仅需25元，制作服务器性能监控小副屏！

逍遥子大表哥

发布于 2025-12-21 15:03:29

1960

文章被收录于专栏：kali blogkali blog

在上期文章中，为大家介绍了利用ESP8266将哪吒探针数据通过OLED屏幕展示出来。看到小伙伴们都很喜欢，也有小伙伴建议屏幕太小了，因此“船新”版本来了。

在此特别感谢老铁提出的建议

https://github.com/Priess0503/ESP8266-TFT_eSPI/

新版效果

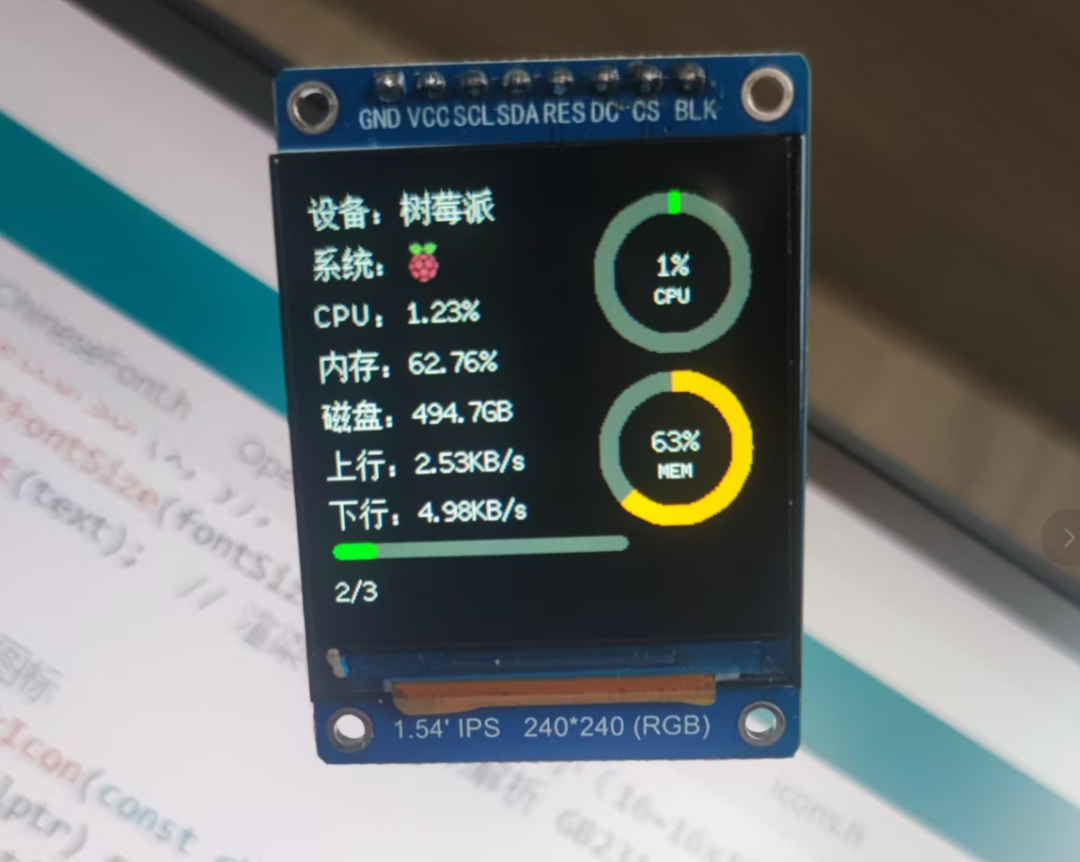

本次，我采用了一块1.54寸 ips屏幕。让数据尽可能多地展示出来。同时，通过环图展示CPU和内存状态，效果更美！同时，在下方增加了磁盘使用占比图，磁盘容量更清晰。

快速上手

搭建哪吒探针v1

可以参考历史文章进行搭建，利用探针的好处是当我们用多台服务器时，可以方便的统一查看状态。

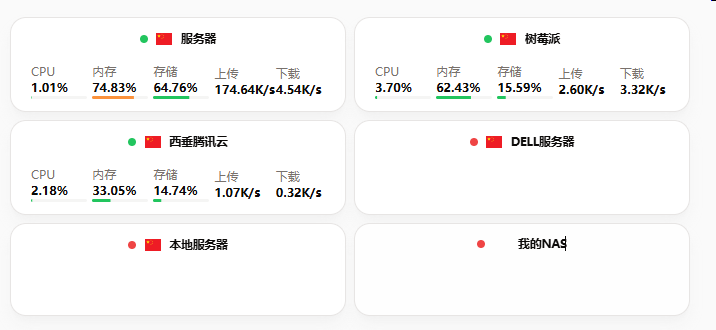

哪吒探针V1 全新版安装

启动后端API接口

执行后端脚本

python3 kali.py

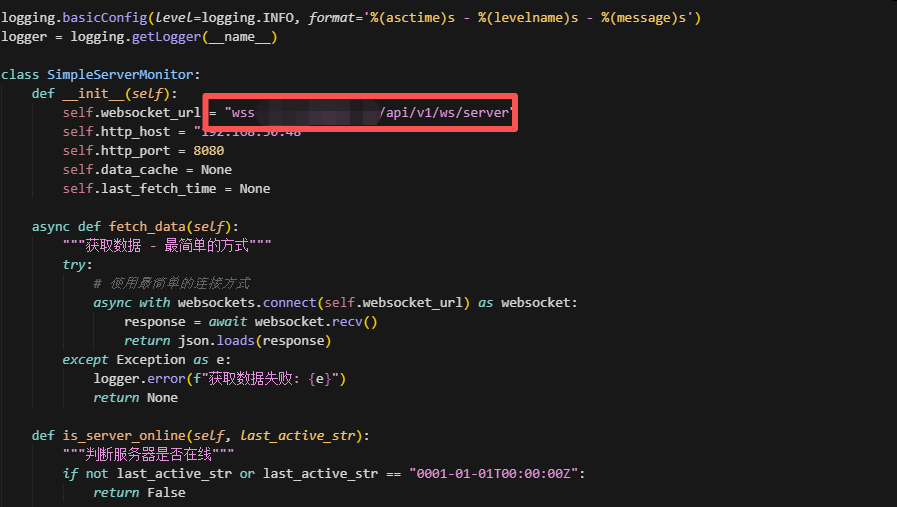

注意，修改你的WSS地址和内网IP地址（为了安全，建议在内网运行脚本）

访问api接口，效果如下：

{
      "id": 3,
      "name": "服务器",
      "platform": "centos",
      "cpu_usage": 11.2,
      "memory_usage": 81.8,
      "disk_total_gb": 49.09,
      "disk_usage": 66.16,
      "upload_speed_kb": 48.75,
      "download_speed_kb": 6.68
    }

配置esp8266

线路连接（ESP8266 → 屏幕）

ESP8266 引脚	屏幕引脚	功能说明
3V3	VCC	电源正极
GND	GND	电源负极
D5 (GPIO14)	SCL/CLK	SPI 时钟
D7 (GPIO13)	SDA/MOSI	SPI 数据
D8 (GPIO15)	CS	片选
D3 (GPIO0)	DC	数据 / 命令
D4 (GPIO2)	RES	复位
可选	BLK	背光控制（可接 3V3 常亮）

安装 TFT_eSPI 库

安装 TFT_eSPI 库，打开 Arduino 安装目录下的libraries/TFT_eSPI/User_Setup.h文件找到并修改以下配置：

// 选择ST7789驱动
#define ST7789_DRIVER
// 屏幕分辨率
#define TFT_WIDTH  240
#define TFT_HEIGHT 240
// 旋转方向（根据实际安装调整，0-3）
#define TFT_ROTATION 0
// SPI引脚定义
#define TFT_MISO 12  // 可选，若屏幕不支持读取可悬空
#define TFT_MOSI 13  // D7
#define TFT_SCLK 14  // D5
#define TFT_CS   15  // D8
#define TFT_DC    0  // D3
#define TFT_RST   2  // D4
// 背光控制（如果需要）
#define TFT_BL   4   // 可选，接D2或其他GPIO
#define BACKLIGHT_ON HIGH

到此，准备工作完成！

烧录代码到8266

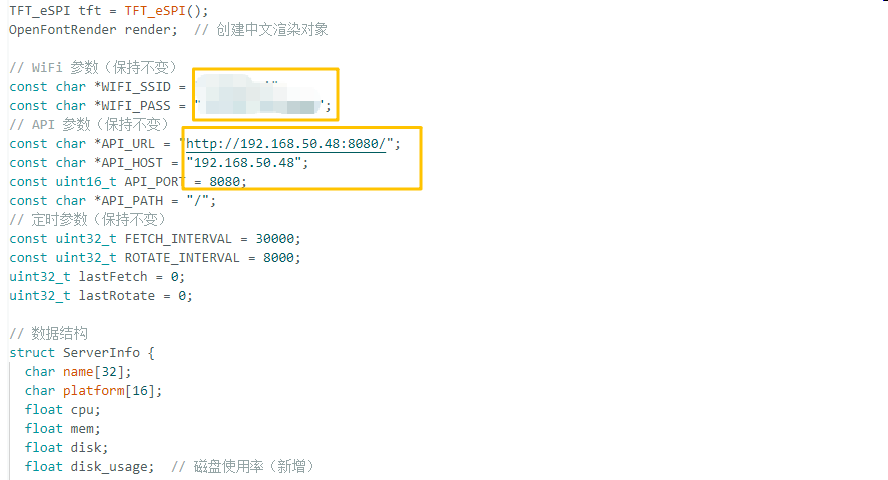

修改主程序中的WiFi信息和后端API端口，编译上传即可。

二次开发指南

修改汉字

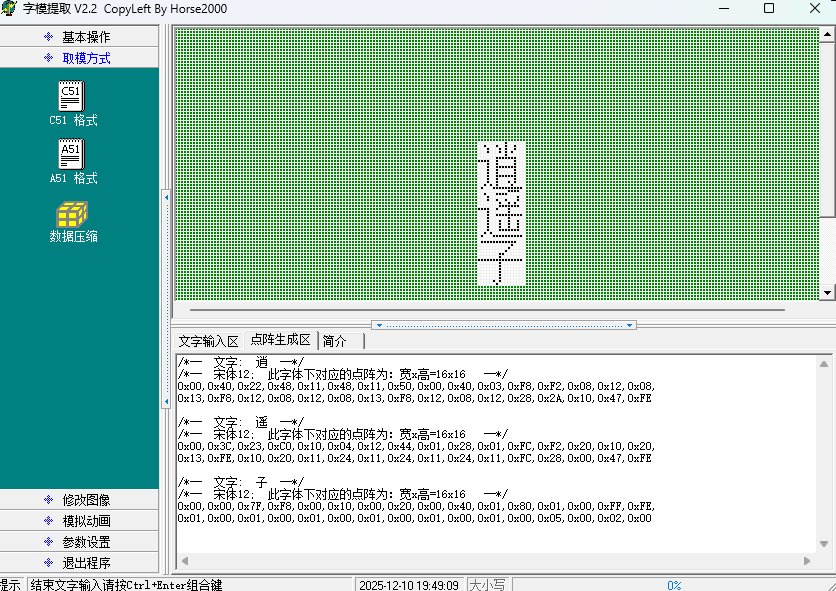

TFT_eSPI 库对汉字的支持并不友好。我们需要利用字模软件对所需要的汉字进行编码。

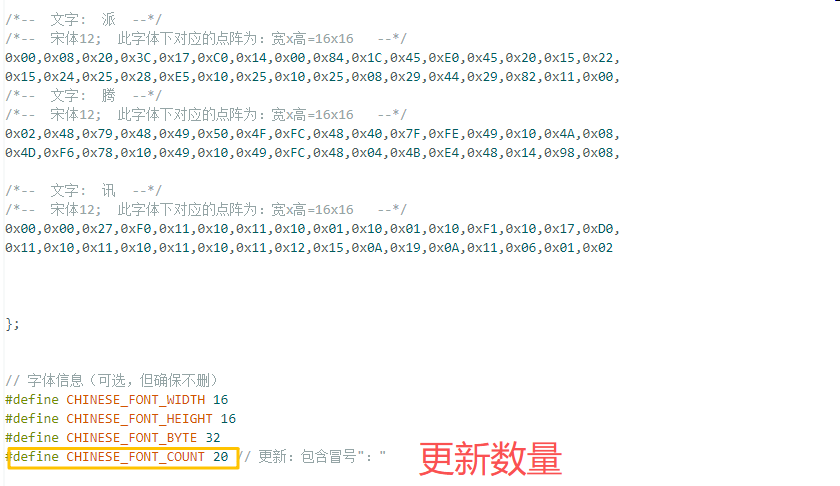

复制汉字信息到MyChineseFont.h文件，并更新CHINESE_FONT_COUNT的值。如，有21个字符，这里就是21。

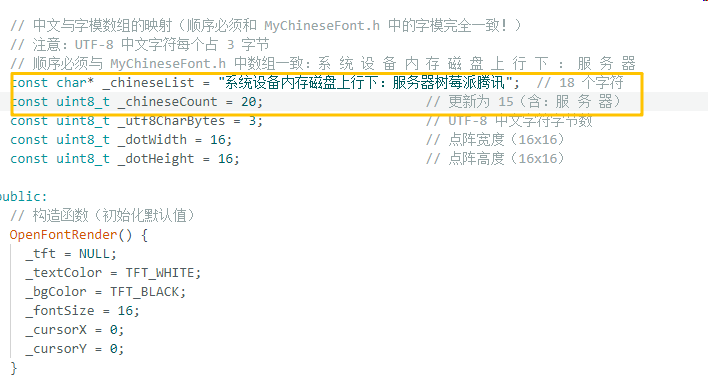

同时，修改OpenFontRender.h文件，添加刚才新增的汉字的信息和数量。

这样，就可以显示自己所需要的汉字了。

修改图标

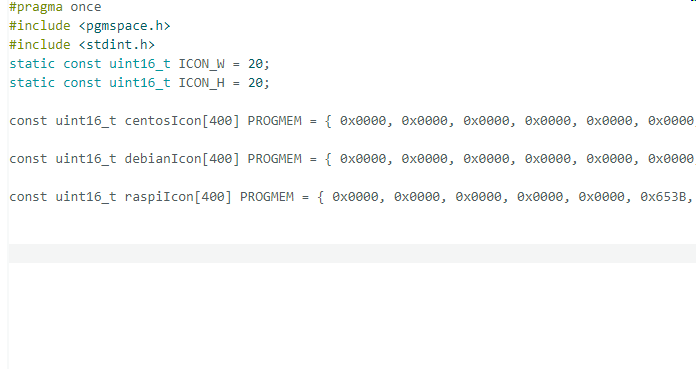

如果你想要修改或者增加图标。收集自己的图标建议 20 * 20 像素。完成后，运行images.py脚本后，我们便得到了icons.h文件。

然后，在需要显示的地方进行显示图片即可。

const uint16_t *pickIcon(const char *platform) {
if (platform == nullptr) returnnullptr;
  String p = String(platform);
  p.toLowerCase();
if (p.indexOf("centos") != -1) return centosIcon;
if (p.indexOf("debian") != -1) return debianIcon;
if (p.indexOf("raspbian") != -1 || p.indexOf("raspi") != -1 || p.indexOf("pi") != -1) return raspiIcon;
returnnullptr;
}
