[新启航]白光干涉仪在晶圆表面粗糙度测量中的应用解析

引言

晶圆表面粗糙度是半导体制造中的关键质量指标，直接影响薄膜沉积均匀性、光刻对准精度及器件电学性能。无论是硅衬底的原始表面，还是经过抛光、蚀刻、沉积等工艺处理后的表面，其纳米级起伏（通常 Ra 为 0.1-10nm）都需要精准表征。传统测量方法中，原子力显微镜虽能提供超高分辨率，但测量范围有限（通常 < 100μm×100μm），难以反映晶圆全局粗糙度分布；触针式轮廓仪易划伤表面，且效率低下。白光干涉仪凭借非接触、大面积、纳米级精度的特性，成为晶圆表面粗糙度测量的主流工具，为工艺优化和质量管控提供了可靠数据支持。

晶圆表面粗糙度测量的核心需求

晶圆表面粗糙度测量需满足三项关键指标：一是纳米级测量精度，对 Ra（算术平均偏差）、RMS（均方根偏差）的测量误差需控制在 ±5% 以内，尤其对抛光后的硅片（Ra<0.5nm），需达到 0.01nm 级分辨率；二是大面积代表性，测量区域需覆盖至少 100μm×100μm，以避免局部微缺陷导致的结果偏差，同时需支持全晶圆扫描以分析径向粗糙度分布；三是无损快速检测，单片测量时间需控制在 10 分钟内，且不能对晶圆表面造成物理或化学损伤（如划伤氧化层、污染表面）。

光学显微镜仅能观察宏观缺陷，无法量化粗糙度参数；扫描电镜需真空环境且难以实现三维粗糙度计算，均无法满足需求。白光干涉仪的技术特性恰好适配这些测量要求。

白光干涉仪的技术适配性

超高精度粗糙度表征能力

白光干涉仪的垂直分辨率可达 0.01nm，通过分析干涉条纹的相位变化，能捕捉晶圆表面 0.1nm 级的微观起伏。其采用的区域型测量模式可同时获取数百万个像素点的高度数据，计算出 Ra、RMS、Rz（轮廓最大高度）等 20 余种粗糙度参数，且测量重复性误差 < 0.3%。例如，对 Ra=0.3nm 的抛光硅片，其测量偏差可控制在 0.01nm 以内，满足先进制程对超光滑表面的严苛要求。

非接触与材料兼容性

基于光学干涉原理，测量过程中与晶圆表面无物理接触，彻底避免了触针式测量导致的表面划伤（尤其对 300mm 薄晶圆和脆弱的外延层）。其宽光谱光源（400-700nm）可适配硅、蓝宝石、碳化硅等衬底材料，以及氧化层、金属膜、光刻胶等表面涂层，通过调整光源强度和检测波段，能有效抑制透明层的光反射干扰（如 SiO₂/Si 界面的多光束干涉）。

大面积扫描与高效分析

通过精密气浮平台的拼接扫描技术，白光干涉仪可实现 300mm 晶圆的全片扫描，生成粗糙度分布热力图，清晰呈现边缘与中心区域的粗糙度差异（如边缘 Ra 比中心高 0.2nm）。结合自动化分析软件，能在 5 分钟内完成单个 1mm×1mm 区域的测量与参数计算，支持多区域并行检测，大幅提升量产晶圆的检测效率。

具体测量流程与关键技术

测量系统配置

需配备低数值孔径物镜（NA=0.4）以扩大测量视场（单视场可达 500μm×500μm），同时采用高稳定性白光 LED 光源（功率波动 < 0.5%）减少光强噪声；结合闭环压电扫描台（行程 100μm，步长 0.1nm）实现 Z 向精密扫描。测量前需用标准粗糙度样板（如 Ra=2nm 的硅标样）校准，确保不同设备间的测量偏差 < 1%。

数据采集与处理流程

晶圆经真空吸附固定在防震载物台后，系统自动定位至预设测量点（如中心、边缘及 1/4 半径处），扫描获取三维高度数据。数据处理包括三步：一是噪声过滤，通过高斯滤波去除高频测量噪声和低频面形趋势（如晶圆翘曲）；二是参数计算，基于 ISO 4287 标准计算粗糙度参数，并生成三维形貌图和轮廓线图；三是结果分析，与工艺标准比对，标记超差区域（如 RMS>1nm 的局部区域）。

典型应用案例

在 12 英寸硅片抛光工艺检测中，白光干涉仪发现边缘 5mm 区域的 Ra 值比中心高 0.4nm（中心 Ra=0.25nm），推测为抛光垫边缘压力不均导致，为调整抛光参数提供了依据。在碳化硅衬底测量中，通过反射模式有效穿透表面损伤层，准确测得外延前的 Ra=0.8nm，确保外延层厚度均匀性（粗糙度每增加 0.1nm 可能导致外延厚度偏差 1%）。

应用中的挑战与解决方案

超光滑表面的信号提取

对 Ra<0.5nm 的超光滑表面，干涉信号强度低且易受环境振动干扰。采用锁相检测技术和主动防震系统（振动控制 < 50nm）可提升信噪比 20 倍，确保微弱信号的稳定采集。

图案化表面的粗糙度分离

对光刻后的图案化晶圆（如存在微米级图形），需区分图形本身与基底的粗糙度。通过图像分割算法可精准提取基底区域的高度数据，排除图形结构对粗糙度计算的干扰，使测量误差控制在 5% 以内。

大视野 3D 白光干涉仪：纳米级测量全域解决方案​

突破传统局限，定义测量新范式！大视野 3D 白光干涉仪凭借创新技术，一机解锁纳米级全场景测量，重新诠释精密测量的高效精密。

三大核心技术革新​

1）智能操作革命：告别传统白光干涉仪复杂操作流程，一键智能聚焦扫描功能，轻松实现亚纳米精度测量，且重复性表现卓越，让精密测量触手可及。​

2）超大视野 + 超高精度：搭载 0.6 倍镜头，拥有 15mm 单幅超大视野，结合 0.1nm 级测量精度，既能满足纳米级微观结构的精细检测，又能无缝完成 8 寸晶圆 FULL MAPPING 扫描，实现大视野与高精度的完美融合。​

3）动态测量新维度：可集成多普勒激光测振系统，打破静态测量边界，实现 “动态” 3D 轮廓测量，为复杂工况下的测量需求提供全新解决方案。​

实测验证硬核实力​

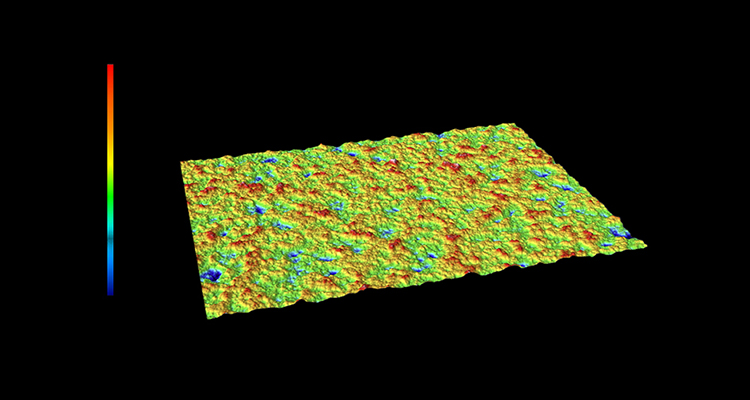

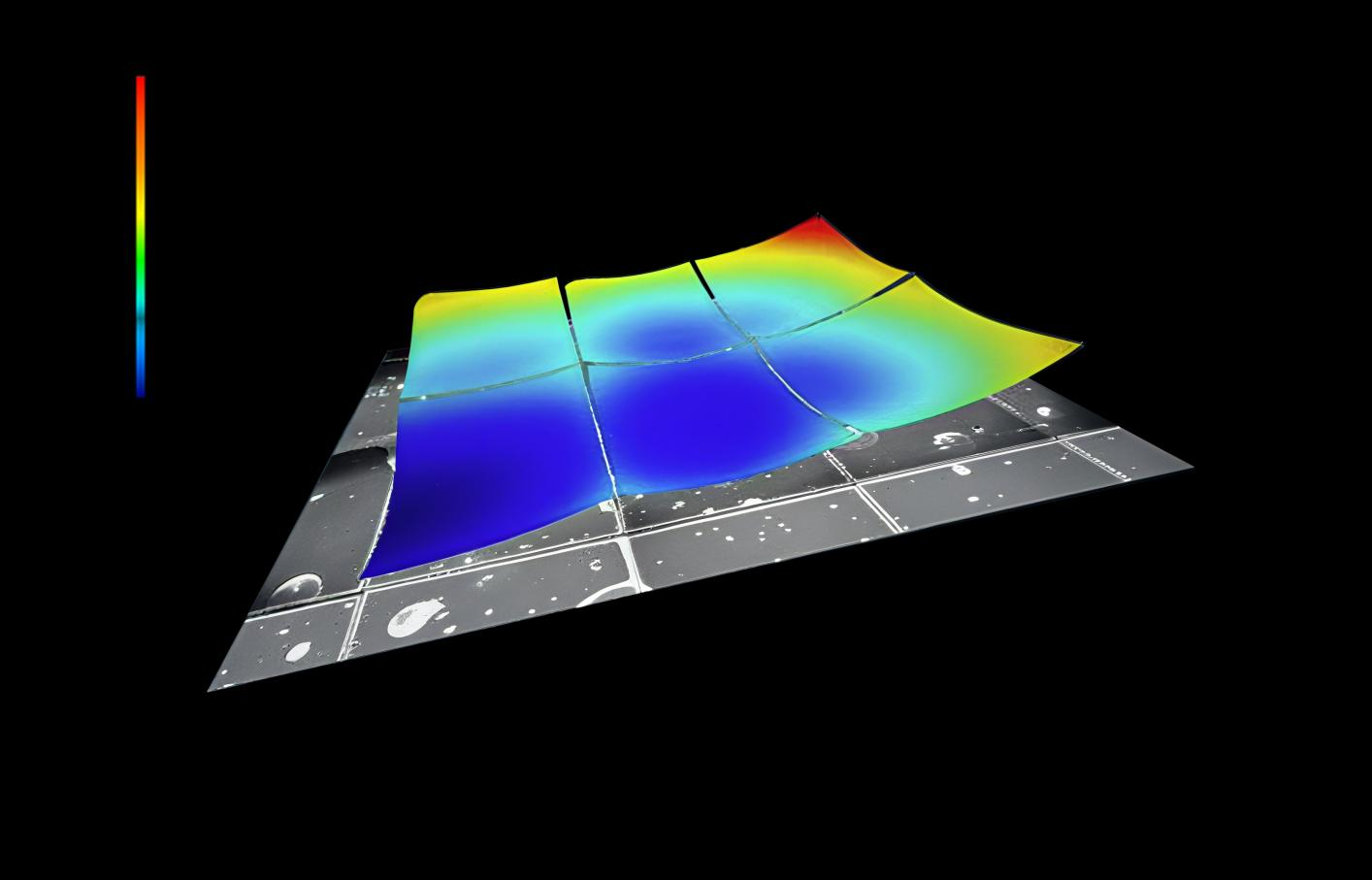

1）硅片表面粗糙度检测：凭借优于 1nm 的超高分辨率，精准捕捉硅片表面微观起伏，实测粗糙度 Ra 值低至 0.7nm，为半导体制造品质把控提供可靠数据支撑。​

（以上数据为新启航实测结果）

有机油膜厚度扫描：毫米级超大视野，轻松覆盖 5nm 级有机油膜，实现全区域高精度厚度检测，助力润滑材料研发与质量检测。​

高深宽比结构测量：面对深蚀刻工艺形成的深槽结构，展现强大测量能力，精准获取槽深、槽宽数据，解决行业测量难题。​

分层膜厚无损检测：采用非接触、非破坏测量方式，对多层薄膜进行 3D 形貌重构，精准分析各层膜厚分布，为薄膜材料研究提供无损检测新方案。​

新启航半导体，专业提供综合光学3D测量解决方案！
