AI 图纸表格识别与智能文档协同处理技术介绍​

在制造业、工程建设、电力化工等领域，大量核心数据沉淀于纸质图纸、扫描件或 PDF 格式技术文档中，其中物料清单、参数配置、工艺标准等表格信息的提取处理，传统上依赖人工录入与校对，存在效率低、误差高的问题。以下从技术层面，详细介绍涵盖表格识别、数据导出、EBOM 转换 MBOM 及智能文档协同处理的完整技术方案。​

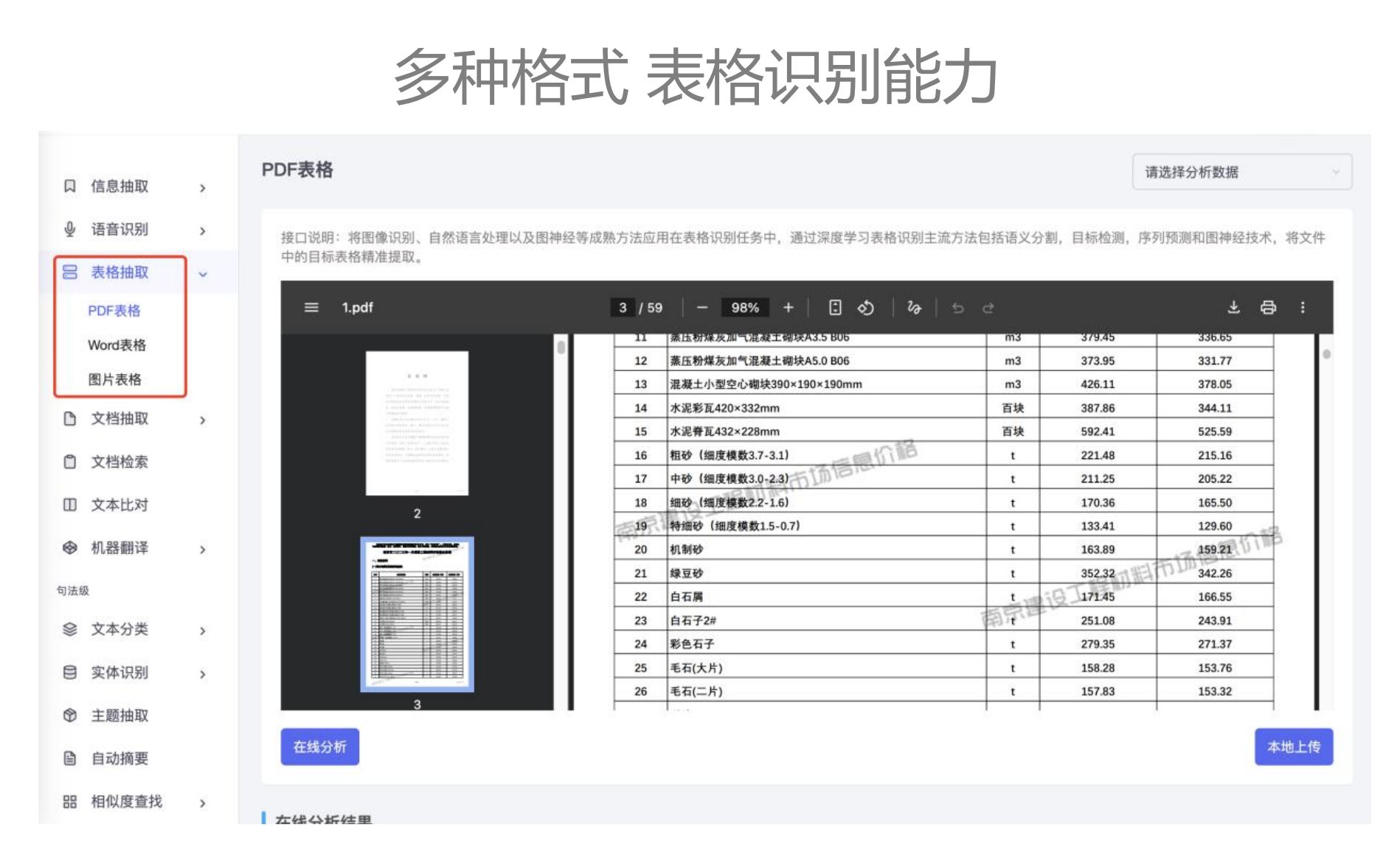

一、表格识别与表格解析技术​

表格识别与解析是实现图纸表格数据结构化的核心环节，主要通过以下三步技术流程完成：​

1. 边界检测技术​

边界检测的核心目标是确定图纸在图像中的有效范围，为后续表格区域定位奠定基础。该技术结合深度学习方法，分两种场景实现边界识别：​

• 当图纸存在明显边框线时，采用边缘检测算法（如 Canny 边缘检测）提取边框线特征，通过霍夫变换（Hough Transform）拟合直线，确定图纸的上下左右边界坐标，精准框定图纸有效区域。​
• 当图纸无明显边框线时，通过分析图像的灰度分布或颜色分布特征实现边界判定。例如，利用图像分割算法（如基于阈值的 Otsu 分割）区分图纸区域与背景区域，计算灰度值突变的像素点集合，进而确定图纸的边界范围，避免背景噪声对后续处理的干扰。​

2. 表格区域检测技术​

表格区域检测旨在从图纸中准确识别出所有表格位置，支持复杂图纸中多表格的同时提取。该技术基于卷积神经网络（CNN）构建目标检测模型，具体实现流程如下：​

• 首先构建包含各类图纸表格（如带边框表格、无边框表格、嵌套表格）的标注数据集，对 CNN 模型（如 YOLO、Faster R-CNN）进行训练，使模型学习表格的形状、纹理、布局等特征。​
• 模型推理阶段，将预处理后的图纸图像输入模型，模型输出每个表格的边界框坐标及置信度，通过设定置信度阈值（通常≥0.8）过滤误检结果，实现多表格的准确识别与定位，确保无表格遗漏。​

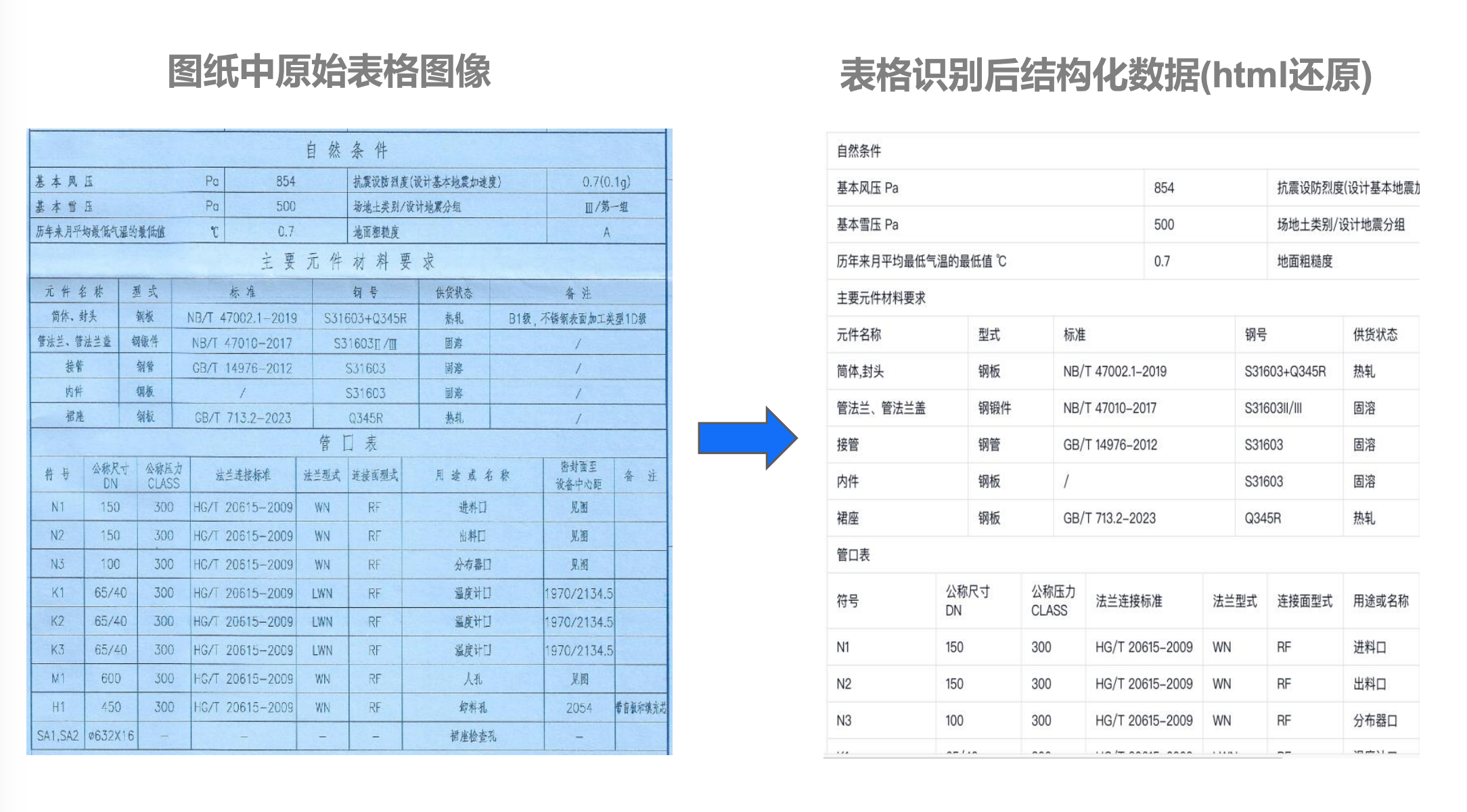

3. 表格结构恢复技术​

表格结构恢复的关键是还原表格的行列结构，将图像化的表格转换为结构化的单元格数据，具体技术路径分为两类：​

• 对于有明显网格线的表格，采用网格线提取算法（如基于形态学操作的细线化处理）分离横向与纵向网格线，通过计算网格线的交点坐标，确定单元格的行列位置，生成包含行索引、列索引的表格结构，再通过光学字符识别（OCR）技术提取每个单元格内的文本数据。​
• 对于无明显网格线的表格，采用基于语义分析的结构推断方法。首先通过 OCR 提取表格内所有文本块的内容与位置信息，再利用文本块的排列规律（如水平对齐、垂直间距一致性）及语义关联（如表头与内容的对应关系），通过聚类算法（如 K-Means）划分行与列，推断表格结构，确保表格完整性与数据准确性。​

二、智能文档协同处理技术​

智能文档协同处理技术围绕图纸及表格数据的全生命周期管理，提供文档存储、版本控制、协同编辑与权限管理能力，具体技术实现如下：​

1. 文档集中存储与索引技术​

• 基于分布式文件系统（如 MinIO、HDFS）构建文档存储平台，支持纸质图纸扫描件、PDF 文档、Excel 表格等多种格式文件的上传与存储，通过文件哈希值生成唯一标识，避免重复存储。​
• 构建文档索引系统，采用 Elasticsearch 对文档元数据（如文档名称、上传时间、所属项目、关键词）及表格识别提取的结构化数据进行索引，支持多维度检索（如按项目名称、文件类型、表格内容关键词），检索响应时间≤1 秒。​

2. 文档版本控制技术​

• 采用 Git 或 SVN 版本控制思想，为每个文档建立版本历史记录。当文档内容（如图纸修改、表格数据更新）发生变更时，系统自动创建新版本，记录版本号、修改人、修改时间及变更内容（如表格单元格数据修改前后对比）。​
• 支持版本回溯功能，用户可选择任意历史版本进行查看或恢复，同时通过版本对比算法（如基于文本差异的 Diff 算法）可视化展示不同版本间的差异，便于追溯数据变更轨迹。​

3. 协同编辑与批注技术​

• 针对表格数据的协同编辑，采用 OT（Operational Transformation）算法实现多人实时协同。多用户同时编辑同一表格时，系统实时同步各用户的编辑操作（如单元格数据修改、行列插入删除），避免编辑冲突，确保数据一致性。​
• 支持文档批注功能，用户可在图纸或表格的特定位置添加文本批注、图形标注（如圈选、划线），批注信息与文档关联存储，其他用户查看文档时可显示批注内容，同时支持批注的回复、修改与删除，实现协作沟通。​

4. 文档权限管理技术​

• 基于 RBAC（Role-Based Access Control）模型设计权限管理体系，支持为不同用户或角色（如管理员、工程师、审核员）分配文档操作权限（如查看、编辑、下载、删除、批注）。​
• 针对敏感文档（如包含核心工艺参数的图纸），支持细粒度权限控制，可指定用户仅能查看文档的特定部分（如仅查看表格数据，隐藏关键工艺备注），同时通过操作日志记录用户对文档的所有操作，确保数据安全可追溯。​

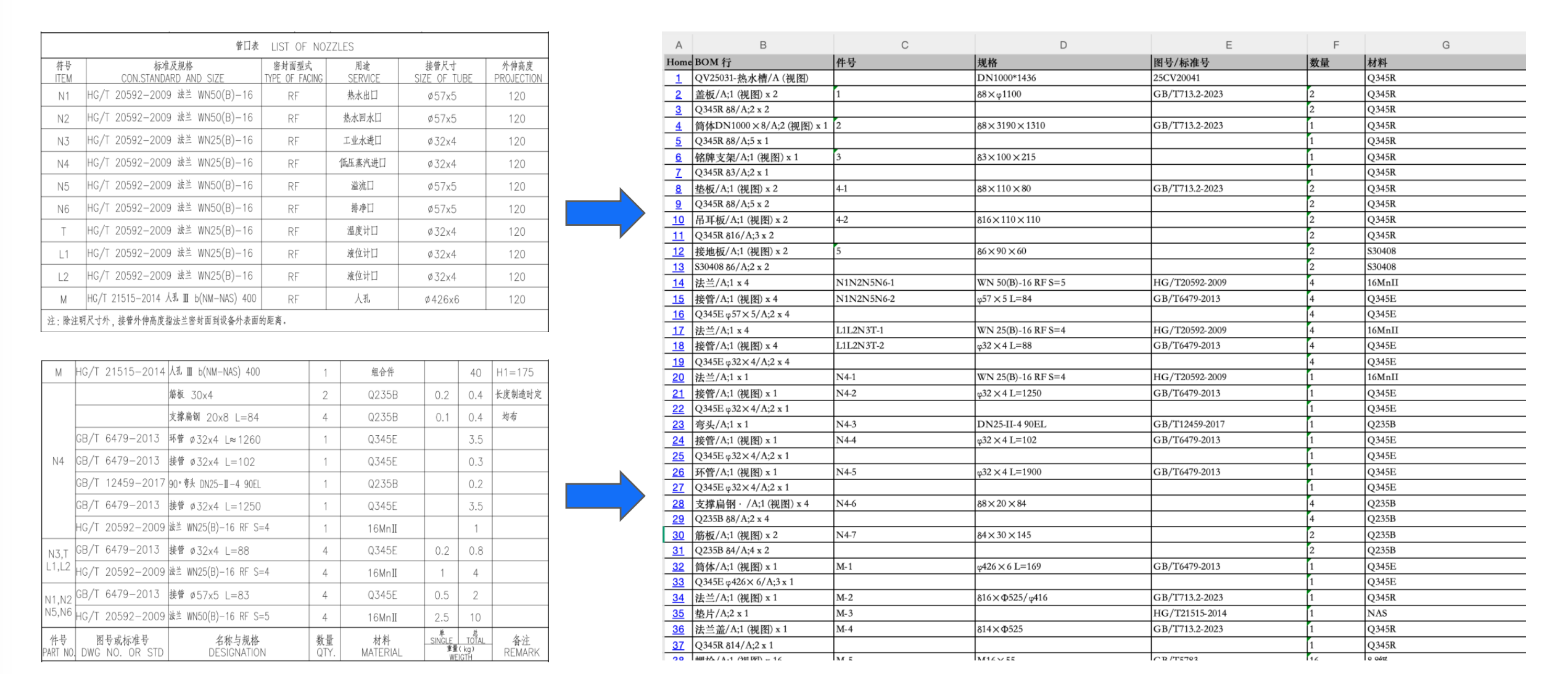

三、表格识别的数据导出技术​

数据导出环节将结构化后的表格数据转换为可编辑、易管理的格式，同时支持与智能文档系统的联动，主要包含以下三项技术实现：​

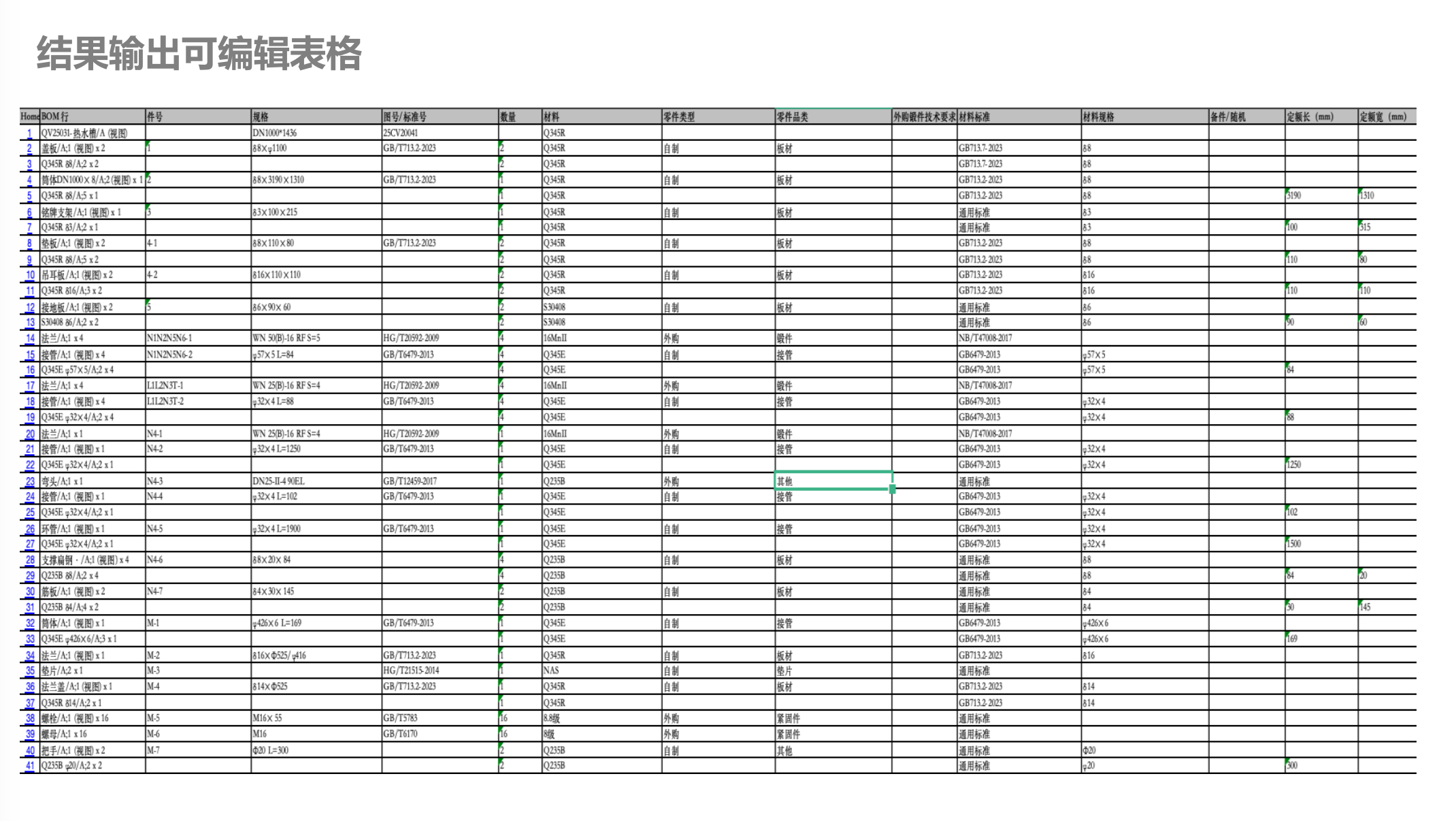

1. Excel 格式导出技术​

Excel 格式导出需保证数据结构与格式的完整性，具体技术细节如下：​

• 基于 POI（Poor Obfuscation Implementation）或 Alibaba EasyExcel 等 Java 处理库，创建 Excel 工作簿，根据表格结构恢复得到的行列数据，依次填充单元格内容。​
• 在数据填充过程中，通过 OCR 技术识别原始表格中的数据格式（如数值格式、日期格式、百分比格式），并映射为 Excel 对应的单元格格式，确保导出后的数据格式与图纸完全一致，无需用户二次调整。​
• 导出完成后，系统自动将 Excel 文件关联至智能文档系统中对应的原始图纸文档，用户可通过文档系统快速跳转查看导出文件与原始图纸的对应关系。​

2. Sheet 管理技术​

Sheet 管理技术用于实现多表格数据的有序存储，支持两种管理模式：​

• 独立 Sheet 模式：每张图纸中的每个表格生成一个独立的 Excel Sheet，Sheet 名称根据表格在图纸中的位置（如 “图纸 1 - 表格 1”）或表头主题（如 “物料清单”）自动命名，便于用户快速定位特定表格数据。​
• 聚合 Sheet 模式：用户选择聚合时，系统将所有表格数据合并到一个 Excel Sheet 中，同时自动添加 “图纸编号”“表格编号”“原始位置” 等标识列，记录每条数据的来源信息。在聚合过程中，通过数据对齐算法确保不同表格的同类型字段（如 “物料编码”“数量”）列对齐，避免数据错位。​

3. 位置信息备注技术（可选功能）​

位置信息备注技术为数据溯源提供支持，技术实现方式如下：​

• 在表格区域检测阶段，记录每个表格在图纸中的页码（针对多页 PDF 或扫描件）、表格左上角与右下角的坐标（相对于图纸边界的像素值），并生成唯一的表格编号。​
• 数据导出时，将上述位置信息作为备注内容，添加到 Excel 表格的对应行或列中（如在表头行添加备注，或新增 “位置备注” 列）。用户后续查看数据时，可通过备注信息在智能文档系统中快速定位数据在原始图纸中的位置，便于数据核对与问题追溯。​

四、EBOM 转换为 MBOM 技术​

EBOM（Engineering Bill of Materials，工程物料清单）转换为 MBOM（Manufacturing Bill of Materials，制造物料清单）是衔接研发与生产的数据处理环节，核心技术包含规则配置、自动转换及与智能文档系统的联动：​

1. 转换规则配置技术​

系统提供可视化的规则配置界面，支持用户自定义转换逻辑，技术实现如下：​

• 基于规则引擎（如 Drools）构建转换规则模型，用户可通过界面配置规则条件（如 “零部件类型为‘装配件’时执行拆分”）与规则动作（如 “将装配件拆分为多个子零部件”“关联对应的工序代码”）。​
• 支持复杂计算逻辑配置，如根据 EBOM 中的 “理论重量” 与工艺损耗率，自动计算 MBOM 中的 “实际用量”；或根据零部件材质，匹配对应的加工车间与设备信息，规则配置后实时生效，无需代码开发，且规则配置结果存储于智能文档系统，支持权限控制与版本管理。​

2. 自动转换技术​

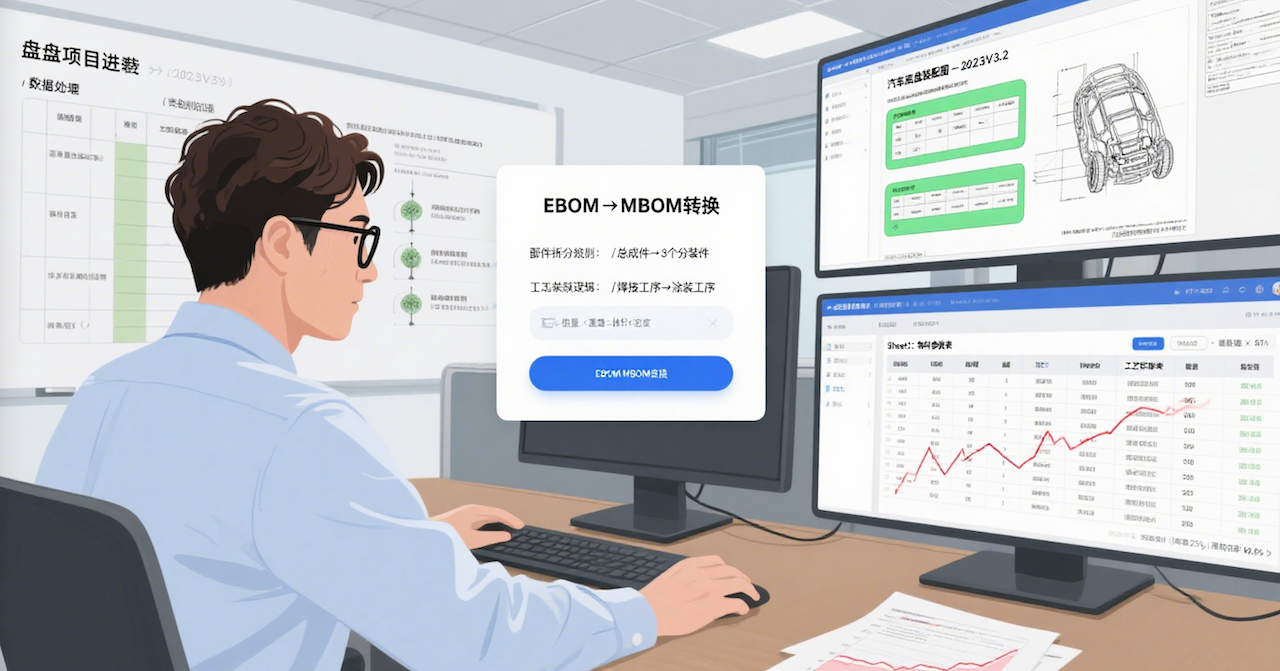

点击 “EBOM 转换为 MBOM” 按钮后，系统启动自动转换流程：​

• 首先读取当前表格中的 EBOM 数据（如物料编码、父项 - 子项关系、数量、规格），并从智能文档系统中加载用户预设的转换规则。​
• 基于规则引擎执行转换逻辑：对 EBOM 中的每个物料，判断是否满足规则条件，若满足则执行对应的规则动作，如拆分装配件、添加工序信息、调整物料数量等。​
• 转换完成后，生成 MBOM 数据表格，保留 EBOM 原始数据与转换后数据的对应关系，同时将 MBOM 表格自动关联至智能文档系统中的 EBOM 原始文档与对应图纸，供用户核对。对于规则无法覆盖的特殊物料（如定制化零部件），系统标记为 “待人工确认”，提示用户进行手动调整，并将调整记录同步至文档操作日志。
