一、引言
在半导体制造与晶圆检测领域,白光干涉仪凭借高精度表面形貌测量能力得到广泛应用。然而,传统显微平台尺寸有限,难以满足 4、6、8、12 寸晶圆的检测需求。将白光干涉仪显微平台改造为适配多尺寸晶圆检测的晶圆台,对提升晶圆质量检测效率与精度、推动半导体产业发展具有重要意义。
二、晶圆台特性与改造难点分析
4 - 12 寸晶圆尺寸差异大,不同尺寸晶圆的重量、表面平整度要求也各不相同。改造需兼顾晶圆承载能力、运动精度与稳定性。同时,白光干涉仪测量依赖精确的光路对准,晶圆台尺寸增大后,如何保证在大行程运动中光路不受干扰,维持测量精度,是改造面临的核心挑战。此外,不同尺寸晶圆的定位与装夹方式也需针对性设计,确保测量过程中晶圆位置固定。
三、晶圆台改造方案
(一)机械结构改造
设计可调节的晶圆承载平台,采用模块化结构,通过更换不同规格的承载板与定位夹具,适配 4、6、8、12 寸晶圆。选用高刚性材料制作承载平台,增强平台对大尺寸晶圆的承载能力与抗变形能力。优化传动机构,采用高精度直线导轨与滚珠丝杠,配合大行程的运动模组,实现晶圆台在 X、Y、Z 轴方向的平稳运动,满足大尺寸晶圆检测的行程需求 。
(二)光学系统优化
重新布局白光干涉仪的光学系统,增加光学元件的视场范围,确保在检测大尺寸晶圆时,干涉条纹能完整覆盖晶圆表面。采用可调焦镜头与自动对焦系统,适应不同厚度晶圆的测量需求,同时优化光源的照明均匀性,减少因晶圆尺寸增大导致的边缘测量误差 。
(三)控制系统升级
开发智能化控制系统,集成晶圆尺寸识别模块,可自动识别放置的晶圆尺寸,并匹配相应的测量程序与参数。通过闭环控制算法,实时监测晶圆台的运动位置与姿态,对运动误差进行补偿,保证测量过程中晶圆始终处于最佳测量位置,提升测量的准确性与重复性 。

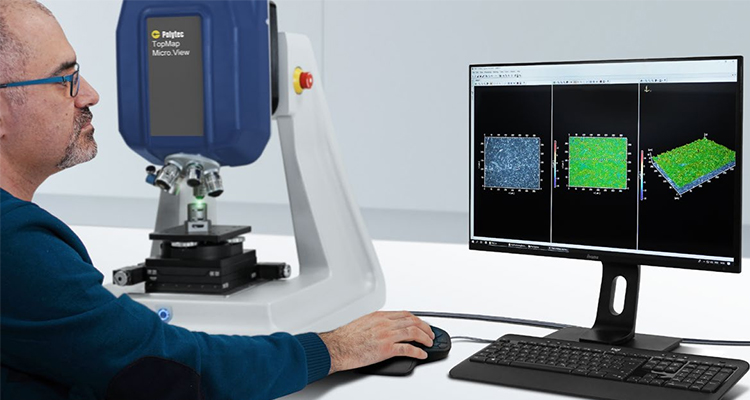

TopMap Micro View白光干涉3D轮廓仪
一款可以“实时”动态/静态 微纳级3D轮廓测量的白光干涉仪
1)一改传统白光干涉操作复杂的问题,实现一键智能聚焦扫描,亚纳米精度下实现卓越的重复性表现。
2)系统集成CST连续扫描技术,Z向测量范围高达100mm,不受物镜放大倍率的影响的高精度垂直分辨率,为复杂形貌测量提供全面解决方案。
3)可搭载多普勒激光测振系统,实现实现“动态”3D轮廓测量。
实际案例

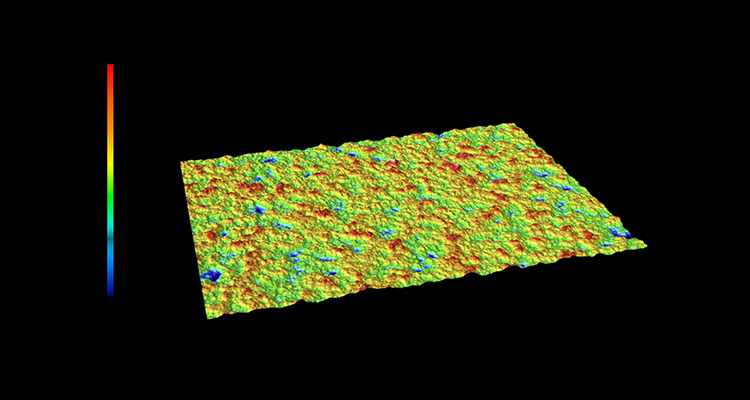

1,优于1nm分辨率,轻松测量硅片表面粗糙度测量,Ra=0.7nm
2,毫米级视野,实现5nm-有机油膜厚度扫描
3,卓越的“高深宽比”测量能力,实现光刻图形凹槽深度和开口宽度测量。
