ResNext 网络核心技术解析及UCI-HAR数据集实验分析

一、分组卷积的基础原理

1. 传统卷积的瓶颈与挑战

在深度神经网络中，传统卷积层通过跨通道的全局交互提取特征，但其计算复杂度与参数量随通道数呈二次增长。比如输入有 256 个通道，输出 512 个通道时，每个输出通道都需要和所有输入通道 “互动”，这会导致参数量和计算量变得非常大，导致：

• 计算效率低下：GPU显存占用高，训练推理耗时
• 特征冗余：不同通道的特征提取缺乏结构化差异
• 过拟合风险：参数规模增长快于数据规模时容易过拟合

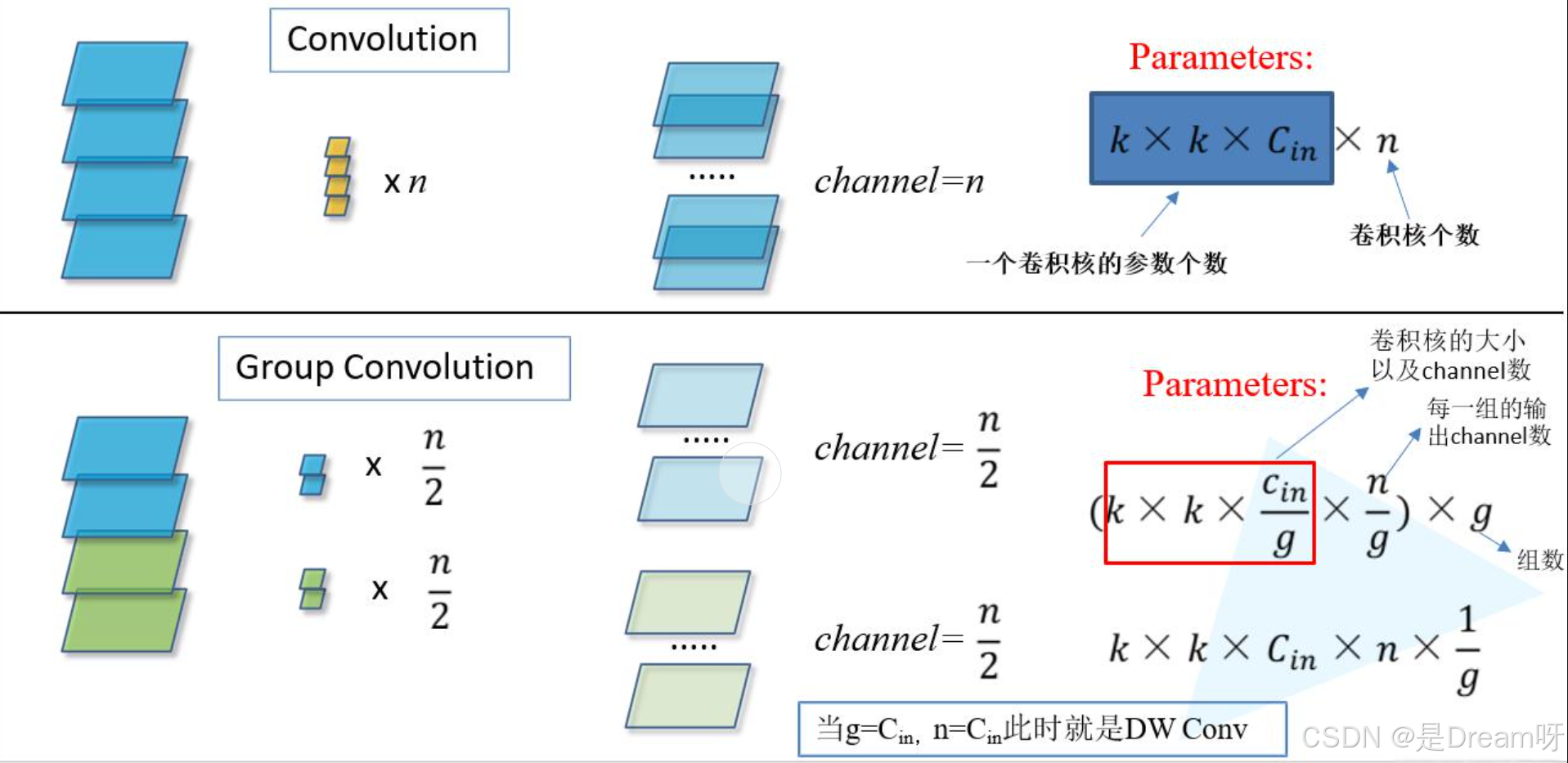

2. 分组卷积的核心机制与数学表达

分组卷积就像把一个大团队分成多个小团队，每个小团队只负责一部分工作。具体来说：

分组处理：把输入通道和输出通道分成若干组（比如分成 4 组），每组独立进行卷积操作。比如输入 256 个通道分成 4 组，每组 64 个通道；输出 512 个通道也分成 4 组，每组 128 个通道。

独立计算：每个小组的卷积核只处理自己组内的输入通道，生成对应的输出通道，组与组之间不交叉。

结果合并：最后把各个小组的输出结果合并，得到最终的特征图。


3. 分组卷积的技术优势

• 轻量化设计：通过通道分组显著降低计算复杂度，适配移动端设备
• 特征多样性：各组独立学习互补特征，避免不同通道间的冗余计算
• 隐式正则化：分组约束迫使模型学习更具判别性的局部特征，提升泛化能力

二、ResNext架构设计

1. 架构总览

ResNext在ResNet残差连接的基础上引入基数（Cardinality） 作为新维度，通过增加分组数 (G) 而非单纯扩大通道/深度，实现“宽度-深度-基数”的平衡。核心创新点：

• 同质化多分支结构：每个残差块包含 (G) 个并行的分组卷积路径
• 瓶颈层优化：结合1x1卷积进行通道降维/升维，进一步减少计算量
• 残差连接增强：跨分支特征聚合后通过残差连接保持梯度流通

2. 核心模块

2.1 基础单元

每个分支执行“降维-卷积-升维”的标准瓶颈操作：

# 单个分组卷积分支（以2D卷积为例）
nn.Sequential(
    nn.Conv2d(in_channels, bottleneck_channels, 1, bias=False),  # 降维
    nn.BatchNorm2d(bottleneck_channels),
    nn.ReLU(inplace=True),
    nn.Conv2d(bottleneck_channels, bottleneck_channels, kernel_size,
              stride, padding, groups=G, bias=False),  # 分组卷积
    nn.BatchNorm2d(bottleneck_channels),
    nn.ReLU(inplace=True),
    nn.Conv2d(bottleneck_channels, out_channels, 1, bias=False),  # 升维
    nn.BatchNorm2d(out_channels)
)

• 降维因子：通常设为4（如256→64→256），进一步降低计算量
• 分组卷积层：显式指定 groups=G，实现通道分组计算

2.2 并行结构

ResNext Block将 (G) 个分支的输出沿通道维度拼接（或逐元素相加），这种设计使每个分支专注于局部通道组的特征提取，最终通过聚合获得全局感知能力。

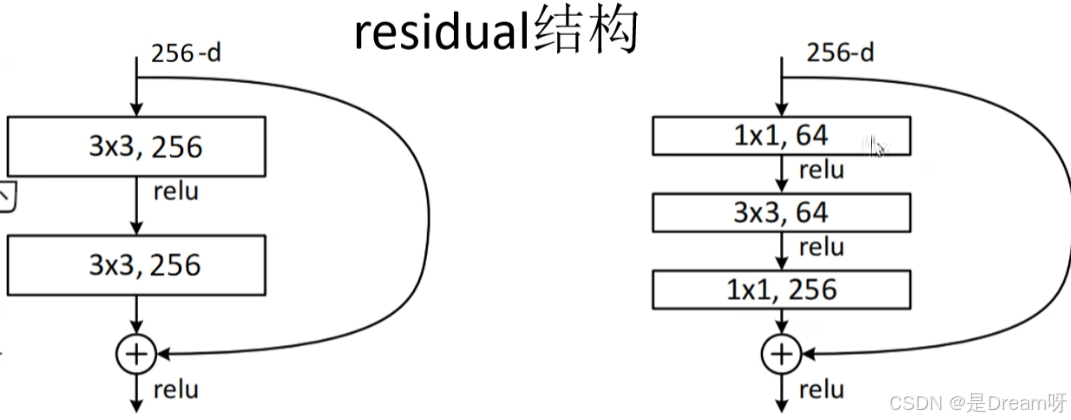

2.3 残差连接


与ResNet一致，通过Shortcut路径处理维度匹配问题：

• 当输入输出通道数或分辨率不同时，采用1x1卷积或跨步卷积进行调整
• 避免梯度消失，支持深层网络训练

3. 网络层级结构

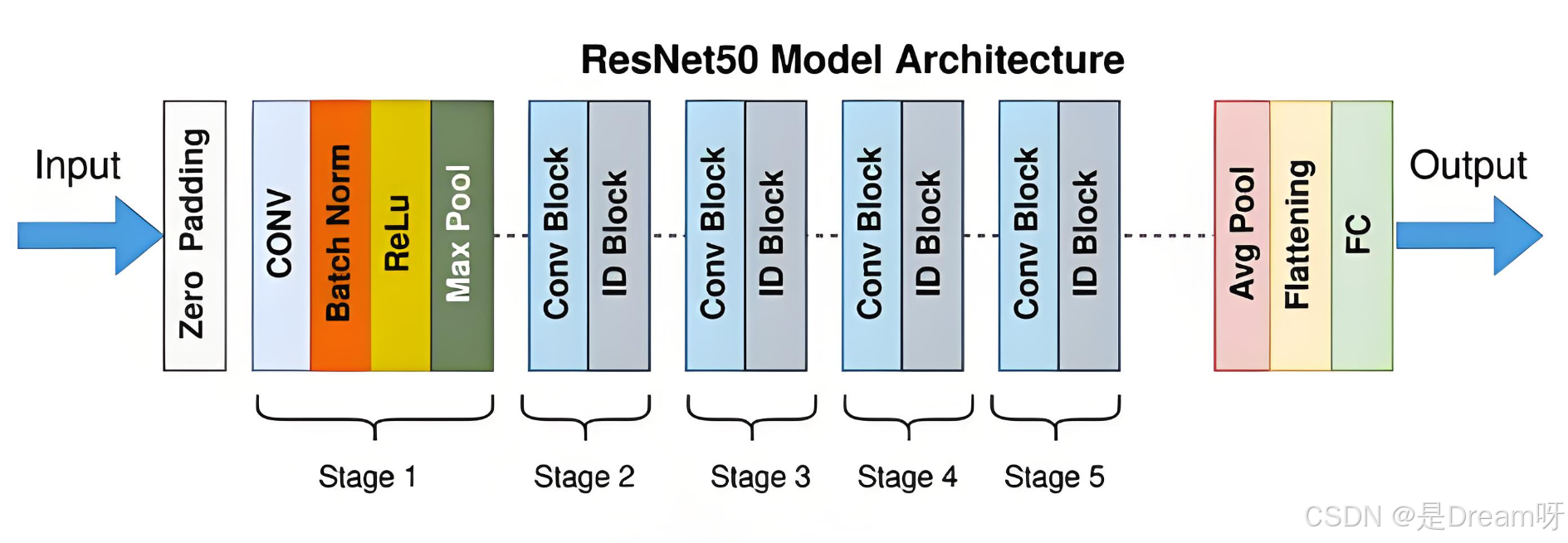

以典型的ImageNet分类架构为例，ResNext-50的层级配置如下：

关键设计原则：

• 随着网络加深，通道数按比例增加（每次翻倍），空间尺寸减半
• 分组数 (G) 保持恒定，聚焦于基数对性能的影响
• 瓶颈通道数固定为输出通道的1/4，平衡计算效率与特征表达

三、代码实现深度解析

1. 分组卷积层的PyTorch实现

import torch
import torch.nn as nn

class GroupedConvolution(nn.Module):
    def __init__(self, in_channels, out_channels, kernel_size,
                 stride=1, padding=0, groups=1):
        super(GroupedConvolution, self).__init__()
        self.conv1 = nn.Conv2d(in_channels, in_channels, kernel_size,
                               stride, padding, groups=in_channels, bias=False)
        self.conv2 = nn.Conv2d(in_channels, out_channels, 1, bias=False)
        self.bn = nn.BatchNorm2d(out_channels)
        self.relu = nn.ReLU(inplace=True)

    def forward(self, x):
        x = self.conv1(x)  # 分组内卷积（通道不交叉）
        x = self.conv2(x)  # 跨组通道整合
        x = self.bn(x)
        return self.relu(x)

• 分组内卷积：通过 groups=in_channels 实现每个输入通道独立卷积（等效于深度可分离卷积的深度层）
• 跨组整合：1x1卷积实现组间信息交互，避免分组导致的特征隔离

2. ResNext Block的完整实现

class ResNextBlock(nn.Module):
    def __init__(self, in_channels, out_channels, kernel_size,
                 stride=1, groups=32, bottleneck_ratio=4):
        super(ResNextBlock, self).__init__()
        bottleneck_channels = out_channels // bottleneck_ratio
        self.groups = groups

        # 主路径：G个并行分支
        self.group_convs = nn.ModuleList([
            nn.Sequential(
                nn.Conv2d(in_channels, bottleneck_channels, 1, bias=False),
                nn.BatchNorm2d(bottleneck_channels),
                nn.ReLU(inplace=True),
                nn.Conv2d(bottleneck_channels, bottleneck_channels, kernel_size,
                          stride, (kernel_size//2), groups=1, bias=False),  # 组内卷积
                nn.BatchNorm2d(bottleneck_channels),
                nn.ReLU(inplace=True),
                nn.Conv2d(bottleneck_channels, out_channels, 1, bias=False)
            ) for _ in range(groups)
        ])

        # Shortcut路径
        self.shortcut = nn.Sequential()
        if in_channels != out_channels or stride != 1:
            self.shortcut = nn.Sequential(
                nn.Conv2d(in_channels, out_channels, 1, stride, bias=False),
                nn.BatchNorm2d(out_channels)
            )

    def forward(self, x):
        # 并行分支计算
        group_outputs = [conv(x) for conv in self.group_convs]
        main_path = sum(group_outputs)  # 等价于通道拼接后逐元素相加

        # 残差连接
        shortcut_path = self.shortcut(x)
        return nn.ReLU(inplace=True)(main_path + shortcut_path)

1. 层级设计：
   • 每层通过Block实现，通道数按1→64→128→256→512增长，每次翻倍
   • 序列维度（如时间步/图像高度）通过stride=2的卷积逐层减半（128→64→32→16→8）
2. 自适应池化：
   • AdaptiveAvgPool2d((1, train_shape[-1]))：无论输入序列长度如何，池化后序列维度为1，特征维度（如9）保持不变，适配不同长度的输入（如时间序列的不同时间步）
3. 全连接层：
   • 输入维度为512 * 特征维度（如512*9），将多维特征展平为向量，映射到类别数（如10类）

3. 分组卷积与深度可分离卷积对比

四、UCI-HAR数据集实战结果

ResNet 靠增加层数和通道数提升性能，而 ResNext 通过增加 “基数”（分组数），用更高效的方式提升效果，同等性能下模型更轻便。残差连接保留了 ResNet 的优势，即使网络很深，也能通过跨层连接保持梯度传递，训练更容易收敛。下面，我们以UCI-HAR数据集为例，展示ResNext的实际应用及其结果。

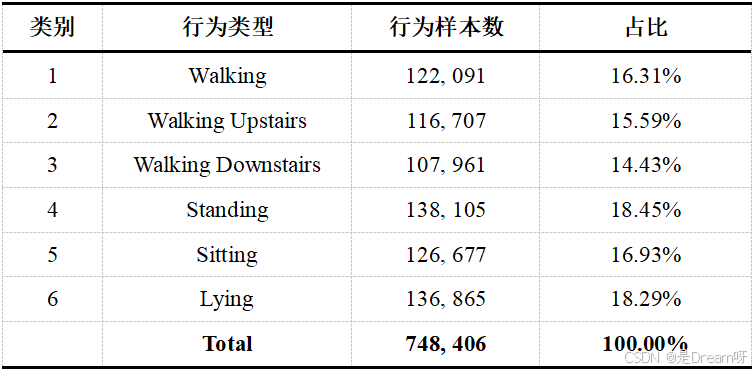

UCI-HAR 数据集由加州大学尔湾分校实验团队构建，是行为识别领域的经典基准数据集。其数据采集依托三星 Galaxy S2 智能手机内置的加速度计与陀螺仪传感器，以 50Hz 的采样频率记录人体运动特征。该数据集包含 30 名年龄在 19-48 岁的受试者，通过腰部佩戴设备完成六种日常活动：步行、上楼、下楼、静坐、站立和静躺。本研究采用滑动窗口技术对原始数据进行预处理，设置窗口长度为 128 个采样点，滑动步长 64 个采样点（即 50% 的窗口重叠率），最终形成 748,406 个样本单元。


1.训练结果

基于空洞卷积的模型在PAMAP2数据集上的性能如下表所示：

| Metric | Value |

| Parameters | 1,007,686 |

| FLOPs | 104.65 M |

| Inference Time | 6.53 ms |

| Val Accuracy | 0.9946 |

| Test Accuracy | 0.9883 |

| Accuracy | 0.9883 |

| Precision | 0.9886 |

| Recall | 0.9883 |

| F1-score | 0.9884 |

2.每个类别的准确率

每个类别的准确率:

Walking: 1.0000

Jogging: 1.0000

Sitting: 0.9858

Standing: 0.9888

Upstairs: 0.9581

Downstairs: 1.0000

模型在简单动作（如 Walking、Downstairs）上表现优异，准确率接近 1；对静态或相似动作（如 Sitting、Standing）的区分准确率超过 0.98，体现了分组卷积对结构化特征的高效提取能力。对于空间动作幅度较大的 Upstairs，准确率稍低，可能与时间序列维度的特征对齐精度有关。

3.混淆矩阵图及准确率和损失曲线图

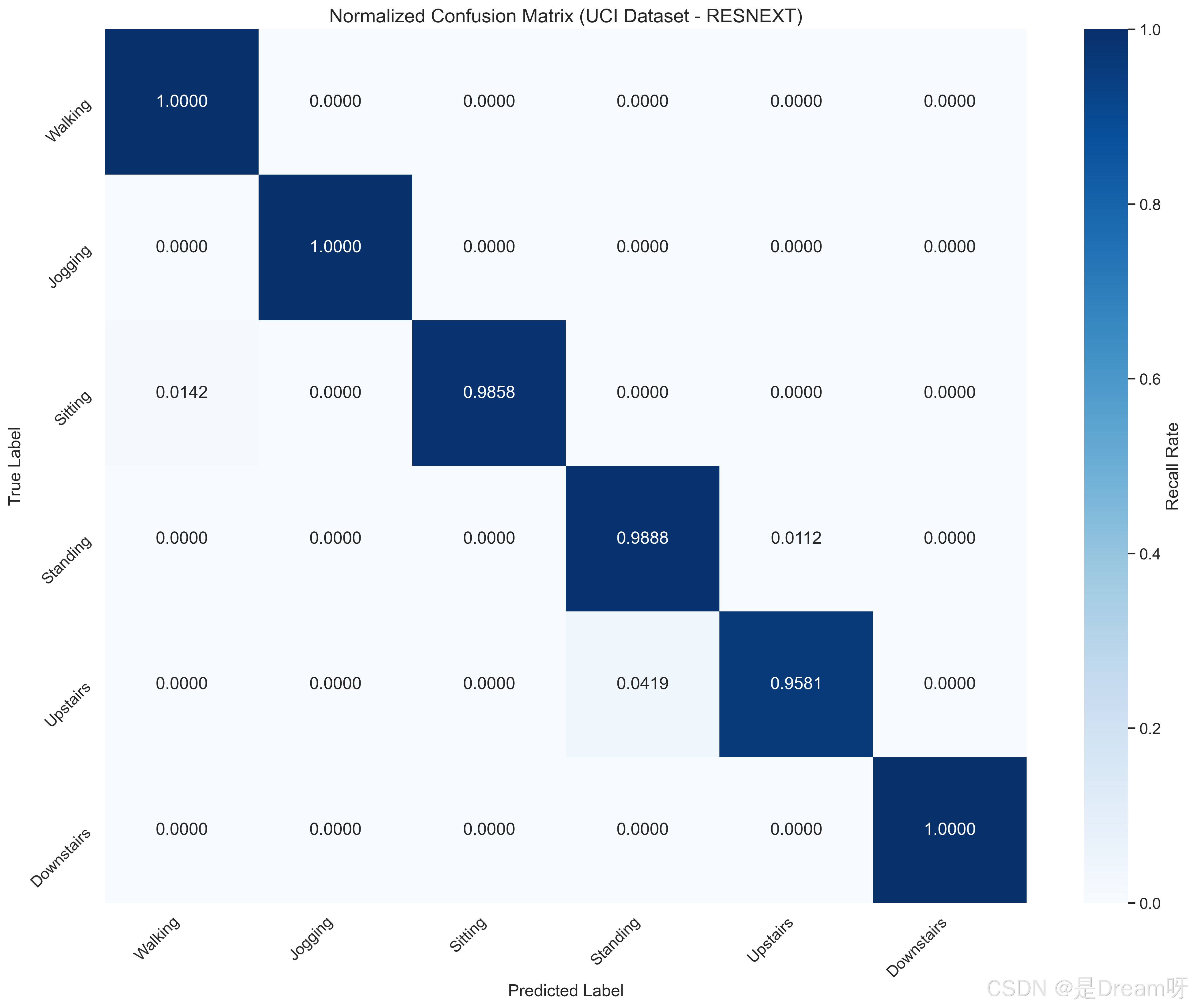

ResNext 在 UCI数据集上的分类性能通过标准化混淆矩阵可视化，矩阵行代表真实标签，列代表预测标签：


训练过程中，ResNext 的训练集与验证集指标表现如下：


训练损失在 50 个 epoch 内降至 0.05 以下，验证损失同步下降，最终稳定在 0.06 左右，表明模型收敛充分且泛化能力强。

总结

ResNext 通过分组卷积与残差连接的结合，通过结构化设计，让模型在有限资源下实现更高效的特征学习，尤其在时序行为识别任务中展现出对结构化数据的强大建模能力，这一思想将继续启发后续的轻量化网络设计。实验结果表明，模型在简单动作上实现了接近完美的分类，对相似动作的区分能力也优于传统卷积架构。
