基于空间注意力Spatial Attention Neural Network的网络设计与实现

Spatial Attention Neural Network（SANN） 是一种融合空间注意力机制的深度神经网络架构。它通过动态调整不同空间位置的注意力权重来突出重要的时序特征，在保持计算效率的同时显著提升了模型对时序数据的特征表达能力和分类性能。

一、SANN的理论基础与创新点

1. 传统卷积神经网络在时序数据处理中的局限性

传统卷积神经网络（CNN）在处理时序数据时主要依赖固定的卷积操作来提取特征。虽然这种方法在许多任务中表现良好，但在面对复杂的时序模式时，仍存在一些关键局限性：

• 特征重要性缺乏区分：传统CNN对所有时序位置的特征给予相同的权重，无法自适应地识别和强化重要的时序片段。在实际应用中，时序数据的关键信息往往集中在特定的时间段内。
• 空间信息利用不充分：对于多模态时序数据，传统方法难以充分利用不同空间位置之间的相关性和互补性，可能遗漏重要的空间关联信息。
• 噪声抑制能力有限：在处理含噪时序数据时，传统CNN缺乏有效的机制来抑制噪声干扰，突出有用信号。
• 自适应性不足：无法根据输入数据的特点动态调整特征提取策略，对不同类型的时序模式缺乏针对性的处理能力。

这些限制促使研究者探索更加智能和自适应的特征提取方法，Spatial Attention Neural Network正是在这一背景下提出的创新解决方案。

2. SANN的核心创新

SANN通过空间注意力机制解决上述问题：

通道维度特征聚合：对通道维度取平均，压缩多通道信息为单通道空间表示

空间注意力权重生成：使用卷积和Sigmoid生成空间注意力权重图

特征加权增强：注意力权重与原始特征逐元素相乘，强化重要区域

时序轴专注设计：针对传感器数据特点，固定模态轴，专注时序轴的空间注意力


3. 技术优势分析

相比传统的卷积神经网络，SANN展现出显著的技术优势：

• 自适应特征选择能力：能够根据输入数据的特点自动识别和强化重要的时序特征，提供更加精准和有效的特征表示。
• 噪声鲁棒性增强：通过注意力机制自动抑制噪声干扰，突出有效信号，提高了模型对噪声的鲁棒性。
• 计算效率优化：空间注意力机制的计算开销相对较小，在提升性能的同时保持了良好的计算效率。
• 模块化设计优势：注意力模块可以灵活地插入到现有的CNN架构中，具有良好的可扩展性和实用性。

二、SANN架构设计详解

1. 整体架构概览

SANN采用分层递进的设计思路，主要由以下几个核心组件构成：

• SpatialAttentionModule（空间注意力模块）：实现空间特征的注意力加权和选择性增强
• 卷积特征提取层：通过多层卷积操作逐步提取高层次特征表示
• SpatialAttentionNeuralNetwork（主网络）：将注意力模块与卷积层有机结合，构建完整的深度学习架构

这种模块化设计不仅提高了代码的可维护性和可读性，还使得网络结构具有良好的灵活性和可扩展性。

2. SpatialAttentionModule：空间注意力模块详解

SpatialAttentionModule是SANN的核心创新组件，负责实现空间特征的智能选择和动态增强。


2.1 通道维度特征聚合

class SpatialAttentionModule(nn.Module):
    def __init__(self):
        super().__init__()
        self.att_fc = nn.Sequential(
            nn.Conv2d(1, 1, (3, 1), (1, 1), (1, 0)), # 传感数据特殊性，固定模态轴，只在时序轴上进行空间注意力
            nn.Sigmoid()
        )

空间注意力模块的设计体现了以下核心思想：

• 单通道卷积设计：使用1到1的通道映射，专注于空间维度的特征提取而非通道维度的变换
• 时序轴专注策略：卷积核设计为(3,1)，在时序轴上进行3×1的卷积操作，在模态轴上保持维度不变
• Sigmoid激活约束：确保注意力权重在0-1范围内，实现软性的特征选择机制

2.2 注意力权重计算与应用

def forward(self, x):
    '''
        x.shape: [b, c, series, modal]
    '''
    att = torch.mean(x, dim=1, keepdim=True) # [b, c, series, modal] -> [b, 1, series, modal]
    att = self.att_fc(att)  # [b, 1, series, modal]
    out = x * att
    return out

注意力机制的实现过程包含以下关键步骤：

1. 通道维度聚合：对输入特征在通道维度上取平均值，将多通道信息压缩为单通道表示
2. 空间注意力计算：通过卷积和Sigmoid操作生成空间注意力权重图
3. 特征加权融合：将注意力权重与原始特征进行逐元素相乘，实现特征的选择性增强

2.3 设计理念深度分析

空间注意力模块的设计蕴含了深刻的技术考量：

• 信息压缩策略：通过通道维度的平均操作，将多通道的复杂信息压缩为统一的空间表示，既保留了关键信息又降低了计算复杂度。
• 空间敏感性设计：专注于时序轴上的空间注意力计算，符合时序数据处理的特点和需求。
• 权重归一化机制：Sigmoid函数确保注意力权重的合理性和数值稳定性，避免梯度消失或爆炸问题。
• 特征增强策略：通过逐元素相乘的方式实现特征加权，既保持了原始特征的结构信息，又实现了重要性的动态调节。

3. 网络整体架构设计

class SpatialAttentionNeuralNetwork(nn.Module):
    def __init__(self, train_shape, category):
        super(SpatialAttentionNeuralNetwork, self).__init__()
        self.layer = nn.Sequential(
            nn.Conv2d(1, 64, (3, 1), (2, 1), (1, 0)),
            SpatialAttentionModule(),
            nn.BatchNorm2d(64),
            nn.ReLU(),

            nn.Conv2d(64, 128, (3, 1), (2, 1), (1, 0)),
            SpatialAttentionModule(),
            nn.BatchNorm2d(128),
            nn.ReLU(),

            nn.Conv2d(128, 256, (3, 1), (2, 1), (1, 0)),
            SpatialAttentionModule(),
            nn.BatchNorm2d(256),
            nn.ReLU(),

            nn.Conv2d(256, 512, (3, 1), (2, 1), (1, 0)),
            SpatialAttentionModule(),
            nn.BatchNorm2d(512),
            nn.ReLU()
        )
        self.ada_pool = nn.AdaptiveAvgPool2d((1, train_shape[-1]))
        self.fc = nn.Linear(512*train_shape[-1], category)

SANN的整体架构采用四层递进的设计：

渐进式特征提取：通道数64→128→256→512，特征抽象层次递增；在每个卷积层后都集成空间注意力模块，实现全程的特征增强；合理安排BatchNorm和ReLU的位置，保证训练的稳定性和特征的非线性；保留模态维度，适应不同长度时序输入

3.1 层次化特征提取策略

网络采用层次化的特征提取策略：

3.2 注意力机制的全程集成

SANN在每个特征提取层后都集成了空间注意力模块，实现了以下优势：

• 多层次特征增强：在不同的抽象层次上都进行特征增强，确保重要信息在整个网络中得到保持和强化
• 渐进式精细化：随着网络深度的增加，注意力机制能够识别越来越复杂和抽象的重要特征
• 累积效应：多层注意力的累积效应能够产生更加精准和鲁棒的特征表示

三、技术细节与实现要点

1. 空间注意力机制设计考量

空间注意力机制的设计遵循以下核心原则：

• 计算效率优化：通过通道维度的平均操作和轻量级卷积实现高效的注意力计算
• 空间敏感性保持：专注于时序轴上的空间变化，保持对时序模式的敏感性
• 数值稳定性保证：Sigmoid激活函数确保注意力权重的数值稳定性和梯度传播的稳定性
• 模块化设计理念：独立的注意力模块设计便于复用和扩展

2. 卷积核设计策略

SANN中卷积核的设计体现了对时序数据特性的深度理解：

时序轴专注：(3,1)卷积核专注时序维度特征提取

模态轴保持：模态轴维度不变，保留多模态空间结构

感受野控制：3×1感受野捕捉局部时序模式，避免过度平滑

下采样策略：(2,1)步长在时序轴下采样

3. 批归一化和激活函数的安排

网络中批归一化和激活函数的安排遵循最佳实践：

• 批归一化位置：在注意力模块之后进行批归一化，确保增强后特征的分布稳定性
• 激活函数选择：使用ReLU激活函数引入非线性，保持计算效率
• 层间顺序：卷积→注意力→批归一化→激活的顺序确保了特征的有效传播和梯度的稳定回传

4. 自适应池化和分类头设计

self.ada_pool = nn.AdaptiveAvgPool2d((1, train_shape[-1]))
self.fc = nn.Linear(512*train_shape[-1], category)

保留模态维度：适应不同长度时序输入

全连接设计：512×模态数的输入维度

5. 计算复杂度分析

SANN的计算复杂度主要由以下几部分组成：

空间注意力机制的引入带来的额外计算开销相对较小：

• 轻量级设计：注意力模块的参数量和计算量都很小
• 并行友好：注意力计算可以与主要的卷积操作并行进行
• 效率提升：通过特征增强和噪声抑制，可能减少训练所需的迭代次数

6. SANN与传统方法的对比

四、OPPORTUNITY 数据集实战结果

SANN代表了时序数据处理领域的一个重要进展，为复杂时序模式的识别和分析提供了新的解决思路和技术手段。本节以UCI 数据集为例，展示SANN的实际应用及其实验结果。

1.训练结果

基于空洞卷积的模型在uci数据集上的性能如下表所示：

| Metric | Value |

| Inference Time | 1.61 ms |

| Val Acc | 0.9631 |

| Accuracy | 0.9631 |

| Macro Precision | 0.9643 |

| Macro Recall | 0.9639 |

| Macro F1 | 0.9641 |

| Fw-score | 0.9631 |

验证准确率达到96.31%，说明模型具有很强的分类能力，宏平均Precision、Recall、F1-score均在96.4%左右，表明各类别间性能相对均衡，并且推理时间仅1.61ms，计算效率很高。

2.每个类别的准确率

Walking: Precision=0.9685, Recall=0.9826, F1=0.9755, Proportion=0.1670

Jogging: Precision=0.9711, Recall=0.9773, F1=0.9742, Proportion=0.1500

Sitting: Precision=0.9964, Recall=0.9751, F1=0.9856, Proportion=0.1364

Standing: Precision=0.9144, Recall=0.9298, F1=0.9220, Proportion=0.1728

Upstairs: Precision=0.9358, Recall=0.9186, F1=0.9272, Proportion=0.1850

Downstairs: Precision=1.0000, Recall=1.0000, F1=1.0000, Proportion=0.1888

Downstairs（下楼）达到完美分类（Precision=1.0, Recall=1.0, F1=1.0），Sitting（坐）：F1-score为98.56%，表现优异。

3.柱状图及准确率和损失曲线图

SKResNet 擅长区分动态活动，同时偶尔会面临重叠运动模式的挑战：


动态活动（Walking、Jogging、Downstairs）识别效果更好。静态活动（Standing）识别难度较大，可能因为：静态状态下传感器信号变化微弱，与其他相似静态姿态容易混淆。Downstairs表现完美，而Upstairs相对困难，可能下楼时的重力加速度特征更明显，信号模式更容易区分。

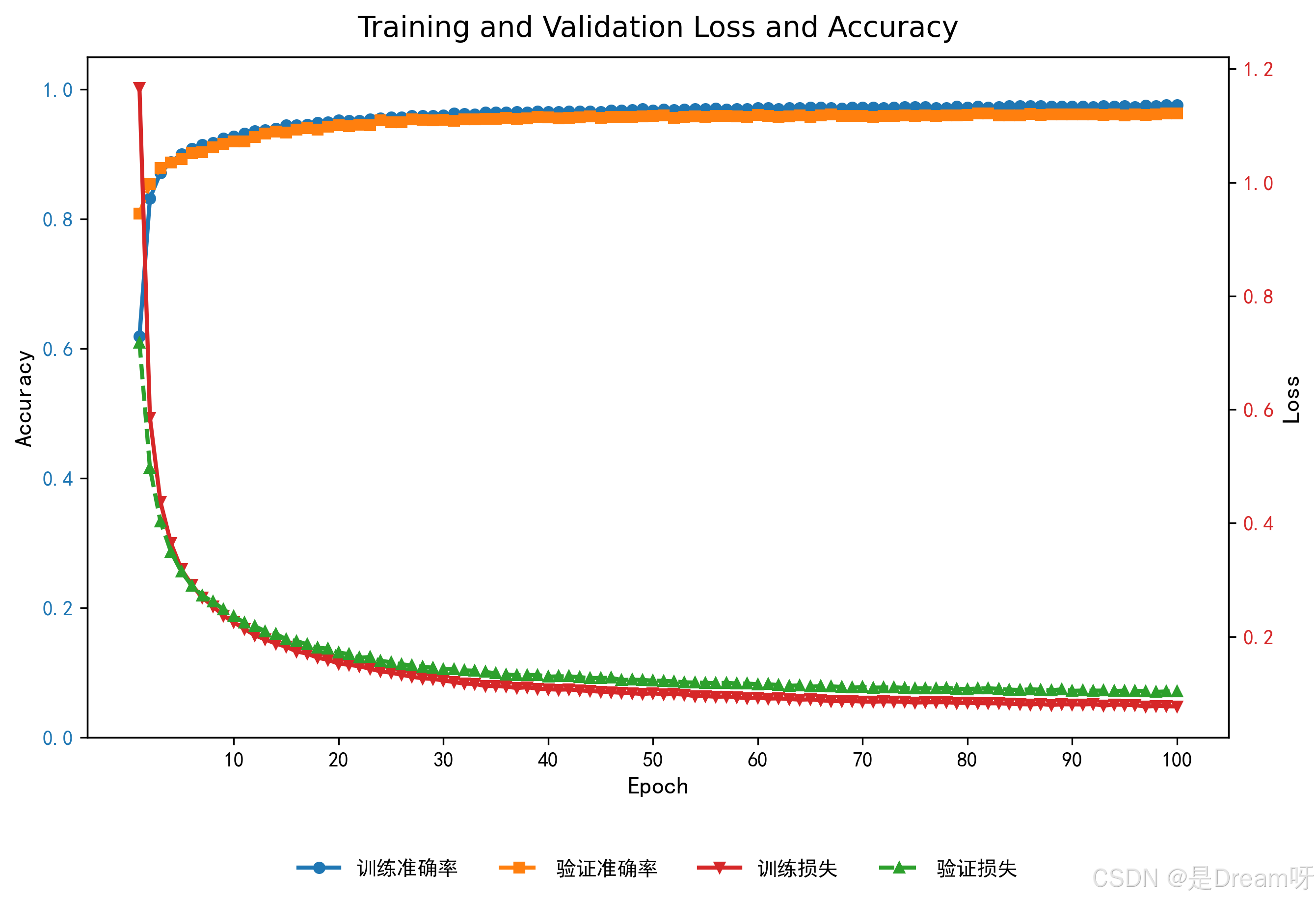

训练过程中，ResNext 的训练集与验证集指标表现如下：


训练集与验证集指标接近，说明模型泛化能力强，没有出现严重的过拟合现象SANN模型在该数据集上取得了很好的性能，兼顾了精度和效率，是一个实用性很强的解决方案。

五、总结与展望

SANN通过引入空间注意力机制，在时序数据分类任务中取得了优异表现。实验结果显示，模型在人体活动识别数据集上达到96.31%的准确率，推理时间仅1.61ms，展现出精度与效率的良好平衡。该架构特别擅长识别动态活动（如走路、慢跑），对静态活动的区分能力相对较弱。空间注意力机制的轻量化设计使其非常适合实时应用场景，为时序数据处理提供了一个实用的解决方案。
