算法—对称加密—AES算法(Rijndael)

简介

因为 DES的诸多弊端。因此需要更高级的算法。所以AES(Advanced Encryption Standard，AES)孕育而生。

1.1998年8月12号。在首届AES会议上，指定了15个候选算法。

2.1999年3月22号。在第二次AES会议上，将算法缩减至5个。

3.2000年4月13号。在第三次AES会议上，将5个候选算法的各种分析算法进行了讨论。

4.2000年12月2号。NIST宣布最终获胜者为Rijndael。2001年11月出版了最终标准FIPS PUB197。

整体结构

算法特点:

1.不属于 Feistel 网络。

2.加密、解密相似但不对称。

3.支持128位数据加密。

4.支持128/196/256密钥长度。

5.有较好的数学理论作为基础。

6.结构简单，速度快。

密钥取值范围

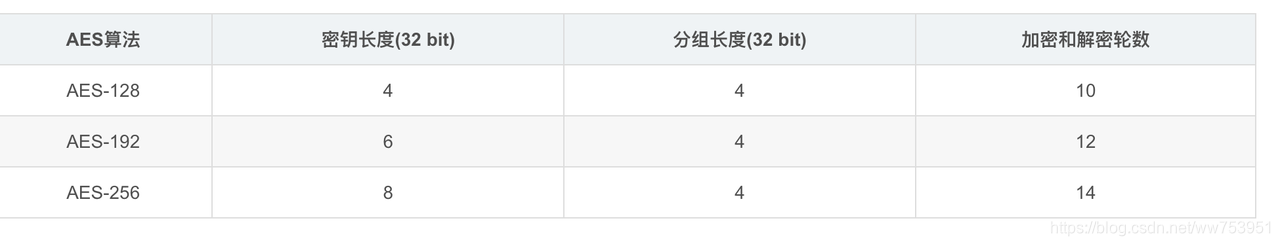

不同的密钥的区别主要体现在密钥长度、分组长度和轮数的区分。此文的示例以AES-128为例进行推演计算。不同密钥的主要区分如图1-1所示。

图1-1

整体图例

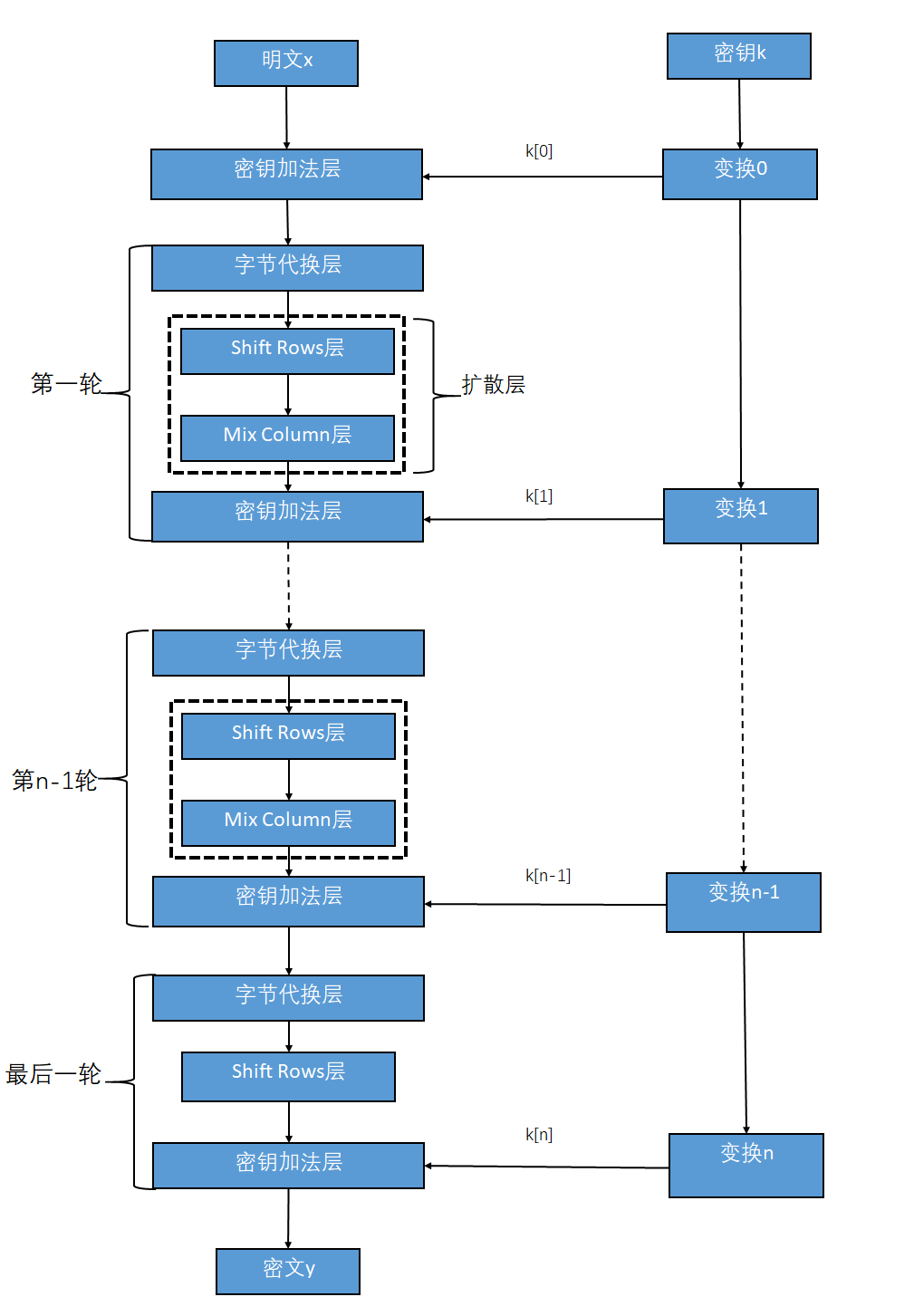

AES 整体加密结构图如 图1-2所示。

图1-2

数据处理

AES为分段加密，因为采用AES-128(图1-1的第一种算法),每次只能加密128 bit 数据，即16字节 byte 数据。

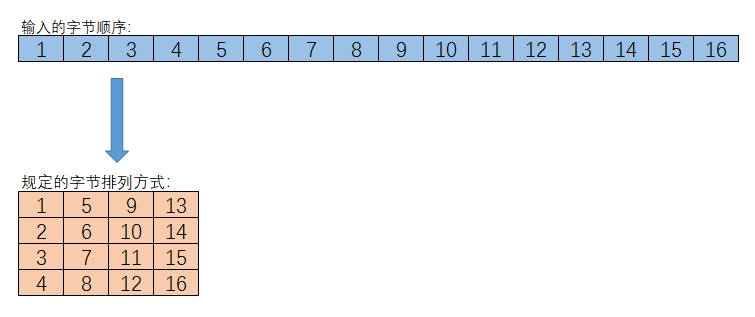

首先将需要加密的数据列成 4*4的字节矩阵。示例图如1-3 所示。(备注：1字节=2位16进制,下文中4x4矩阵一个方格均用俩个16进制表示)

图1-3

加密过程

加密过程共分为4部分：

1:SubBytes（字节代换）

2:ShiftRows（行移位）

3:MixColumns(列混淆)

4:AddRoundKey(加轮密钥,密钥加法)

下面将逐步进行详细讲解。

SubBytes（字节代换）

首先将每一个字节的值根据 s-box进行替换。替换规则如下所示。

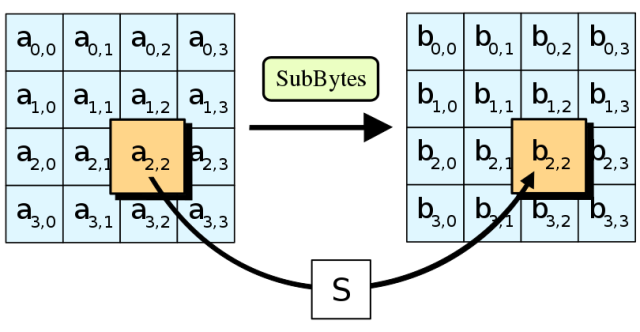

替换规则如图2-1-1所示。

s-box如图2-1-2所示。

2-1-1

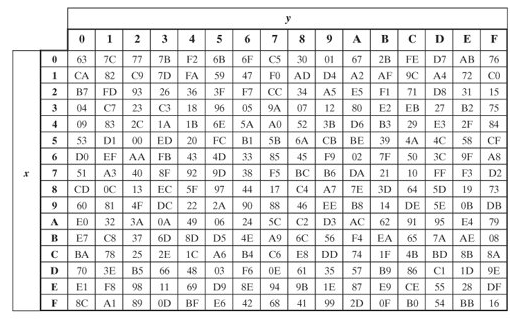

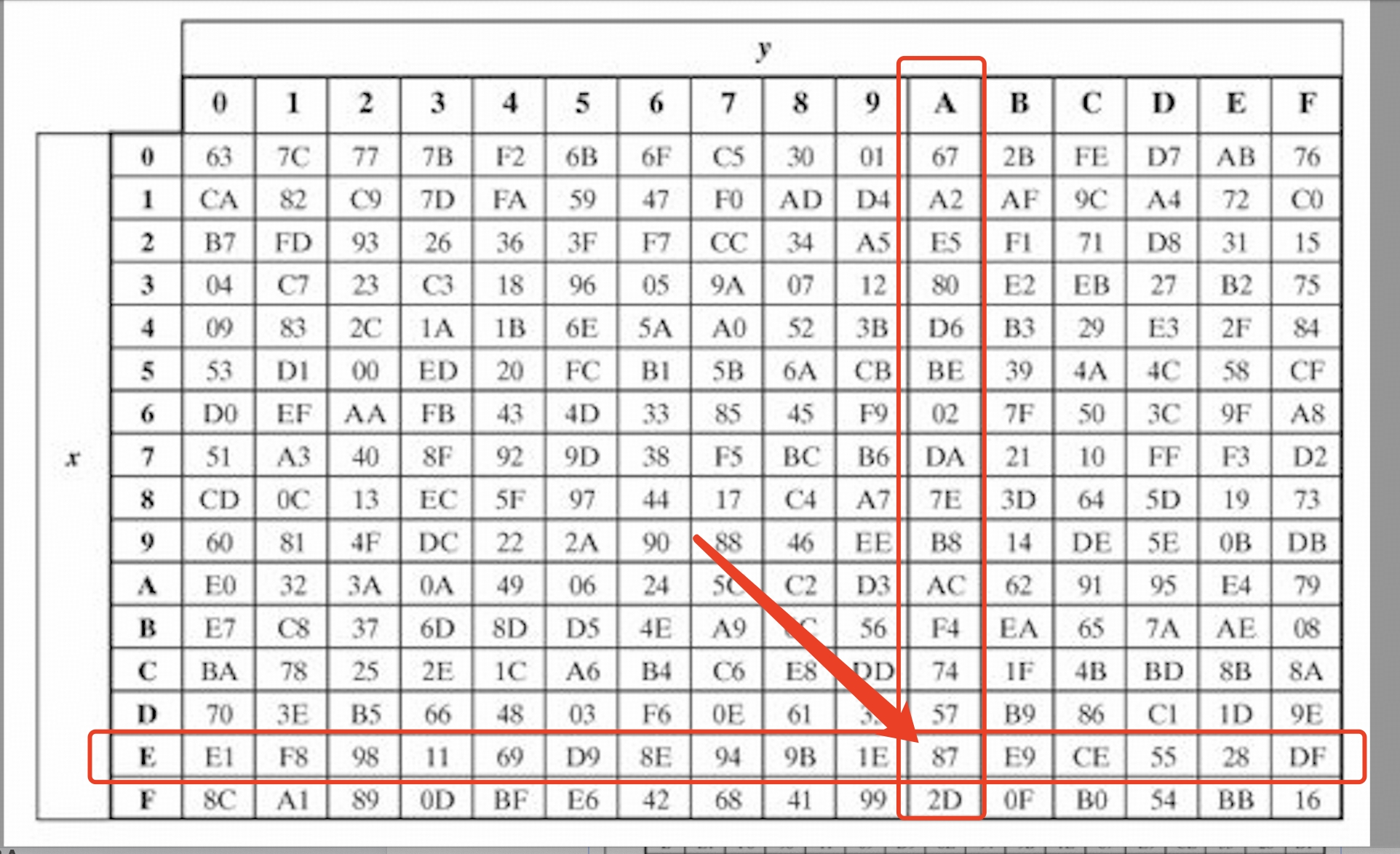

s-box如下图 :

图2-1-2

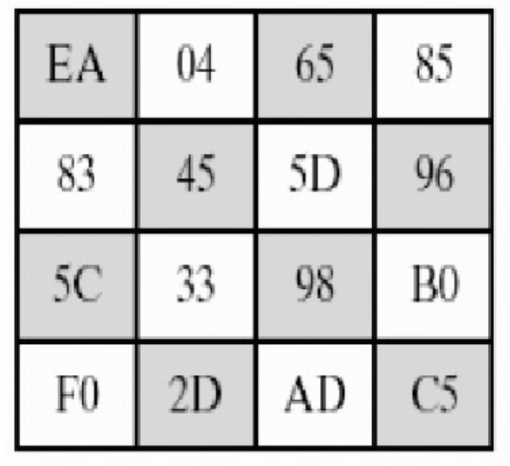

示例说明：需要转换的4x4的字节矩阵如下图2-1-3所示：

图2-1-3

以图2-1-3的第一个字节为例,第一字节为EA。对应的s-box为87，则直接将EA映射为87。

图2-1-4

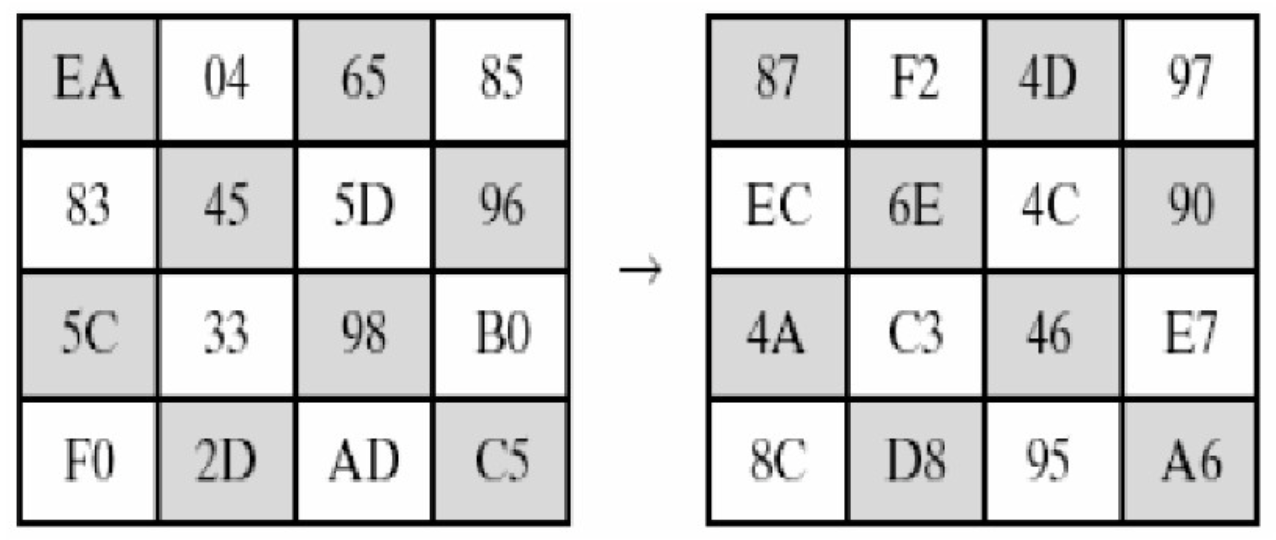

因此第一步字节代换层可以将示例图2-1-3中的4x4的16字节矩阵转为图2-1-5右侧的4x4的16字节矩阵。

图2-1-5

ShiftRows（行移位）

移动规则为

第一行不变

第二行循环左移1个字节

第三行循环左移2个字节

第四行循环左移3个字节

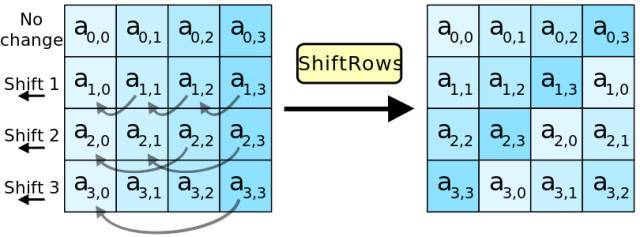

替换规则如图2-2-1所示。

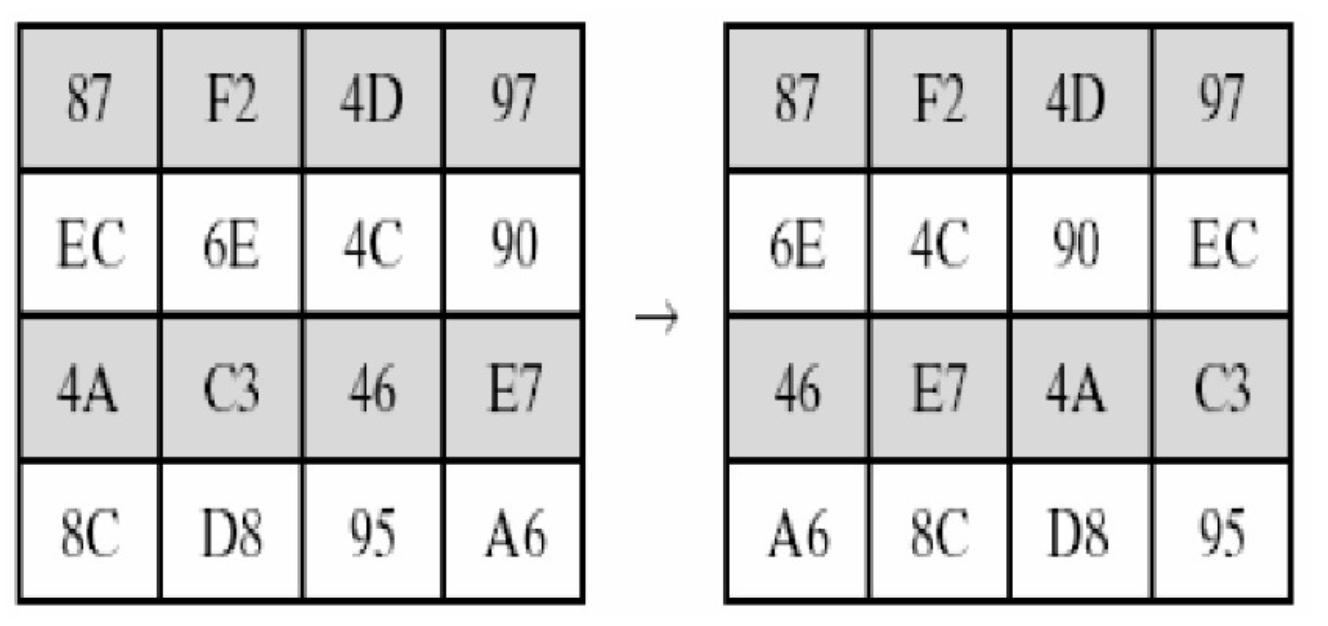

示例图2-2-2所示。

图2-2-1

示例：

图2-2-2

MixColumns(列混淆)

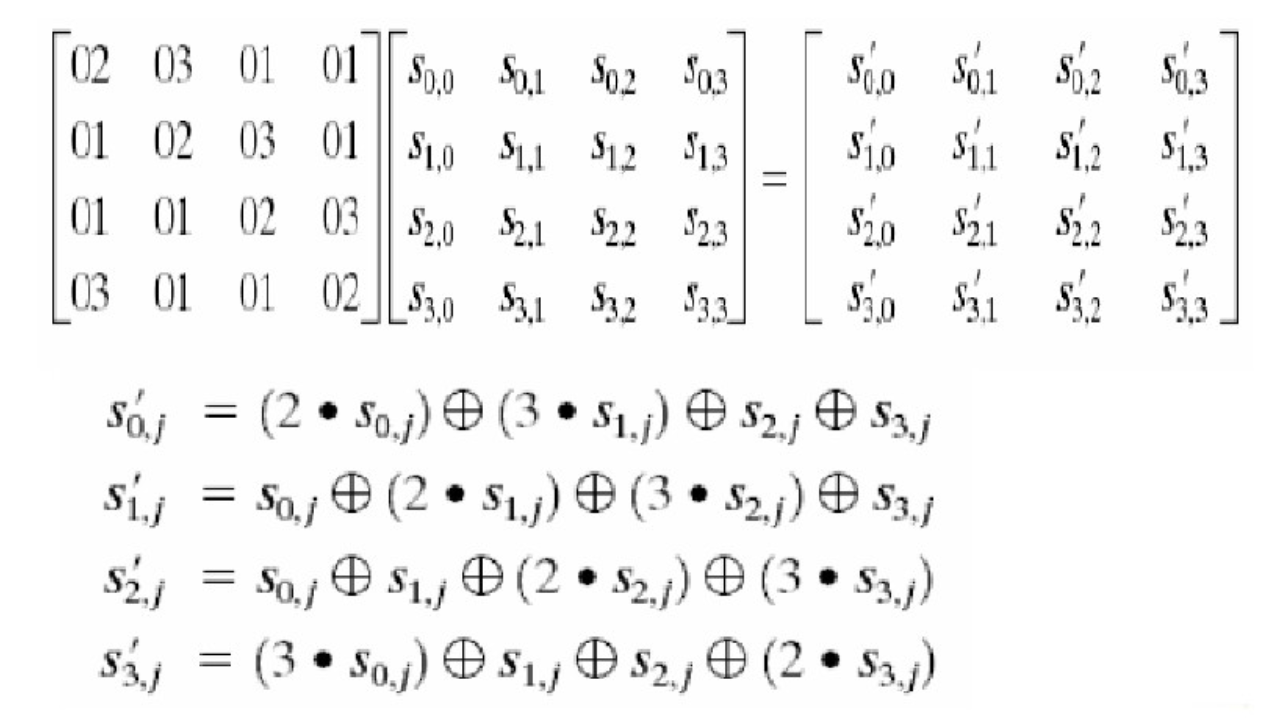

       加密方法：待加密矩阵左乘修补矩阵(常量矩阵)。

       常量矩阵中有三种值，01、02、03，三种常量值×字节的计算规则如下。

        1. 数据乘以1就是自身。 例如: 01× C9=C9

        2. 数据乘以2可以直接认为左移一位。如果被乘的值大于或等于0x80，这时乘法的结果就是左移1比特位再用值0x1b异或。它防止了“域溢出”并保持乘法的乘积在范围以内。（即最左侧为1时， 需要和. 0x1b异或 ）。

       例如 02 × C9 = 02 × 11001001=10010010。 因为结果 大于 80(10000000)。 所以 10010010再与1B进行异或运算。 10010010 ⊕ 00011011 = 10001001。所以结果为89(10001001)。

        3. 数据乘以3乘以3时。 0x03 分解为2的幂之和。所以 0x03 = 0x02 + 0x01。因此 03 × C9=(0x02 + 0x01) × C9。

整体计算示例图如2-3-1所示。

示例以4x4矩阵的第一列为例进行计算推演。单列计算示例图如2-3-2、2-3-3所示。

图2-3-1

下面示例只取4x4矩阵的第一列作为演示示例。 第一列的计算过程如下图2-3-2所示。 左侧C9,6E,46,A6进行列混淆的计算结果为DB,37,94,ED。

图2-3-2

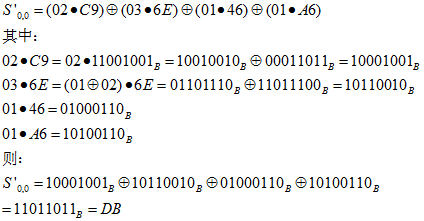

下图2-3-3 示例为第一个字节的详细计算过程，即C9通过列混淆后计算结果为DB。

图2-3-3

AddRoundKey(加轮密钥,密钥加法)

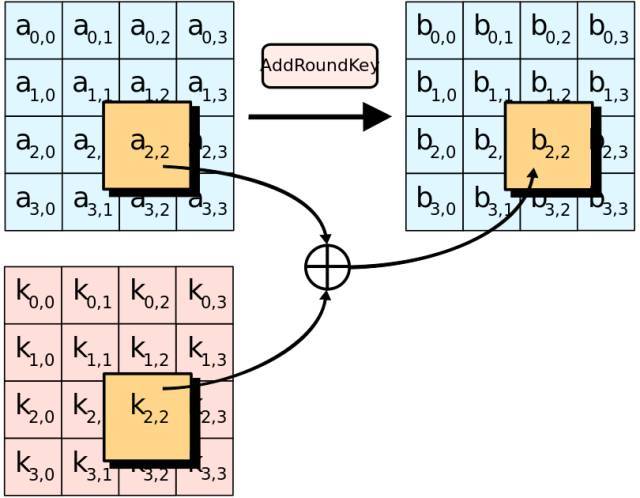

此步骤为字节矩阵与密钥矩阵进行xor运算得出结果。此轮的xor运算相对简单，重点难点为密钥扩展部分。

密钥扩展：以密钥为128位为例。如图1-2所示，由于AES-128为多轮加密，所以整体加密流程共需要一个初始转换和10轮密钥(图1-2中的n=10)，共11轮密钥。

因此 128位的密钥 需要生成的 密钥总数为 128 bits + 128 bits * 10 = 1408 bits

所以密钥扩展算法需要将128位的密钥扩展为 1408位密钥。

密钥扩展

图2-4-1为密钥扩展流程图。

图2-4-1

示例：假设AES的密钥为：2B7E151628AED2A6ABF7158809CF4F3C。

则

第0轮：

W0:“2B7E1516”,

W1:“28AED2A6”,

W2:“ABF71588”,

W3:“09CF4F3C”.

第1轮:

W4 = w0 ⊕ g(W3) = ‘a0fafe17’

其中g函数= SubWord(RotWord(W3)) ⊕ Rcon[n] 。计算过程为三步骤,如图2-4-1的右侧所示。

1:RotWord = 左移动 一位

2:SubWord = S 盒 转换

3:转换后的结果与该轮的RCon进行异或操作， 其中Rcon轮系数 为常量数组， 因为Rcon为1个字节，所以与Rcon进行⊕(异或)计算只有SubWord后的第一个字节 ，即图2-4-1中的S(B2) 字节。

Rcon常量 的值如图 2-4-2所示。

图2-4-2

第1轮密钥 w4,w5,w6,w7的详细计算步骤如下：

首先计算g(w3) 。

第一步： w3=09CF4F3C 进行循环位移

Rotword1: ‘09CF4F3C’ -> ‘CF4F3C09’

第二步：对结果进行S盒加密：(如CF -> 8a， 4F -> 84）

Subword1: ‘CF4F3C09’ -> ‘8a84eb01’

第三步，S盒加密结果，与该轮(第一轮)的RCon进行异或操作。因为进行异或计算只取第一个字节， 因此只取第二步计算结果的8a进行异或。

g(w3) = Subword⊕RCon(1) =8a84eb01 ⊕ 0x01

8a ⊕ 01 = 1000 1010 ⊕ 0000 0001 =1000 1011 = 8b

因此g(w3)= 8b84eb01

第四步，将g(w3)结果与上一轮的w[i-4]=w0 进行异或操作，因此，

W4 = w0 ⊕ g(w3) =2B7E1516 ⊕ 8b84eb01 = ‘a0fafe17’

W5 = w1 ⊕ w4 = ‘88542cb1’

W6 = w2 ⊕ w5 = ‘23a33939’

W7 = w3 ⊕ w6 = ‘2a6c7605’

剩下的密钥计算过程类似，但RCon每轮有指定的值，如此循环调用一共十次，加上第0轮的四个字，一共44个字。

代码运行结果w0-w43：

[“2B7E1516”,“28AED2A6”,“ABF71588”,“09CF4F3C”,

“A0FAFE17”,“88542CB1”,“23A33939”,“2A6C7605”,

“F2C295F2”,“7A96B943”,“5935807A”,“7359F67F”,

“3D80477D”,“4716FE3E”,“1E237E44”,“6D7A883B”,

“EF44A541”,“A8525B7F”,“B671253B”,“DB0BAD00”,

“D4D1C6F8”,“7C839D87”,“CAF2B8BC”,“11F915BC”,

“6D88A37A”,“110B3EFD”,“DBF98641”,“CA0093FD”,

“4E54F70E”,“5F5FC9F3”,“84A64FB2”,“4EA6DC4F”,

“EAD27321”,“B58DBAD2”,“312BF560”,“7F8D292F”

,“AC7766F3”,“19FADC21”,“28D12941”,“575C006E”,

“D014F9A8”,“C9EE2589”,“E13F0CC8”,“B6630CA6”]

加密过程

将待加密矩阵与密钥扩展后的结果进行xor运算。示例图如2-4-3所示。

图2-4-3

因此AES重复以上加密步骤，共重复执行N轮，N取决于密钥长度。最后一轮没有 MixColumns 步骤。经过多轮后，数据加密完毕。

总结：

AES为现阶段使用较频繁的对称加密算法。算法为Rijindael。Rijindael算法要求在加密前用特定的密钥产生所有的子密钥，其支持的密钥有128位、192位、256位。一次加密的数据为固定长度。
