张高兴的 .NET IoT 入门指南:(三)使用 I2C 进行通信

作者头像
张高兴
发布于 2025-05-21 05:47:08
发布于 2025-05-21 05:47:08
11100
代码可运行
举报
文章被收录于专栏:张高兴的博客张高兴的博客
运行总次数:0
代码可运行

什么是 I2C 总线

I2C 总线(Inter-Integrated Circuit Bus)是设备与设备间通信方式的一种。它是一种串行通信总线,由飞利浦公司在1980年代为了让主板、嵌入式系统或手机用以连接低速周边设备而发展[1]。I2C 总线包含两根信号线,一根为信号线 SDA ,另一根为时钟线 SCL 。总线上可以挂载多个设备,以 7 位 I2C 地址为例,总线上最多可以挂载 27 - 1 个设备,即 127 个,地址 0x00 不用(类似于网络中的广播地址)。I2C 还包括一个子集叫 SMBus (System Management Bus),是 1995 年由 Intel 提出的[2]。为什么说是子集,是因为 SMBus 是 I2C 的简化版,电气特性和传输速率等方面上略有不同。下图展示了一个 I2C 主设备和三个 I2C 从设备的示意图,总线上只能有一个主设备,而通常情况下你的主机(如 Raspberry Pi,Arduino)就是主设备,传感器为从设备。

图1:I2C 设备

I2C 总线也并不是那么完美。因为 I2C 只有两根信号线,与 SPI 的四根信号线相比,传输速率上并不占优,而且数据在同一时间内只能向一个方向传输。但反过来看,I2C 总线的最大优点是只需要占用两个 IO 接口,在单片机等 IO 接口数量较少的设备上也算是一种优势吧。

在 Raspberry Pi 的引脚中,引出了一组 I2C 接口,其内部总线 ID 为 1,引脚中的 GPIO 2 为 SDA,GPIO 3 为 SCL(如下图所示)。至于 I2C-0,它用于 Raspberry Pi 内部的 GPIO 扩展器、相机、显示器等其他设备。Raspberry Pi 的 I2C 引脚中内置了一个 1.8 kΩ 的上拉电阻,这意味着在一般情况下使用 I2C 总线时不必再连接一个额外的上拉电阻。

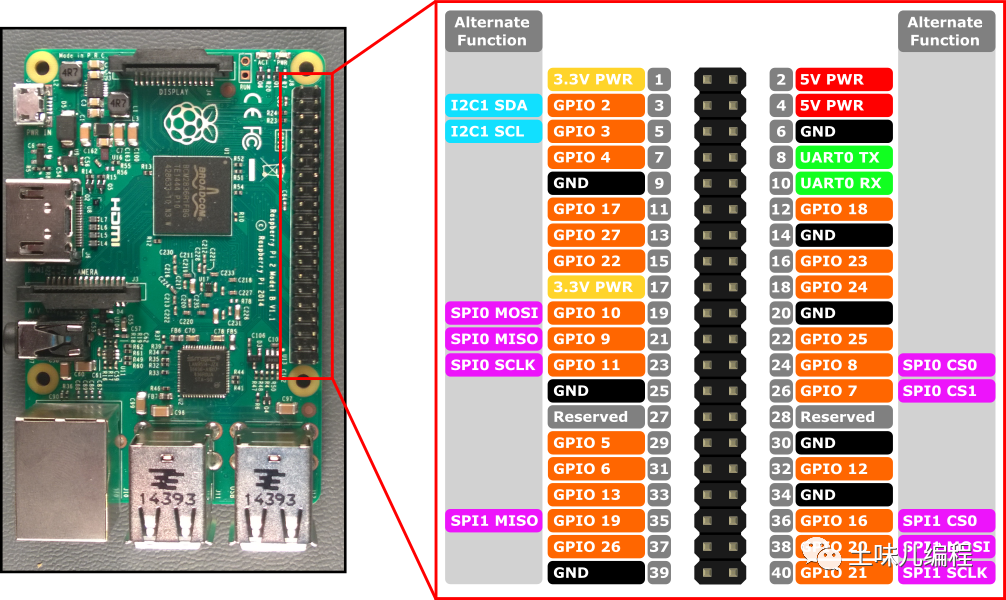

Raspberry Pi B+/2B/3B/3B+/Zero 引脚图

相关类

I2C 操作的相关类位于 System.Device.I2c 命名空间下。

I2cConnectionSettings

I2cConnectionSettings 类位于 System.Device.I2c 命名空间下,表示 I2C 设备的连接设置。

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
public sealed class I2cConnectionSettings
{
    // 构造函数
    // busId 是 I2C 总线的内部 ID,在 Raspberry Pi 上只能填 1
    // deviceAddress 是要连接设备的 I2C 地址
    public I2cConnectionSettings(int busId, int deviceAddress);
}

I2cDevice

I2cDevice 是一个抽象类,通过单例模式创建具体的对象。具体实现是通过两个内部类 UnixI2cDeviceWindows10I2cDevice ,分别代表 Unix 和 Windows10 下的 I2C 控制器。

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
public abstract partial class I2cDevice : IDisposable
{
    // 创建 I2cDevice 对象
    public static I2cDevice Create(I2cConnectionSettings settings);

    // 从从设备中读取一段数据,数据长度由 Span 的长度决定
    public abstract void Read(Span<byte> buffer);
    // 从从设备中读取一个字节的数据
    public abstract byte ReadByte();

    // 向从设备中写入一段数据,通常 Span 中的第一个数据为要写入数据的寄存器的地址
    public abstract void Write(ReadOnlySpan<byte> data);
    // 向从设备中写入一个字节的数据,通常这个字节为寄存器的地址
    public abstract void WriteByte(byte data);

    // 向从设备中写入一段数据,然后从该设备中读取一段数据
    // 该方法多用于 SMBus 协议
    public abstract void WriteRead(ReadOnlySpan<byte> writeBuffer, Span<byte> readBuffer);
}

I2C 总线的通信步骤

在开始实验之前,首先说明一下 I2C 总线的读取和写入的步骤。因为 .NET 帮我们封装好了一些操作方法,这大大简化了 I2C 的操作难度,即使你没有丰富的硬件知识也可以顺利的操作硬件,所以我们不必像开发单片机一样去研究设备之间通信的时序图(当然,如果通信出现错误的话还是需要用时序图帮助判断)。

读取

向从设备写入要读取的寄存器的地址

这类似于数组的指针,需要先定位到相应的位置才能读取。通常地址是一位的,只需要调用 WriteByte() 方法即可,但也有特殊情况,比如两个字节的地址或者命令+地址时,就需要调用 Write() 方法。

读取从设备中的数据

定位完成后就可以向从设备请求数据了。如果要读取一个字节的数据,那么就调用 ReadByte() 方法,如果要读取多个字节,首先需要实例化一个 byte 数组,通过调用 Read() 方法来读取多个数据,读取的数据取决于数组的长度。比如要读取 8 个字节的数据,代码如下:

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
Span<byte> readBuffer = stackalloc byte[8];
sensor.Read(readBuffer);

写入

写入一般用于配置从设备的寄存器。因为你不可能只向从设备写入寄存器的地址吧,所以通常会调用 Write() 方法。比如向地址为 0x01 的寄存器写入一个字节的数据,代码如下:

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
Span<byte> writeBuffer = stackalloc byte[] { 0x01, 0xFF };
sensor.Write(writeBuffer);

温湿度传感器读取实验

本实验选用的传感器为奥松的 DHT12。主要考虑到这个传感器读取非常简单,不用配置,价格便宜,很适合用来练手。数据手册地址:https://wenku.baidu.com/view/325b7096eff9aef8941e06f9.html 。

💡 提示

数据手册(Datasheet)是电子元件的使用说明书,包括介绍、电气特性、通信协议、性能等方面的内容。拿到数据手册时我们应该关注什么?

1. 关注该元件的通信协议。有些设备支持多种通信协议,如本实验用到的 DHT12 不仅支持 I2C,还支持 1-Wire 协议。选择合适的通信协议进行编程。

2. 关注打算使用的通信协议的细节。比如 I2C 总线,你需要关注元件的地址、各个寄存器的地址、最大传输速率等等。

3. 关注该元件的通信的细节。有些设备的通信很简单,并不需要拐弯抹角,但还有一些设备需要发送一些额外的命令。比如你在发送完寄存器地址后还需要紧接着发送一段命令,用于决定是读还是写该寄存器,返回数据时是按字节(byte)返回还是按字(word)返回等。

4. 关注各个寄存器的作用和配置。数据手册中基本上都会把每个寄存器逐条列出。

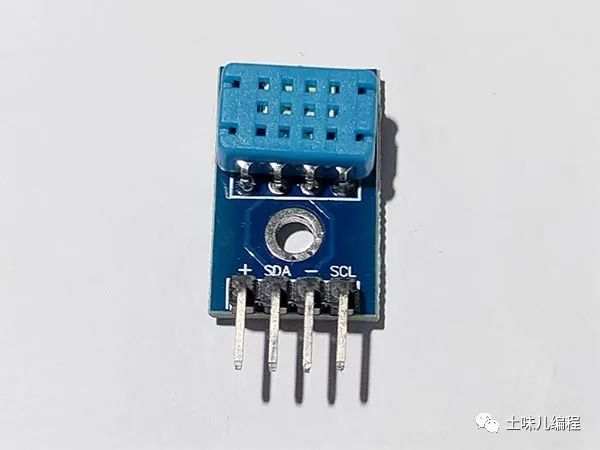

传感器图像

硬件需求

名称

数量

DHT12

x1

4.7 kΩ 电阻

x2

杜邦线

若干

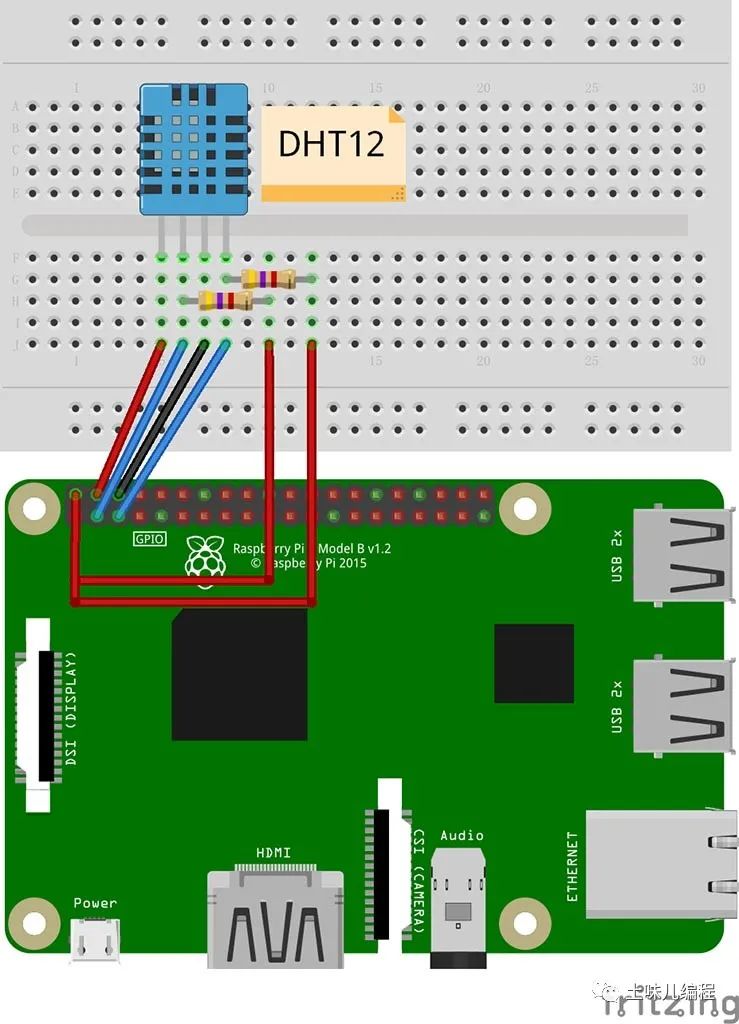

电路

  • SDA - SDA (Pin 3)
  • SCL - SCL (Pin 5)
  • VCC - 5V
  • GND - GND

如果你的 DHT12 是裸板的话需要像电路图中一样给 SDA 和 SCL 加上上拉电阻。

使用 Docker 运行示例

示例地址:https://github.com/ZhangGaoxing/dotnet-core-iot-demo/tree/master/src/Dhtxx

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
docker build -t dht-sample -f Dockerfile .
docker run --rm -it --device /dev/i2c-1 dht-sample

代码

打开 Visual Studio ,新建一个 .NET Core 控制台应用程序,项目名称为“Dht12”。

引入 System.Device.Gpio NuGet 包。

新建类 Dht12,替换如下代码:

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
public class Dht12 : IDisposable
{
    /// <summary>
    /// DHT12 默认 I2C 地址
    /// </summary>
    public const byte DefaultI2cAddress = 0x5C;    // 若数据手册中给的是8位的I2C地址要记得右移1位

    private I2cDevice _sensor;

    private double _temperature;
    /// <summary>
    /// DHT12 温度
    /// </summary>
    public double Temperature
    {
        get
        {
            ReadData();
            return _temperature;
        }
    }

    private double _humidity;
    /// <summary>
    /// DHT12 湿度
    /// </summary>
    public double Humidity
    {
        get
        {
            ReadData();
            return _humidity;
        }
    }

    /// <summary>
    /// 实例化一个 DHT12 对象
    /// </summary>
    /// <param name="sensor">I2C Device</param>
    public Dht12(I2cDevice sensor)
    {
        _sensor = sensor;
    }

    private void ReadData()
    {
        Span<byte> readBuff = stackalloc byte[5];

        // 数据手册第三页提供了寄存器地址表

        // DHT12 湿度寄存器地址
        _sensor.WriteByte(0x00);
        // 连续读取数据
        // 湿度整数位,湿度小数位,温度整数位,温度小数位,校验和
        _sensor.Read(readBuff);

        // 校验数据,校验方法见数据手册第五页
        // 校验位=湿度高位+湿度低位+温度高位+温度低位
        if ((readBuff[4] == ((readBuff[0] + readBuff[1] + readBuff[2] + readBuff[3]) & 0xFF)))
        {
            // 温度小数位的范围在0-9,所以与上0x7F即可
            double temp = readBuff[2] + (readBuff[3] & 0x7F) * 0.1;
            // 温度小数位第8个bit为1则表示采样得出的温度为负温
            temp = (readBuff[3] & 0x80) == 0 ? temp : -temp;

            double humi = readBuff[0] + readBuff[1] * 0.1;

            _temperature = temp;
            _humidity = humi;
        }
        else
        {
            _temperature = double.NaN;
            _humidity = double.NaN;
        }
    }
}

Program.cs 中,将主函数代码替换如下:

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
static void Main(string[] args)
{
    I2cConnectionSettings settings = new I2cConnectionSettings(1, Dht12.DefaultI2cAddress);
    I2cDevice device = I2cDevice.Create(settings);

    using (Dht12 dht = new Dht12(device))
    {
        while (true)
        {
            Console.WriteLine($"Temperature: {dht.Temperature.ToString("0.0")} °C, Humidity: {dht.Humidity.ToString("0.0")} %");

            Thread.Sleep(2000);
        }
    }
}

发布、拷贝、更改权限、运行

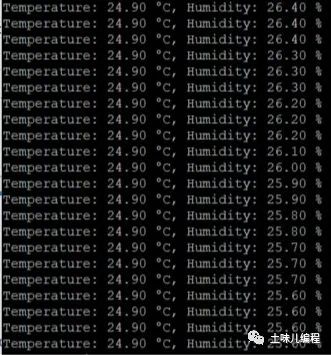

效果图

参考

  1. I2C - Wikipedia:https://en.wikipedia.org/wiki/I²C
  2. I2C source code:https://github.com/dotnet/iot/tree/master/src/System.Device.Gpio/System/Device/I2c
  3. I2C总线 - 百度百科:https://baike.baidu.com/item/I2C总线/918424
  4. SMBus - 百度百科:https://baike.baidu.com/item/SMBus/1190006
