主流交换架构：Full-Mesh、Crossbar和CLOS，谁是国内主流？

摘要

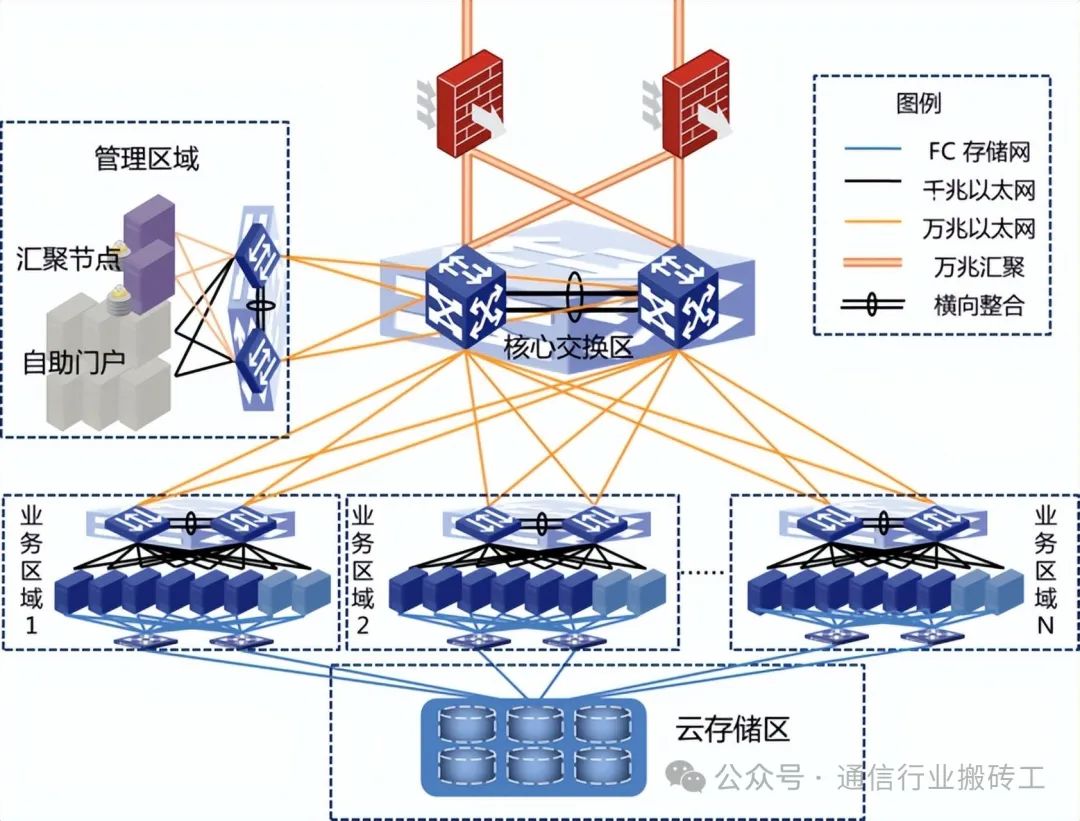

在现代大规模数据中心与电信骨干网络中，核心交换设备必须同时满足高吞吐、低时延、可线性扩展与高可靠性四大指标。本文将从以太网硬件架构专家的视角，围绕三种主要的框式核心交换机架构Full-Mesh、Crossbar与CLOS进行深入剖析，并评估它们在 2025 年的应用现状与未来趋势。

1. Full-Mesh 架构详解

1.1 原理与数据平面

全互联背板：在 Full-Mesh 架构中，交换机的所有线卡通过背板中的 point-to-point 链路两两直接相连。

单跳转发：数据包进入某一路口后，只需在背板上通过一条链路直达目的线卡，避免任何中间交换节点。

硬件无阻塞保证：理论上，所有槽位（Line Card）间的链路都是独占带宽，不存在拥塞与排队。

1.2 性能与优势

超低时延：A→B 单跳时延可低至0.3–0.5 μs，满足最苛刻的低时延业务（如金融微秒级交易）。

恒定延迟：每对端口的路径固定，延迟可预期、抖动几乎为零。

零排队：不存在跨槽位竞争带来的排队延迟，保证实时性。

1.3 工程挑战

1. 互联规模爆炸

* N 槽位需要配置 N(N–1)/2 条高速通道。

* 以 16 槽位为例：120 条线缆+相应收发器，大幅提升背板布线工作量。

2. 功耗与散热

* 每条链路在 40 Gb/s 以上都需要高速 SerDes 和冗余线对，系统能耗可达 0.5 W/Gb/s。

* 散热设计复杂度指数级上升，需要更多风扇和热管理方案。

3. 制造与成本

* 背板板层数和层间过孔成本高昂。

* PCB 设计、线缆布局、信号完整性验证周期长、风险高。

4. 扩展天花板

* 在工业实践中，超过 8～12 槽位的 Full-Mesh 设备非常罕见；更大规模几乎无可行方案。

1.4 典型应用场景

*金融高频交易（HFT）

*电力系统实时监控

*科研巨型实验（如射电天文）

在这些场景中，延迟是核心指标，吞吐相对次要；Full-Mesh 的无阻塞和确定性延迟优势得以最大化。

2. Crossbar 架构深度分析

2.1 架构原理

中央交换芯片：所有线卡通过背板连接到一颗或多颗 Crossbar 交换芯片。

交叉开关矩阵：芯片内部实现 N×N 交叉点矩阵，每个交叉点支持高速通道动态切换。

虚拟输出队列（VOQ）：为避免头部阻塞，输入端为每个输出端口维护独立队列，实现并行排队与调度。

2.2 性能与优势

1.高吞吐能力

* VOQ 结合**迭代匹配算法**（如 iSLIP）可使链路利用率接近 100%。

* 单级 Crossbar 芯片即可支撑 64×64 端口，单槽带宽可扩展至 800 Gb/s。

2. 功耗改善

* 集中式交换逻辑减少了大量专用链路，系统能效约为 0.3 W/Gb/s。

3.硬件可集成度高

* 交换芯片可集成在同一 ASIC 或 FPGA 中，整体解决方案更紧凑。

2.3 局限与风险

*规模瓶颈

* 物理硅片面积、功耗与时钟分布限制了单芯片交叉点数。

* 通常实现上限为 64×64 或 128×128，难以支持 >16 槽大系统。

*单点故障隐患

* 核心交换芯片失效即导致整机中断，需额外热备份或多芯片冗余架构。

*控制平面复杂度

* VOQ 调度算法、排队深度和链路失效恢复都需要精细化控制逻辑。

2.4 典型应用场景

*中型云数据中心

*企业园区级交换

*电信运营商汇聚层

在对吞吐率要求极高但规模相对可控的场景，Crossbar 能以较低成本实现接近线速转发。

3. CLOS 架构全方位剖析

3.1 架构分层与数据流

*三级交换层次：

1. Ingress Stage：接入线卡，完成初步包分类与转发决策。

2. Middle Fabric：多台交换板形成“交错网格”，实现叶－叶互联。

3. Egress Stage：汇聚输出，执行最后的队列与流量整形。

*无环网格互联：多条路径布局可避免中间层拥塞，支持 ECMP 多路径转发。

3.2 核心优势

基于以上分层设计，我们得以在可扩展与冗余方面取得显著优势

1. 线性扩展

* 增加中间层交换板即可扩大叶节点数量与背板带宽，无需整体重构。

* 轻松支撑 ≥ 32 槽、总吞吐 ≥ 100 Tb/s。

2. 高可靠性

* 多平面交换板并行工作，任意一块板失效，流量可自动 reroute。

* 支持架构级 N+1、N+N 冗余（电源、风扇、控制板、数据板）。

3. 能效领先

* 由于分层分布，单板交换 ASIC 规模更小、工艺节点更先进，整体能效可达 0.2 W/Gb/s。

4. 故障隔离与维护便利

* 局部故障无需停机，在线替换与滚动升级成为可能。

3.3 挑战与优化

*控制平面复杂性

* 分布式路由与仲裁必须支持秒级收敛与微秒级故障检测。

* BGP EVPN、Segment Routing 与 P4 可编程数据平面的结合，为 CLOS 控制平面提供灵活性。

*流量平衡与延迟抖动

* ECMP 策略与负载均衡算法需精细调校，避免中间层微小拥塞带来的整体延迟抖动。

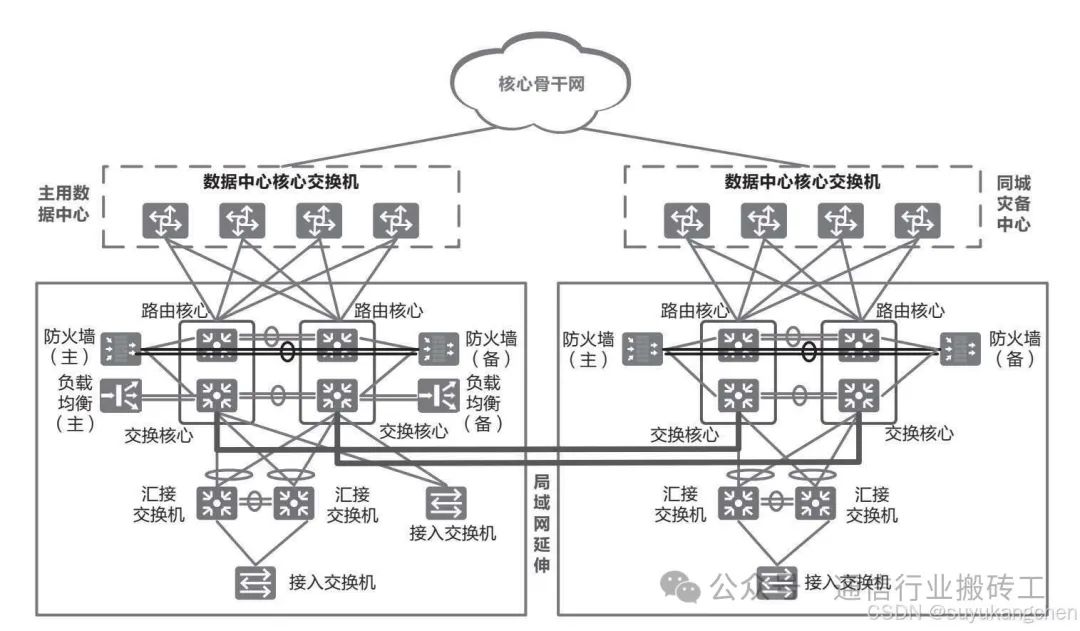

3.4 商用典范

4. 架构对比与选型指导

从上表可见，不同架构在核心指标上各有侧重，设计选型需紧贴业务侧重点。

4.1 选型要点

1. 超低时延→ Full-Mesh（适合微秒级金融、科研）

2. 高吞吐、规模小→ Crossbar（适合中型云、边缘）

3. 大规模、持续可用→ CLOS（适合超大规模数据中心、电信核心）

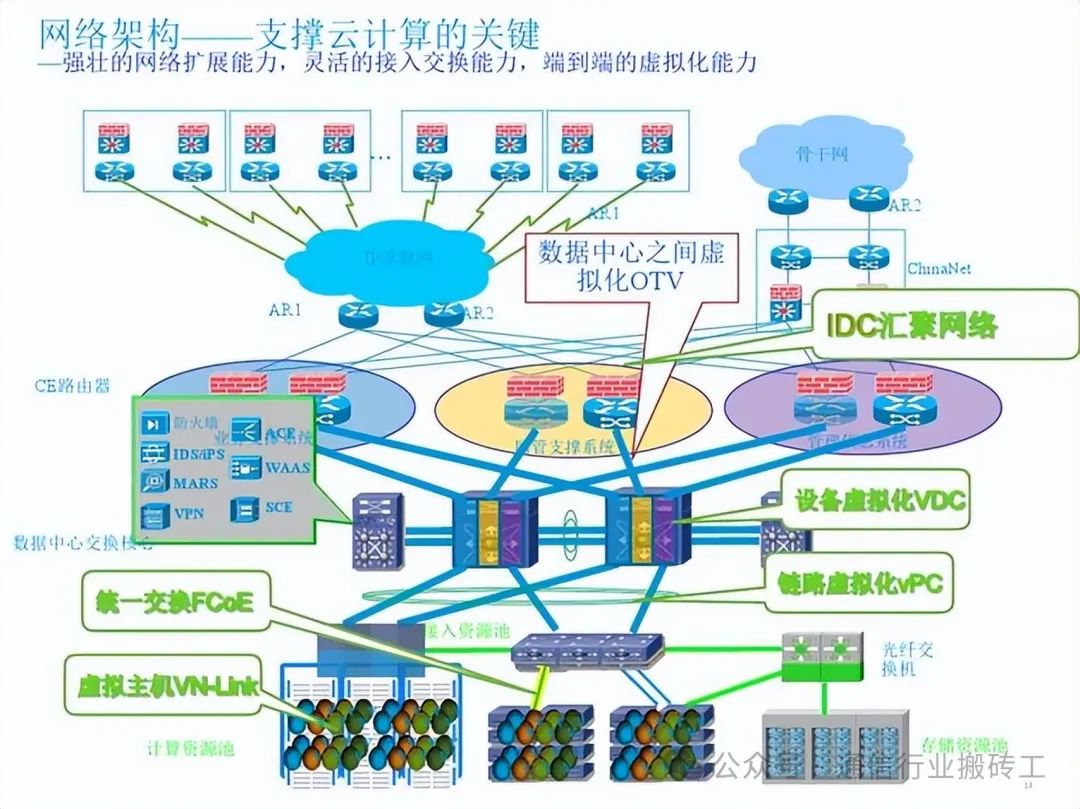

5. 结论与展望

在 5G、AI 大模型及云原生应用的驱动下，核心交换机需求向百Tb/s 级吞吐、7×24 h 高可用、极致能效发展。

*Full-Mesh：依旧是超低时延的黄金方案，但规模与能效限制其难以普及。

*Crossbar：优于 Full-Mesh 的吞吐与能效，仍面临单点故障与扩展瓶颈。

*CLOS：凭借线性扩展、多层冗余与最低能耗，已成为当下核心交换机的主流架构。

未来，伴随可编程交换芯片（P4）、光电集成及 AI 驱动的自适应调度技术，三种架构有望在融合与细分场景中持续演进。对于交换机设计人员而言，理解各架构的原理与优劣，是实现高性能网络解决方案的基础。
