在思科的开源软件VPP（Vector Packet Processing）系统中，Mactime插件的主要功能是监视并记录网络接口上的MAC地址活动。这一特性支持基于MAC地址的过滤功能，常用于网络管理，以控制哪些设备可以访问网络资源。以下是该功能的一些常见应用场景及其具体应用方式：

时间控制：允许时间段通过：你可以设置路由器，在特定的时间段内允许特定MAC地址的设备访问网络。例如，你可以设置家庭网络在晚上10点到早上6点之间不允许游戏机连接到互联网。禁止时间段通过：相反地，也可以设置在某些时段内阻止特定MAC地址的设备连接网络。
限速：可以用来对基于MAC地址的流量进行限速。这意味着你可以为特定设备设定一个最大上传或下载速度，以确保不会因为单一设备消耗过多带宽而影响其他设备的使用。
黑名单/白名单：可以创建一个黑名单来阻止未经授权的设备连接到网络，或者创建一个白名单只允许已知的设备连接。
统计功能：提供关于MAC地址活动的统计信息，如活跃的MAC地址数量、每个MAC地址的流量等。

下面以时间控制中允许时间段通过来介绍mactime相关的配置。运行vpp进程，我们创建一个tap接口用来内核和vpp之间的通信，并分别配置ip地址。

root@learning-vpp:~/workspace/vpp# ifconfig tap0
tap0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.1.2  netmask 255.255.255.0  broadcast 192.168.1.255
        inet6 fe80::fe:9dff:fe6b:d47f  prefixlen 64  scopeid 0x20<link>
        ether 02:fe:9d:6b:d4:7f  txqueuelen 1000  (Ethernet)
        RX packets 150  bytes 14400 (14.4 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 1835  bytes 86134 (86.1 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

内核接口tap0地址是02:fe:9d:6b:d4:7f，接下来我们配置mactime，我们设置10:10-10:12之间允许mac地址通过的。在内核上长ping vpp中接口ip。

 binary-api mactime_add_del_range name pc1  mac 02:fe:9d:6b:d4:7f allow-range Sat - Sat 10:10-10:12

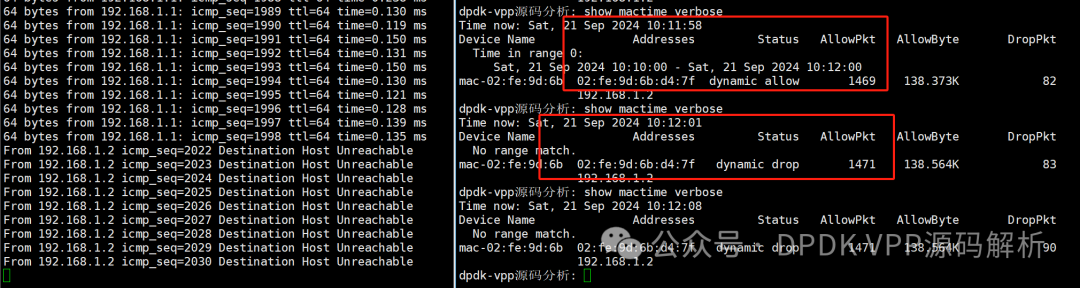

配置完毕之后观察如下：在10:10-10:12之间时，可以ping通192.168.1.1的，当时间10:12：01秒再次查询统计时，已经无法ping通了。

当执行下面命令

binary-api mactime_add_del_range name pc1  mac 02:fe:9d:6b:d4:7f del

删除对mac地址限制之后，有可以ping通了。

下面我们通过设置trace抓取转发流程如下：

01:46:06:935832: virtio-input
  virtio: hw_if_index 1 next-index 11 vring 0 len 98
    hdr: flags 0x00 gso_type 0x00 hdr_len 0 gso_size 0 csum_start 0 csum_offset 0 num_buffers 1
01:46:06:935842: mactime
  MACTIME: src mac 02:fe:9d:6b:d4:7f device mac-02:fe:9d:6b:d4:7f result pass

01:46:06:935850: ethernet-input
  IP4: 02:fe:9d:6b:d4:7f -> 02:fe:b5:0f:ac:51
01:46:06:935857: ip4-input
  ICMP: 192.168.1.2 -> 192.168.1.1
    tos 0x00, ttl 64, length 84, checksum 0x5e50 dscp CS0 ecn NON_ECN
    fragment id 0x5905, flags DONT_FRAGMENT
  ICMP echo_request checksum 0x789b id 9
01:46:06:935864: ip4-lookup
  fib 0 dpo-idx 7 flow hash: 0x00000000
  ICMP: 192.168.1.2 -> 192.168.1.1
    tos 0x00, ttl 64, length 84, checksum 0x5e50 dscp CS0 ecn NON_ECN
    fragment id 0x5905, flags DONT_FRAGMENT
  ICMP echo_request checksum 0x789b id 9
01:46:06:935870: ip4-receive
    fib:0 adj:7 flow:0x00000000
  ICMP: 192.168.1.2 -> 192.168.1.1
    tos 0x00, ttl 64, length 84, checksum 0x5e50 dscp CS0 ecn NON_ECN
    fragment id 0x5905, flags DONT_FRAGMENT
  ICMP echo_request checksum 0x789b id 9
01:46:06:935875: ip4-icmp-input
  ICMP: 192.168.1.2 -> 192.168.1.1
    tos 0x00, ttl 64, length 84, checksum 0x5e50 dscp CS0 ecn NON_ECN
    fragment id 0x5905, flags DONT_FRAGMENT
  ICMP echo_request checksum 0x789b id 9
01:46:06:935877: ip4-icmp-echo-request
  ICMP: 192.168.1.2 -> 192.168.1.1
    tos 0x00, ttl 64, length 84, checksum 0x5e50 dscp CS0 ecn NON_ECN
    fragment id 0x5905, flags DONT_FRAGMENT
  ICMP echo_request checksum 0x789b id 9
01:46:06:935881: ip4-load-balance
  fib 0 dpo-idx 2 flow hash: 0x00000000
  ICMP: 192.168.1.1 -> 192.168.1.2
    tos 0x00, ttl 64, length 84, checksum 0x1f06 dscp CS0 ecn NON_ECN
    fragment id 0x984f, flags DONT_FRAGMENT
  ICMP echo_reply checksum 0x809b id 9
01:46:06:935886: ip4-rewrite
  tx_sw_if_index 1 dpo-idx 2 : ipv4 via 192.168.1.2 tap0: mtu:9000 next:3 flags:[] 02fe9d6bd47f02feb50fac5
10800 flow hash: 0x00000000
  00000000: 02fe9d6bd47f02feb50fac51080045000054984f400040011f06c0a80101c0a8
  00000020: 01020000809b000909c02dd6ee66000000008d8b0d00000000001011
01:46:06:935888: tap0-output
  tap0 flags 0x02180005
  IP4: 02:fe:b5:0f:ac:51 -> 02:fe:9d:6b:d4:7f
  ICMP: 192.168.1.1 -> 192.168.1.2
    tos 0x00, ttl 64, length 84, checksum 0x1f06 dscp CS0 ecn NON_ECN
    fragment id 0x984f, flags DONT_FRAGMENT
  ICMP echo_reply checksum 0x809b id 9
01:46:06:935893: mactime-tx
  MACTIME: src mac 02:fe:b5:0f:ac:51 device mac-02:fe:9d:6b:d4:7f result pass

01:46:06:935898: tap0-tx
    buffer 0xa7af4: current data 0, length 98, buffer-pool 0, ref-count 1, trace handle 0x0
                    local l2-hdr-offset 0 l3-hdr-offset 14
  hdr-sz 0 l2-hdr-offset 0 l3-hdr-offset 14 l4-hdr-offset 0 l4-hdr-sz 0
  IP4: 02:fe:b5:0f:ac:51 -> 02:fe:9d:6b:d4:7f
  ICMP: 192.168.1.1 -> 192.168.1.2
    tos 0x00, ttl 64, length 84, checksum 0x1f06 dscp CS0 ecn NON_ECN
    fragment id 0x984f, flags DONT_FRAGMENT
  ICMP echo_reply checksum 0x809b id 9

通过上面的转发流程和下面的代码中可以了解到mactime节点挂载点存在2个，rx对应mactime节点是在device-input arc feature上，tx对应mactime-tx是在interface-output节点上。

VNET_FEATURE_INIT (mactime, static) =
{
  .arc_name = "device-input",
  .node_name = "mactime",
  .runs_before = VNET_FEATURES ("ethernet-input"),
};

VNET_FEATURE_INIT (mactime_tx, static) = {
  .arc_name = "interface-output",
  .node_name = "mactime-tx",
  .runs_before = VNET_FEATURES ("interface-output-arc-end"),
};

请注意，虽然MAC地址过滤提供了一定程度的安全性，但它并不是绝对安全的方法，因为MAC地址可以被伪造。因此，最好将MAC地址过滤与其他安全措施（如强密码保护、最新的加密标准等）结合起来使用。
