Axure教程:实现表格数据展示

作者头像
凡梦星尘
发布2024-11-20 17:28:15
发布2024-11-20 17:28:15
9340
举报
文章被收录于专栏:Hugo博客Hugo博客

通常在系统管理后台中,使用列表(表格)形式展示数据是最为常见的方式。而在使用Axure设计产品原型时想实现这个数据列表却不太容易,或许常见的做法就是使用矩形拼凑起来,还有就是直接使用表格控件来布局。但是这都不太方便,首先就是布局麻烦,其次就是数据修改比较麻烦。接下来给大家介绍下如何使用表格+中继器控件实现数据列表。

其实在实际的原型设计过程中,都会在表格+中继器的基础上增加个矩形框一起使用。这也是迫于无奈,在Axure上面表格无法实现单元格的合并。因此通常表格只能把表格做为数据列表中的表头,然后再利用中继器的数据填充功能来展示数据部分。当遇到一些需要合并的单元格时,矩形框便发挥了它的强大作用。下面就着重来讲下中继器如何来显示数据:

  • 创建中继器,双击进入中继器删除里面的初始内容

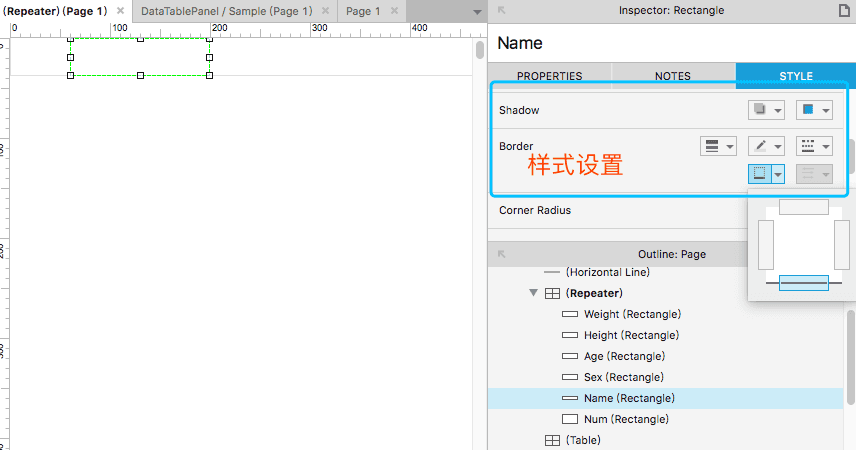

  • 创建与表格相同列数的矩形框,高度可自定义,宽度保持与表格对应列相同,给每个元件起个名字(配备自己喜欢的风格,后续数据就会复制当前的样式)

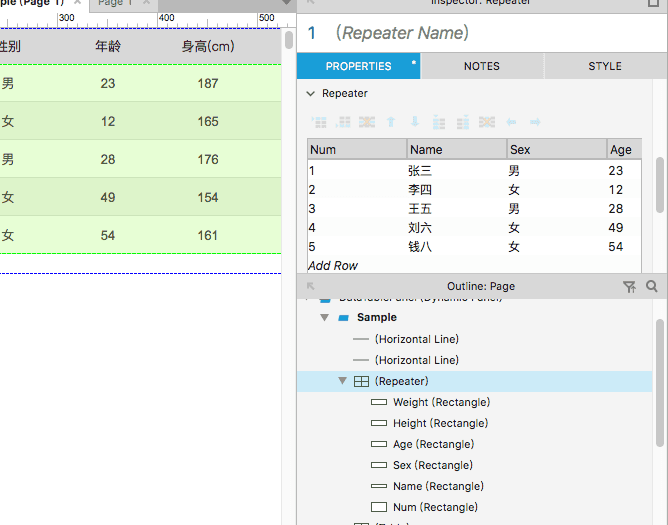

  • 选择中继器,在属性(Properties)中找到Repeater,创建与表格列数相同的列并起名(建议保持与上一步的名称相同),最后填充示例数据

注:可以直接在Excel中编辑数据,然后直接拷贝到中继器里面

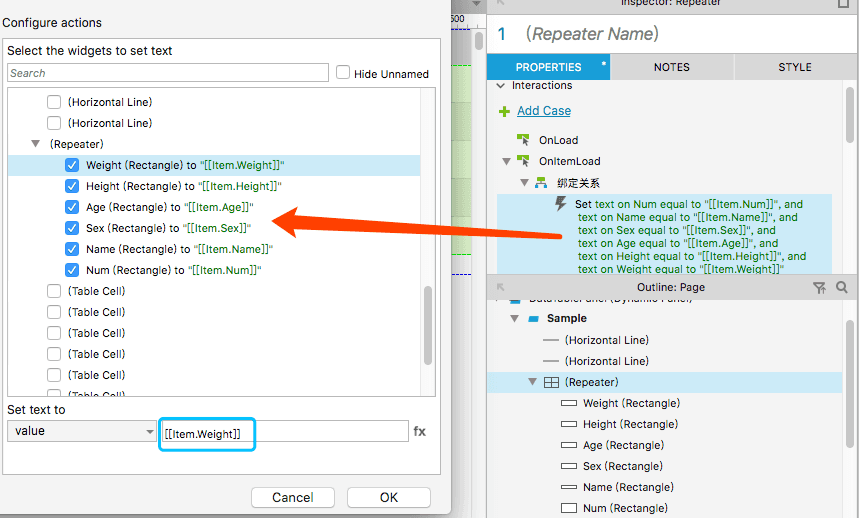

  • 选择中继器,添加个Case用于绑定数据与矩形框的关系

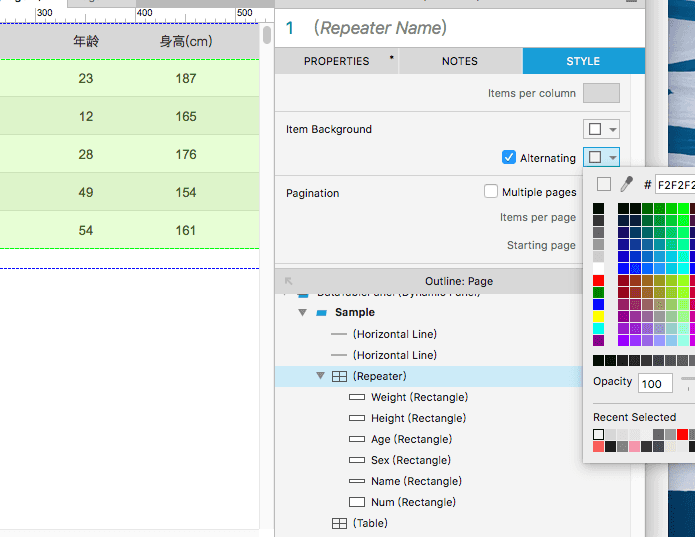

  • 设置隔行换色效果,选择中继器,在Style中找到Item Background勾选Alternating然后配对奇偶行的前景色

注:如果在中继器里面使用矩形框,一定要把其背景色设置为无,不然隔行换色就不起效果,这个教训惨痛的。

这些便是关于在Axure中实现表格数据实现,如遇到一些复杂的要求,可以以此为参考,自由的发挥想象。

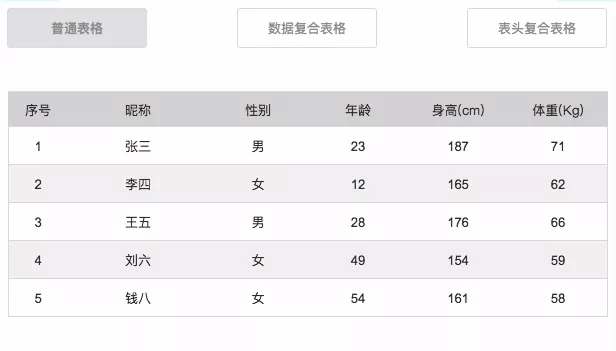

整体的效果如下:


PS:

示例源文件下载: 数据表格.rp
