电子围栏系统施工组织设计

1. 系统概述

电子围栏系统，就是在周界设置脉冲电子围栏探测器，形成一道电子围墙进行防范和管理。电子围栏系统既可以从物理上阻挡入侵人员的侵入，又可以及时通过声光报警器发出报警信号并将警情传输至管理中心。系统的工作流程是当有人非法翻越围墙或破坏，探测器可立即将警情传送到管理中心，管理中心对报警信号进行接收和处理，电脑上弹出的高速铁路入侵区域的监控画面；中心值班人员通知巡逻中的保安人员立刻赶往现场处理。中心保安人员在现场处理完毕后，对报警主机及探测器的报警状态进行恢复。现场报警同时也能警号报警，提醒附近人员注意。

报警原理

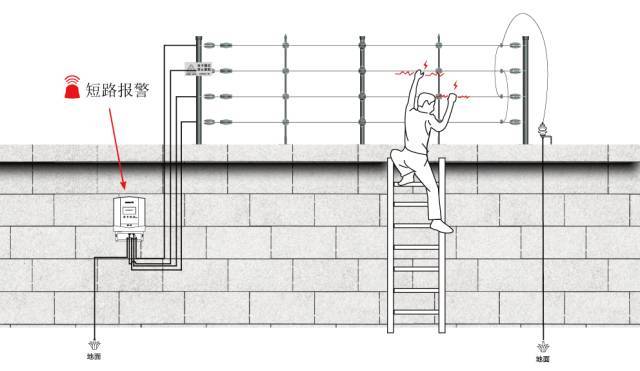

短路报警

从脉冲主机上发射出分为正负两个回路的高压脉冲,正高压在正5000V至正10000V的高压脉冲电,负高压在负5000V至负10000V的高压脉冲电,正负相间,任何一根线和大地之间都有5000V以上的电压差,任何相邻两根线都有将近10000V的电压差。

断路报警

当触碰任何一根围栏导线的时候都会受到脉冲电的打击,同时碰触到两根围栏线更会受到电击,防范非常严密.当入侵者试图剪断围栏 强行进入则会发生报警.换个角度讲,围栏上运行的脉冲电压在5000V---10000V之间,报警电压直是3000V和10000V,当外界扰动或者破坏,使围栏电压泄露,泄露到3000V以下或者电压升高10000V以上则会发生报警.

2. 系统说明

1）系统前端由管理键盘、电子围栏、警灯组成。系统触发报警时，警灯发出报警信号。

2）采用标准RS-485总线制通信方式，施工布线简单，实现脉冲主机和键盘之间双向通讯。

3）键盘内置可连接30个防区，一路虚拟电子地图联动进行实时监控，通信方式多种选择可以通过RS-485总线传输、也可以通过TCP/IP总线网络进行传输，真正实现了网络控制。通过局域网、广域网可以实现远程操作，对电子围栏系统各个防区布防、撤防、系统查看、视频监控等功能。

4）报警中心有电子地图、控制键盘、打印机、视频监控网络组成。当前端触发报警时，电子地图显示报警防区，视频监控设备联动，跟踪报警防区，监控画面显示报警防区画面，同时发出报警信号。

5）在控制中心通过联动模块与监控系统周界围墙摄像机联动，每个防区联动一个摄像机。在报警发生时，监控系统可根据报警防区的报警信号，将监控画面切换至报警区域，方便安保人员对警情的处理。

6）该系统信息化集成度高，通过互联网可以实现远程对该系统控制、集成报警设备可以及时准确发出报警信息，反应迅速，方便使用。

3. 系统设计

本方案设计使用4线制电子围栏系统，共设计25个双防区主机，共计50个报警防区，与围墙上的红外枪机基本一一对应。在某一区域发生报警时，管理中心监控大屏上马上弹出此区域的监控画面。

4. 设备组成

Ø脉冲主机

技术参数

外观参数

前端围栏

电子围栏前端部分是电子围栏系统的重要组成部分，为了保证电子围栏整个系统的正常运行和较长的使用寿命，电子围栏前端必须具有抗高压、抗污、抗氧化、耐腐蚀等基本功能，电子围栏前端由几十种配件组成，每一种配件都是专业为电子围栏研发、开模定制生产的，本设计中采用的配件曾获得过多项设计专利。

电子围栏前端由终端拉线杆、终端杆绝缘子、承力杆、承力杆绝缘子、收紧器、合金导线、高压绝缘导线、警示牌，终端杆固定夹等组成。
