微型滚珠衬套导向组件结构详解及性能优势

 在自动化设备、精密仪器和各类小型测量设备中，对导向系统的要求往往更为严格。微型滚珠衬套导向组件凭借其结构紧凑、运行顺畅、精度高等特点，成为这类应用中的关键部件。本文将从结构组成、功能特点以及典型应用三个方面，系统介绍微型滚珠衬套导向组件的核心优势与应用价值。

一、微型滚珠衬套导向组件的结构组成

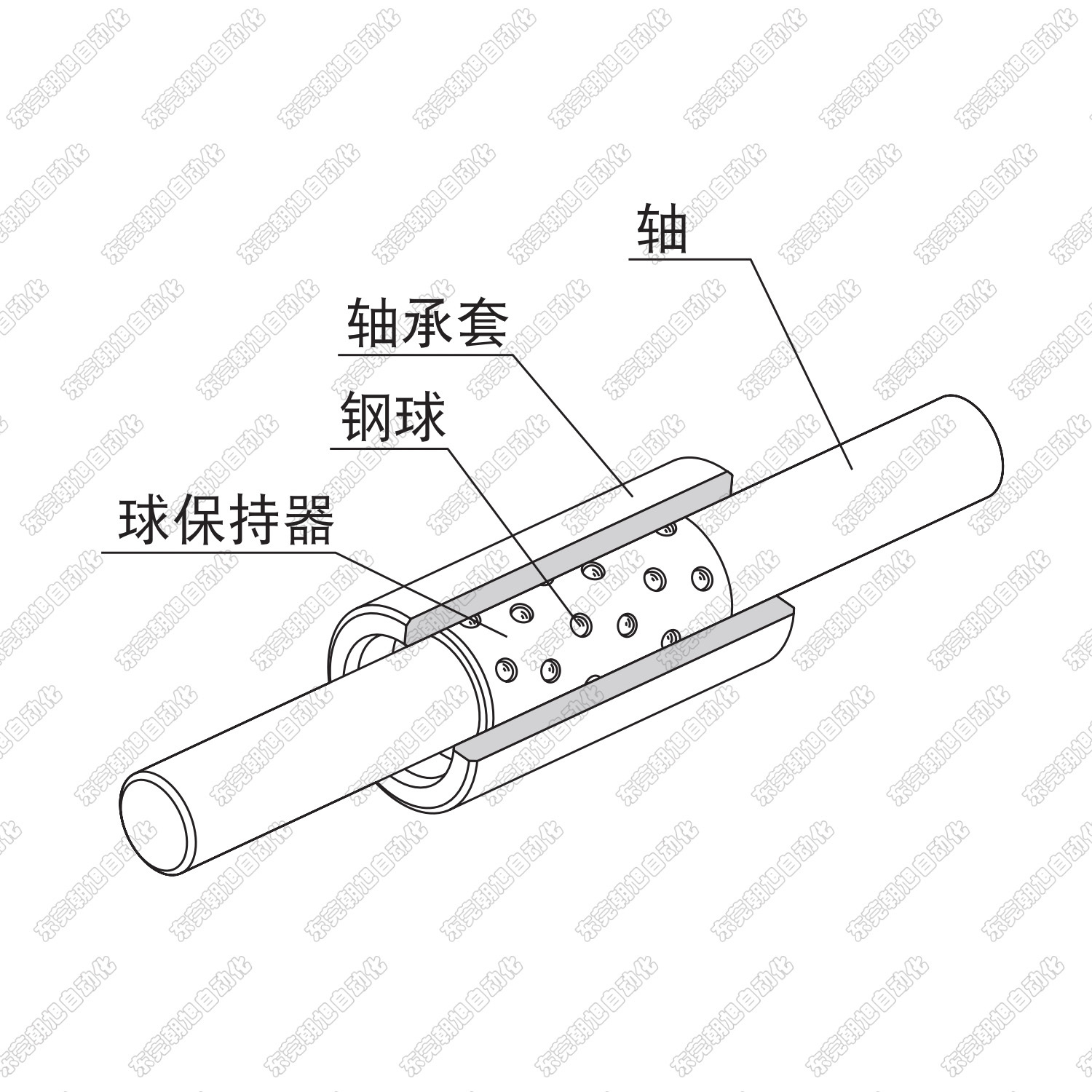

微型滚珠衬套导向组件通常由三大核心部分构成：

精密导向轴：作为整体运动的轨迹基准，其直线度与表面粗糙度对组件的运行效果有直接影响。

球保持器：用于均匀分布钢球，保证运动过程中的顺畅性，同时防止钢球脱落。

轴承套：与导向轴形成配合，承载和导向钢球运动，是实现滚动功能的重要结构。

微型滚珠衬套导向组件的设计特点在于其断面形状非常小，使得装配后组件间隙控制在极低范围内，从而确保了运行时的稳定性与低阻力。这种结构特别适合用于安装空间有限、对运行平稳性要求极高的场合。

二、高精度带来的应用保障

在高精度应用中，组件本身的制造标准至关重要。微型滚珠衬套导向组件中的钢球符合JIS B 1501精密级标准，钢球圆球度公差控制在0.0003毫米以内，有效提升了整套组件的重复定位精度与运动一致性。

球保持器采用铜合金材质，并结合独特的钢球固定结构设计，即使在高速频繁运行状态下，也能稳定保持钢球位置，防止钢球脱落或发生错位问题，从而确保导向系统长期运行中的可靠性。

三、耐久性：长期运行也稳定

在对耐用性要求较高的工作环境中，微型滚珠衬套导向组件同样展现出不俗的表现。其关键在于以下三方面的工艺保障：

精选材料：导向轴和轴承套均选用高强度钢材，并经过严格的热处理和精密研磨，提升了硬度和耐磨性。

超精加工滚动面：对滚动接触面进行精细处理，降低摩擦系数，减少磨损。

合理的钢球排列方式：通过密集、均匀的排列方式，并避免钢球轨道重叠，有效分散载荷，提升整体使用寿命。

即便在长期连续运转的场景中，微型滚珠衬套导向组件依旧能够保持良好的运动精度和顺滑感，广泛应用于高稳定性、高可靠性要求的精密设备之中。

四、典型应用场景

微型滚珠衬套导向组件广泛应用于对精度与稳定性要求较高的小型设备中，常见的应用包括：

光学测量设备主轴：实现高精度直线运动，确保测量精度和重复性。

自动绘图仪及办公自动化设备：提升设备响应速度与定位精度。

电子计量与称重设备：如数字式测长仪、自动秤等，保证检测过程的重复性与稳定性。

电磁阀执行结构：用于控制滑动部件的位置变化，提升反应效率和使用寿命。

计算机终端及微型装配机构：用于高频动作场景，保证高效运行。

五、总结

微型滚珠衬套导向组件以其结构紧凑、运行平稳、精度高、耐用性强等优势，广泛服务于现代工业设备的小型化与智能化进程。在未来，随着对高精密运动控制系统的需求不断增长，此类高性能导向组件将拥有更广阔的应用前景。
