问需要在选择子图时显示X轴标签
EN

Stack Overflow用户

提问于 2019-06-29 21:51:32

回答 1查看 914关注 0票数 6

子图显示了问题:当由子图表选择的窗口导航时，x比例尺没有标签。

如何在这个动态窗口视图中添加x轴标签？

备注

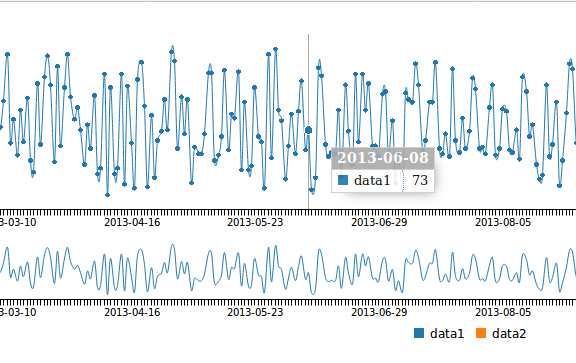

这是没有选择窗口的图表，

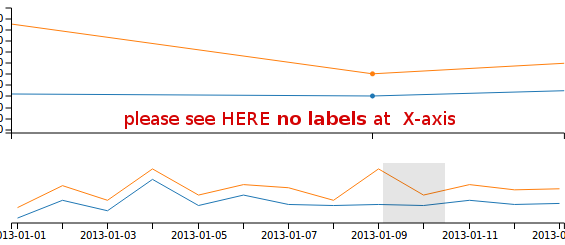

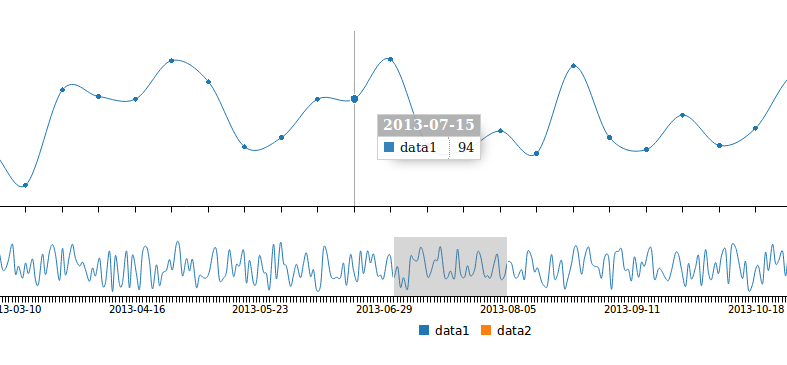

这是一个选择窗口的图表：

看到了吗？没有x轴标签，即使它存在(在本例中是不同的一天)对每个点。

使用@schustischuster的示例编辑(更多一些数据增强) http://jsfiddle.net/xodyq92n/

 // more x-axis data to show the problem
 ['x', '2013-01-01', '2013-01-02', '2013-01-03', '2013-01-04',
       '2013-01-05', '2013-01-06', '2013-01-07', '2013-01-08',
       '2013-01-09', '2013-01-10', '2013-01-11', '2013-01-12',
       '2013-01-13'
 ]

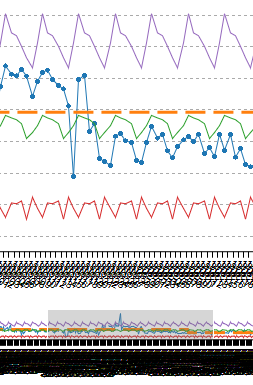

请注意@bur quete后面的提示关于culling: false和子图控件在画笔上。我的现实生活数据中有600项用于x轴，所以不剔除会造成很大的模糊：

然后，问题可以归结为需要“中间剔除”。

javascript

d3.js

c3.js

回答 1

Stack Overflow用户

回答已采纳

发布于 2019-07-10 02:22:24

先前关闭剔除的解决方案

与其关闭culling，然后删除多余的标签，我仍然启用它，并在放大时强制在主图表中显示标签。这可以在这把小提琴上查看。

或者检查下面的片段；

const TICK_WIDTH = 35;
var chart = document.getElementById("c3_chart");
var visibilityThreshold = chart.clientWidth / TICK_WIDTH;

function addLabelToTicks() {
  var allTicks = document.querySelectorAll("#c3_chart .c3-axis-x.c3-axis > g");
  var visibleTicks = Array.from(allTicks)
    .filter(tick => !tick.querySelector("line[x1='0'][x2='0'][y2='0']"));
  if (visibleTicks.length < visibilityThreshold) {
    visibleTicks.forEach(tick => tick.querySelector("text").style.display = "block");
  }
}

var chart = c3.generate({
  bindto: '#c3_chart',
  data: {
    x: 'x',
    //        xFormat: '%Y%m%d', // 'xFormat' can be used as custom format of 'x'
    columns: [
      ['x', '2013-01-01', '2013-01-02', '2013-01-03', '2013-01-04', '2013-01-05', '2013-01-06',
        '2013-01-07', '2013-01-08', '2013-01-09', '2013-01-10', '2013-01-11', '2013-01-12', '2013-01-13', '2013-01-14', '2013-01-15', '2013-01-16', '2013-01-17', '2013-01-18', '2013-01-19',
        '2013-01-20', '2013-01-21', '2013-01-22', '2013-01-23', '2013-01-24', '2013-01-25', '2013-01-26'
      ],
      ['data1', 30, 200, 100, 400, 150, 250, 160, 150, 160, 150, 200, 160, 170, 30, 200, 100, 400, 150, 250, 160, 150, 160, 150, 200, 160, 170],
      ['data2', 130, 340, 200, 500, 250, 350, 320, 200, 500, 250, 350, 300, 310, 130, 340, 200, 500, 250, 350, 320, 200, 500, 250, 350, 300, 310]
    ]
  },
  subchart: {
    show: true,
    onbrush: addLabelToTicks
  },
  axis: {
    x: {
      type: 'timeseries',
      tick: {
        rotate: 25,
        //culling: false,
        format: '%Y-%m-%d'
      }
    }
  }
});

.c3 svg {
  font: 10px sans-serif
}

.c3 line,
.c3 path {
  fill: none;
  stroke: #000;
}


/* In this example I changed the line color to red for c3_chart_2 */

#c3_chart_2.c3 line,
#c3_chart_2.c3 path {
  fill: none;
  stroke: red;
}

.c3 text {
  -webkit-user-select: none;
  -moz-user-select: none;
  user-select: none
}

.c3-bars path,
.c3-event-rect,
.c3-legend-item-tile,
.c3-xgrid-focus,
.c3-ygrid {
  shape-rendering: crispEdges
}

.c3-chart-arc path {
  stroke: #fff
}

.c3-chart-arc text {
  fill: #fff;
  font-size: 13px
}

.c3-grid line {
  stroke: #aaa
}

.c3-grid text {
  fill: #aaa
}

.c3-xgrid,
.c3-ygrid {
  stroke-dasharray: 3 3
}

.c3-text.c3-empty {
  fill: gray;
  font-size: 2em
}

.c3-line {
  stroke-width: 1px
}

.c3-circle._expanded_ {
  stroke-width: 1px;
  stroke: #fff
}

.c3-selected-circle {
  fill: #fff;
  stroke-width: 2px
}

.c3-bar {
  stroke-width: 0
}

.c3-bar._expanded_ {
  fill-opacity: .75
}

.c3-target.c3-focused {
  opacity: 1
}

.c3-target.c3-focused path.c3-line,
.c3-target.c3-focused path.c3-step {
  stroke-width: 2px
}

.c3-target.c3-defocused {
  opacity: .3!important
}

.c3-region {
  fill: #4682b4;
  fill-opacity: .1
}

.c3-brush .extent {
  fill-opacity: .1
}

.c3-legend-item {
  font-size: 12px
}

.c3-legend-item-hidden {
  opacity: .15
}

.c3-legend-background {
  opacity: .75;
  fill: #fff;
  stroke: #d3d3d3;
  stroke-width: 1
}

.c3-tooltip-container {
  z-index: 10
}

.c3-tooltip {
  border-collapse: collapse;
  border-spacing: 0;
  background-color: #fff;
  empty-cells: show;
  -webkit-box-shadow: 7px 7px 12px -9px #777;
  -moz-box-shadow: 7px 7px 12px -9px #777;
  box-shadow: 7px 7px 12px -9px #777;
  opacity: .9
}

.c3-tooltip tr {
  border: 1px solid #CCC
}

.c3-tooltip th {
  background-color: #aaa;
  font-size: 14px;
  padding: 2px 5px;
  text-align: left;
  color: #FFF
}

.c3-tooltip td {
  font-size: 13px;
  padding: 3px 6px;
  background-color: #fff;
  border-left: 1px dotted #999
}

.c3-tooltip td>span {
  display: inline-block;
  width: 10px;
  height: 10px;
  margin-right: 6px
}

.c3-tooltip td.value {
  text-align: right
}

.c3-area {
  stroke-width: 0;
  opacity: .2
}

.c3-chart-arcs-title {
  dominant-baseline: middle;
  font-size: 1.3em
}

.c3-chart-arcs .c3-chart-arcs-background {
  fill: #e0e0e0;
  stroke: none
}

.c3-chart-arcs .c3-chart-arcs-gauge-unit {
  fill: #000;
  font-size: 16px
}

.c3-chart-arcs .c3-chart-arcs-gauge-max,
.c3-chart-arcs .c3-chart-arcs-gauge-min {
  fill: #777
}

.c3-chart-arc .c3-gauge-value {
  fill: #000
}

<script src="https://cdnjs.cloudflare.com/ajax/libs/d3/3.5.5/d3.min.js"></script>
<script src="https://cdnjs.cloudflare.com/ajax/libs/c3/0.4.10/c3.min.js"></script>

<body>
  <br><br>
  <div id="c3_chart" style="width: 90%; height: 270px"></div>

它是如何工作的？标签总是生成的，但隐藏在display:none css配置中。因此，我的解决方案是始终跟踪顶部图表中可见滴答的#，当它低于某个阈值时(例如放大)，然后始终显示这些隐藏标签(display:block)。

警告

当您更新某些类名的c3 & d3时，该函数可能无法工作，或者对象的层次结构可能会发生变化，因此需要更新函数中的逻辑。至少，我保持了功能纯js，所以没有麻烦，第三方版本的变化，影响它。

票数 4
