问图的顶点位置类似于其他一些图
EN

Stack Overflow用户

提问于 2019-04-23 17:40:20

回答 2查看 145关注 0票数 0

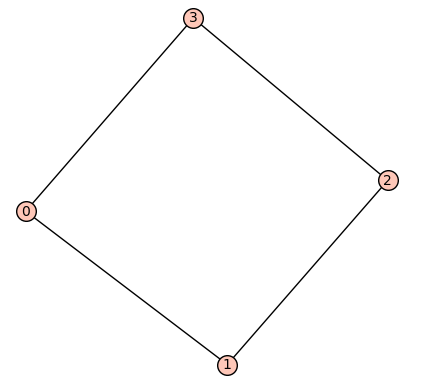

我试图绘制一些图，它是互补的，我希望在绘制它们时，顶点在同一个位置。例如，在绘制具有4个顶点的圈图时：

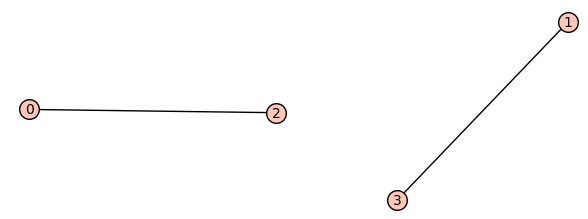

我希望能够绘制它的互补(边1-3和0-2)，而在同一位置的顶点。相反，在绘制它是互补的时候，我得到了以下信息：

我试着用字典来表示位置，但是，当我用n个顶点绘制多个位置时，这只适用于特定的情况。

graph

sage

plot

回答 2

Stack Overflow用户

回答已采纳

发布于 2019-04-25 01:53:57

对于您的特定用例，我认为有一个很好的方法.complement()可以保留这一点。

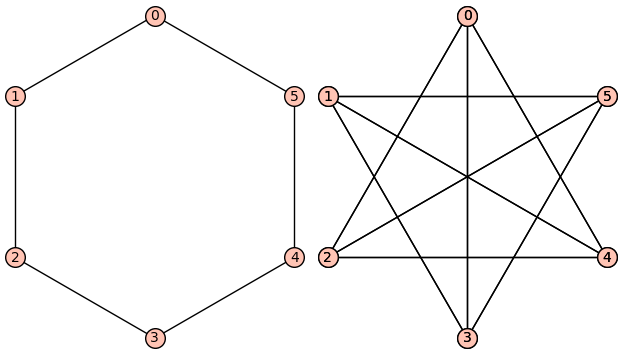

sage: H = graphs.CycleGraph(6)
sage: graphics_array([H.plot(),H.complement().plot()])

但是，通常您可能希望在相同的位置上绘制另一张图，并且

使用字典

确实是你想在这里做的。一个简单的例子是你的第一个，但我调整了新的图形，使它不再是一个补充。

sage: G = graphs.CycleGraph(4)
sage: pos_dict = G.get_pos()
sage: pos_dict
{0: (0.0, 1.0), 1: (-1.0, 0.0), 2: (0.0, -1.0), 3: (1.0, 0.0)}

这是一本有关的字典，一本位置字典。现在我做了一个新的图表，并试图用另一个来绘制它。

sage: G1 = Graph({1: [3,2], 2: [0]})
sage: graphics_array([G.plot(),G1.plot(pos=pos_dict)])

票数 1

Stack Overflow用户

发布于 2019-04-23 18:16:59

我为我的n个顶点问题找到了一个可行的解决方案。这是代码：

n = 6

# Don't modify
posi = {}
r = 1

G = Graph()
F = Graph()

for i in [0..(n-1)]:
    for j in [0..(n-1)]:
        if i==(j+1)%n or j==(i+1)%n :
            G.add_edge( (i ,j) )
F = G.complement()

for i in [0..(n-1)]:
    if n % 2 != 0 and i == 0:
        x=0.5
        y=i
    else:
        if i < n/2:
            x=-0.15 if i%2 !=0 else 0.15 #Avoid consecutive vertices to be in-line
            y=i
        else:
            x=0.85 if i%2 !=0 else 1.15  #Avoid consecutive vertices to be in-line
            y=i-r
            r = r+2
    posi[i] = [x, y]

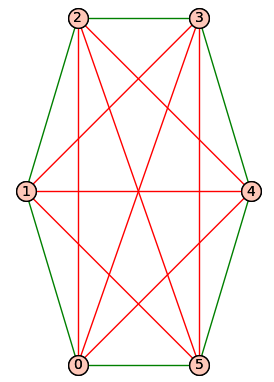

结果(也把它们放在一起)：

在写这篇文章的时候，我觉得有一些“更酷”的方法可以做到这一点，但这是完美的。

票数 0
