造成Abaqus分析时网格扭曲过大的原因是什么？

Abaqus作为一款广泛应用于工程仿真领域的有限元分析软件，凭借其强大的非线性分析能力和多物理场耦合功能，在汽车、航空航天、机械制造等行业中扮演着重要角色。然而，在实际分析过程中，用户常会遇到**网格过度扭曲（Element Distortion）**的问题，这不仅会导致计算收敛困难，还可能使仿真结果偏离真实物理规律。本文将围绕这一现象展开讨论，并深入分析其成因与应对策略。

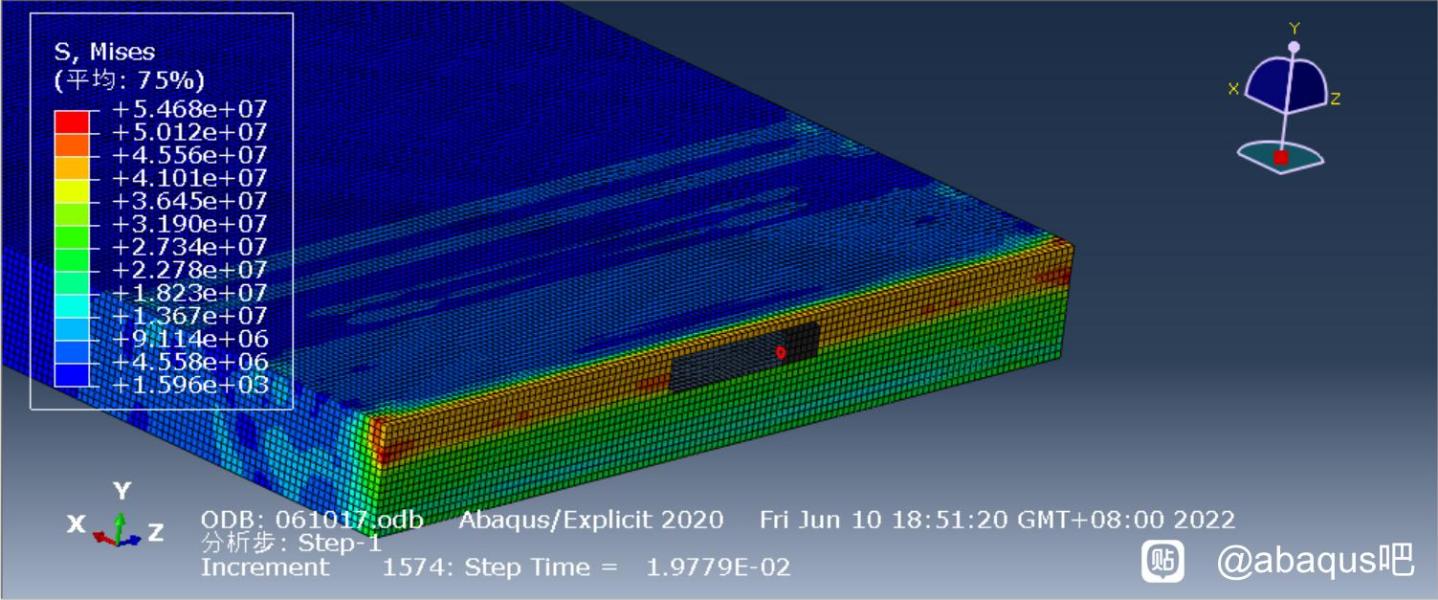

IMG_256

一、网格扭曲的本质与Abaqus的底层逻辑

在有限元分析中，网格单元的形状变化直接影响计算精度。Abaqus通过单元形函数描述材料变形，当单元因过度拉伸、压缩或剪切导致形状畸变时，雅可比矩阵（Jacobian Matrix）行列式趋近于零或为负值，此时软件会判定网格失效。这种现象常见于以下场景：

1. 材料非线性与大变形耦合 当分析涉及超弹性材料（如橡胶）或塑性变形时，材料本身的大应变特性与几何非线性（NLGEOM）效应叠加，单元可能因无法适应位移场变化而扭曲。例如，在橡胶密封圈压缩仿真中，若未合理控制时间增量步，局部区域网格会因过度压缩产生“自穿透”。
2. 接触条件处理不当 接触对（Contact Pair）的滑移、分离或穿透行为若未被正确约束，可能导致接触区域网格异常变形。例如在金属成型分析中，工具与坯料间的摩擦系数设置过高，可能引发局部网格畸变。
3. 初始网格质量缺陷 初始网格中存在高长宽比单元、凹面单元或过度扭曲的六面体单元，在变形过程中会放大几何缺陷。Abaqus虽具备网格自适应功能（Adaptive Meshing），但若基础网格质量不达标，自适应过程可能失效。

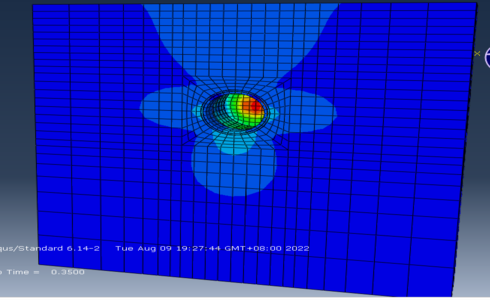

IMG_256

二、系统性解决方案与Abaqus功能活用

1. 材料模型与单元类型的适配

• 选择高阶单元：对于大变形问题，优先选用二阶单元（如C3D10M），其额外的中间节点能更好捕捉曲率变化。
• 启用混合单元（Hybrid Element）：针对不可压缩材料（如超弹性体），采用杂交公式单元（如C3D8H）可避免体积锁定问题。
• 自定义损伤准则：通过用户子程序（VUMAT/UMAT）定义材料失效判据，在单元扭曲前主动删除失效单元。

2. 接触算法优化

• 主从面分配原则：将刚性面设为主面（Master）、变形体表面设为从面（Slave），降低穿透风险。
• 接触刚度调整：采用“软接触”（Softened Contact）或动态调整接触刚度（CNOF/STIFFNESS SCALE），避免接触力突变引发不稳定。
• 增强约束方法：对复杂接触问题，使用“通用接触”（General Contact）替代传统接触对，结合面-面离散化（Surface-to-Surface）提高鲁棒性。

3. 求解器参数调优

• 时间增量控制：启用自动时间步（Automatic Stabilization）并设置最大允许应变增量（CELERITY），限制单步变形量。
• 沙漏控制：对减缩积分单元（如C3D8R）增加沙漏刚度（Hourglass Control），抑制非物理变形模式。
• 弧长法（Riks）应用：针对屈曲或塌陷等失稳问题，采用弧长法追踪平衡路径，避免因载荷突降导致求解崩溃。

三、工程实践中的关键注意事项

1. 预分析阶段验证 在提交完整模型前，使用Abaqus/Explicit进行准静态预分析（Dynamic/Explicit），通过可视化变形模式识别潜在畸变区域。
2. 多尺度建模策略 对局部大变形区域采用子模型技术（Submodeling），在全局模型中用粗网格计算边界条件，再在子模型中细化网格。
3. 后处理诊断工具 利用Visualization模块中的“单元质量检查”功能，监控雅可比行列式、长宽比等指标，结合XFEM（扩展有限元）标记失效单元。
4. 硬件资源平衡 对于涉及ALE（任意拉格朗日-欧拉）自适应网格的重拓扑分析，合理分配CPU与内存资源，避免因计算资源不足导致中断。

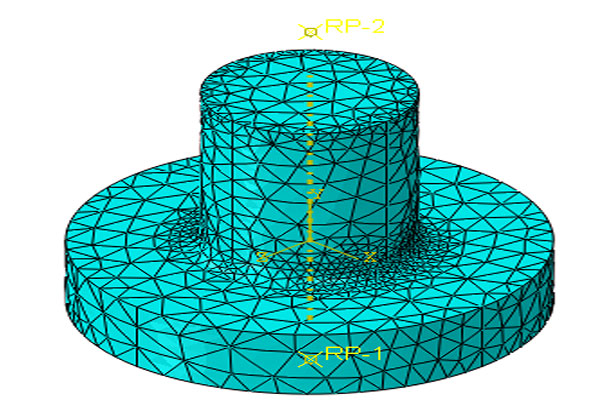

IMG_256

网格扭曲问题本质上是物理过程与数值离散化矛盾的体现。Abaqus为解决此类问题提供了丰富的工具链，但成功的关键在于工程师对模型参数的深刻理解与对软件功能的灵活组合。建议采用“分阶段验证”策略：先通过简化模型测试材料本构与接触算法，再逐步增加几何复杂性，最终实现计算精度与效率的平衡。在数字化转型趋势下，结合Python脚本实现参数自动化扫描与优化，将成为提升仿真效能的新方向。
