档案库房一体化管控平台：通过 RS485 标准协议联动恒湿净化一体机学习笔记

档案库房一体化管控平台：通过 RS485 标准协议联动恒湿净化一体机学习笔记

物联网 · 盛世宏博 · 档案一体化平台、RS485、Modbus RTU、恒湿净化一体机、联动控制

一、先建立认知：RS485 不是“连上就行”，而是“感知—决策—执行—回读—审计”的闭环

档案库房一体化管控平台里，恒湿净化一体机不是被“开关一下”的执行器，而是：

• 感知侧：回风温湿度、送风温湿度、臭氧浓度、滤网压差、故障码、运行模式
• 执行侧：加湿 / 除湿 / 净化 / 消毒 / 再热 / 强排
• 协议侧：RS485 物理层 + Modbus RTU（少数走 RTU-over-TCP）
• 平台侧：边缘网关采数 → 规则引擎判定 → 下发设定值/模式 → 回读确认 → 留审计

核心一句话：平台不直接“造气候”，平台只下发目标与约束，一体机本地闭环把湿度钉住。

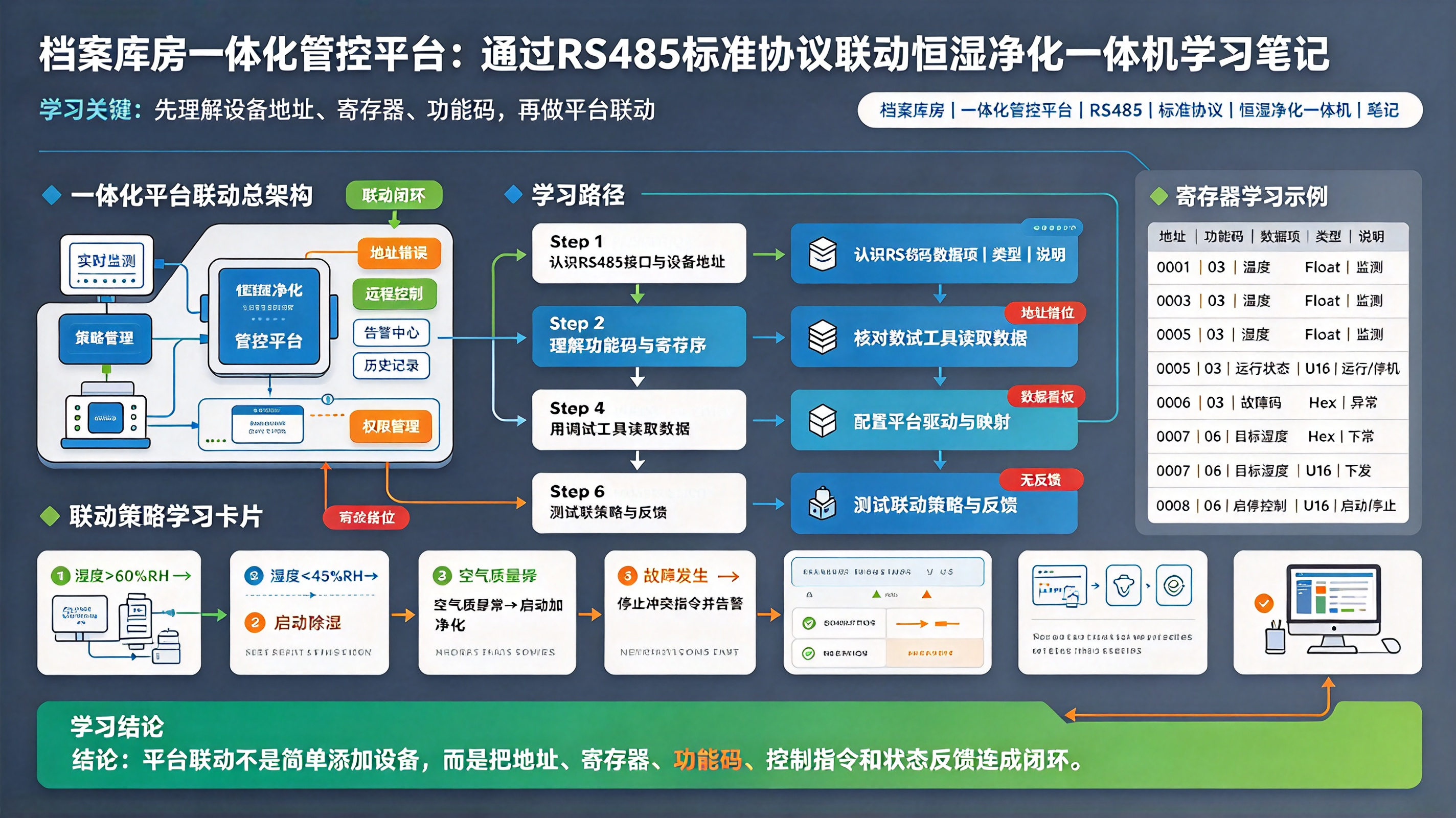

二、系统分层（写方案书就这么画）

[温湿度/PM2.5/门禁/烟感/水浸]
        │ RS485 / DI / AI
        ▼
[边缘网关]：Modbus RTU 轮询、点表映射、字节序修正、质量码、断网缓存
        │ MQTT / Modbus TCP / HTTP JSON
        ▼
[一体化管控平台]
    ├─ 空间模型：楼栋→库房→分区→架列
    ├─ 防护域：防潮/防高温/防霉/防尘/防有害气体
    ├─ 规则引擎：阈值+死区+趋势+分级
    ├─ 联动引擎：恒湿机/空调/新风/消毒/强排
    ├─ 审计中心：谁、何时、旧值→新值、结果
    └─ 展示层：PC/大屏/移动端

实时闭环放边缘，平台做“统管+审计+策略下发”，别把所有判断都扔到云端。

三、RS485 接入一体机的“标准动作”

1. 物理层底线

• 手拉手拓扑，不星型
• A 接 A、B 接 B，反接全总线不通
• 末端两台 120Ω 终端电阻，中间全关
• 屏蔽层单端接地（网关侧）
• 与动力线/变频线间距 ≥30cm
• 9600/8N1 或厂家标定参数，别盲目拉高波特率

2. 协议层点表（通用骨架）

0 基 / 1 基、字节序、缩放因子、功能码（03/06/10 支持情况）必须让厂家书面确认。

四、平台联动不是“超了就开”，是五段式

1. 判定：多点均值 + 防抖

• 传感器多点：回风 30% + 库房代表点 70%
• 滑动均值 / EMA 滤波
• 连续 N 个周期越限才动作，避免门开瞬间误启

2. 分级区间（湿度为例）

45~60%RH      稳态带：不动作
42~45 / 60~63 预警带：弹窗+趋势跟踪，不启机
<42 / >63     强制带：启加湿/除湿+净化
回落到 48~52  才允许回稳态（滞回死区）

温度同理：14~24℃，日波动 ≤±2℃、湿度 ≤±5%RH（JGJ 25 口径）。

3. 执行：一组写操作，不是一条指令

超标时平台真正下发的是：

1. 读 40014 本地/远程 → 必须是远程
2. 读门禁/烟感/人存 → 有人/门开/消防：禁消毒，只许恒湿
3. 写 40005 运行模式 = 自动/除湿/加湿
4. 写 40006 目标湿度 = 550（55.0%RH）
5. 写 40007 死区     = 30~50（3~5%RH）
6. 写 40010 净化     = 1
7. 回读 40005/40006/40010 确认
8. 写审计：slave_id / func / raw / before / after / operator / ts

多台一体机：按地址错峰 30s 一台，网关写队列同刻 ≤3 台，防压缩机同时启动跳电。

4. 互锁（最容易被忽略）

• 除湿运行 → 加湿输出强制 0
• 加湿运行 → 除湿输出强制 0
• 模式切换前延时 30s（防冷凝水倒灌/压缩机冲击）
• 普通库：湿度优先；特藏库：温度优先
• 门开 / 有人 / 消防 → UV、臭氧立刻停，恒湿可继续

5. 审计与回读

每次控制必须留：

时间点 / 库房 / 从站地址 / 操作人 / 原值 / 新值 / 回读结果 / 告警级

没有回读 = 假成功；没有审计 = 年检不过。

五、边缘自治：断网也不能让库房失守

平台挂了，边缘网关要能自己干这些事：

• 按本地阈值继续恒湿
• 死区/最小运行时长/启停间隔本地算
• 通讯中断 → 一体机切本地自动模式，不停机
• 门禁开门 → 硬接点停 UV/臭氧
• 断网数据带时标缓存，恢复后补传
• NTP 时钟同步，避免趋势曲线错乱

云边权责：边缘管“现在怎么动”，平台管“该不该这么动、以后怎么查”。

六、典型联动场景（可直接进方案）

1. 湿度 58% 上行​ → 风机提速、湿膜预湿停、冷凝预除湿，不急着开压缩机
2. 湿度 >63%​ → 除湿+净化，回落到 58% 以下才停
3. 湿度 <42%​ → 湿膜加湿，回到 48% 以上才停
4. PM2.5/TVOC 超标​ → 净化全开，消毒按“无人窗口”排程
5. 夜间无人 20:00​ → 进消杀窗口：等离子常开，UV/臭氧按时间表启动
6. 门禁开门​ → 消毒秒停，平台记事件
7. 臭氧 > 安全阈​ → 停消毒 + 强排风机 + 短信告警
8. 烟感/消防​ → 停所有空调/恒湿机（防助燃），门禁解锁，视频复核
9. 一体机离线​ → 标 STALE/OFFLINE，相邻库房补测，工单派运维
10. 多机振荡​ → 开回滞死区 + 最小运行时 + 错峰启动，曲线从锯齿变平线

七、最常踩的 8 个坑（笔记重点）

1. “湿度>60 就写开机”​ → 设备震荡、能耗爆炸、压缩机短循环
2. 只写 run_mode，不写目标值和死区​ → 设备按自己出厂逻辑跑
3. 不回读​ → 平台显示“执行成功”，设备根本没切远程
4. 12 台同时下发​ → 配电柜跳闸
5. 消毒只看时钟​ → 有人时点臭氧，安全事故
6. 回风温度当库房温度用​ → PID 追假目标，差 2~3℃
7. 0xFFFF/0x7FFF 直接入库​ → 曲线出现 6553%RH
8. 平台 ping 通=设备在线​ → RS485 设备没有 IP 存活概念，要看数据新鲜度

八、验收口径（平台联动篇）

• 湿度稳态：±3%RH（24h）
• 湿度均匀性：全库 ≤±5%RH
• 门开→消毒停：≤1s
• 臭氧越限→强排：≤3s
• 写指令回读一致率：100%
• 断网 72h：边缘恒湿不失控
• 控制审计：100% 可回溯
• CRC 错误率：<0.1%~0.5%
• 多机启动电流峰：错峰后不超配电余量

九、一句话收口

档案库房一体化平台通过 RS485 联动恒湿净化一体机，本质是把“人跑过去按开关”变成“多点感知 → 边缘闭环 → 平台治理 → 审计留痕”。 协议只是管道，真正值钱的是：死区防抖、湿温解耦、加湿除湿互锁、消毒安全联锁、错峰限流、断网自治、控制可审计——这七件事做全，档案库房才叫“一体化管控”，不然只是“能远程点一下”。
