过去十年，档案馆的八防十防监控经历了从“人工抄表”到“二维组态”的进化。二维组态图（SCADA）虽然比表格直观，但本质上仍是“抽象符号”：一个红点代表温湿度，一条线代表风管，一张平面图代表库房。这种“上帝视角”的二维监控，难以表达档案库房复杂的空间梯度（如热岛效应、层间温差）和立体风险（如顶部漏水、底部返潮、背风死角）。

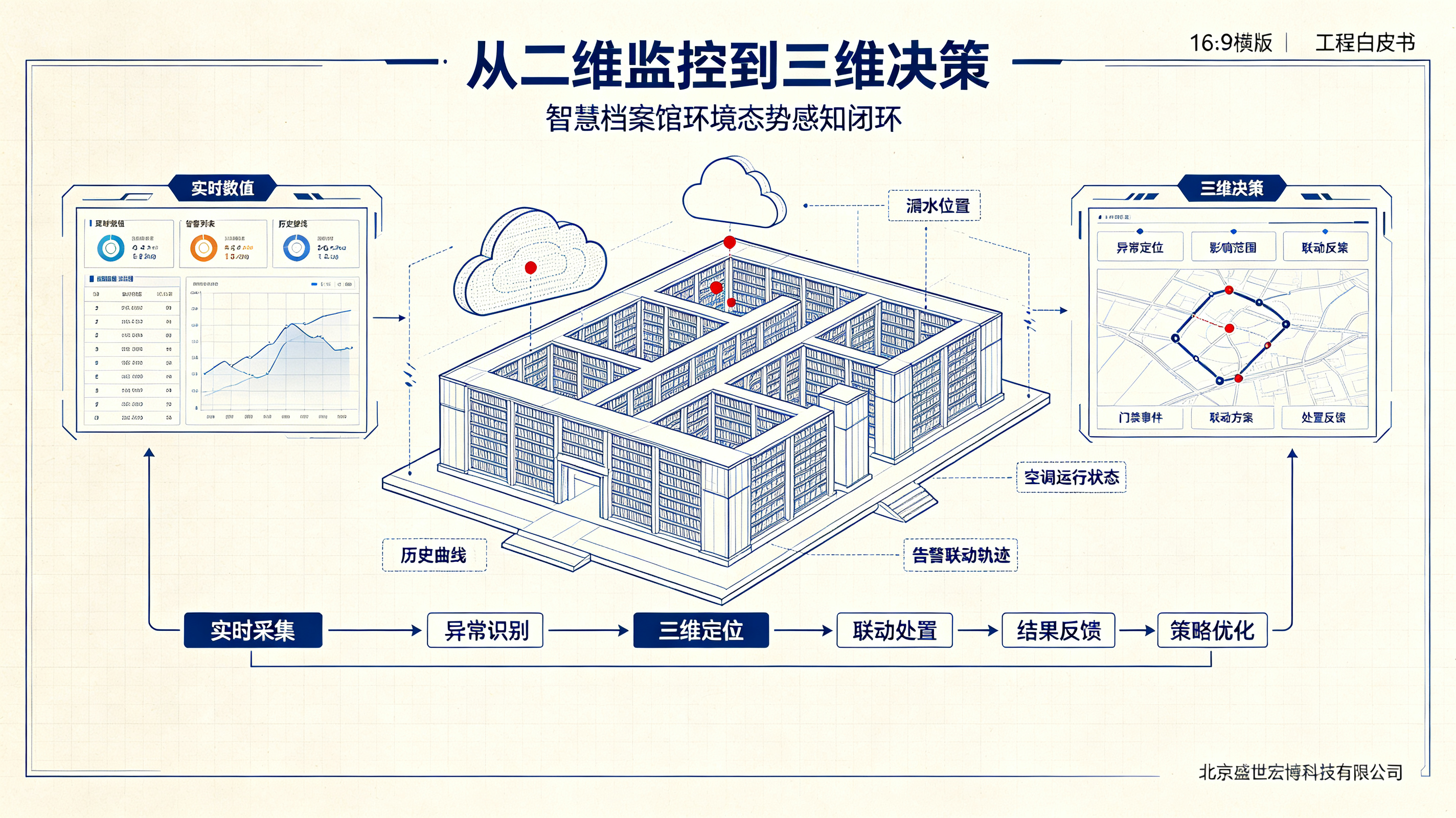

真正的智慧档案馆环境态势感知，必须完成从“二维平面”向“三维立体”的跃迁。通过大数据云服务 + 数字孪生引擎，将八防十防的物理参数映射为三维空间里的“场”，实现从“看数值”到“看态势”的根本转变。

一、二维监控的“认知盲区”

在二维组态时代，我们常遇到以下难以解释的现象：

1. 平面达标，立体超标：二维图显示库房平均温度 22℃，但实际顶层温度 28℃（热空气上浮），底层湿度 70%（地面返潮）。二维平均值掩盖了空间差异。
2. 点状报警，面状无知：某个温湿度探头报警，运维人员只知道“那个点”有问题，却无法直观判断影响范围（如空调出风口结冰导致下游 5 列密集架温湿度异常）。
3. 静态展示，动态缺失：二维图无法模拟空气流动、热量传递、污染物扩散等动态过程。当发生水浸或火灾时，无法预判蔓延趋势。
4. 数据孤岛，关联困难：二维界面难以同时叠加温湿度、空气质量、设备状态、门禁记录等多维信息，无法形成综合研判。

二、三维态势感知的核心：构建“环境场”

基于数字孪生的三维监控，核心不是画一个好看的模型，而是构建高精度的环境态势场。

1. 空间插值：从“离散点”到“连续场”

利用克里金插值（Kriging）或反距离加权（IDW）算法，将离散分布的传感器数据，插值为整个库房空间连续分布的温湿度、PM2.5、TVOC 等标量场。

• 实现：在 3D 引擎中，根据插值结果，为库房空间的每个体素（Voxel）赋予属性值。
• 效果：不再显示“探头 A 温度 25℃”，而是显示“库房 A 区空间温度分布云图”。

2. 矢量场可视化：空气流动的“透视眼”

通过计算流体动力学（CFD）仿真或基于多点风速数据重构，生成库房内的风速矢量场。

• 实现：在 3D 模型中，用箭头、流线或粒子动画表示空气流动方向和速度。
• 价值：直观展示送风口射流是否到达死角、回风口是否有短路、新风机引入的室外污染空气是否直接冲击档案架。

3. 多场耦合：八防十防的立体叠加

将不同防护维度的“场”进行叠加分析：

• 温湿-污染场：高温高湿区域（霉菌风险）与 TVOC 高值区域（装具释放）的叠加，定位“高危档案区”。
• 温湿-安防场：温度异常区域（可能火灾）与门禁/视频告警区域的叠加，确认火情真实性。
• 污染-通风场：室外 PM2.5 高值通过新风系统进入，与室内净化器作用范围的叠加，评估净化效率。

三、大数据驱动的三维态势推演

三维态势感知不仅是“看现在”，更是“预未来”。大数据云服务为三维推演提供算力与算法支撑。

1. 历史态势回溯

• 功能：在 3D 模型中，时间轴回放过去任意时刻的环境场分布。
• 应用：复盘“某日湿度超标”事件，查看当时的温湿度场演变过程、设备联动时序、人员出入记录，精准定位原因（如除湿机故障、门窗未关、室外高湿空气侵入）。

2. 未来态势预测

• 模型：基于 LSTM（长短期记忆网络）或物理模型，结合室外气象预报、库房围护结构热工性能、设备运行策略，预测未来 24 小时库房三维环境场变化。
• 推演：
  • 梅雨季推演：预测未来一周库房底部湿度变化趋势，提前启动除湿机，并模拟不同除湿策略下的效果。
  • 火灾烟气扩散推演：假设某点发生火灾，模拟烟气在三维空间中的扩散路径、速度，评估对档案的影响，优化排烟与疏散策略。
  • 污染扩散推演：模拟新入馆档案释放的乙酸或甲醛在库房内的扩散范围，指导隔离存放与通风策略。

3. 应急态势仿真

• 场景：水浸、火灾、熏蒸剂泄漏。
• 仿真：在 3D 模型中注入“虚拟灾害”，模拟其在三维空间中的扩散、影响范围、设备联动效果。
• 决策支持：生成最优处置方案，如“关闭 B 区防火阀，启动 A 区排风机，优先转移 C 区特藏档案”。

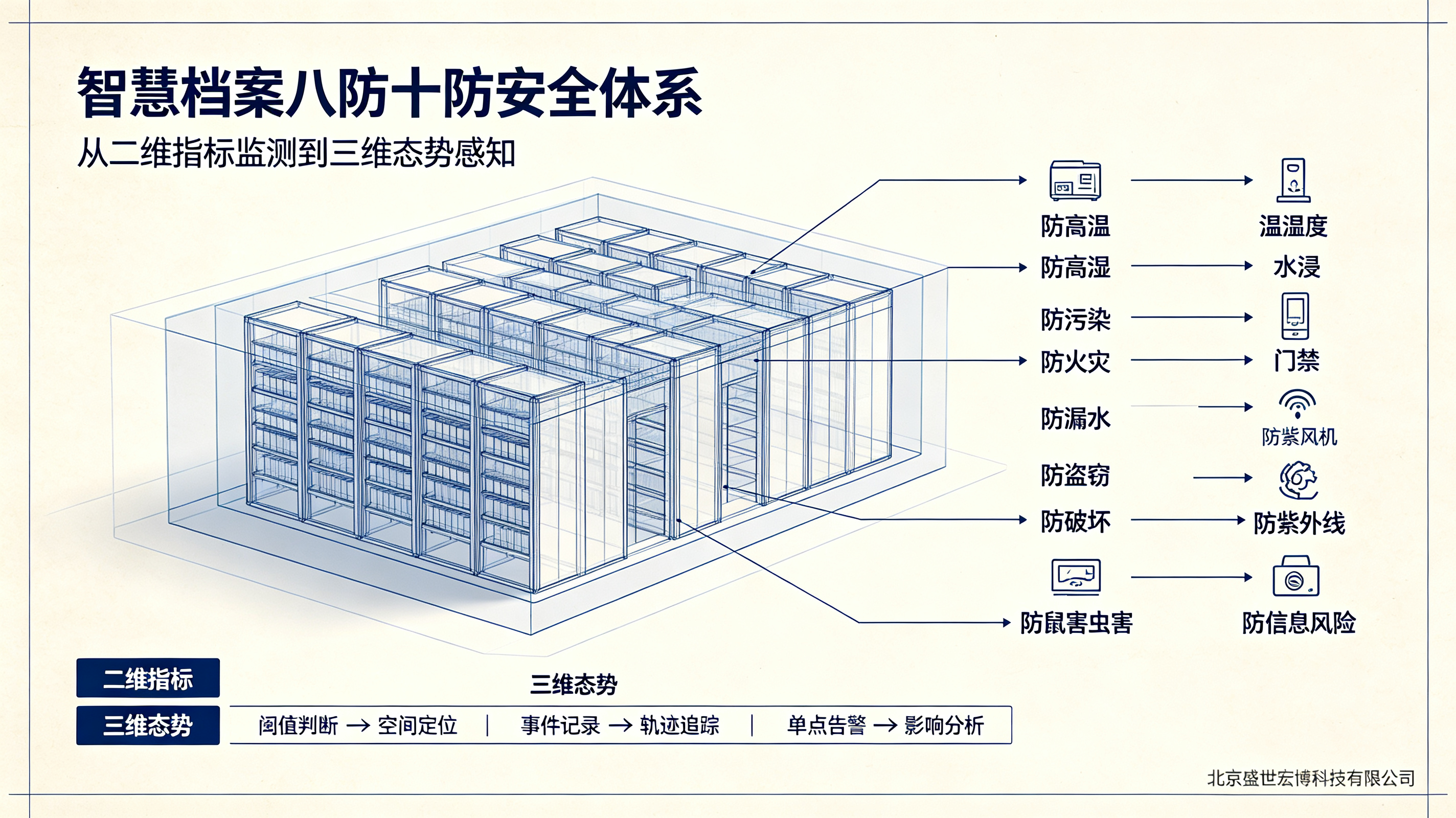

四、八防十防在三维空间中的具体落地

1. 防潮/防高温：三维热力图

• 展示：在 3D 库房模型中，用颜色渐变（蓝→绿→黄→红）展示温度与湿度分布。
• 诊断：一眼识别“热顶”、“冷墙”、“湿角”。例如，发现靠近外墙的区域湿度偏高，提示需要加强墙体防潮处理。

2. 防尘/防污染：三维浓度场

• 展示：用半透明体积云或粒子密度表示 PM2.5、TVOC 浓度。
• 溯源：发现某区域 PM2.5 浓度异常，通过 3D 流线追溯污染源（如新风滤网破损、人员带入、装具起尘）。

3. 防火/防水：三维风险场

• 防火：烟感、温感报警在 3D 模型中高亮，结合 CFD 烟气扩散模拟，显示火灾影响范围。
• 防水：水浸传感器报警，在 3D 模型中显示积水深度（根据液位传感器数据），模拟水流蔓延路径，指导排水与档案转移。

4. 防盗/防光：三维监控场

• 防盗：红外双鉴、门禁告警在 3D 模型中触发，联动最近摄像机画面弹窗，并在模型上显示入侵路径。
• 防光：光照度传感器数据在 3D 模型中以亮度或颜色表示，识别光照超标区域（如窗户附近），指导加装遮光帘。

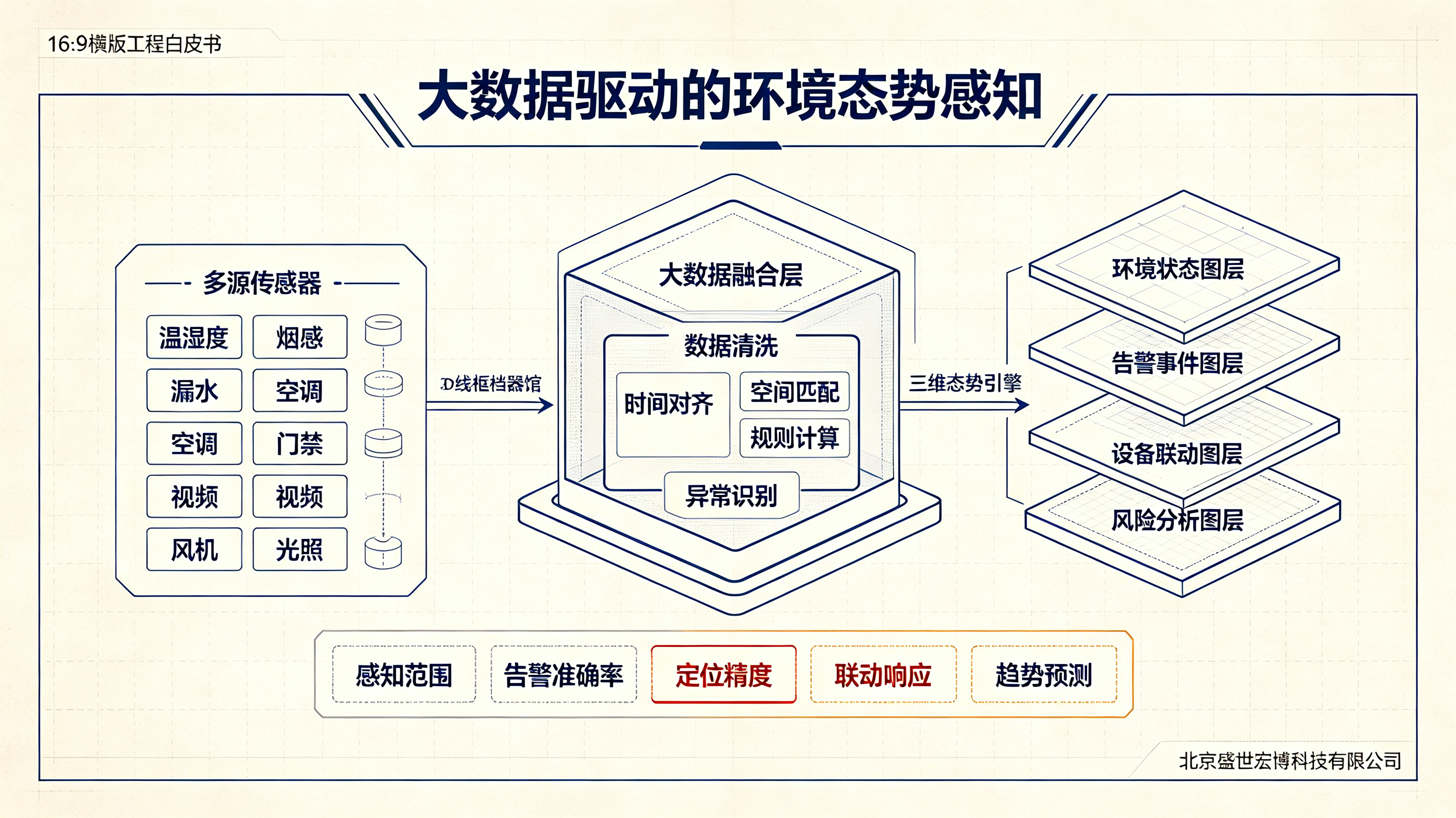

五、系统架构：云边端协同的三维引擎

[物理库房]
 传感器阵列（温湿度、PM2.5、TVOC、光照、水浸、烟感...）
        │ 实时数据流
        ▼
[边缘网关]
 数据预处理 · 协议转换 · 本地联动 · 三维数据缓存
        │ MQTT / WebSocket
        ▼
[大数据云平台]
 时序数据库（TSDB）· 空间数据库（PostGIS）· 模型库
 插值计算 · CFD仿真 · AI预测 · 态势分析 · 规则引擎
        │ 三维态势数据（JSON/二进制）
        ▼
[WebGL 3D 引擎]（浏览器/大屏）
 模型加载 · 纹理映射 · 粒子系统 · 体积渲染 · 交互控制

• 边缘侧：负责高频数据采集、初步清洗、本地联动，并缓存三维态势所需的基础数据，确保断网时基本监控不中断。
• 云端：负责重计算任务（插值、CFD、AI 预测）、历史数据存储、多源数据融合与态势分析。
• 前端：基于 WebGL（如 Three.js、Cesium）的 3D 引擎，实现高性能的三维可视化与交互。

六、实施挑战与对策

1. 数据稀疏性问题：传感器数量有限，难以精确构建三维场。
   • 对策：结合 CFD 仿真与少量实测数据进行校正；利用同类型库房数据迁移学习；增加低成本传感器密度。
2. 计算性能问题：三维插值、CFD 仿真计算量大，实时性要求高。
   • 对策：采用边缘-云协同计算，边缘处理实时数据，云处理复杂仿真；使用 GPU 加速；优化算法，降低计算复杂度。
3. 模型精度问题：3D 模型与实际库房存在偏差，影响态势感知准确性。
   • 对策：采用激光扫描（LiDAR）进行高精度建模；定期校准模型坐标与传感器位置；建立模型误差修正机制。
4. 业务融合问题：如何将三维态势有效融入档案日常管理流程。
   • 对策：设计面向不同角色（馆长、运维、安保）的三维视图；开发基于三维的巡检、告警、处置、报表功能；加强人员培训。

七、总结：从“监控”到“洞察”

基于大数据与数字孪生的三维环境态势感知系统，将智慧档案馆的八防十防提升到了一个新的高度：

• 从“点”到“场”：不再关注孤立的数据点，而是洞察整个库房空间的环境态势。
• 从“静态”到“动态”：不仅能查看当前状态，还能回溯历史、预测未来、仿真推演。
• 从“被动”到“主动”：基于态势感知，提前发现隐患，主动优化控制策略，实现预防性保护。
• 从“人防”到“技防”：通过三维可视化与智能分析，降低对人工经验的依赖，提升管理的科学性与精准性。

这不仅是技术的升级，更是档案管理理念的革命——从“保管档案”转向“保护档案生存环境”，从“被动应对”转向“主动干预”，为档案的长久保存构筑起一道坚不可摧的“数字防线”。
