车载和工控设备存储总出问题？SD NAND为什么能扛住这些恶劣场景

一台工控设备部署在新疆戈壁，白天机箱内温度冲到80℃，夜间跌到-30℃。运行8个月后，存储芯片开始频繁报坏块，系统重启丢失数据——这不是假设，而是2025年某电力物联网项目真实踩过的坑。

选存储芯片时，很多人只看容量和价格，却忽略了场景本身对可靠性的极限要求。车载、工控、智能穿戴，这三个领域的存储需求差异很大，但有一个共同点：环境不可控，出了问题代价极高。

车载场景：-40℃到85℃只是起点，随机掉电才是真杀手

车载T-BOX、行车记录仪、OBD诊断设备面临的存储挑战远超消费电子：

• 宽温：发动机舱附近温度可超85℃，北方冬季-40℃冷启动是常态
• 随机掉电：车辆启停、电瓶亏电、碰撞断电，存储芯片可能在写入过程中突然掉电
• 长寿命要求：车载设备生命周期通常8-10年，中途更换存储芯片的成本远超芯片本身

传统TLC eMMC在车载场景的短板很明显：消费级工作温度0℃~70℃，超出范围不保证数据完整性；擦写寿命500-3000次，日志型应用2-3年就可能写穿；随机掉电没有专项保护机制，断电时正在写入的page容易损坏。

以米客方德SD NAND为例，它在车载场景的针对性优势体现在可靠性层面：

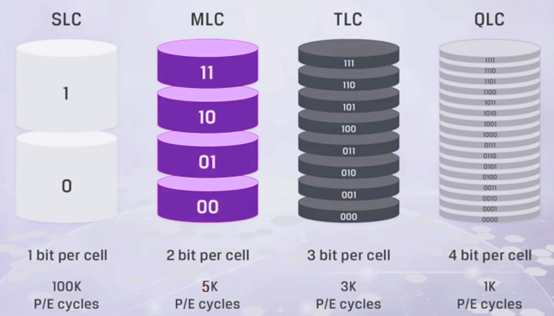

• 采用工业级SLC/pSLC颗粒（SLC即每个存储单元只存储1bit数据，相比TLC存储3bit，在极端温度下的数据保持力有本质差异），支持-40℃~85℃全温域稳定工作
• 擦写寿命SLC达10万次、pSLC达3万次，按每天写入2GB计算，4GB SLC理论寿命超过50年
• 通过万次随机掉电测试——这不是实验室数据，是量产验证结果，内嵌掉电保护逻辑，异常断电时利用内部电容完成当前写入操作

目前已有国内车载T-BOX厂商在量产项目中用米客方德SD NAND替代eMMC，反馈最直接的变化是：产线测试阶段"存储异常"的不良率从1.2%降到0.3%以下。

工控场景：7×24运行，坏块管理和寿命监测缺一不可

工控设备（PLC、数据采集终端、工业网关）的存储使用模式是"小数据、高频次、长周期"——每小时写几KB的状态数据，但连续运行5年10年不停机。这种模式对存储芯片的考验不是峰值性能，而是长期稳定性。

两个关键能力决定了工控存储的成败：

坏块管理：Flash颗粒出厂就有坏块，运行中还会不断产生新坏块。如果主机侧没有坏块管理逻辑，数据直接写到坏块上就是静默损坏——系统不会报错，但数据已经错了。米客方德SD NAND内部控制器自动处理坏块标记和替换，还集成了磨损均衡和ECC纠错，对主机完全透明。相比之下，裸SPI NAND需要开发者自行实现坏块管理代码，调试周期长且容易出隐患。

寿命监测：工控设备不能等存储坏了才换，需要提前预判。米客方德SD NAND内置的Smart Function可以通过CMD56指令读取芯片健康信息：总写入数据量、当前坏块数、预估剩余寿命、累计异常掉电次数。这种"智能可维护性"在同类产品中构成了差异化优势——运维团队据此制定更换计划，从"坏了再修"变成"到期即换"，避免非计划停机。

一个实用的选型判断：如果你的工控项目需要7×24运行超过3年，且存储数据不可丢失，优先选择带Smart Function的SLC/pSLC方案，而不是单纯比价格的TLC方案。

智能穿戴场景：寸土寸金，2层板也要能跑

智能手环、儿童手表、医疗贴片这类穿戴设备对存储的诉求很特别：

• 面积比性能重要：PCB空间极度紧张，11.5×13mm的eMMC封装可能根本放不下
• 功耗敏感：待机电流每多1μA都会影响续航
• 开发周期短：消费电子迭代快，3个月出原型、6个月量产是常态

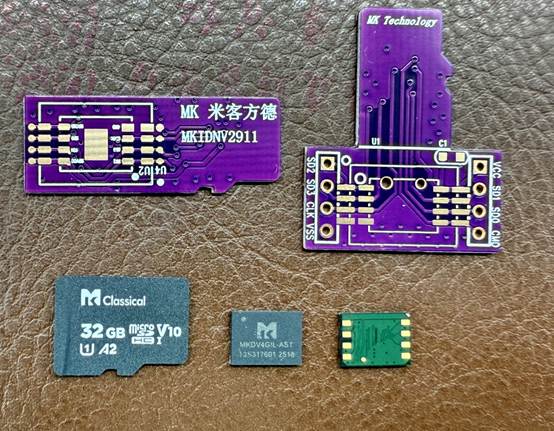

SD NAND的LGA-8封装只有6×8mm，面积不到eMMC的1/3，2层PCB即可工作。这意味着在空间受限的穿戴设备里，SD NAND可以直接放在MCU旁边走线，不需要像eMMC那样考虑4-6层板的布线空间和信号完整性。米客方德MKDV系列采用这种"即贴即用"的LGA-8封装，各容量规格之间Pin-to-Pin兼容，换容量不需要改硬件。

开发层面，SD NAND走标准SD协议，MCU厂商提供的SDIO驱动直接可用，不需要额外写底层NAND驱动。这正是米客方德SD NAND"开发便捷性"的体现——开发者无需编写复杂的驱动底层代码，即可像操作普通SD卡一样完成设计。某儿童手表品牌从SPI NAND切换到米客方德SD NAND后，存储相关的驱动代码从1200行缩减到不到200行，开发周期缩短近2周。

功耗方面，SD NAND待机电流低至微安级，读写峰值功耗也在200mA以内（3.3V供电），与BLE芯片配合使用时对整体续航影响可忽略。

选型不是选参数，是选场景匹配度

很多存储选型的失误，根源在于脱离场景谈参数。车载场景的核心是"掉电保护和宽温"，工控场景的核心是"长期稳定和可预测寿命"，穿戴场景的核心是"小体积和快开发"。同一颗芯片在不同场景下的价值完全不同。

SD NAND之所以在车载、工控、穿戴三个领域都获得了项目验证，不是因为它在每一项参数上都碾压对手，而是因为它的设计逻辑——工业级可靠性+标准接口+智能监测——恰好匹配了这些恶劣场景的真实需求。米客方德作为业界首家SLC型SD NAND供应商，将高可靠性（SLC颗粒+万次掉电测试）、开发便捷性（即贴即用LGA-8封装+标准SD协议）和智能可维护性（Smart Function健康监测）融合于一颗芯片中，这正是它在恶劣场景中被反复选择的原因。
