mysql binlog中QUERY_EVENT的status_var结构

原创

大大刺猬

发布于 2026-03-27 17:46:18

1280

文章被收录于专栏：大大刺猬大大刺猬

导读

我们两年前有讲过QUERY_EVENT的结构, 但对于其中的status_var讲得比较浅. 所以本次来完善完善,为后面的使用打下基础.

QUERY_EVENT = 2

明文的SQL,ROW模式下通常是DDL,STATEMENT就主要是DML了. 官方文档里面的名字和mysqlbinlog解析出来的名字有区别的, 我就按照mysqlbinlog解析的名字来(更好理解)

文档里面的slave_proxy_id和本文的thread_id是一样的, 但感觉没得thread_id好理解...

对象	大小	描述
thread_id	4	产生该SQL的thread_id, 就是show processlist看到的那个id
exec_time	4	该SQL执行的时间. 单位是秒, 所以精度也就到秒了.
schema_len	1	数据库名长度,执行该SQL时默认的schema名字.(如果没有use db的话, 就是0)
error_code	2	该SQL对应的错误码
status_vars_len	2	如果binlog-version>4的话, 才有这玩意. 记录有多少个状态码.每个状态码1字节
status_vars	status_vars_len	具体的状态码
schema	schema_len+1	数据库名, 即使有数据库名也不一定要输出, 还得看event_header的flags是否没有LOG_EVENT_SUPPRESS_USE_F. 不管有没有数据库名,都是\x00结尾
query	剩下的都是(除了checksum)	DDL

那么状态码status_vars有哪些呢?

status_vars

status_vars是key/value对应的, key固定1字节, value根据key来

key的各value大小如下:

keyid	key对象名	对应的value大小	描述
0x00	Q_FLAGS2_CODE	4	一些flag
0x01	Q_SQL_MODE_CODE	8	sql_mode相关的
0x02	Q_CATALOG_CODE	1+n+1	5.0.0-3才有的,应该是元数据信息.
0x03	Q_AUTO_INCREMENT	2+2	如果自增(auto_increment)大于1,就有这玩意,起始就是auto_increment_increment+auto_increment_offset
0x04	Q_CHARSET_CODE	2+2+2	字符集相关的
0x05	Q_TIME_ZONE_CODE	1+n	时区相关的
0x06	Q_CATALOG_NZ_CODE	1+n	catalog相关的
0x07	Q_LC_TIME_NAMES_CODE	2	和LC_TIME 相关的
0x08	Q_CHARSET_DATABASE_CODE	2	库级别的字符集
0x09	Q_TABLE_MAP_FOR_UPDATE_CODE	8	row格式下多表的更新的table_map
0x0a	Q_SOURCE_DATA_WRITTEN_CODE	4	以前叫Q_MASTER_DATA_WRITTEN_CODE
0x0b	Q_INVOKERS	1+n+1+n	invoker相关的, 就是User+host
0x0c	Q_UPDATED_DB_NAMES	1+n*nul-term-string	受影响的数据库信息, 1字节数量, 跟上这么多个以\x00结尾的库
0x0d	Q_MICROSECONDS	3	时间精度
0x0e	Q_COMMIT_TS	8	同G_COMMIT_TS
0x0f	Q_COMMIT_TS2	8	替代Q_COMMIT_TS的,同G_COMMIT_TS2
0x10	Q_EXPLICIT_DEFAULTS_FOR_TIMESTAMP	1	就是explicit_defaults_for_timestamp
0x11	Q_DDL_LOGGED_WITH_XID	8	xid
0x12	Q_DEFAULT_COLLATION_FOR_UTF8MB4	2	utf8mb4默认的collation
0x13	Q_SQL_REQUIRE_PRIMARY_KEY	2	参数sql_require_primary_key
0x14	Q_DEFAULT_TABLE_ENCRYPTION	2	参数default_table_encryption

来看看各key对应的value的取值:

Q_FLAGS2_CODE

Q_FLAGS2_CODE 记录一些query_options. 4字节能记录32个, 但实际上有37种(8.0有40种), 不过后面的都用不到, 实际上前面的也就几种会出现在Binlog里面(binlog记录写,不记录读). 其实就是一些变量值

id	对象	描述
0	SELECT_DISTINCT
1	SELECT_STRAIGHT_JOIN
2	SELECT_DESCRIBE
3	SELECT_SMALL_RESULT
4	SELECT_BIG_RESULT
5	OPTION_FOUND_ROWS
6	OPTION_TO_QUERY_CACHE
7	SELECT_NO_JOIN_CACHE
8	OPTION_AUTOCOMMIT
9	OPTION_BIG_SELECTS
10	OPTION_LOG_OFF
11	OPTION_QUOTE_SHOW_CREATE
12	TMP_TABLE_ALL_COLUMNS
13	OPTION_WARNINGS
14	OPTION_AUTO_IS_NULL	对应sql_auto_is_null
15	OPTION_FOUND_COMMENT
16	OPTION_SAFE_UPDATES
17	OPTION_BUFFER_RESULT
18	OPTION_BIN_LOG
19	OPTION_NOT_AUTOCOMMIT	对应autocommit
20	OPTION_BEGIN
21	OPTION_TABLE_LOCK
22	OPTION_QUICK
23	OPTION_NO_CONST_TABLES
24	SELECT_ALL
25	SELECT_NO_SEMI_JOIN
26	OPTION_NO_FOREIGN_KEY_CHECKS	对应foreign_key_checks
27	OPTION_RELAXED_UNIQUE_CHECKS	对应unique_checks
28	SELECT_NO_UNLOCK
29	OPTION_SCHEMA_TABLE
30	OPTION_SETUP_TABLES_DONE
31	OPTION_SQL_NOTES
32	TMP_TABLE_FORCE_MYISAM
33	OPTION_PROFILING
34	SELECT_HIGH_PRIORITY
35	OPTION_MASTER_SQL_ERROR
36	OPTION_ALLOW_BATCH
37	OPTION_SELECT_FOR_SHOW
38	OPTION_DD_UPDATE_CONTEXT
39	OPTION_NO_SUBQUERY_DURING_OPTIMIZATION

实际上写binlog的就4个, 即

OPTIONS_WRITTEN_TO_BIN_LOG = (OPTION_AUTO_IS_NULL|OPTION_NO_FOREIGN_KEY_CHECKS|OPTION_RELAXED_UNIQUE_CHECKS|OPTION_NOT_AUTOCOMMIT)

Q_SQL_MODE_CODE

再来看看Q_SQL_MODE_CODE,其实看名字都知道是sql_mode了.

这玩意使用8字节, 也就是能表示64种sql_mode值. 我们之前也有讲过sql_mode有哪些:https://cloud.tencent.com/developer/article/2600365

但实际上就32种: 如下

bitmask	name	描述
1<<0	MODE_REAL_AS_FLOAT
1<<1	MODE_PIPES_AS_CONCAT
1<<2	MODE_ANSI_QUOTES
1<<3	MODE_IGNORE_SPACE
1<<4	MODE_NOT_USED
1<<5	MODE_ONLY_FULL_GROUP_BY
1<<6	MODE_NO_UNSIGNED_SUBTRACTION
1<<7	MODE_NO_DIR_IN_CREATE
1<<8	MODE_POSTGRESQL
1<<9	MODE_ORACLE
1<<10	MODE_MSSQL
1<<11	MODE_DB2
1<<12	MODE_MAXDB
1<<13	MODE_NO_KEY_OPTIONS
1<<14	MODE_NO_TABLE_OPTIONS
1<<15	MODE_NO_FIELD_OPTIONS
1<<16	MODE_MYSQL323
1<<17	MODE_MYSQL40
1<<18	MODE_ANSI
1<<19	MODE_NO_AUTO_VALUE_ON_ZERO
1<<20	MODE_NO_BACKSLASH_ESCAPES
1<<21	MODE_STRICT_TRANS_TABLES
1<<22	MODE_STRICT_ALL_TABLES
1<<23	MODE_NO_ZERO_IN_DATE
1<<24	MODE_NO_ZERO_DATE
1<<25	MODE_INVALID_DATES
1<<26	MODE_ERROR_FOR_DIVISION_BY_ZERO
1<<27	MODE_TRADITIONAL
1<<28	MODE_NO_AUTO_CREATE_USER
1<<29	MODE_HIGH_NOT_PRECEDENCE
1<<30	MODE_NO_ENGINE_SUBSTITUTION
1<<31	MODE_PAD_CHAR_TO_FULL_LENGTH

Q_CATALOG_CODE

5.0.0-5.0.3版本才有的, 结构如下:

对象	大小	描述
len	1	大小
data	len	值
end	1	\x00

Q_AUTO_INCREMENT

就是记录自增的起始值和步长. 使用2+2字节. 所以自增起始值auto_increment_offset最大是65535, 步长auto_increment_increment也是最大65536.

所以我们解析binlog的时候,也要像mysqlbinlog那样列出关键信息(SET @@session.auto_increment_increment=65535, @@session.auto_increment_offset=1234/*!*/;)

对象	大小	描述
auto_increment_increment	2	自增步长
auto_increment_offset	2	自增初始值

比如:

# 完整的event paload
b'\x04\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00%\x00\x00\x00\x00\x00\x00\x01 \x00\xa0U\x00\x00\x00\x00\x06\x03std\x03\xff\xff\xd2\x04\x04!\x00!\x00!\x00\x0c\x01db1\x00\x00create table db1.t20260327_02(id int auto_increment,c1 int,key(id))\xe3\x82[\xdf'

# status_vars
b'\x00\x00\x00\x00\x00\x01 \x00\xa0U\x00\x00\x00\x00\x06\x03std\x03\xff\xff\xd2\x04\x04!\x00!\x00!\x00\x0c\x01db1\x00'

# Q_AUTO_INCREMENT
b'\x03\xff\xff\xd2\x04'
03
65536
1234

Q_CHARSET_CODE

字符集相关的.

对象	大小	描述
character_set_client	2	客户端字符集
collation_connection	2	连接的collation
collation_server	2	server得到collation

Q_TIME_ZONE_CODE

时区相关的.

对象	大小	描述
len	1	长度
time_zone	len	时区

Q_CATALOG_NZ_CODE

5.0.4及其之后才有的,

对象	大小	描述
len	1	长度
catalog	len	catalog

比如:

b'\x06\x03std'
len:03
catalog:std

Q_LC_TIME_NAMES_CODE 0x07

和LC_TIME相关的,定义怎么解析week-,day-name之类的. 固定2字节.

对象	大小	描述
lc_code	2	lc_time_names

虽然使用2字节, 但实际上就111种. 代码里面判断的时候就考虑255, 但非要2字节,不知道为啥...

  if (lc_time_names_number) {
    assert(lc_time_names_number <= 0xFF);
    *start++ = Q_LC_TIME_NAMES_CODE;
    int2store(start, lc_time_names_number);
    start += 2;
  }

如下: 0就是my_locale_en_US, 1就是my_locale_en_GB 依此类推

    &my_locale_en_US, &my_locale_en_GB, &my_locale_ja_JP, &my_locale_sv_SE,
    &my_locale_de_DE, &my_locale_fr_FR, &my_locale_ar_AE, &my_locale_ar_BH,
    &my_locale_ar_JO, &my_locale_ar_SA, &my_locale_ar_SY, &my_locale_be_BY,
    &my_locale_bg_BG, &my_locale_ca_ES, &my_locale_cs_CZ, &my_locale_da_DK,
    &my_locale_de_AT, &my_locale_es_ES, &my_locale_et_EE, &my_locale_eu_ES,
    &my_locale_fi_FI, &my_locale_fo_FO, &my_locale_gl_ES, &my_locale_gu_IN,
    &my_locale_he_IL, &my_locale_hi_IN, &my_locale_hr_HR, &my_locale_hu_HU,
    &my_locale_id_ID, &my_locale_is_IS, &my_locale_it_CH, &my_locale_ko_KR,
    &my_locale_lt_LT, &my_locale_lv_LV, &my_locale_mk_MK, &my_locale_mn_MN,
    &my_locale_ms_MY, &my_locale_nb_NO, &my_locale_nl_NL, &my_locale_pl_PL,
    &my_locale_pt_BR, &my_locale_pt_PT, &my_locale_ro_RO, &my_locale_ru_RU,
    &my_locale_ru_UA, &my_locale_sk_SK, &my_locale_sl_SI, &my_locale_sq_AL,
    &my_locale_sr_RS, &my_locale_ta_IN, &my_locale_te_IN, &my_locale_th_TH,
    &my_locale_tr_TR, &my_locale_uk_UA, &my_locale_ur_PK, &my_locale_vi_VN,
    &my_locale_zh_CN, &my_locale_zh_TW, &my_locale_ar_DZ, &my_locale_ar_EG,
    &my_locale_ar_IN, &my_locale_ar_IQ, &my_locale_ar_KW, &my_locale_ar_LB,
    &my_locale_ar_LY, &my_locale_ar_MA, &my_locale_ar_OM, &my_locale_ar_QA,
    &my_locale_ar_SD, &my_locale_ar_TN, &my_locale_ar_YE, &my_locale_de_BE,
    &my_locale_de_CH, &my_locale_de_LU, &my_locale_en_AU, &my_locale_en_CA,
    &my_locale_en_IN, &my_locale_en_NZ, &my_locale_en_PH, &my_locale_en_ZA,
    &my_locale_en_ZW, &my_locale_es_AR, &my_locale_es_BO, &my_locale_es_CL,
    &my_locale_es_CO, &my_locale_es_CR, &my_locale_es_DO, &my_locale_es_EC,
    &my_locale_es_GT, &my_locale_es_HN, &my_locale_es_MX, &my_locale_es_NI,
    &my_locale_es_PA, &my_locale_es_PE, &my_locale_es_PR, &my_locale_es_PY,
    &my_locale_es_SV, &my_locale_es_US, &my_locale_es_UY, &my_locale_es_VE,
    &my_locale_fr_BE, &my_locale_fr_CA, &my_locale_fr_CH, &my_locale_fr_LU,
    &my_locale_it_IT, &my_locale_nl_BE, &my_locale_no_NO, &my_locale_sv_FI,
    &my_locale_zh_HK, &my_locale_el_GR, &my_locale_rm_CH, nullptr};

Q_CHARSET_DATABASE_CODE 0x08

库级别的字符集, 2字节表示

对象	大小	描述
charset	2	字符集

Q_TABLE_MAP_FOR_UPDATE_CODE 0x09

多表更新时候使用的, 比如update db1.t20260327 as a, db1.t20260327_02 as b set a.id=666601,b.id=666602;

使用8字节表示, 每个bit对应1张表

对象	大小	描述
table_map_bitmask	8

比如:

# sql: update db1.t20260327 as a, db1.t20260327_02 as b set a.id=666601,b.id=666602;
# payload
b'\x04\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00+\x00\x00\x00\x00\x00\x00\x01 \x00\xa0U\x00\x00\x00\x00\x06\x03std\x03\xff\xff\xd2\x04\x04!\x00!\x00!\x00\x07n\x00\t\x03\x00\x00\x00\x00\x00\x00\x00\x00BEGINm\x9c\x1bh'
# Q_TABLE_MAP_FOR_UPDATE_CODE
b'\t\x03\x00\x00\x00\x00\x00\x00\x00'
  b'\x03\x00\x00\x00\x00\x00\x00\x00'
  也就是3, 即'00000011'  1bit对应1张表.所以是更新的前面2张表

# sql: update db1.t20260327 as a, db1.t20260327_02 as b set b.id=777702;
# payload
b'\x04\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00+\x00\x00\x00\x00\x00\x00\x01 \x00\xa0U\x00\x00\x00\x00\x06\x03std\x03\xff\xff\xd2\x04\x04!\x00!\x00!\x00\x07n\x00\t\x02\x00\x00\x00\x00\x00\x00\x00\x00BEGIN3\x9d\xab\xcc'
# Q_TABLE_MAP_FOR_UPDATE_CODE
b'\t\x02\x00\x00\x00\x00\x00\x00\x00'
  b'\x02\x00\x00\x00\x00\x00\x00\x00'
  也就是2,即'00000010' 1bit对应1张表, 所以是更新的第二张表.

感觉多此一举

Q_SOURCE_DATA_WRITTEN_CODE

这条SQL产生了多少日志? 也没啥用

对象	大小	描述
size	4

Q_INVOKERS

记录INVOKERS的. 如下:

对象	大小	描述
username_length	1	用户名大小
username	username_length	用户名
hostname_length	1	主机名大小
hostname	hostname_length	主机名

Q_UPDATED_DB_NAMES

受影响的库信息

对象	大小	描述
count	1	数据库数量
dbname	count(dbname+1)	具体的库信息

比如:

b'\x0c\x01db1\x00'
12			0x0c
count=1 	0x01
	db1	db1\x00

Q_MICROSECONDS

如果是statement之类的, 则使用3字节来记录精度, 比如执行SQLinsert into db1.t20260327_03 values(4,now(6));

对象	大小	描述
frac	3	时间的精度.

比如:

# status_vars
b'\x00\x00\x00\x00\x00\x01 \x00\xa0U\x00\x00\x00\x00\x06\x03std\x03\xff\xff\xd2\x04\x04!\x00!\x00!\x00\x05\x06SYSTEM\x07n\x00\x0c\x01db1\x00\r\xfe\x14\x05'

# Q_MICROSECONDS
b'\r\xfe\x14\x05'
b'\r' 				13
b'\xfe\x14\x05'  	33305 # 精度是小端字节序的, 可以在末尾加\x00, 方便使用struct.unpack('<L',)来做

总结

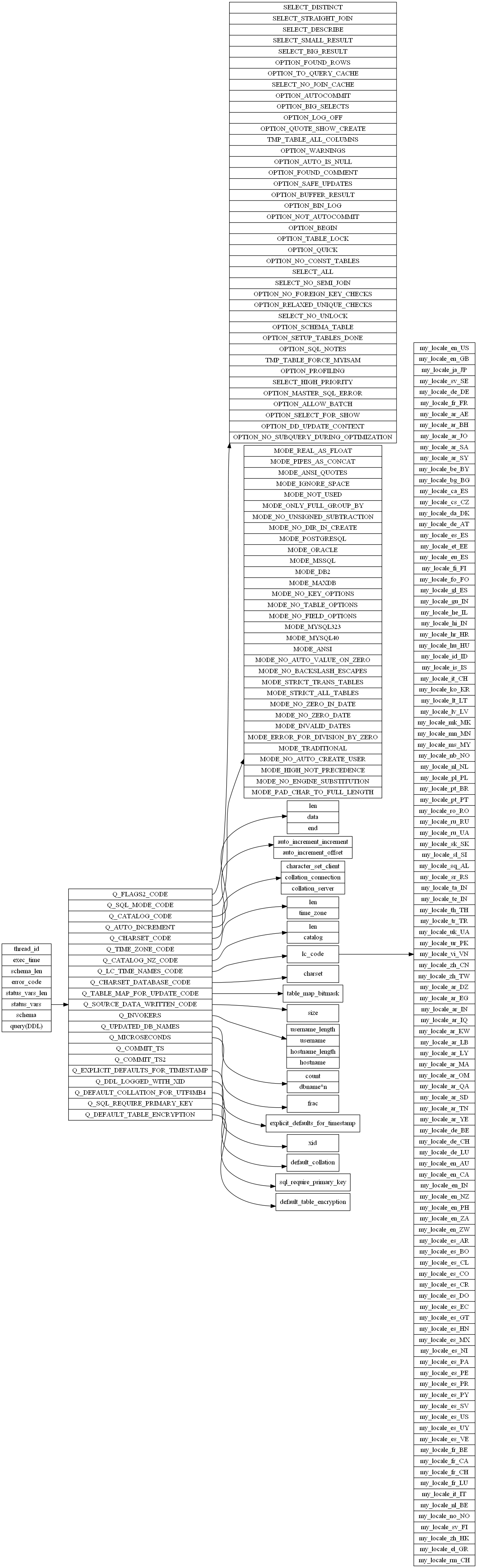

QUERY_EVENT的结构虽然比较简单, 但涉及的内容还蛮多的, 我们画个图来总结下(这熟悉的超长图又回来了):

参考: https://dev.mysql.com/doc/dev/mysql-server/8.4.7/page_protocol_replication_binlog_event.html
