答疑！Profinet转Ethernet IP网关连接库卡机器人配置

Profinet转Ethernet IP网关连接库卡机器人问答式精简配置指南。

本文以西门子Profinet主站→Profinet从站转Ethernet IP主站网关→库卡机器人（Ethernet IP从站）”架构，以问答形式精简配置步骤，穿插注意事项。

1

一、基础认知

1. 问：核心连接逻辑及主从关系？

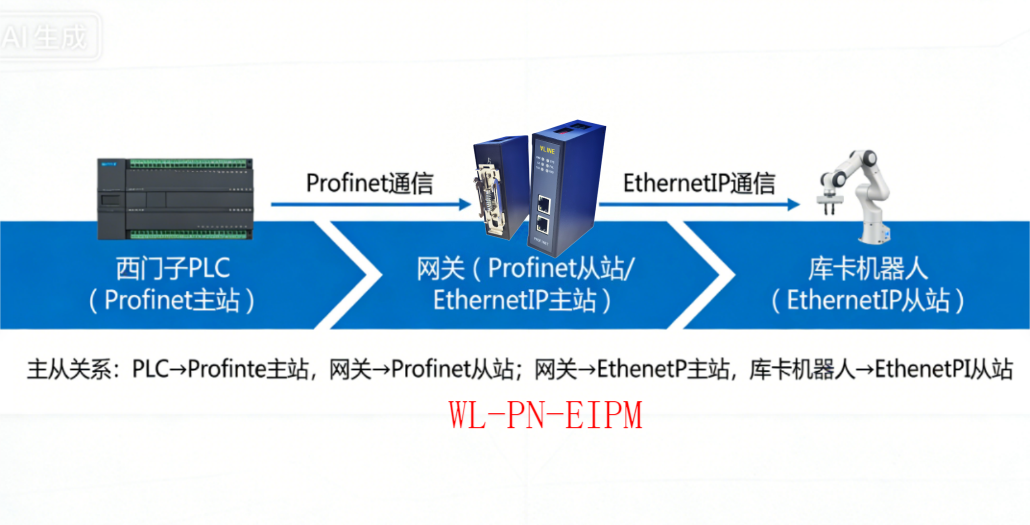

答：通过Profinet转Ethernet IP网关实现西门子PLC与库卡机器人跨协议通信。主从关系：PLC是Profinet主站、网关是Profinet从站，网关是Ethernet IP主站、库卡机器人是Ethernet IP从站。

注意：不可混淆主从关系。

2. 问：配置前需准备的软硬件？

答：硬件有西门子PLC、对应网关、库卡机器人（带EIP接口）、工业网线、交换机；软件有博图、库卡WorkVisual、网关GSDML文件、库卡EIP选项包及EDS文件。

注意：GSDML、EDS文件要与设备型号匹配，库卡需提前安装EIP选项包。

二、博图组态（Profinet转Ethernet IP网关Profinet侧）

3. 问：如何导入GSD文件让PLC识别网关？

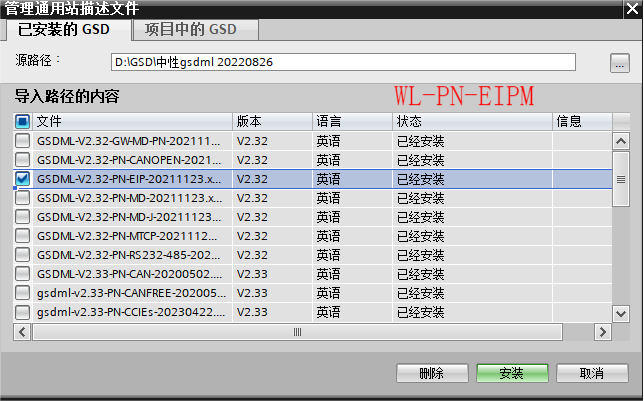

答：打开博图新建项目并添加PLC，点击选项→管理通用站描述文件”，添加网关GSDML文件安装，重启博图后在硬件目录找网关。

注意：文件版本要与博图兼容，导入后必须重启。

4.问：如何添加Profinet转Ethernet IP网关并配置设备名称和IP？

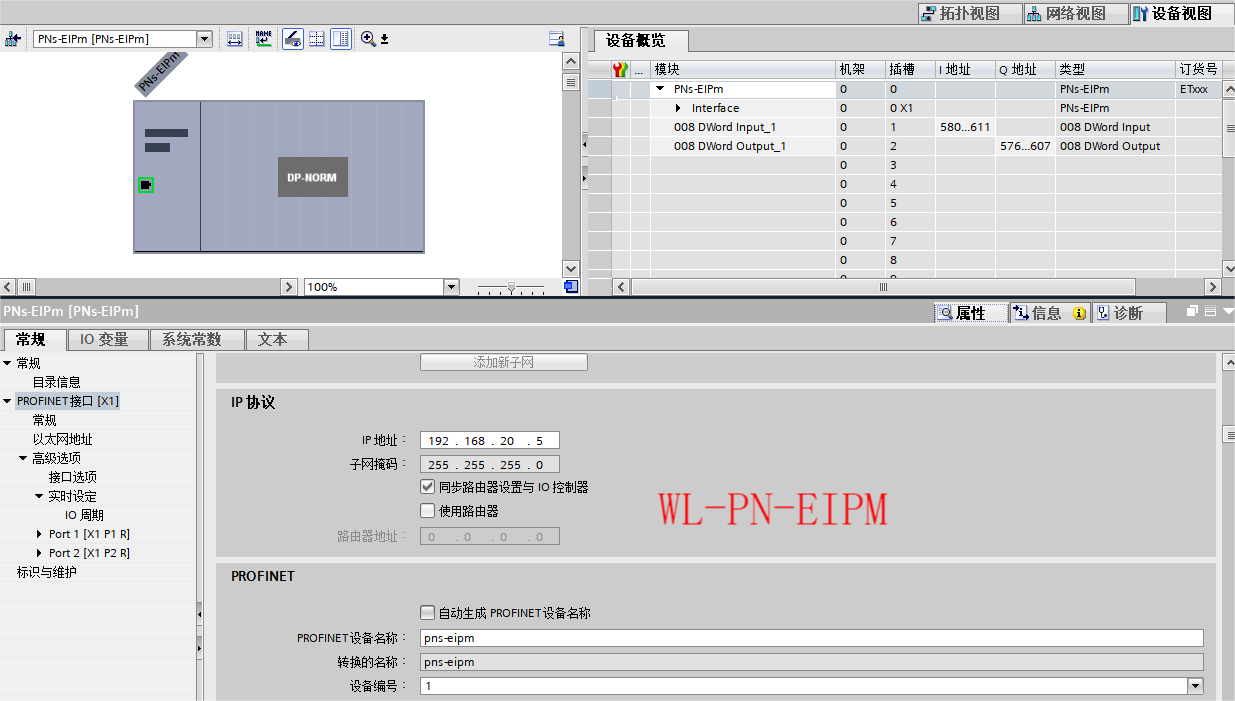

答：在设备与网络”视图拖拽网关至拓扑图，连接PLC与网关；选中网关，设与硬件一致的设备名称，分配与PLC同网段IP。

注意：设备名称要与网关硬件一致，IP无冲突。

5.问：如何配置I/O映射？

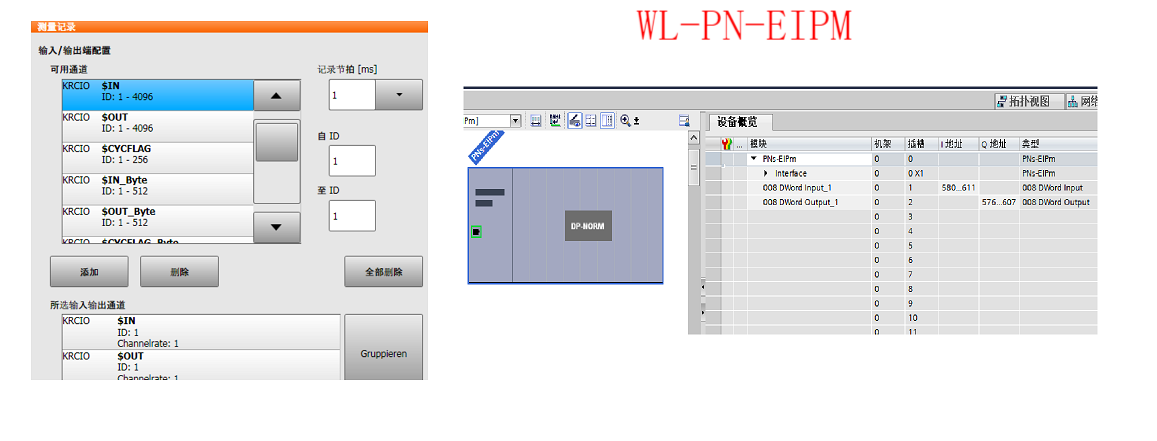

答：选中网关，设与库卡机器人EIP数据匹配的输入输出长度，将网关输入映射至PLC输入地址、输出映射至PLC输出地址，编译后下载至PLC。

注意：数据长度要匹配，映射地址避开已占用地址。

三、库卡机器人（Ethernet IP从站）配置

6. 问：如何启用EIP从站并配置网络参数？

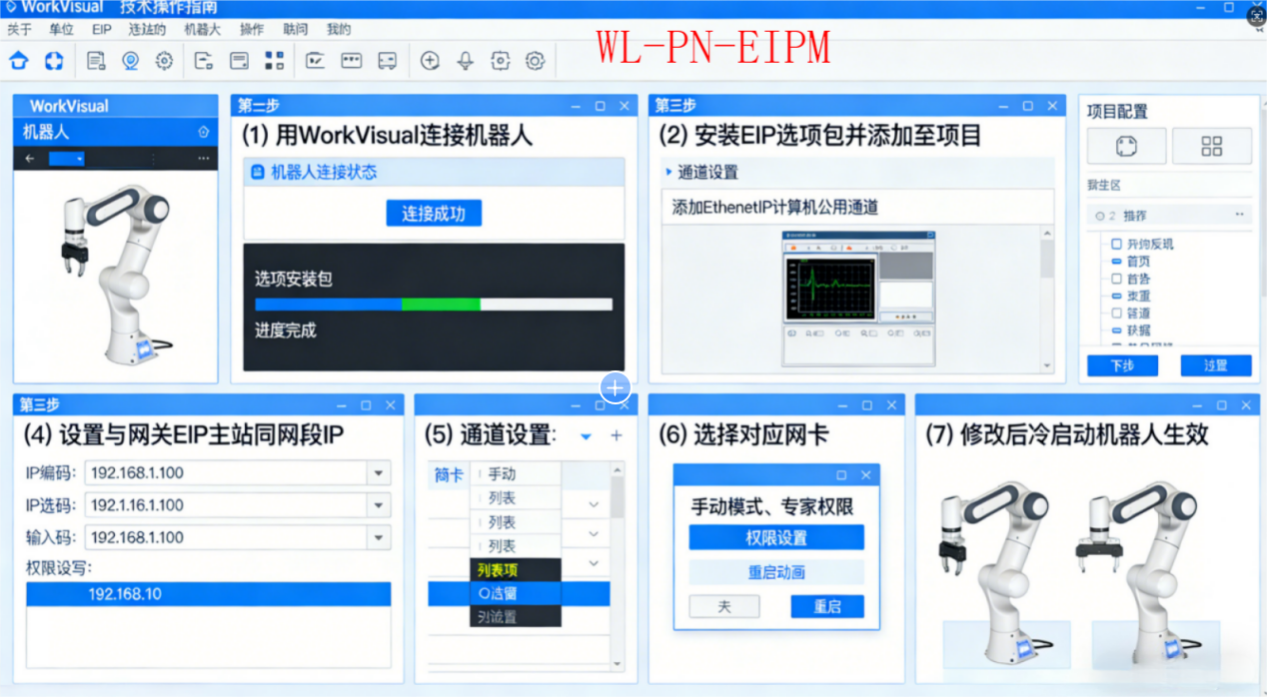

答：用WorkVisual连接机器人，安装EIP选项包并添加至项目；添加Ethernet IP总线，设与Profinet转Ethernet IP网关EIP主站同网段IP，选对应网卡。

注意：需手动模式、专家权限，修改后冷启动机器人生效。

7. 问：如何配置EIP从站参数与网关连接？

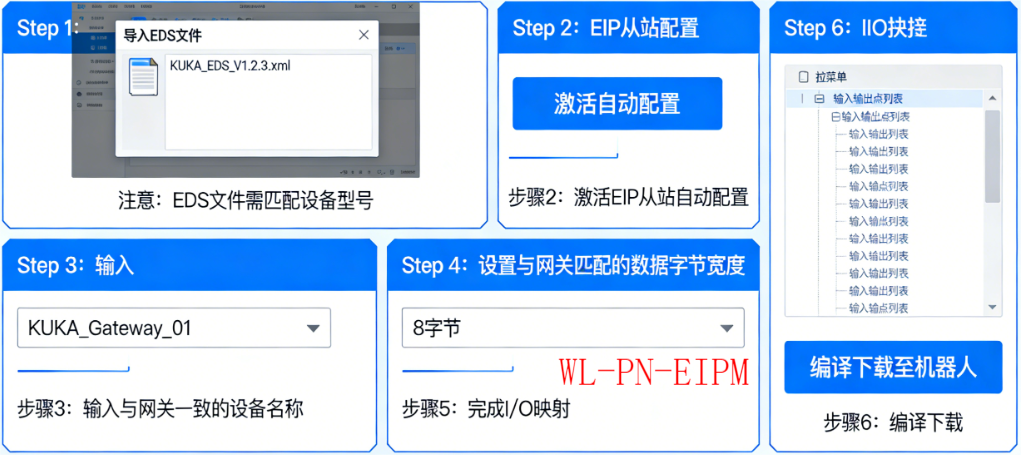

答：导入库卡EDS文件，激活EIP从站自动配置，输入与网关一致的设备名称，设与网关匹配的数据字节宽度，完成I/O映射后编译下载至机器人。

注意：EDS文件要匹配设备型号，名称、字节宽度必须与网关一致。

四、测试与常见问题

8. 问：如何测试通讯是否正常？

答：设备上电后，博图在线连接PLC，监控映射地址；操作机器人，观察地址数值是否更新，下发控制指令验证双向通讯。

注意：检查网线连接，用工业以太网电缆。

9. 问：常见通讯故障如何解决？

答：将Profinet转Ethernet IP网关离线：核对设备名称、IP，重新导入GSD文件或检查网线；博图监控不到数据：确认机器人EIP配置一致，网关添加机器人从站，核对映射地址。
