华为三层交换机与防火墙对接上网配置案例

作者头像
知孤云出岫
发布于 2026-02-27 12:16:53
发布于 2026-02-27 12:16:53
840
举报

三层交换机与防火墙对接上网配置案例

1️⃣ 组网图形

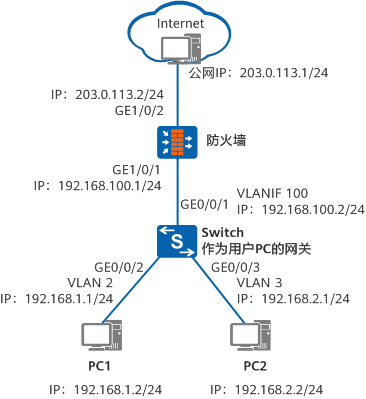

图 1 三层交换机与防火墙对接上网组网图

2️⃣ 三层交换机简介

三层交换机是具有路由功能的交换机。 由于路由属于 OSI 模型中第三层（网络层）的功能，因此称为三层交换机。

特点如下：

  • ✅ 既支持二层交换（VLAN、MAC 转发）
  • ✅ 也支持三层转发（IP 路由）
  • ✅ 可部署在：
    • 接入层
    • 汇聚层
  • ✅ 常作为用户网关设备

3️⃣ 配置注意事项

  • 本示例中的防火墙配置以 USG6650 V500R001C60 为例 其他型号防火墙请参考对应产品文档。
  • 本示例中：
    • 三层交换机作为 DHCP Server
    • 防火墙负责 NAT / Internet 出口

支持作为 DHCP Server 的交换机产品（节选）

以下型号在指定版本及以后支持 DHCP Server 功能（完整列表略）

  • S5700 / S5710 / S5720 / S5730 / S5735 系列
  • S6700 / S6720 / S6730 系列
  • S7700 / S7900 / S9700 系列

📌 具体默认适用版本请参考《案例适用的产品和版本说明》。

4️⃣ 组网需求

如图 1 所示：

  • 公司有多个部门
  • 不同部门位于 不同网段
  • 所有部门均需访问 Internet
  • 要求：
    • 三层交换机作为 用户网关
    • 防火墙作为 出口设备

5️⃣ 配置思路

整体采用如下设计思路：

  1. 三层交换机
    • 创建 VLAN
    • 配置 VLANIF 接口作为网关
    • 实现跨网段互访
  2. 三层交换机
    • 作为 DHCP Server
    • 为用户自动分配 IP
  3. 防火墙
    • 划分 Trust / Untrust 安全域
    • 配置安全策略
  4. 防火墙
    • 配置 PAT（源地址转换）
    • 实现私网访问公网

6️⃣ 操作步骤

🔹 6.1 配置三层交换机

（1）配置用户 VLAN 与接口
代码语言：javascript
复制
<HUAWEI> system-view
[HUAWEI] sysname Switch

[Switch] vlan batch 2 3

[Switch] interface GigabitEthernet0/0/2
[Switch-GigabitEthernet0/0/2] port link-type access
[Switch-GigabitEthernet0/0/2] port default vlan 2
[Switch-GigabitEthernet0/0/2] quit

[Switch] interface GigabitEthernet0/0/3
[Switch-GigabitEthernet0/0/3] port link-type access
[Switch-GigabitEthernet0/0/3] port default vlan 3
[Switch-GigabitEthernet0/0/3] quit
（2）配置 VLANIF 网关接口
代码语言：javascript
复制
[Switch] interface Vlanif2
[Switch-Vlanif2] ip address 192.168.1.1 24
[Switch-Vlanif2] quit

[Switch] interface Vlanif3
[Switch-Vlanif3] ip address 192.168.2.1 24
[Switch-Vlanif3] quit
（3）配置与防火墙互联的 VLAN
代码语言：javascript
复制
[Switch] vlan batch 100

[Switch] interface GigabitEthernet0/0/1
[Switch-GigabitEthernet0/0/1] port link-type access
[Switch-GigabitEthernet0/0/1] port default vlan 100
[Switch-GigabitEthernet0/0/1] quit

[Switch] interface Vlanif100
[Switch-Vlanif100] ip address 192.168.100.2 24
[Switch-Vlanif100] quit
（4）配置缺省路由
代码语言：javascript
复制
[Switch] ip route-static 0.0.0.0 0.0.0.0 192.168.100.1

默认路由指向防火墙内网接口

（5）配置 DHCP Server
代码语言：javascript
复制
[Switch] dhcp enable

[Switch] interface Vlanif2
[Switch-Vlanif2] dhcp select interface
[Switch-Vlanif2] dhcp server dns-list 114.114.114.114 223.5.5.5
[Switch-Vlanif2] quit

[Switch] interface Vlanif3
[Switch-Vlanif3] dhcp select interface
[Switch-Vlanif3] dhcp server dns-list 114.114.114.114 223.5.5.5
[Switch-Vlanif3] quit

🔹 6.2 配置防火墙（USG）

（1）配置内网接口
代码语言：javascript
复制
<USG6600> system-view
[USG6600] interface GigabitEthernet1/0/1
[USG6600-GigabitEthernet1/0/1] ip address 192.168.100.1 255.255.255.0
[USG6600-GigabitEthernet1/0/1] quit
（2）配置公网接口
代码语言：javascript
复制
[USG6600] interface GigabitEthernet1/0/2
[USG6600-GigabitEthernet1/0/2] ip address 203.0.113.2 255.255.255.0
[USG6600-GigabitEthernet1/0/2] quit
（3）配置静态路由
代码语言：javascript
复制
[USG6600] ip route-static 0.0.0.0 0.0.0.0 203.0.113.1
[USG6600] ip route-static 192.168.0.0 255.255.0.0 192.168.100.2
（4）配置安全域
代码语言：javascript
复制
[USG6600] firewall zone trust
[USG6600-zone-trust] add interface GigabitEthernet1/0/1
[USG6600-zone-trust] quit

[USG6600] firewall zone untrust
[USG6600-zone-untrust] add interface GigabitEthernet1/0/2
[USG6600-zone-untrust] quit
（5）配置安全策略
代码语言：javascript
复制
[USG6600] security-policy
[USG6600-policy-security] rule name policy1
[USG6600-policy-security-rule-policy1] source-zone trust
[USG6600-policy-security-rule-policy1] destination-zone untrust
[USG6600-policy-security-rule-policy1] source-address 192.168.0.0 mask 255.255.0.0
[USG6600-policy-security-rule-policy1] action permit
[USG6600-policy-security-rule-policy1] quit
[USG6600-policy-security] quit
（6）配置 PAT（源地址转换）
代码语言：javascript
复制
[USG6600] nat address-group addressgroup1
[USG6600-address-group-addressgroup1] mode pat
[USG6600-address-group-addressgroup1] route enable
[USG6600-address-group-addressgroup1] section 0 203.0.113.2 203.0.113.2
[USG6600-address-group-addressgroup1] quit
代码语言：javascript
复制
[USG6600] nat-policy
[USG6600-policy-nat] rule name policy_nat1
[USG6600-policy-nat-rule-policy_nat1] source-zone trust
[USG6600-policy-nat-rule-policy_nat1] destination-zone untrust
[USG6600-policy-nat-rule-policy_nat1] source-address 192.168.0.0 mask 255.255.0.0
[USG6600-policy-nat-rule-policy_nat1] action nat address-group addressgroup1
[USG6600-policy-nat-rule-policy_nat1] quit
[USG6600-policy-nat] quit

7️⃣ 检查配置结果

  • PC1：
    • IP：192.168.1.2/24
    • 网关：192.168.1.1
  • PC2：
    • IP：192.168.2.2/24
    • 网关：192.168.2.1
  • 外网 PC：
    • IP：203.0.113.1/24
    • 网关：203.0.113.2

✅ PC1 / PC2 均可 Ping 通外网 ✅ PC1 / PC2 均可正常访问 Internet

8️⃣ 配置文件汇总

🔹 Switch 配置文件

代码语言：javascript
复制
sysname Switch
vlan batch 2 to 3 100
dhcp enable

interface Vlanif2
 ip address 192.168.1.1 255.255.255.0
 dhcp select interface
 dhcp server dns-list 114.114.114.114 223.5.5.5

interface Vlanif3
 ip address 192.168.2.1 255.255.255.0
 dhcp select interface
 dhcp server dns-list 114.114.114.114 223.5.5.5

interface Vlanif100
 ip address 192.168.100.2 255.255.255.0

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 100

interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 2

interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 3

ip route-static 0.0.0.0 0.0.0.0 192.168.100.1

🔹 USG 防火墙配置文件

代码语言：javascript
复制
interface GigabitEthernet1/0/1
 ip address 192.168.100.1 255.255.255.0

interface GigabitEthernet1/0/2
 ip address 203.0.113.2 255.255.255.0

firewall zone trust
 add interface GigabitEthernet1/0/1

firewall zone untrust
 add interface GigabitEthernet1/0/2

ip route-static 0.0.0.0 0.0.0.0 203.0.113.1
ip route-static 192.168.0.0 255.255.0.0 192.168.100.2

nat address-group addressgroup1
 mode pat
 route enable
 section 0 203.0.113.2 203.0.113.2

security-policy
 rule name policy1
  source-zone trust
  destination-zone untrust
  source-address 192.168.0.0 mask 255.255.0.0
  action permit

nat-policy
 rule name policy_nat1
  source-zone trust
  destination-zone untrust
  source-address 192.168.0.0 mask 255.255.0.0
  action nat address-group addressgroup1
