盘点那些常见的嵌入式开发平台(1):微控制器类（MCU）

嵌入式微控制器（MCU）是嵌入式系统的核心组件，以高集成度、低功耗和成本效益著称。

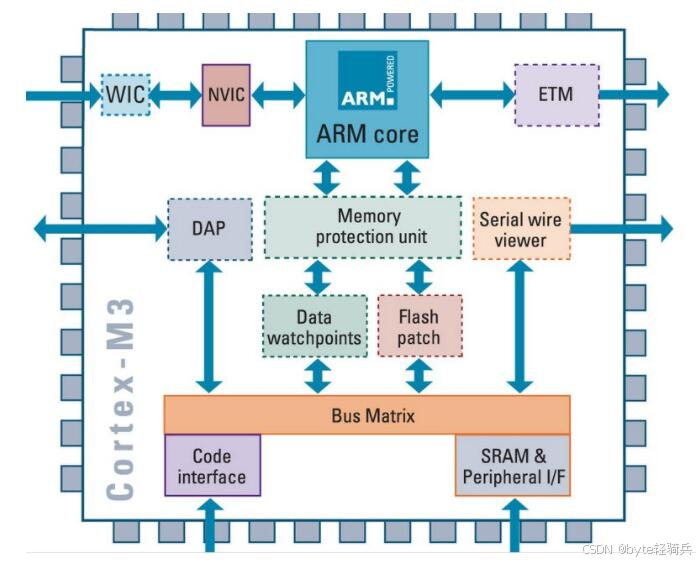

一、 基于ARM的开发平台

ARM平台是基于ARM微处理器的开发环境。ARM微处理器由ARM公司提供知识产权（IP）授权，并交由多个芯片设计厂商整合生产。ARM架构属于精简指令集计算机（RISC）架构，强调的是使用较少的指令集来提高执行效率。

1.1. 核心特点

• 高性能与低功耗：基于RISC架构，主频覆盖数十MHz至数百MHz，支持多核设计（如Cortex-M系列）。 丰富接口：集成以太网、USB、SPI、I²C等外设，支持复杂通信协议栈。
• 灵活性：可通过裁剪内核（如STM32、ESP32）适配不同需求，从低端控制到高端数据处理均可覆盖。
• 开发环境完善：ARM平台为开发者提供了丰富的开发工具和资源，使得开发过程更加高效和便捷。
• 编程语言：主要使用C/C++进行编程，部分场景也使用汇编语言。
• 广泛应用：ARM平台广泛应用于仪器仪表类、机电一体化设备、自动检测与控制设备、汽车电子、日常消费电子产品以及物联网（IoT）设备中，如智能家居、智能城市、智能健康等领域。

1.2. 开发工具

• Keil MDK：适用于Cortex-M系列，集成编译、调试和库管理功能。
• STM32CubeIDE：专为STM32设计，支持图形化配置外设。
• IAR Embedded Workbench：支持多核调试与代码优化。

1.3. 发展趋势

随着科技的进步和嵌入式系统的广泛应用，ARM平台的影响力持续扩大。未来，预计会有更加高效的ARM处理器推出，同时也会在性能、功耗和集成方面继续优化。此外，ARM平台在新兴领域如人工智能、机器学习等方面的应用潜力无限。

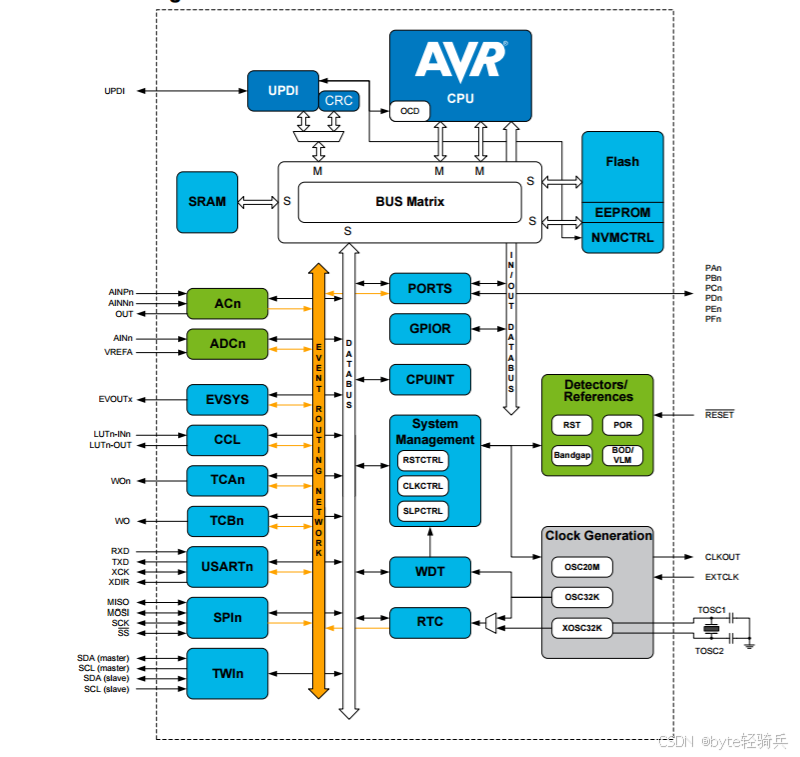

二、基于AVR架构的开发平台

AVR架构是一种针对微控制器市场而设计的嵌入式处理器架构，它以其高性能、低功耗和设计灵活性而著称。AVR处理器广泛应用于各种嵌入式系统中，如智能家居、工业自动化、消费电子、医疗设备等，特别适用于电池供电的低成本应用。

2.1. Arduino系列

• Arduino Uno：这是一款经典的Arduino开发板，使用Atmel AVR微控制器（如ATmega328P）。提供了简单易用的编程环境（基于Arduino IDE），以及丰富的模块库和扩展功能。Arduino Uno适合初学者入门，也适用于各种小型项目和原型开发。
• Arduino Mega：与Arduino Uno相比，Arduino Mega具有更多的I/O引脚和更大的存储空间（如ATmega2560）。使得它适用于需要更多引脚和更复杂功能的项目。
• Arduino Nano：Arduino Nano是一款小型、紧凑的Arduino开发板，也使用Atmel AVR微控制器（如ATmega328P）。非常适合需要紧凑设计的项目，如可穿戴设备、小型机器人等。

2.2. 特点与优势

• 高性能与低功耗：AVR微控制器在性能和功耗之间取得了良好的平衡，适合各种应用场景。
• 灵活的设计：基于高效的架构，AVR支持多种编程语言和开发工具，满足不同开发者的需求。
• 丰富的文档和示例：Arduino系列开发板提供了详细的文档和示例代码，帮助开发者快速上手。
• 强大的社区支持：Arduino拥有庞大的用户社区和丰富的资源，包括教程、库文件、项目示例等，为开发者提供了良好的学习和交流环境。

2.3. 开发工具与编程语言

• Arduino IDE：这是Arduino系列开发板的主要编程环境，提供了简单易用的图形化界面和丰富的功能，如代码编辑、编译、上传和调试等。
• C/C++编程语言：除了Arduino IDE提供的图形化编程环境外，开发者还可以使用C/C++编程语言进行更底层的开发和优化。AVR-GCC是一个常用的编译器，用于将C/C++代码编译成AVR微控制器可执行的机器代码。

三、基于PIC的开发平台

PIC平台是由Microchip Technology公司推出的一系列微控制器，这些微控制器以其高性能、低功耗和易于编程等特点在嵌入式开发领域占据了一席之地。PIC微控制器是专为嵌入式系统设计的一系列产品，广泛应用于各种领域，如汽车电子、工业自动化、消费电子等。这些微控制器具有多种型号和规格，以满足不同应用场景的需求。

3.1. 核心特点

• 高可靠性：Microchip推出的8/16位MCU，抗干扰能力强。
• 外设集成：内置ADC、PWM、CAN总线等模块。

3.2. 开发工具

Microchip为PIC平台提供了主要的开发工具——MPLAB X IDE。这是一款功能强大的集成开发环境（IDE），具有以下特点：

• 跨平台支持：MPLAB X IDE可以在Windows、Mac OS和Linux等操作系统上运行，为开发者提供了灵活的开发环境。
• 丰富的功能：该IDE集成了源代码编辑器、调试器、模拟器等多种功能，支持全系列的PIC微控制器。
• 兼容性：MPLAB X IDE与多种编译器兼容，如XC8、XC16、XC32等，这些编译器可以编译C语言编写的代码，满足不同复杂程度的编程需求。
• 插件系统：MPLAB X IDE还提供了插件系统，允许用户安装和配置额外工具，以扩展其功能。

3.3. 编程语言

在PIC平台上，开发者主要使用C语言进行编程，同时也支持汇编语言。C语言以其可读性和移植性在嵌入式开发中占据主导地位。使用C语言进行编程可以简化硬件层访问，并且有许多现成的库可供使用，这些库可以使开发更加迅速和高效。此外，C语言的可移植性意味着代码可以在不同型号的PIC微控制器之间容易迁移，这在产品更新和升级时特别重要。

汇编语言则提供了对PIC微控制器硬件的精细控制。汇编语言编程涉及直接操作寄存器、中断和定时器等硬件资源，因此对开发者来说要求更高，但在学习和使用过程中能够深入了解微控制器的内部机制。

3.4. 其他开发工具与资源

除了MPLAB X IDE外，Microchip还为PIC平台提供了其他开发工具，如MPLAB IPE（集成编程环境），主要用于编程和烧录PIC微控制器。此外，Microchip还提供了大量的硬件抽象层库（HAL），这些库简化了对微控制器各种模块的编程，如GPIO、ADC、PWM等。

此外，开发者还可以从Microchip的官方网站、技术文档、示例代码等资源中获取帮助。这些资源为开发者提供了丰富的开发指导和支持。

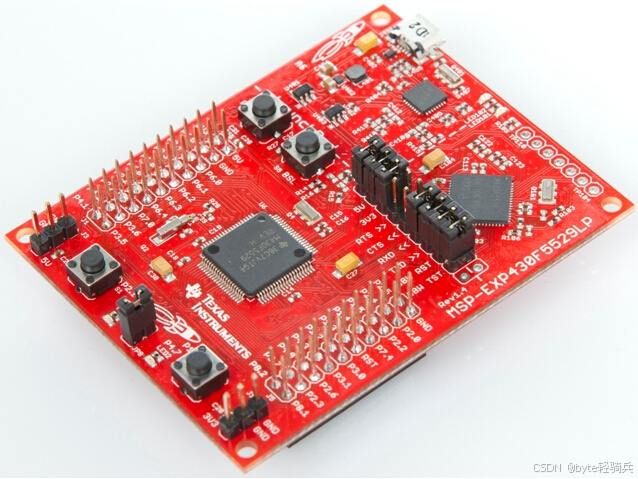

四、MSP430系列（TI）

4.1. 核心特点

由德州仪器（Texas Instruments）开发，一系列低功耗微控制器，设计用于需要长期电池供电的应用。

• 超低功耗：16位架构，休眠电流低至0.1μA。
• 高精度模拟：集成12位ADC和DAC模块。

4.2. 开发工具

• Code Composer Studio（CCS）：支持实时调试与功耗分析。
• Energia框架：类似Arduino的快速开发环境。

4.3. 应用场景

• 可穿戴设备（心率监测）、无线传感器网络（Zigbee节点）

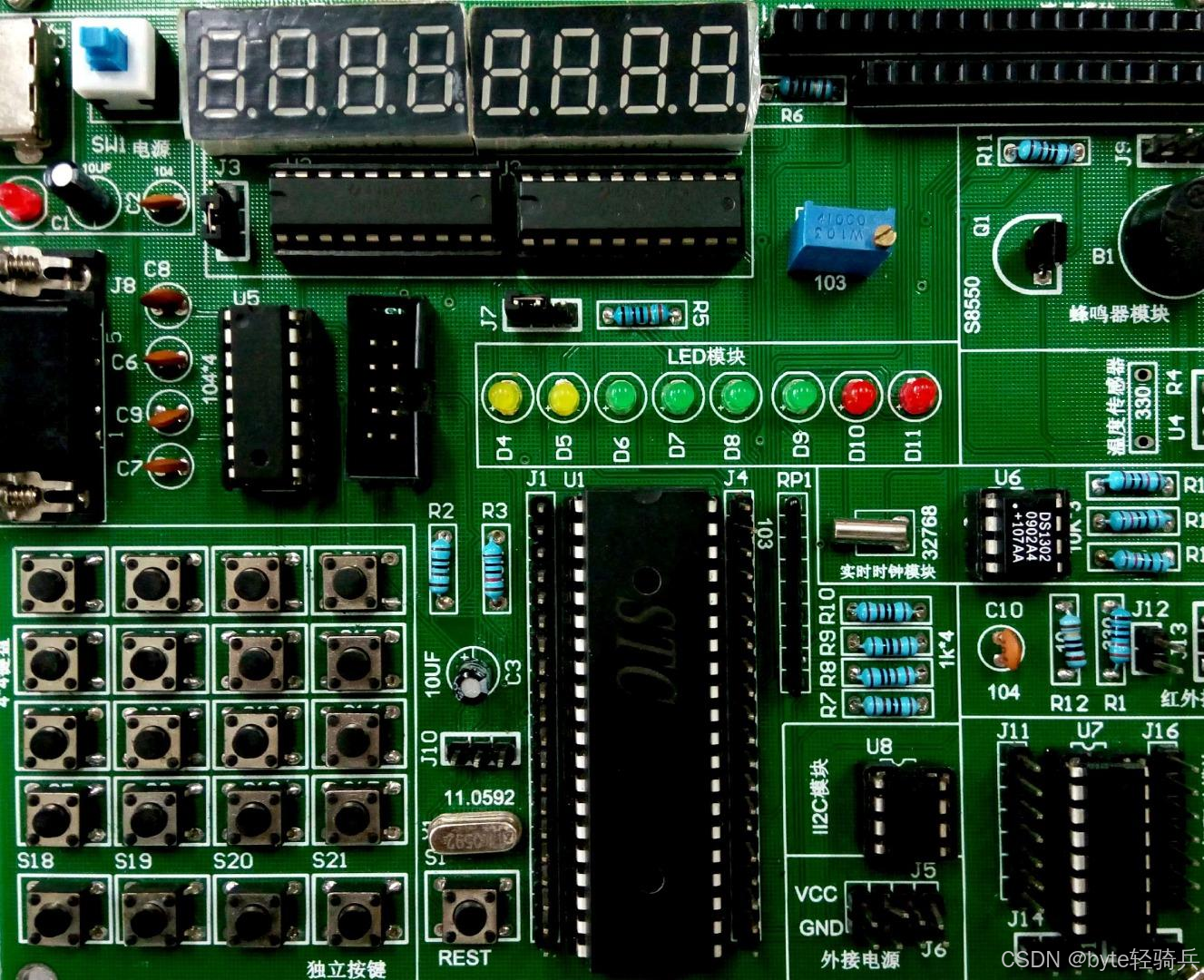

五、8051系列

5.1. 核心特点

• 经典架构：8位MCU鼻祖，硬件资源有限但开发成熟。
• 高性价比：成本低至几元人民币，适合量产。

5.2. 开发工具

• Keil C51：专为8051优化的C语言开发环境。
• SDCC（Small Device C Compiler）：开源编译器。

5.3. 应用场景

• 家电控制（洗衣机、空调）、基础工业设备（定时器）

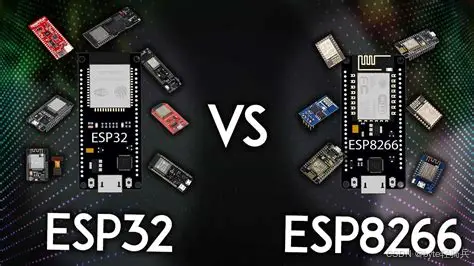

六、ESP8266/ESP32

6.1. 特点

• 由 Espressif Systems 开发，是一款基于 Xtensa LX6 32 位 RISC 处理器的系统级芯片（SoC），专为低功耗和高性能设计。
• 内置 Wi-Fi 和蓝牙 BLE，具有双核 Xtensa LX6 微处理器，运行频率高达 240MHz，有 38 个引脚，其中 30 个是 GPIO，提供更多的灵活性连接多个传感器和执行器。

6.2. 开发工具

支持 Arduino IDE、Espressif 自家的 ESP - IDF SDK 等开发工具。

6.3. 优势

内置TCP/IP协议栈，可以直接连接到Wi-Fi网络，简化了物联网设备的开发过程。ESP32在ESP8266的基础上提供了更多的CPU性能、更丰富的外设和更好的安全性能。

6.4. 应用领域

• 在智能家居领域，可用于家电控制、照明系统以及安全监控等；
• 在智能城市方面，可应用于智能交通、环境监测及公共安全等；
• 在工业物联网领域也有广泛应用，可用于工业自动化、远程监控以及数据采集；
• 在医疗健康领域，可用于远程医疗和健康监测。

七、总结与选型建议

• 性能与功耗平衡：低功耗场景选MSP430或AVR，高性能需求选ARM Cortex-M68。
• 开发效率：快速原型设计优先Arduino或Energia生态。
• 工业级可靠性：PIC和STM32系列通过车规认证，适合严苛环境。
• 成本控制：8051适合超低成本项目，ARM Cortex-M0+系列兼顾性能与价格。

八、参考资料

• 《STM32 库开发实战指南》：详细讲解基于 STM32 的库函数开发方法，通过大量实例帮助读者掌握 STM32 微控制器的应用开发。
• 《ESP8266/ESP32 开发实战：基于 Arduino IDE》：以 Arduino IDE 为开发环境，介绍 ESP8266 和 ESP32 的开发方法，包括硬件连接、软件编程及物联网应用案例。
• 《AVR 单片机嵌入式系统原理与应用实践》：深入阐述 AVR 单片机的体系结构、指令系统、接口技术及在嵌入式系统中的应用，有丰富的实例和代码。
• 《PIC 单片机原理与接口技术》：系统介绍 PIC 单片机的基本原理、接口电路设计及编程方法，为 PIC 单片机的开发应用提供理论基础和实践指导。
• 电子发烧友论坛：涵盖各种电子技术领域，包括嵌入式开发。在微控制器板块，有开发者分享开发经验、项目成果和遇到的问题及解决方法。
• Arduino 论坛：虽然主要针对 Arduino 开发板，但也有很多关于基于 Arduino 兼容的微控制器开发的讨论和资源，对于初学者和爱好者很有帮助。
• Keil：其官方网站提供了详细的使用手册和教程，介绍如何使用 Keil 进行项目创建、编译、调试等操作，支持 51 单片机和 ARM Cortex - M 系列等微控制器开发。
• IAR Embedded Workbench：官网有产品文档和用户指南，讲解该开发工具在不同微控制器平台上的配置和使用方法。
• Arduino IDE：Arduino 官方网站有关于 IDE 的使用说明和教程，帮助用户快速掌握如何在 Arduino IDE 中进行微控制器编程和开发。
