【0x005C】HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令全面解析

HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters 命令是低功耗蓝牙（BLE）核心规范中定义的一个主机控制器接口（HCI）命令，用于配置周期性广播同步传输参数。该命令允许设备在接收到周期性广播后，将这些广播的数据和参数转发给另一个设备（通常是中央设备），以便在它们之间共享周期性广播信息。

一、命令概述

在蓝牙通信系统中，特别是BLE场景下，周期性广播是设备向外发送信息的一种重要方式，而同步这些广播信息的接收和处理对于确保通信的准确性和及时性至关重要。HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令主要用于设定控制器处理周期性广播同步信息的方式。

该命令明确提及信息是从由Connection_Handle参数所标识的设备接收的。Connection_Handle在这里起到了关键的桥梁作用，它唯一地确定了一个设备连接，使得控制器能够清楚地知道这些周期性广播同步信息的来源，从而针对这个特定的连接进行相应的处理方式设置。

不影响已接收的同步信息：该命令不会影响接收方从对等设备已经接收到的任何周期性广播同步信息的处理。意味着，无论接收方是否已经与周期性广播序列同步，执行此命令都不会改变其当前的同步状态或已接收的同步信息。

参数优先级：通过此命令提供的参数值将覆盖之前通过其他命令（如HCI_LE_Set_Default_Periodic_Advertising_Sync_Transfer_Parameters或同一连接上的HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters）设置的默认参数或偏好设置。这意味着，当执行此命令时，其提供的参数将成为当前有效的参数设置。

实际应用：在智能家居、物联网（IoT）或健康监测等应用场景中，该命令可用于优化周期性广播数据的接收和处理。例如，对于电池寿命有限的传感器设备，可以配置传输模式以减少不必要的数据传输，从而延长设备寿命。

实际应用中的考虑：

• 数据重要性：根据周期性广播数据的重要性来设置传输模式。对于关键数据（如紧急警报或安全状态更新），可能需要配置更高的优先级和更可靠的传输机制。
• 设备能力：考虑设备的计算能力、存储空间和电池容量等因素来设置传输模式。例如，在计算能力有限或电池寿命较短的设备上，可能需要配置更简单的处理流程和更少的数据存储。
• 网络拓扑：在复杂的网络拓扑中（如包含多个中央设备和外围设备的网络），可能需要考虑如何协调不同设备之间的周期性广播同步信息传输，以避免冲突和重叠。

HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters 命令在BLE通信系统中扮演着重要角色，通过精细配置传输模式，可以优化周期性广播数据的接收和处理过程，提高通信的效率和准确性。

二、命令格式及参数说明

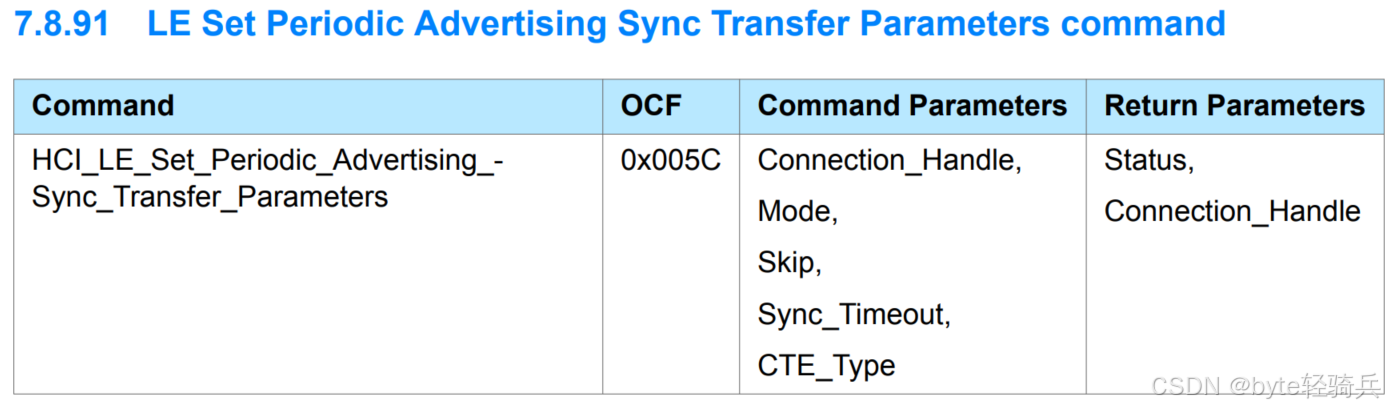

2.1. HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters 命令

HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters 命令通常包含以下几个关键部分：

• OpCode（操作码）：用于标识该命令的类型。
  • 对于HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令，其操作码是特定的。
  • 但请注意，这个操作码可能会根据蓝牙核心规范的版本而有所不同。
• Parameter Length（参数长度）：参数长度表示后面跟随的命令参数部分的字节数。
  • 这个参数对于蓝牙控制器来说很重要，因为它可以根据这个长度信息准确地提取出所有的命令参数。就像是一个包裹清单上的物品总重量信息，方便接收者知道后面的数据范围。
  • 参数长度会根据具体的参数设置情况而变化。不同的应用场景可能需要设置不同数量的参数，或者不同参数可能有不同的长度要求，所以参数长度的值是不固定的。
• 具体参数：用于配置或控制BLE设备的行为。
  • 对于HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令，具体参数可能包括与周期性广播同步传输相关的各种设置。
  • 如同步句柄、传输间隔、数据长度等。

以下是一个基于蓝牙核心规范的HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令格式示例：

OGF: 0x08 (LE Controller Commands)
OCF: 0x005C (LE Set Periodic Advertising Sync Transfer Parameters)
Command Parameters:
    Service_Data (variable length):
        Connection_Handle (2 octets): 用于标识特定的周期性广播实例。
        Sync_Transfer_Mode (1 octet): 同步传输模式，定义如何转发周期性广播数据
        Skip (1 octet): 跳过参数，表示在转发周期性广播之前需要跳过的周期性广播实例的数量。
        ...

此外，命令中还可能包含其他与周期性广播同步传输相关的参数，这些参数的具体名称和含义取决于蓝牙核心规范的版本和设备的实现。在实际编写和发送HCI命令时，应确保遵循蓝牙核心规范的规定，并正确设置所有必要的参数，以确保命令的正确执行和设备的正常通信。

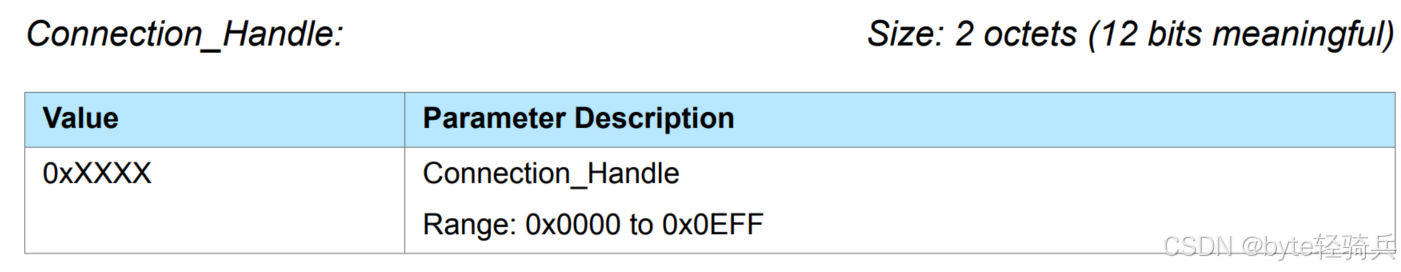

2.2. Connection_Handle

Connection_Handle在HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令中起到了关键性的指向作用，它像是一个“指针”，精确地指示蓝牙控制器将周期性广播同步信息转发至哪一个已建立连接的设备。

2.2.1. 格式与数据大小

• 遵循蓝牙规范的定义，Connection_Handle通常为一个整数类型。
• 其数据长度为2个字节（即16位）。在实际应用中，往往只有最低的12位被有效利用。
• 最高的4位可能因特定设计或规范保留而未被使用，或用于其他特定功能。

2.2.2. 有效取值范围

• 通常，Connection_Handle的取值范围在0x0000至0x0EFF之间（对应十进制0至239）。
• 但需注意的是，实际的有效范围可能会受到蓝牙设备所支持的最大连接数以及内部连接管理机制的限制。
• 例如，若蓝牙设备仅支持同时连接8个设备，那么Connection_Handle的取值范围可能仅限于0至7（假设编号从0起始）。

连接句柄验证：如果Connection_Handle参数没有正确标识一个当前存在的连接，则控制器将返回错误代码“Unknown Connection Identifier”（0x02）。表示提供的连接句柄无效或不存在对应的连接。

2.2.3. 应用

• 在蓝牙设备可能同时与多个设备建立连接的复杂应用场景中，Connection_Handle的唯一性确保了同步信息能够准确无误地传递至目标设备。
• 通过这一机制，蓝牙控制器能够清晰地识别并区分不同的连接，从而确保数据的正确传输。

Connection_Handle在HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令中扮演着至关重要的角色。它不仅是连接设备间数据同步的桥梁，更是确保数据准确无误传递至目标设备的关键所在。在使用该命令时，必须准确指定Connection_Handle的值，以确保命令的顺利执行和数据的正确传输。同时，还需留意蓝牙设备所支持的最大连接数以及Connection_Handle的实际取值范围，以避免因取值不当而导致的错误或数据丢失。

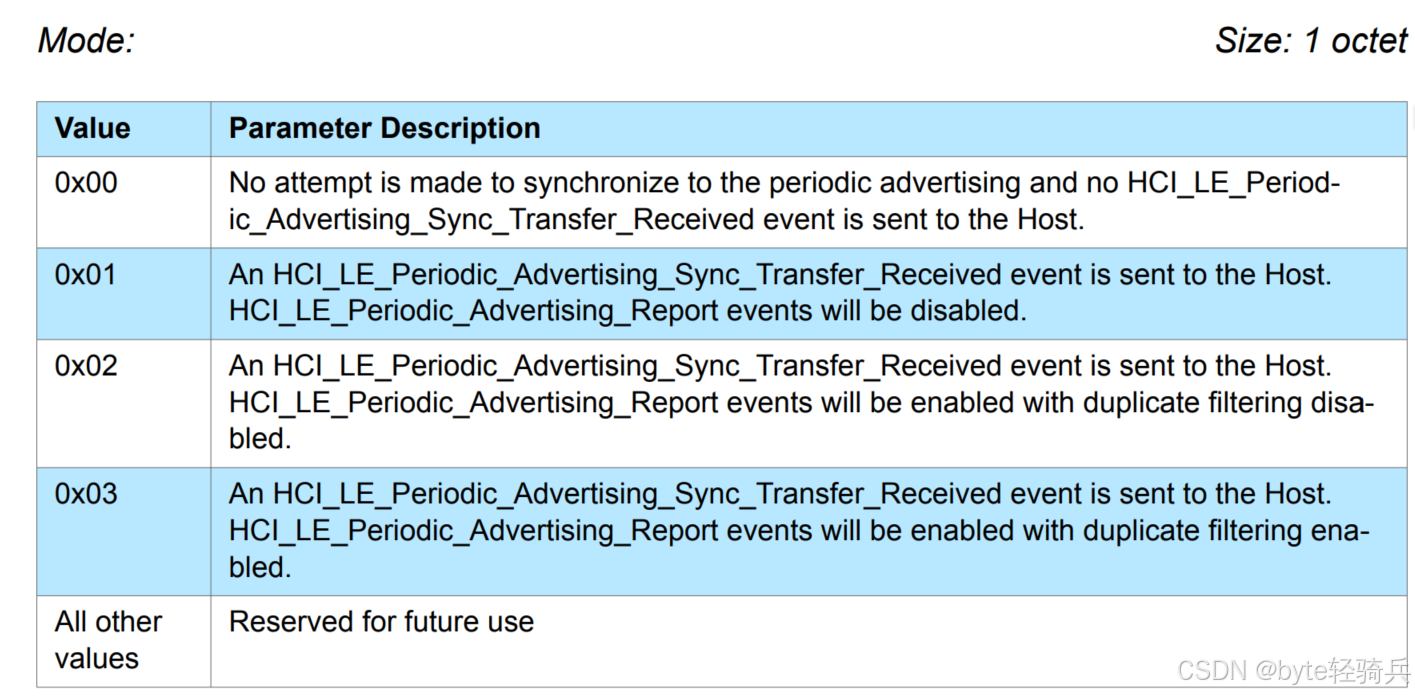

2.3. Mode

Mode 参数在接收周期性广播同步信息时起着决定性作用，并控制着蓝牙控制器与主机的交互方式以及周期性广播报告的启用状态和重复数据过滤功能。这是一种决策性的参数，直接影响着信息后续的处理路径。

• 0x00：
  • 同步操作：蓝牙控制器将忽略接收到的周期性广播同步信息。例如不会去调整接收窗口、更新同步计数器等操作。
  • 事件通知：不会向主机发送 HCI_LE_Periodic_Advertising_Sync_Transfer_Received事件。也就是说，主机不会收到来自控制器关于接收到此类周期性广播同步信息的任何通知，主机也就无法得知是否有相关同步信息到来，可能继续按原计划进行其他操作而无需关注这部分未处理的同步信息。
  • 周期性广播报告：不适用，因为没有同步。
  • 重复数据过滤：不适用，因为没有同步。
• 0x01：
  • 事件通知：控制器会向主机发送 HCI_LE_Periodic_Advertising_Sync_Transfer_Received事件。这样主机就能知晓已经接收到了周期性广播同步信息，从而可以根据自身需求决定后续要采取的行动，比如进一步查看详细信息、进行相关数据处理等。
  • 报告事件设置：但此时HCI_LE_Periodic_Advertising_Report事件将被禁用。这意味着虽然主机知道接收到了同步信息，但不会收到关于周期性广播的详细报告信息，例如关于广播内容、发送源等方面的报告，可能是在某些场景下不需要这么详细的报告或者为了节省资源而不生成此类报告。
  • 重复数据过滤：不适用，因为周期性广播报告被禁用。
• 0x02：
  • 事件通知：蓝牙控制器向主机发送HCI_LE_Periodic_Advertising_Sync_Transfer_Received事件，告知主机同步信息已接收。
  • 报告事件及过滤设置：并且HCI_LE_Periodic_Advertising_Report事件将被启用，不过此时重复过滤功能被禁用。这意味着主机不仅能知道同步信息已接收，还能收到关于周期性广播的详细报告，但在这些报告中可能会包含重复的广播信息，因为没有对重复信息进行过滤，主机可能需要在后续处理中自行判断并处理这些重复内容。
• 0x03：
  • 事件通知：蓝牙控制器会向主机发送 HCI_LE_Periodic_Advertising_Sync_Transfer_Received事件，让主机得知同步信息的接收情况。
  • 报告事件及过滤设置：同时HCI_LE_Periodic_Advertising_Report事件将被启用，且重复过滤功能也被启用。这样主机既能收到关于周期性广播的详细报告，又能确保报告中的信息经过了过滤，不会出现重复的广播内容，有助于主机更高效地处理和利用这些报告信息。
• 其他值（0x04 至 0xFF）：保留供将来使用。当前不应使用这些值，因为其的含义尚未定义。

注意：如果主机将Mode设置为0x03，但控制器不支持周期性广播ADI（Angle of Departure Indicator，离开角度指示器）支持特性，则控制器将返回错误代码“Unsupported Feature or Parameter Value”（0x11）。表示控制器不支持主机请求的模式或参数值。

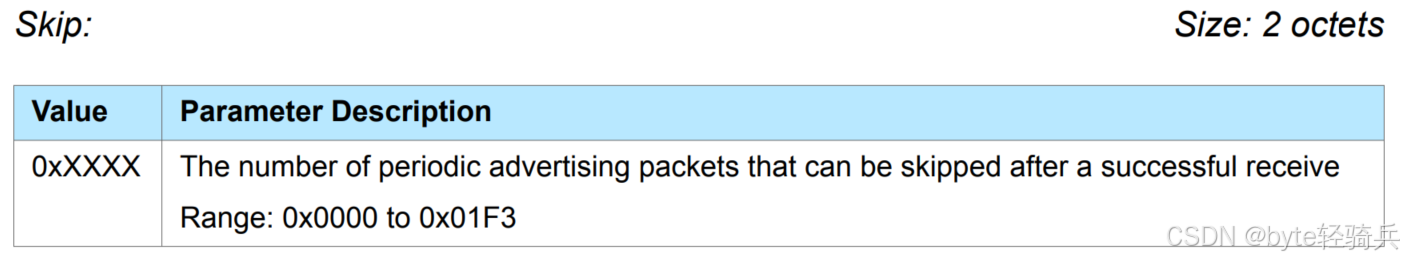

2.4. Skip

Skip 参数主要用于指定接收设备在成功接收一个周期性广播数据包之后，可以连续跳过的周期性广播数据包的数量。这样做有几个好处：

• 节能：通过减少接收和处理广播包的频率，接收方可以节省电量。
• 减少数据处理负担：如果接收方不需要每个广播包都处理，那么跳过一些包可以减轻其数据处理负担。
• 适应不同的广播速率：如果广播包的发送速率很高，接收方可以通过增加skip参数的值来减少接收到的包的数量，从而避免处理过多的数据。

取值范围： 0x0000 到 0x01F3(对应十进制0到499)。这个范围决定了可以跳过的周期性广播数据包数量的上下限。

• 最小值 0x0000 表示接收设备在成功接收一个数据包后不能跳过任何数据包，必须按顺序接收后续的广播数据包。
• 最大值 0x01F3 意味着接收设备最多可以连续跳过 499 个周期性广播数据包。在实际应用中。
• 根据不同的蓝牙设备性能、应用场景需求以及网络状况等因素，可以在这个范围内灵活设置 Skip 参数的值。
• 例如，在一些对数据实时性要求不高的场景中，为了节省设备的电量或者处理资源，可以适当增大 Skip 参数的值，让设备跳过较多的数据包；而在需要完整数据序列的场景中，如高精度的传感器数据收集应用，可能会将 Skip 参数设置为 0x0000，确保不丢失任何一个数据包。

skip参数是BLE通信中一个重要的参数，它允许接收方根据自己的需求和广播包的发送速率来调整接收和处理广播包的策略，以实现节能和高效的数据处理。

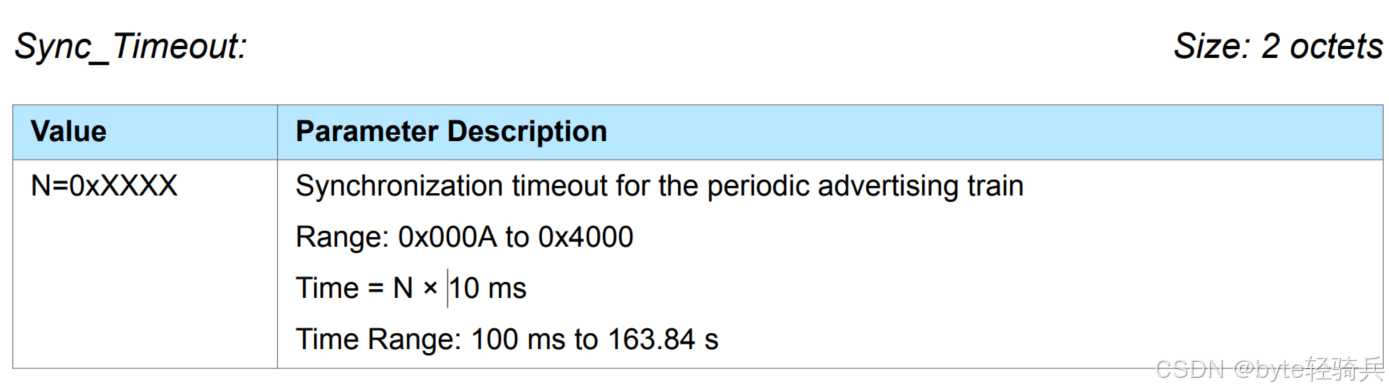

2.5. Sync_Timeout

Sync_Timeout 参数用于指定在成功接收周期性广播数据包之间所允许的最长时间间隔。它的存在是为了确保设备之间的周期性广播同步状态能够得到有效维持。如果接收设备在这个最长时间间隔内没有成功接收到数据包，就会判定为同步丢失。这就像是一个时间警戒线，一旦超过这个时间没有收到新的数据包，设备就会认为广播发送设备和接收设备之间的同步出现了问题。

与Skip的关联：无论 Skip 参数的值是多少，控制器都应该在即将超过 Sync_Timeout 所规定的时间之前停止跳过数据包。这是为了保证能够及时接收数据包，避免同步丢失。例如，如果因为连续跳过数据包导致可能会超出 Sync_Timeout 规定的时间，控制器就需要调整策略，开始接收数据包以维持同步。

取值范围及时间换算：0x000A 到 0x4000。这个范围对应的时间是通过一个换算关系得到的，即 Time = N × 10ms。换算后的时间范围是从 100ms 到 163.84s。

• 意味着在实际应用中，根据不同的蓝牙设备使用场景和要求，可以在这个时间范围内灵活地设置同步超时时间。
• 例如，在一些对数据及时性要求较高的应用场景中，如实时位置追踪系统，可能会将 Sync_Timeout 设置为一个较小的值，比如 0x000A（100ms），以确保设备能够快速检测到同步丢失并采取相应措施；而在一些对数据同步要求不是特别紧急的场景中，如周期性更新的环境监测数据收集系统，可以将 Sync_Timeout 设置为一个较大的值，以适应可能出现的网络延迟或其他干扰因素。

注意事项：

• 合理设置：在设置Sync_Timeout参数时，需要权衡设备的功耗、通信的可靠性和同步的稳定性。过短的Sync_Timeout可能导致频繁的同步丢失和不必要的通信开销；而过长的Sync_Timeout则可能增加设备的功耗并降低通信的实时性。
• 动态调整：在某些情况下，接收方可能需要根据实际的通信环境和设备状态动态调整Sync_Timeout参数的值。例如，在信号不稳定的环境中，可以增加Sync_Timeout的值以提高同步的稳定性；而在设备电量不足时，则可以减少Sync_Timeout的值以降低功耗。

Sync_Timeout参数确保接收方能够持续且可靠地接收周期性广播包。如果由于某种原因（如信号干扰、设备移动等）导致接收方在指定的时间间隔内未能成功接收到广播包，Sync_Timeout将触发同步丢失的机制。

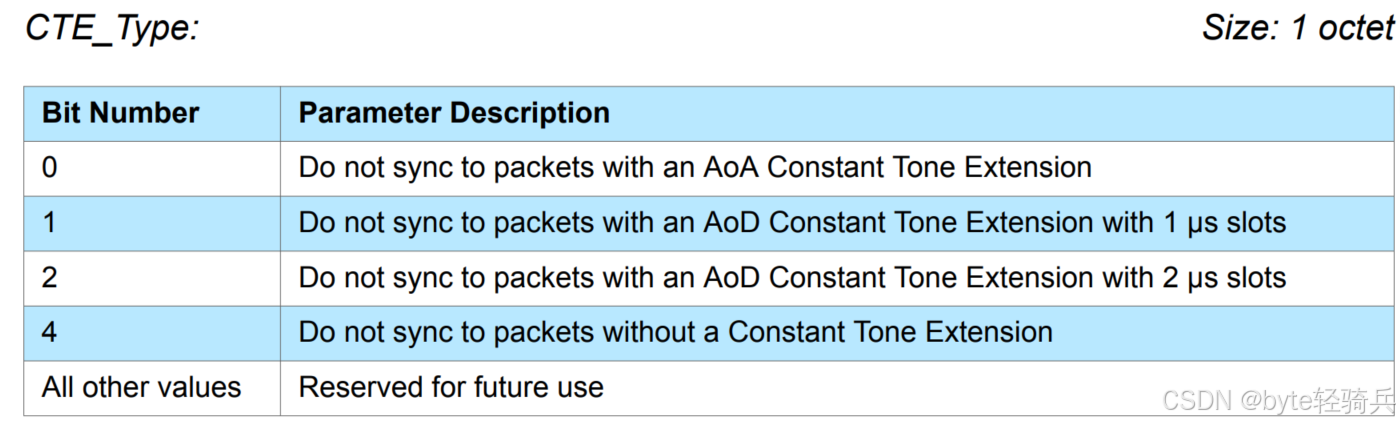

2.6. CTE_Type

CTE_Type参数用于指定是否仅与具有特定类型恒定音扩展（Constant Tone Extension，CTE）的周期性广播进行同步。CTE是BLE 5.1及更高版本中引入的一种特性，它允许设备在广播包中包含一个或多个恒定音调，这些音调可以用于角度测量（如到达角度（AoA）或离开角度（AoD））和其他定位应用。

位（Bit）含义说明：

• Bit 0：表示接收设备不要与带有 AoA（Angle - of - Arrival，到达角度）恒定音调扩展的数据包进行同步。
  • 这在某些应用场景下是有用的，例如当设备不需要利用 AoA 信息进行定位或者该设备不支持处理 AoA 相关的 CTE 时，可以设置此位来避免不必要的同步操作，从而节省资源或者避免因不相关的数据处理而导致的性能下降。
• Bit 1：接收设备不要与带有 1μs 时隙的 AoD（Angle - of - Departure，离开角度）恒定音调扩展的数据包进行同步。
  • 在一些蓝牙定位系统中，不同时隙的 AoD - CTE 可能用于不同的定位精度或范围要求。当设备不需要接收这种特定时隙的 AoD - CTE 数据包或者无法正确处理它们时，可以通过设置此位来控制同步行为。
• Bit 2：接收设备不会与带有 2μs 时隙的 AoD 恒定音调扩展的数据包进行同步。这与 Bit 1 类似，也是用于控制对特定时隙的 AoD - CTE 数据包的同步，根据设备的实际需求和功能来选择性地进行同步操作。
• Bit 4：接收设备不会与没有恒定音调扩展的数据包进行同步。在一些应用场景中，设备可能只关注带有 CTE 的数据包，因为 CTE 可能包含对其功能实现非常重要的信息，如定位信息或其他特殊数据，此时可以设置此位来排除没有 CTE 的数据包，使设备专注于处理带有 CTE 的数据包。
• 预留位（Reserved for future use）除了上述已经定义的位，其他位的值目前被保留用于未来可能的功能扩展。

说明：当 CTE_Type 参数的值为 0（即所有位都被清零）时，表示恒定音调扩展（Constant Tone Extension，CTE）的存在与否对于同步操作是无关紧要的。也就是说，接收设备在进行同步判断时，不会因为数据包是否带有 CTE 或者带有何种类型的 CTE 而有所不同，会按照正常流程对周期性广播数据包进行同步处理，不做基于 CTE 类型的特殊区分。

CTE_Type非法设置：如果主机将所有非保留位（即Bit 0、Bit 1、Bit 2 和 Bit 4 等））的CTE_Type都设置为1，则控制器应使用错误代码“Command Disallowed”（0x0C）返回一个错误。表示主机提供了非法的CTE_Type设置，控制器不允许执行此命令。

2.6.1. 参数功能

• 选择性同步：CTE_Type参数允许接收方（如扫描设备或发起连接的设备）根据广播包中CTE的类型来选择性地与周期性广播进行同步。有助于接收方过滤掉不需要的广播包，从而减少不必要的通信开销和数据处理负担。
• 兼容性：由于CTE是BLE 5.1及更高版本中的新特性，因此CTE_Type参数还考虑了与旧版本设备的兼容性。通过设置适当的位值，接收方可以指示它是否愿意与没有CTE或具有特定类型CTE的广播包进行同步。
• 灵活性：CTE_Type参数提供了高度的灵活性，允许接收方根据实际应用场景和需求来调整同步策略。例如，在需要高精度定位的应用中，接收方可能会选择与具有AoA或AoD CTE的广播包进行同步，以获取角度测量信息。

2.6.2. 应用场景

• 高精度定位：在需要高精度定位的应用中（如室内导航、资产跟踪等），接收方可以使用CTE_Type参数来选择与具有特定类型CTE的广播包进行同步，从而获取用于角度测量的高质量数据。
• 设备发现与连接：在设备发现过程中，接收方可以使用CTE_Type参数来过滤掉不需要的广播包，以减少通信开销和数据处理负担。同时，在建立连接之前，接收方还可以根据CTE_Type参数来验证广播包的合法性和兼容性。
• 网络优化：在BLE网络中，CTE_Type参数可以用于优化网络性能和资源分配。例如，通过选择性地与具有特定类型CTE的广播包进行同步，接收方可以减少网络中的干扰和冲突，提高通信的可靠性和稳定性。

2.6.3. 注意事项

• 正确设置：在设置CTE_Type参数时，接收方需要根据实际应用场景和需求来选择合适的位值。如果设置不当，可能会导致接收方错过重要的广播包或接收到不必要的广播包。
• 兼容性检查：在与广播方进行通信之前，接收方应该检查广播方的CTE类型是否与自己的CTE_Type参数设置相匹配。如果不匹配，接收方可能需要调整CTE_Type参数或选择其他通信方式。
• 动态调整：在某些情况下，接收方可能需要根据实际的通信环境和设备状态动态调整CTE_Type参数的值。例如，在信号不稳定的环境中，接收方可能会选择增加与更多类型的CTE进行同步的机会，以提高通信的可靠性和稳定性。

CTE_Type参数允许接收方根据广播包中CTE的类型来选择性地与周期性广播进行同步。通过正确设置CTE_Type参数，接收方可以优化通信性能、减少不必要的通信开销和数据处理负担，并提高定位的精度和可靠性。

三、响应事件及参数说明

在执行完HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令后，控制器会生成并上报HCI_Command_Complete事件。这是蓝牙通信协议中一种常见的反馈机制，用于告知主机设备命令的执行情况已经完成。

3.1. HCI_Command_Complete事件

HCI_Command_Complete事件不仅提供命令执行结果信息，还引导主机进行后续操作和错误排查，确保蓝牙通信系统的正常运行。

1. 在主机操作流程中的作用

• 继续执行相关操作：
  • 配置命令：依据规划流程，继续执行其他配置命令。
  • 数据传输操作：开始进行数据传输，如传输音频文件、传感器数据等。
  • 状态检查：检查设备是否进入期望工作模式，确认当前状态。
• 错误排查引导：
  • 推断问题所在：未收到事件时，推断命令执行可能出现问题。
  • 针对性排查措施：
    • 检查命令发送链路：硬件连接、软件通信协议是否正常。
    • 重审参数设置：参数是否符合要求，避免设置错误。
    • 控制器故障诊断：检查控制器硬件、软件功能是否正常。

2. 事件屏蔽情况

• 特定应用场景或设备配置：
  • 特殊测试模式：测试模式下，可能不需要接收常规命令完成反馈事件。
  • 优化资源利用：资源要求较高的场景中，为节省处理资源，选择屏蔽事件。
• 正常操作流程情况：
  • 通常不会屏蔽此类事件，以确保及时获得命令执行完成的准确信息。
  • 准确知道命令执行结果，合理规划后续操作，及时发现并解决问题。

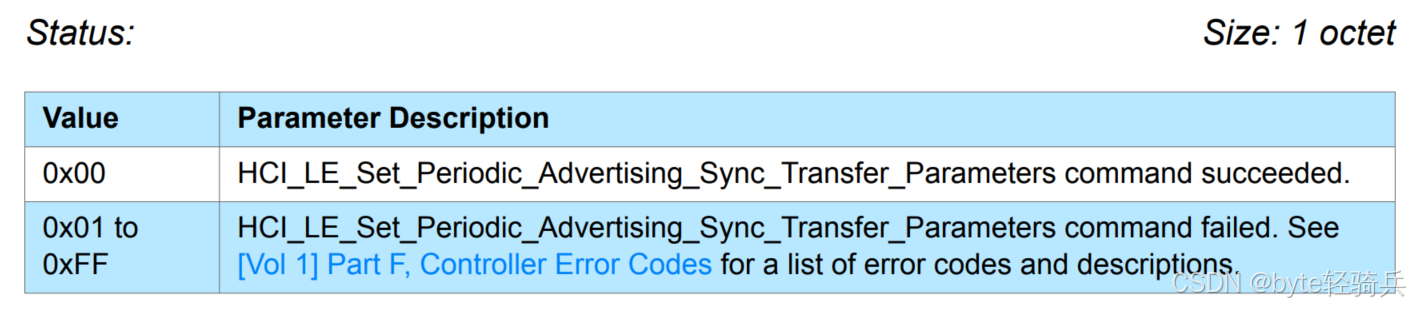

3.2 Status

status参数主要用于指示HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令的执行结果。通过该参数的值，发送命令的主机设备可以快速了解到命令在控制器端的执行情况，以便做出相应的后续操作决策。

• 成功执行（0X00）：表示HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令在控制器端已经成功执行。
  • 意味着控制器已经按照主机所设置的参数（如 SyncHandle、MaxSkip、Timeout 等）完成了对周期性广播同步传输参数的配置操作。设备可以按照新设置的参数进行后续的周期性广播同步传输相关活动。
• 命令失败（0x01 至 0xFF）：表示 HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令在控制器端执行失败。
  • 在这种情况下，主机需要进一步了解具体的失败原因以便采取相应的补救措施。具体的错误代码及详细描述可以参考蓝牙规范 [Vol 1] Part F 中的 “Controller Error Codes” 部分。蓝牙Controller错误代码全面概览_蓝牙设备启动时出现0x36怎么办-CSDN博客
  • 主机准确得知命令失败的具体原因后，进而针对性地解决问题，例如重新设置参数、检查连接情况、确认设备是否支持相关特性等。

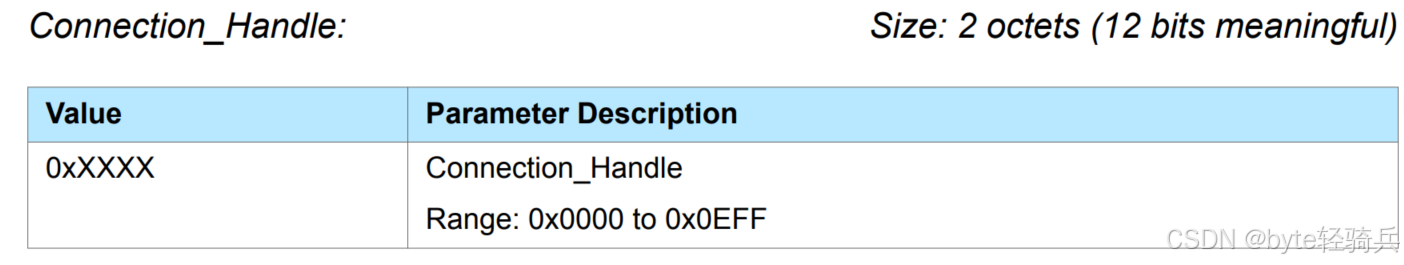

3.3. Connection_Handle

在HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令的返回参数中，Connection_Handle参数明确了这个命令所针对的是哪一个特定的连接。因为在蓝牙通信环境中，一个设备可能同时与多个其他设备建立连接，或者存在多个潜在的连接场景，通过 Connection_Handle 就能精准地定位到该命令所操作的具体连接关系。

• 大小与格式：2 octets（即16位）。在这16位中，只有12位是有效的或有意义的，其余位可能被保留或用于其他目的。
• 值范围：从0x0000到0x0EFF（十六进制表示），对应的十进制范围为0到3839。
  • 表示在蓝牙设备的连接管理中，理论上最多可以同时存在3840个不同的连接（包括周期性广播同步等连接类型）。
  • 然而，实际可用的连接数量取决于蓝牙设备所支持的最大连接数以及设备内部的连接编号机制。
  • 例如，如果一个蓝牙设备最多支持同时连接8个设备，那么Connection_Handle的取值范围可能是从0到7（假设从0开始编号）。
  • 在返回参数中，这个取值范围同样适用，并且返回的值应该是在有效连接编号范围内，表示同步信息所涉及的实际连接。
• 使用注意事项:
  • 唯一性：每个Connection_Handle都是唯一的，代表了与周期性广播同步传输相关的一个特定连接。
  • 管理控制：通过Connection_Handle，蓝牙设备可以进一步管理或控制该连接，例如发送或接收数据、修改连接参数等。

HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令返回的Connection_Handle参数是与周期性广播同步传输相关的连接的唯一标识符。它允许蓝牙设备在后续操作中识别和管理该连接，并执行相关的数据传输和控制操作。在使用该命令时，需要仔细处理返回的Connection_Handle参数，并确保其正确性和有效性。

四、命令执行流程

4.1. 命令准备阶段

• 设备状态确认：确保BLE设备已完成初始化，并处于可操作状态。验证设备是否支持周期性广播功能。
• 参数配置：根据应用需求，准备HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令的特定参数，包括Handle、MaxSkip、Timeout和Mode等。
• 命令组装：构建HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令包，包括操作码（Opcode）、参数长度（Parameter Length）和具体的参数值。

4.2. 命令发送阶段

• 发送命令包：通过HCI接口，将组装好的命令包发送给BLE控制器。
• 等待响应：主机（Host）等待BLE控制器的响应事件。

4.3. 控制器处理阶段

• 命令接收与解析：BLE控制器接收命令包，并解析操作码和参数。
• 参数验证：验证Connection_Handle是否有效，即是否指向一个当前存在的连接。检查其他参数的合法性和有效性，如MaxSkip、Timeout等是否在允许的范围内，以及Mode是否受支持。
• 执行操作：如果所有参数均通过验证，BLE控制器将根据接收到的参数值设置周期性广播同步传输的相关参数。

4.4. 命令完成与反馈阶段

• 生成完成事件：BLE控制器完成参数设置后，生成一个HCI_Command_Complete事件。
• 返回状态码和连接标识：HCI_Command_Complete事件包含命令执行的状态码（成功或失败）和Connection_Handle参数。主机接收这些反馈信息，并根据状态码决定后续操作。

4.5. 后续操作阶段

• 启用周期性广播（如需要）：在配置完同步传输参数后，如果尚未启用周期性广播，则使用HCI_LE_Set_Periodic_Advertising_Enable命令来启用。
• 监控与优化
  • 主机监控周期性广播的效果，如广播的接收情况、同步传输的稳定性等。
  • 根据监控结果和实际需求，调整周期性广播的参数以优化广播效果。

4.6. 示例代码

HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令的执行流程通常涉及到与底层蓝牙硬件的直接交互，包括发送HCI命令、处理HCI事件以及管理蓝牙协议栈的状态。此外，蓝牙堆栈的实现（如BlueZ、Bluedroid等）和硬件抽象层（HAL）的具体细节也会极大地影响代码的结构。下面提供一个简化的代码框架，用于说明如何构建和发送HCI命令，并处理来自蓝牙控制器的响应。

请注意，这个示例不会包含所有必要的错误处理和完整性检查，也不会与实际的蓝牙硬件或协议栈直接交互；仅用于教学目的。

#include <stdio.h>
#include <stdint.h>
#include <string.h>

// 假设这些宏和结构体定义与您的蓝牙协议栈和硬件接口相匹配
#define HCI_COMMAND_PKT 0x01
#define HCI_OP_LE_SET_PERIODIC_ADV_SYNC_TRANSFER_PARAMS 0xXXXX // 需要替换为实际的Opcode
#define HCI_SUCCESS 0x00

// 假设的HCI命令结构体（根据您的蓝牙协议栈和硬件接口进行调整）
typedef struct {
    uint8_t opcode[2];
    uint8_t param_len;
    uint16_t sync_handle;
    uint8_t max_skip;
    uint16_t timeout;
    uint8_t mode;
    // 可能还有其他参数...
} hci_le_set_periodic_adv_sync_transfer_params_cp;

// 假设的HCI事件结构体（根据您的蓝牙协议栈和硬件接口进行调整）
typedef struct {
    uint8_t evt_code;
    uint8_t pkt_len;
    uint8_t status;
    uint16_t connection_handle; // 假设这是返回的连接句柄（根据您的实际事件结构进行调整）
    // 可能还有其他字段...
} hci_command_complete_ep;

// 发送HCI命令的假设函数（需要根据您的蓝牙协议栈和硬件接口实现）
void send_hci_command(const uint8_t *data, size_t len) {
    // 这里应该包含与蓝牙硬件通信的代码，例如通过UART、SPI等发送数据
    // 本示例中仅打印数据以表示发送
    for (size_t i = 0; i < len; i++) {
        printf("%02X ", data[i]);
    }
    printf("\n");
}

// 处理HCI事件的假设函数（需要根据您的蓝牙堆栈和硬件接口实现）
void handle_hci_event(const uint8_t *event, size_t len) {
    // 解析HCI事件并处理
    if (len < sizeof(hci_command_complete_ep)) {
        // 事件太短，无法处理
        return;
    }

    const hci_command_complete_ep *ep = (const hci_command_complete_ep *)event;
    if (ep->evt_code == 0x0E && // HCI Command Complete Event code
        ep->status == HCI_SUCCESS) {
        // 命令执行成功
        printf("Command completed successfully for connection handle 0x%04X\n", ep->connection_handle);
    } else {
        // 命令执行失败或不是预期的命令完成事件
        printf("Command failed with status 0x%02X\n", ep->status);
    }
}

int main() {
    // 准备HCI命令参数
    hci_le_set_periodic_adv_sync_transfer_params_cp cp;
    cp.opcode[0] = (HCI_OP_LE_SET_PERIODIC_ADV_SYNC_TRANSFER_PARAMS >> 8) & 0xFF;
    cp.opcode[1] = HCI_OP_LE_SET_PERIODIC_ADV_SYNC_TRANSFER_PARAMS & 0xFF;
    cp.param_len = sizeof(cp) - 2; // 减去opcode的长度
    cp.sync_handle = 0x0001; // 示例值，需要根据实际情况设置
    cp.max_skip = 0x05; // 示例值
    cp.timeout = 0x003C; // 示例值（500ms，假设单位是10ms）
    cp.early_termination_enable = 0x01; // 启用早期终止
    cp.periodic_adv_interval_min = 0x00A0; // 示例值（100ms，假设单位是0.625ms）
    cp.periodic_adv_interval_max = 0x00F0; // 示例值（150ms）
    cp.mode = 0x01; // 示例值

    // 构建完整的HCI命令包
    uint8_t hci_cmd_pkt[sizeof(cp) + 1]; // +1 for packet type byte
    hci_cmd_pkt[0] = HCI_COMMAND_PKT;
    memcpy(hci_cmd_pkt + 1, &cp, sizeof(cp));

    // 发送HCI命令
    send_hci_command(hci_cmd_pkt, sizeof(hci_cmd_pkt));

    // 假设我们在这里接收到了一个HCI事件（在实际应用中，这将是异步的）
    uint8_t hci_event_pkt[] = {
        0x0E, // Event code: Command Complete
        sizeof(hci_command_complete_ep) - 1, // Packet length (excluding event code byte)
        HCI_SUCCESS, // Status
        0x00, 0x01 // Connection handle (example values)
        // 可能还有其他字段...（本示例中省略）
    };

    // 处理接收到的HCI事件
    handle_hci_event(hci_event_pkt, sizeof(hci_event_pkt));

    return 0;
}

重要说明：

• Opcode：HCI_OP_LE_SET_PERIODIC_ADV_SYNC_TRANSFER_PARAMS是一个占位符，需要替换为实际的HCI操作码。
• 结构体定义：hci_le_set_periodic_adv_sync_transfer_params_cp和hci_command_complete_ep结构体是基于假设的，并且可能需要根据蓝牙协议栈和硬件接口进行调整。
• 发送和接收函数：send_hci_command和handle_hci_event函数是假设的，并且需要根据实际硬件接口和蓝牙协议栈实现。在实际应用中，发送HCI命令通常是异步的，并且接收HCI事件也是通过中断或回调来处理的。
• 错误处理：本示例中省略了详细的错误处理逻辑。在实际应用中，需要添加适当的错误处理代码来处理各种可能的错误情况。
• 同步问题：本示例中假设接收到的HCI事件是立即可用的，但在实际应用中，这通常是异步发生的。可能需要实现某种形式的同步机制（如信号量、事件标志或消息队列）来处理这种情况。

五、使用场景

HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令的使用场景可能包括但不限于以下几个方面。

5.1. 物联网设备数据同步采集

• 场景核心需求：众多低功耗蓝牙传感器（如温度、湿度、光照传感器等）需定期向中心设备（网关）发送测量数据，要求准确接收数据，且需考虑数据更新频率及网络稳定性等因素。
• 命令应用关键：
  • 通过 Connection_Handle 标识各传感器连接，为其单独设置同步参数。
  • 合理设置Periodic_Advertising_Interval_Min和Periodic_Advertising_Interval_Max，把控传感器数据发送频率，避免更新异常。
  • 依据网络状况和数据重要性设定MaxSkip参数，在网络不稳时适当跳过广播数据包，保障数据同步流程。
  • 借助Mode参数控制中心设备接收同步信息后的操作，如是否通知应用层处理数据。

5.2. 室内定位系统数据传输协调

• 场景核心需求：蓝牙信标周期性发送含位置相关信息的广播数据，移动设备（智能手机等）需接收以确定自身位置，对信标广播数据的周期、同步方式及定位精度等有要求。
• 命令应用关键：
  • 设置Sync_Timeout参数确保在规定时间内成功接收广播数据包，维持定位数据连贯性。
  • 针对支持角度测量（AoA 或 AoD）的信标，利用 CTE_Type 参数指定是否只同步特定 CTE 类型的广播数据包，提升定位精度。
  • 结合定位精度要求和电量消耗情况调整MaxSkip参数，平衡数据接收与设备功耗。

5.3. 蓝牙设备固件更新协调

• 场景核心需求：蓝牙设备通过周期性广播发送固件更新相关数据块，主机设备（上位机）要与待更新设备建立稳定同步传输，确保固件更新数据完整准确接收。
• 命令应用关键：
  • 设置Early_Termination_Enable参数，异常时及时终止同步传输，防更新出错。
  • 依固件更新数据块大小、发送频率合理设置Periodic_Advertising_Interval_Min和Periodic_Advertising_Interval_Max以及MaxSkip参数，保障数据按预期传输。
  • 合适设置Mode参数，接收同步信息后及时处理数据，正确组合写入固件更新数据块。

5.4. 环境监测与传感器数据广播

• 场景核心需求：物联网传感器设备定期向其他设备或中央节点广播环境监测数据（温度、湿度、光照强度等），要高效发送数据且降低功耗。
• 命令应用关键：利用周期性广播及相关同步传输参数设置，在满足数据广播需求的同时实现低功耗运行，具体参数设置需结合设备性能及应用需求进一步确定。

5.5. 健康与健身设备数据同步

• 场景核心需求：智能手环、智能手表等健康与健身设备定期向用户手机或其他设备同步收集到的健康数据（心率、步数、睡眠质量等），要求实现数据实时、高效同步。
• 命令应用关键：通过周期性广播及同步传输参数设置，确保健康数据能及时准确地传输到目标设备，具体参数设置需依据设备特点和同步要求等因素确定。

5.6. 低功耗设备间的定期通信

• 场景核心需求：智能家居设备等低功耗设备间需定期发送控制指令或状态信息，要在不增加额外功耗的情况下实现稳定通信。
• 命令应用关键：借助周期性广播及同步传输参数设置，维持设备间稳定的通信链路，参数设置需根据设备间通信需求及功耗限制等因素合理安排。

5.7. 广播集管理与优化

• 场景核心需求：BLE 设备需有效管理广播集，优化广播数据传输效率和功耗。
• 命令应用关键：运用HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters命令，依据设备自身情况及应用需求，对广播集相关参数进行设置，提升广播数据传输效果并降低功耗。

不同使用场景下，该命令的应用重点在于根据具体的设备类型、应用场景需求以及蓝牙核心规范版本等因素，灵活设置各项参数（如Periodic_Advertising_Interval_Min、Periodic_Advertising_Interval_Max、MaxSkip、Mode等），以实现数据的高效传输、准确接收、同步处理以及功耗的优化等目标。同时，实际应用中需参考特定蓝牙设备的文档或规范来确定准确的使用方法和参数设置。

六、注意事项

6.1. 参数合法性与兼容性

1. 遵守蓝牙规范：

• 确保所有参数严格遵守蓝牙协议规范，包括取值范围、格式和含义。
• 超出规范范围的参数可能导致命令执行失败或设备异常。

2. 设备兼容性检查：

• 不同型号和版本的蓝牙设备对命令的支持程度可能不同。
• 在设置参数前，确认目标设备能够正确处理这些参数，避免“Unsupported Feature or Parameter Value”错误。

6.2. 连接标识准确性

• 正确指定Connection_Handle：
  • 确保Connection_Handle准确无误地指定，避免命令应用到错误的连接上。
  • 在多设备连接的复杂场景中，仔细核对Connection_Handle与目标连接的对应关系。

6.3. 网络环境与性能考虑

• 网络稳定性影响参数设置：在不稳定的网络环境下，谨慎设置MaxSkip等参数，避免数据丢失或功耗增加。
• 平衡功耗与性能：设置广播间隔时间时，考虑设备的功耗和性能平衡。根据应用场景（如数据更新的紧急程度、设备电池续航能力等）确定参数值。

6.4. 命令执行结果验证

• 检查命令完成事件：命令执行后，检查HCI_Command_Complete事件的返回状态码。根据返回的错误代码，确定具体的错误原因，并及时采取纠正措施。
• 确认参数是否生效：通过检查设备的实际工作状态或查询相关配置参数，验证设置的参数是否真正生效。

6.5. 同步与数据完整性保障

• 设置合适的Sync_Timeout：根据数据传输的频率、网络稳定性和数据重要性等因素，合理设置Sync_Timeout。避免频繁重新同步或长时间无法察觉同步丢失的情况。
• 注意数据重复与丢失：通过参数设置（如重复过滤功能）减少数据重复接收和数据丢失的风险。

6.6. 其他注意事项

• 命令格式与参数：确保命令格式正确，包括操作码、参数长度和后续参数。仔细检查参数值是否在有效范围内。
• 广播集状态：在设置周期性广播同步传输参数前，确保相关的广播集已启用。
• 广播数据长度与间隔：控制广播数据的长度在控制器能够传输的最大值范围内。平衡广播间隔的可发现性和功耗需求。
• 安全性与隐私保护：考虑使用安全措施，如加密广播数据，防止未经授权的访问。遵循蓝牙核心规范中关于隐私保护的建议。
• 参考文档与规范：使用命令时，参考最新的蓝牙核心规范和相关设备文档。如需更详细的指导和支持，联系设备制造商或供应商。

通过了解 HCI_LE_Set_Periodic_Advertising_Sync_Transfer_Parameters 命令的格式和参数，可以更好地配置和管理蓝牙设备之间的周期性广播同步传输功能，从而实现更高效、更可靠的蓝牙通信。
