Abaqus添加耦合反而不收敛是什么原因？

Abaqus中的耦合约束（CouplingConstraint）本质是通过建立“参考点-从属节点”的运动关联，实现力/位移的传递与协调，常见于螺栓连接、刚体约束、载荷施加等场景。正常情况下，合理的耦合能简化模型、保证力学传递的准确性，但一旦约束设置与模型力学特性冲突，就会破坏求解器的平衡迭代过程，导致不收敛。收敛性的本质是迭代过程中残差（力平衡误差）与位移增量满足设定阈值，而耦合约束通过改变节点自由度的关联关系，直接影响刚度矩阵的奇异性、载荷传递路径及边界条件的合理性，这是其引发收敛问题的核心前提。

添加耦合后不收敛的五大核心原因​

（一）过约束：自由度冗余引发刚度矩阵奇异​

这是最常见的原因。耦合约束会强制从属节点跟随参考点运动，若模型中已存在其他约束（如固定约束、接触约束、其他耦合）与新添加的耦合形成“自由度重叠限制”，会导致刚度矩阵行列式为零，求解器无法找到唯一解。​

• 典型场景：1）对已施加固定约束的面再添加“完全耦合”（FullCoupling），强制节点零位移与固定约束重复；2）螺栓连接中，同时对螺栓头施加耦合约束与接触约束，二者在法向位移上相互限制；3）多参考点耦合冲突，如同一组节点同时从属两个参考点，且两参考点运动规律不一致。​
• 本质影响：过约束会导致局部“刚性过强”，迭代过程中力的分配出现矛盾，残差无法衰减，最终求解失败。

（二）耦合类型与力学场景不匹配

Abaqus提供完全耦合、分布耦合、运动耦合等多种类型，不同类型对应不同的力学传递逻辑，选错类型会直接违背实际物理规律，引发收敛问题。

典型错误：1）对需要传递剪切力的柔性构件（如橡胶衬套）使用“运动耦合”（仅约束平动/转动自由度，不传递剪力），导致力传递路径中断；2）对大面积刚性面使用“完全耦合”（所有节点跟随参考点刚体运动），忽略局部变形协调，引发应力集中；3）动态分析中未勾选“耦合约束参与动力学”，导致惯性力无法传递。

（三）参考点设置与网格质量问题

参考点是耦合约束的“力传递中心”，其位置与网格质量直接影响约束的合理性：

• 参考点设置不当：1）参考点远离耦合面形心，导致力矩不平衡，迭代过程中出现刚体转动；2）参考点位于模型外部，且耦合面存在穿透，引发接触与耦合约束冲突；3）动态分析中参考点未定义质量/惯性，导致动能无法耗散。
• 网格质量缺陷：1）耦合面节点密度过低，或从属节点与参考点距离过大，导致约束传递精度不足，力的分配出现波动；2）耦合面网格存在畸变（如AspectRatio过大、负体积），导致刚度矩阵病态；3）从属节点跨越不同材料/单元类型界面，引发力学特性突变。

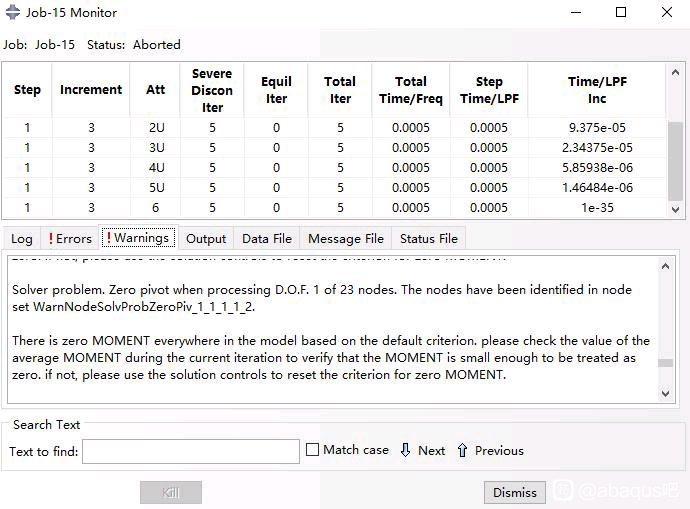

微信图片_2025-12-01_135225_714

（四）载荷与边界条件的协同性冲突

• 耦合约束改变了模型的受力传递路径，若载荷与边界条件未适配，会导致力学平衡无法实现：载荷施加不当：1）直接对参考点施加与耦合约束方向相反的载荷（如约束X向平动后，仍施加X向力），导致静不定问题；2）动态载荷（如冲击、振动）的频率与耦合约束的固有频率接近，引发共振；3）热-结构耦合分析中，温度载荷导致的变形与耦合约束冲突，未设置热膨胀系数或温度边界。
• 边界条件冲突：1）耦合约束与接触约束同时作用于同一区域，且接触刚度设置过大，导致迭代过程中力的突变；2）多步分析中，前一步的耦合约束未解除，与后一步的边界条件冲突；3）非线性分析（如大变形、材料屈服）中，耦合约束未设置“随变形更新”，导致约束失效。

（五）求解器参数与非线性设置不当

Abaqus的求解器参数直接影响迭代收敛的稳定性，尤其是非线性分析中：​

• 求解器选择错误：1）线性分析中使用非线性求解器（如ABAQUS/Standard的Static,General），导致迭代过度；2）高度非线性问题（如接触+耦合+大变形）使用默认的“直接求解器”，未启用“迭代求解器”。
• 迭代参数设置不合理：1）收敛准则过严（如残差阈值设置为1e-8），超出模型精度范围；2）最大迭代步数过少（默认20步），未给求解器足够的平衡时间；3）时间步长过大（动态分析中），导致惯性力突变，引发数值振荡。
• 非线性控制缺失：1）未启用“自适应时间步长”，导致载荷增量过大，跨越屈服点时无法收敛；2）材料非线性分析中，未设置屈服准则或硬化参数，导致应力-应变关系不连续；3）耦合约束的“刚度贡献”设置过高，未启用“软化系数”，导致约束过刚。

Abaqus添加耦合后不收敛的核心矛盾，是“约束合理性、力学传递路径、求解器稳定性”三者的不协调。工程应用中，需从耦合类型匹配、参考点与网格优化、载荷边界协同、求解器参数调整四个维度入手，优先排查过约束与类型错误，再逐步优化细节。关键在于理解耦合约束的力学本质，确保其与模型的物理特性一致，同时通过简化模型、分步验证的方式，高效定位问题根源。
