在食品加工行业中，自动化配料系统对精度和稳定性要求极高。例如，控制面粉、糖和添加剂的配比直接影响产品口感的稳定性。这类系统通常需要整合多种工业通信协议，其中PROFINET与MODBUS RTU的集成尤为常见。本文将基于工程实践，探讨如何通过PROFINET从站与MODBUS RTU主站的协同实现高精度配料控制。

498fe5221cefeaf09d7000844d4c6d0c_20150420020554448

系统架构与通信需求

典型的自动化配料系统包含三个核心部分：

1. 称重仪表：通过传感器实时采集物料重量，输出MODBUS RTU信号（RS485接口）。

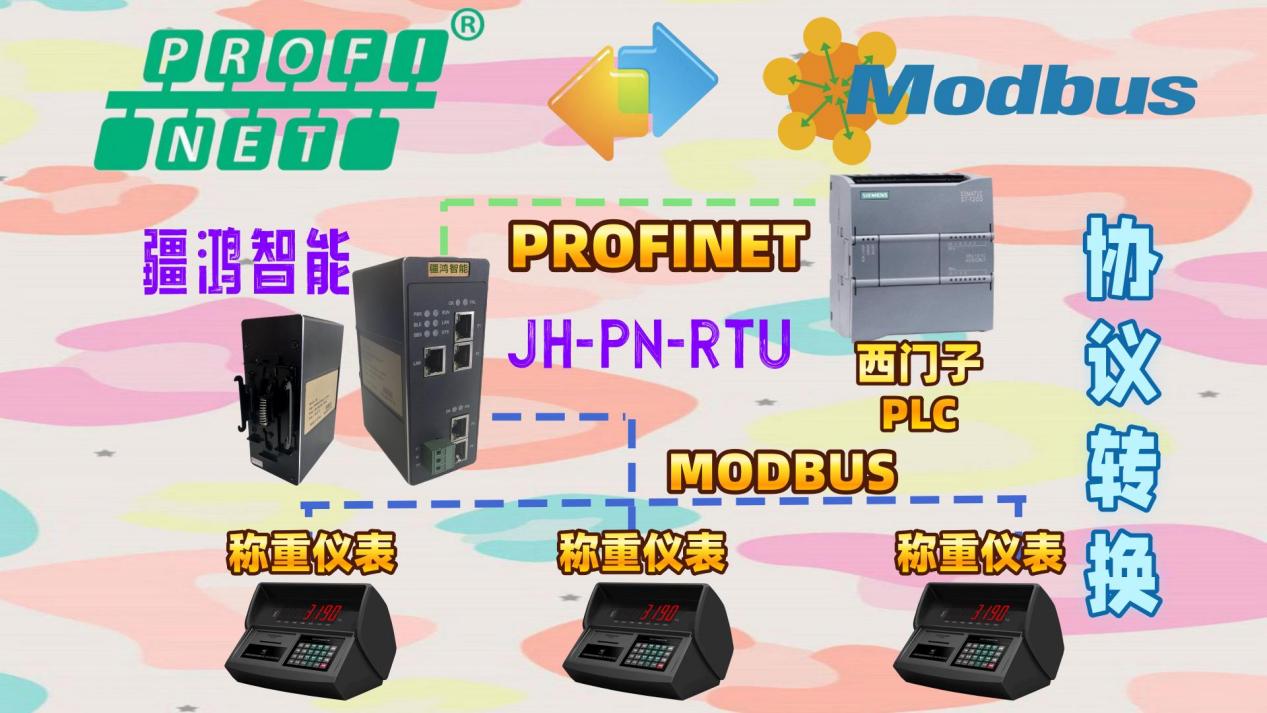

2. 协议转换网关：作为通信枢纽，将MODBUS RTU数据映射至PROFINET从站设备。

3. 西门子PLC（PROFINET主站）：处理重量数据，执行PID控制算法，动态调节给料阀或变频器。

例如，在饼干生产线中，系统需实时调整油脂与面粉的比例，误差需控制在±0.1%以内。此时，MODBUS RTU连接的称重仪表负责高频率采集重量信号（如HBM仪表，分辨率达1/10,000），而PROFINET网络则保障PLC与从站间毫秒级的数据同步。

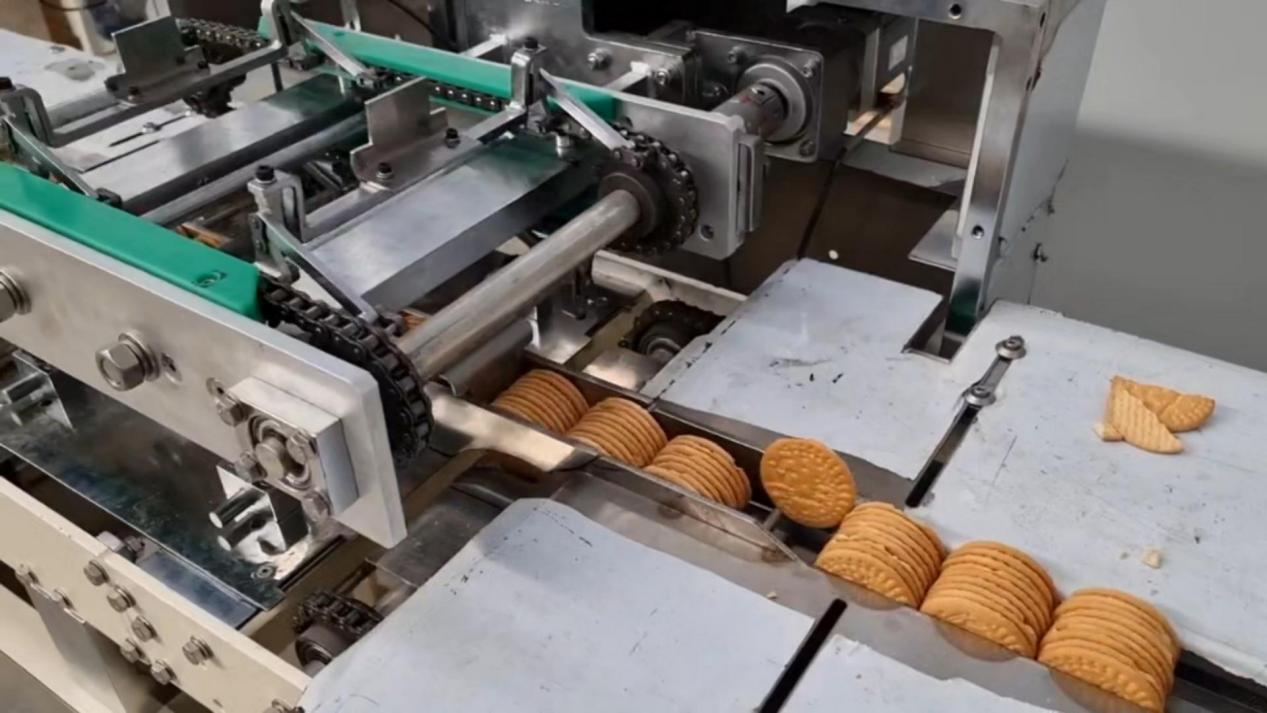

64ccb9cf691e3907acff78a5b938bd68_0b83eb045d47a79ea45b47240d2dceb8fdb287ee

PROFINET从站的关键实现

选择支持PROFINET从站功能的协议转换网关（疆鸿智能JH-PN-RTU模块）是核心环节。工程实施中需注意：

- 设备配置：在TIA Portal中导入网关GSDML文件，设置从站模块参数（如输入/输出字节长度）。

- 数据映射：将MODBUS RTU的保持寄存器（如40001-40004存储实时重量）映射至PROFINET的输入数据区，确保PLC可直接访问原始重量值。

- 诊断功能：利用PROFINET的报警机制（如模块故障报警）实现通信中断时的快速响应。

MODBUS RTU主站的工程细节

协议转换网关的MODBUS RTU主站需完成以下配置：

- 轮询策略：针对多台仪表采用分时轮询，避免总线冲突。例如，将3台称重仪表的查询指令间隔设置为20ms。

- 数据解析：根据仪表协议（如基于JB/T 11216标准的称重仪表）解析帧结构，特别注意浮点数格式转换（如32位IEEE754格式）。

- 错误处理：通过CRC校验重试机制提升抗干扰能力，在食品车间电磁复杂环境中尤为关键。

系统集成与优化建议

1. 实时性保障：通过PROFINET的IRT模式确保控制周期≤8ms，满足快速给料控制需求。

2. 精度校准：在PLC中设计自动去皮程序，结合仪表皮重命令（MODBUS功能码06）消除容器重量影响。

3. 故障安全：配置PLC冗余程序，当通信超时时可切换至手动模式，防止生产线停机。

e2d65e9b5989a7837ea868e3f84628f9_fe66b71942a30ea5a9effc0072238a43b5b65c66

结语

PROFINET与MODBUS RTU的混合组网，既发挥了PROFINET高速稳定的优势，又兼容了低成本称重设备。在一条薯片调味粉配料产线中，该方案使配料误差从±0.5%降至±0.08%，同时通过PROFINET的诊断功能将维护时间缩短30%。未来，随着时间敏感网络（TSN）技术的普及，此类异构网络集成将进一步向低延迟、高确定性方向发展。
