结构力学仿真软件到底能实现哪些核心功能？

传统物理试验受成本高、周期长、场景局限大等问题制约，而结构力学仿真软件凭借数字化建模优势，能精准模拟结构力学响应，成为现代工程设计中优化结构性能、降低研发成本的核心工具。Abaqus 作为该领域的标杆软件，不仅功能体系完善，还具备强大的求解能力，已在航空航天、土木工程、汽车制造等多领域实现深度应用。本文将先对结构力学仿真软件的核心功能进行梳理，再进一步解读 Abaqus 的技术特点与实际应用价值。

一、结构力学仿真软件的核心功能

仿真软件核心是将物理现象转化为数学模型，输出应力、位移等指标，覆盖线性到非线性、单场到多场耦合分析。

1. 线性分析：基础力学计算

基于 “应力 - 应变线性”“小变形不影响刚度” 假设，是设计基础：​

• 线性静力分析：模拟恒定荷载（重力、均布荷载等）下的响应，计算应力、位移，用于强度、刚度校核，如建筑梁变形计算、机械零件静态强度验证。​
• 线性动力分析：针对周期性、冲击或振动荷载（地震波、机械振动），分析固有频率、振型等，避免共振，如桥梁车辆振动分析、设备底座共振评估。​
• 线性屈曲分析：判断轴向压力下结构稳定性，计算临界荷载，预防坍塌，如钢结构柱受压屈曲验算、压力容器外压稳定性分析。

2. 非线性分析：复杂工况模拟​

应对材料屈服、大变形、接触摩擦等问题，是核心能力：​

• 材料非线性分析：模拟材料超弹性阶段行为，如金属屈服、混凝土开裂、橡胶超弹性，通过塑性、损伤等本构模型还原塑性流动与刚度退化，如汽车碰撞车身变形、混凝土结构地震损伤模拟。​
• 几何非线性分析：考虑大变形导致的刚度变化，适用于薄膜张拉、柔性机械臂弯曲等场景，修正刚度矩阵避免误差。​
• 接触非线性分析：模拟构件间接触、摩擦、分离，如齿轮啮合应力、螺栓预紧力传递、桥梁支座滑移分析，获取接触面压力与摩擦力。

3. 传热与多场耦合分析

• 解决多物理场相互影响问题：​
• 传热分析：计算温度场分布，为热应力分析奠基，如航空发动机叶片温度梯度计算、电子设备散热模拟。​
• 多场耦合分析：实现 “结构 - 热”“结构 - 流体” 等耦合求解，还原多因素作用，如航天器再入大气层 “气动加热 - 热变形” 分析、高层建筑风与温度荷载共同作用响应计算。

二、Abaqus 软件介绍​

Abaqus 由达索系统开发，非线性分析能力强、本构模型丰富，覆盖全功能需求，兼具灵活性与扩展性。

1. 核心模块：分工协同​

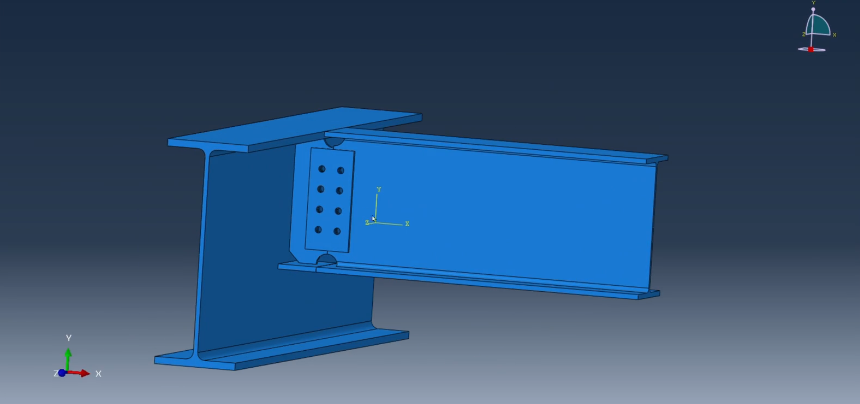

• 前处理（Abaqus/CAE）：可视化建模，支持几何构建、网格划分（自动生成多类型单元，可加密与修复）、材料定义（含近百种材料库，支持自定义）及荷载设置。​
• 求解（Abaqus/Standard & Explicit）：隐式求解器 Standard 擅长线性 / 非线性静力、动力、屈曲及多场耦合分析，精度高；显式求解器 Explicit 适合高速冲击、碰撞等瞬态问题，速度快。​

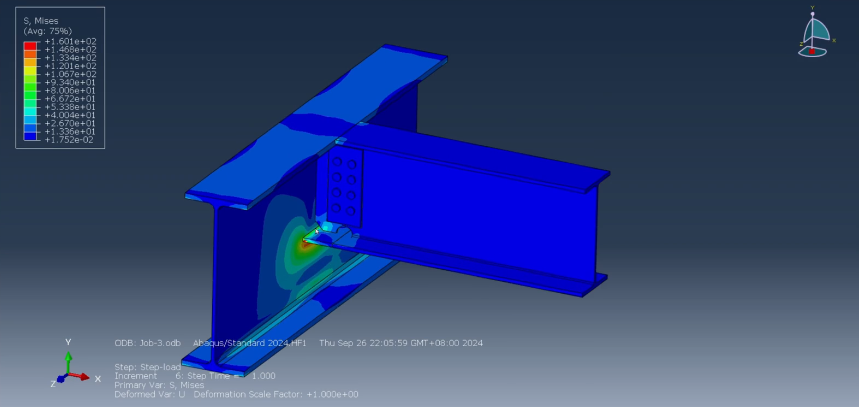

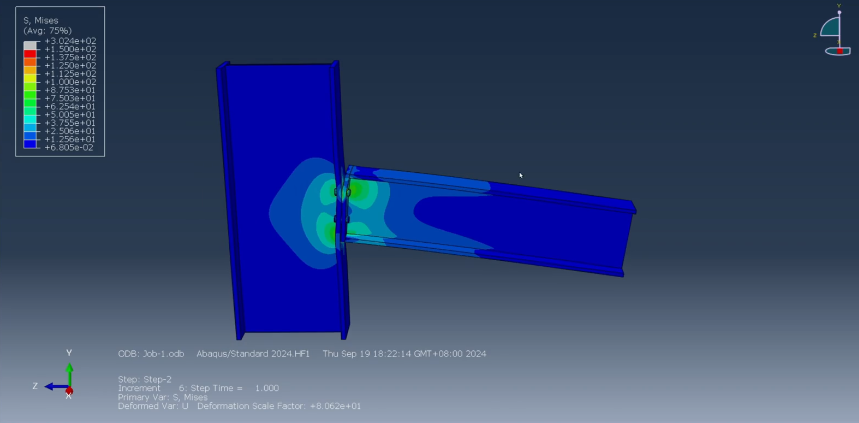

• 后处理（Abaqus/Viewer）：结果可视化，输出应力云图、位移动画等，支持数据统计，助力分析薄弱区域。

2. 技术优势：非线性与耦合标杆

• 非线性求解强：针对材料、几何、接触非线性，提供精细算法与收敛控制，如支持多种塑性模型模拟金属 Bauschinger 效应，多种接触算法避免计算失真。​
• 多场耦合全：内置多物理场耦合接口，支持双向耦合，如 “结构 - 热” 耦合计算热应力，“结构 - 流体” 耦合模拟流固相互作用。​
• 自定义性高：支持 Python 二次开发，可自定义材料本构、加载方式，适配特殊需求，提升建模效率。

3. 工程应用：跨行业实践​

• 土木建筑：用于建筑、桥梁抗震抗风分析、基础沉降计算及混凝土损伤模拟，优化结构设计。
• 汽车制造：覆盖碰撞安全、底盘强度、车身轻量化分析，模拟碰撞过程优化车身结构。​
• 航空航天：进行航天器热变形、发动机叶片高温强度、起落架冲击分析，保障航天安全。​
• 机械制造：校核零件强度、刚度与疲劳寿命，如齿轮应力分析、轴承寿命预测，减少试验成本。

结构力学仿真软件已迈向复杂非线性与多场耦合分析，Abaqus 凭借模块化体系、强大求解能力与丰富应用经验，为各行业提供精准解决方案，助力工程设计优化与技术发展。​
