有哪些常见的有限元分析？

在工程设计中，有限元分析（FEA）通过 “离散化求解” 模拟结构多工况响应，为产品安全与性能优化提供支撑。其中结构力学类分析应用最广，主要涵盖静力学、动力学、疲劳、模态、屈曲、非线性六大核心类型，下文解析其原理、价值与场景。

Abaqus

一、静力学分析：静态载荷下的基础响应

静力学分析是 FEA 基础，研究结构在静态载荷（不随时间变化或缓变）下的应力、应变与位移，假设无惯性力影响，用于判断静态强度与刚度。

核心作用与场景

• 强度校核：验证结构是否塑性变形或断裂，如桥梁支座恒载应力、机床主轴切削力应力；​
• 刚度验证：评估变形是否合规，如汽车悬架弹簧压缩量、手机中框按压弯曲；​
• 载荷传递：优化受力薄弱区，如航空发动机机匣载荷传递。

二、动力学分析：动态载荷下的惯性响应

动力学分析聚焦结构在动态载荷（冲击、振动、瞬态力）下的响应，需考虑惯性力与阻尼，求解运动方程，模拟动态安全性。

核心作用与场景

• 冲击模拟：分析短时剧烈载荷响应，如汽车碰撞车身瞬态应力、包装跌落缓冲；​
• 振动响应：评估周期性振动影响，如洗衣机滚筒振动对机身的作用、地铁振动传递；​
• 瞬态力响应：模拟突发载荷历程，如起重机制动冲击应力、建筑地震瞬态位移。​

Abaqus

三、疲劳分析：循环载荷下的寿命预测

疲劳分析针对循环载荷（交变、脉动载荷）下的寿命评估，原理是材料因累积损伤失效（应力低于屈服强度仍可能断裂），用于判断长期寿命。

核心作用与场景

寿命预测：模拟反复受力零件寿命，如发动机曲轴周期扭矩寿命、轴承滚珠循环接触寿命；

载荷优化：识别疲劳薄弱区，如风电叶片阵风损伤、桥梁车辆通行疲劳；

强度校核：验证设计寿命，如飞机起落架 10 万次起降寿命达标性。

四、模态分析：结构固有振动特性

模态分析研究结构无外力时的固有振动特性，求解固有频率与振型，关注质量与刚度分布，用于避共振、优化振动。

核心作用与场景

• 共振规避：识别固有频率，避与外部激励重合，如电机底座避开 50Hz 工作频率、扬声器振膜避声音频率；
• 振动优化：定位敏感区，如汽车驾驶室面板易振区加筋改频率；
• 动态基础：为动力学分析提供参数，如固有频率与振型支撑振动响应计算。

Abaqus

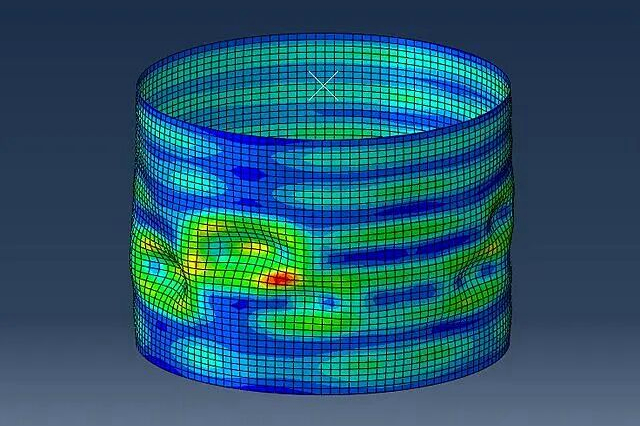

五、屈曲分析：压载荷下的失稳预警

屈曲分析针对细长 / 薄壁结构轴向压力失稳，求解屈曲临界载荷（突然大变形失效的最小压力），判断失稳风险而非强度失效。

核心作用与场景

• 失稳判断：分析细长件临界载荷，如建筑钢柱竖向压力、液压活塞杆推压失稳；​
• 结构优化：避免薄壁失稳，如飞机机翼蒙皮气动压力屈曲、易拉罐挤压失稳；​
• 载荷上限：确定安全压力，如千斤顶顶杆顶升临界载荷。​

六、非线性分析

前五种分析多基于 “线性假设”（应力 - 应变线性、小变形、载荷响应正比），非线性分析模拟偏离线性的情况，分三类：​

核心类型与场景​

• 材料非线性：模拟非线弹性，如钢板冲压塑性变形、橡胶密封圈超弹性、混凝土开裂；​
• 几何非线性：考虑大变形刚度变化，如钓鱼竿弯曲、折叠椅展开变形；​
• 边界非线性：模拟接触非线性，如齿轮啮合接触应力、螺栓预紧摩擦。​

模态支撑动力学，动力学载荷供疲劳分析，非线性修正线性偏差。它们构成产品 “静态安全 - 动态可靠 - 长期寿命” 验证体系，帮助设计阶段发现问题、降试错成本，推动产品轻量化与高效化。掌握这些分析，是工程人员数字化创新的基础。​
