【新启航】模具的磨损情况的光学三维扫描测量逆向 - 激光三维扫描仪

摘要

模具作为批量生产核心工装，其磨损部位（型腔表面、分型面、导柱孔等）的精度变化直接影响产品质量，传统磨损检测难以量化微小磨损（≤0.02mm）。本文以激光三维扫描仪为核心工具，系统梳理模具磨损情况光学三维扫描测量逆向全流程，解析针对磨损特性的预处理、参数优化、数据对比及磨损量化分析技术要点，验证该技术在模具磨损检测中误差≤±0.01mm 的精度优势，为模具维修、寿命评估及型腔修复提供技术支撑。

一、引言

模具在长期生产中易出现型腔表面划伤、分型面凹陷、导柱孔磨损等问题，磨损量超过 0.03mm 即可能导致产品尺寸超差。传统检测依赖百分表、塞规等工具，仅能检测表面粗糙度与宏观尺寸，无法量化微小磨损及曲面磨损分布。激光三维扫描仪凭借非接触式测量、高分辨率（≤0.005mm）及数字化对比能力，可精准捕捉模具磨损区域三维形态，通过与原始设计模型对比实现磨损量量化，成为模具磨损检测的关键技术手段。

二、扫描前准备：模具磨损特性适配与设备校准

2.1 磨损模具预处理策略

针对模具磨损特点制定专项方案：模具多为模具钢材质，表面可能残留脱模剂、金属碎屑，需用酒精清洁表面，对磨损区域（如型腔划痕、分型面凹陷）重点清理，避免杂质掩盖磨损细节；模具型腔结构复杂（如深腔、窄缝），采用磁性工装固定，工装与模具非磨损区域（如模板边缘）连接，接触面积≤15mm²，且采用可调节支架，确保扫描时模具无位移，工装定位误差≤±0.004mm；在模具基准面（如定位销孔、模板边缘）贴附直径 1.8mm 的高精度定位标记点，标记点避开磨损区域，间距根据模具尺寸设定（型腔区域间距 5mm，模板区域间距 10mm），辅助多视角数据拼接。同时，记录模具生产批次、使用时长等信息，为后续磨损分析提供参考。

2.2 激光三维扫描仪校准流程

选用精度 ±0.002mm 的标准磨损试块（含 0.01mm、0.02mm、0.03mm 标准磨损槽）对激光三维扫描仪（高精度手持激光型，标称精度 ±0.01mm）进行术前校准：将标准试块固定在气浮式工作台上（平面度≤0.002mm/m），扫描仪围绕试块采集 360° 数据，通过校准软件对比扫描数据与标准磨损槽尺寸，计算磨损量补偿值，确保设备实际磨损量检测误差≤±0.003mm。根据模具精度需求，将扫描分辨率设为 0.005mm，激光功率调至 60%（避免强光损伤模具表面），扫描速度初始设为 2mm/s，平衡精度与效率。

三、扫描测量过程：参数动态优化与磨损区域数据采集

3.1 基于磨损区域的参数调整

针对不同磨损部位优化参数：扫描微小磨损区域（如型腔 0.01mm 划痕）时，将分辨率提升至 0.003mm，扫描速度降至 1-1.5mm/s，开启微磨损增强算法，确保划痕深度、宽度数据清晰，检测误差≤±0.002mm；扫描大面积磨损区域（如分型面 0.02mm 凹陷）时，分辨率保持 0.005mm，扫描速度提升至 3-4mm/s，同时调整激光光斑大小至 0.008mm，避免光斑过大导致磨损边缘模糊；扫描深腔模具（深度≥50mm）时，搭配延长扫描镜头，调整扫描仪角度至 60°，确保激光束深入腔底，减少磨损区域扫描盲区，腔底磨损检测误差≤±0.004mm。

3.2 多视角数据采集与拼接技术

采用 “分区扫描 + 磨损区域优先” 策略：将模具分为型腔磨损区、分型面磨损区、导柱孔磨损区三区域，磨损区域额外增加 5-8 个视角数据采集，相邻视角重叠率≥50%（微小磨损区域重叠率≥60%）；数据拼接采用 “标记点 + 基准面校准” 双重方式：先通过定位标记点完成粗拼接（误差≤±0.008mm），再以模具定位销孔为基准轴进行精校准，确保拼接后磨损区域数据无错位，最终拼接误差控制在 ±0.005mm 内，形成完整磨损模具点云模型，点云密度在磨损区域达 300 点 /mm²，非磨损区域达 150 点 /mm²，确保磨损细节完整保留。

四、数据处理与磨损分析：精度把控与量化评估

4.1 点云数据优化处理

使用 Geomagic Control X 软件对原始点云数据专项处理：通过自适应滤波算法去除离群点（误差＞±0.005mm 的噪点），同时保留磨损区域边缘特征，避免滤波导致磨损量失真；采用基于磨损区域的局部采样算法，磨损区域保留 98% 数据，非磨损区域精简 70%-75%，减少数据量的同时保障磨损细节完整性；针对深腔底部等扫描盲区，采用相邻区域曲面插值算法填充数据，空洞填充误差≤±0.006mm，确保点云模型连续。

4.2 磨损量化分析与模型对比

将优化后的磨损模具点云模型与原始设计模型（CAD 模型）进行对齐与对比：采用最佳拟合算法使两模型基准面重合，对齐误差≤±0.003mm；通过颜色偏差图直观展示磨损分布，红色区域表示磨损量超差（＞0.03mm），黄色区域表示轻微磨损（0.01-0.03mm），绿色区域表示无磨损；利用软件测量功能量化关键磨损参数，如型腔划痕深度（精度 ±0.002mm）、分型面凹陷面积（精度 ±0.1mm²）、导柱孔磨损后的圆度误差（精度 ±0.003mm）；生成磨损分析报告，标注磨损严重区域坐标、最大磨损量及建议维修方案，为模具修复提供精准数据支持，确保修复后模具型腔精度恢复至原始设计公差（±0.01mm）范围内。

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

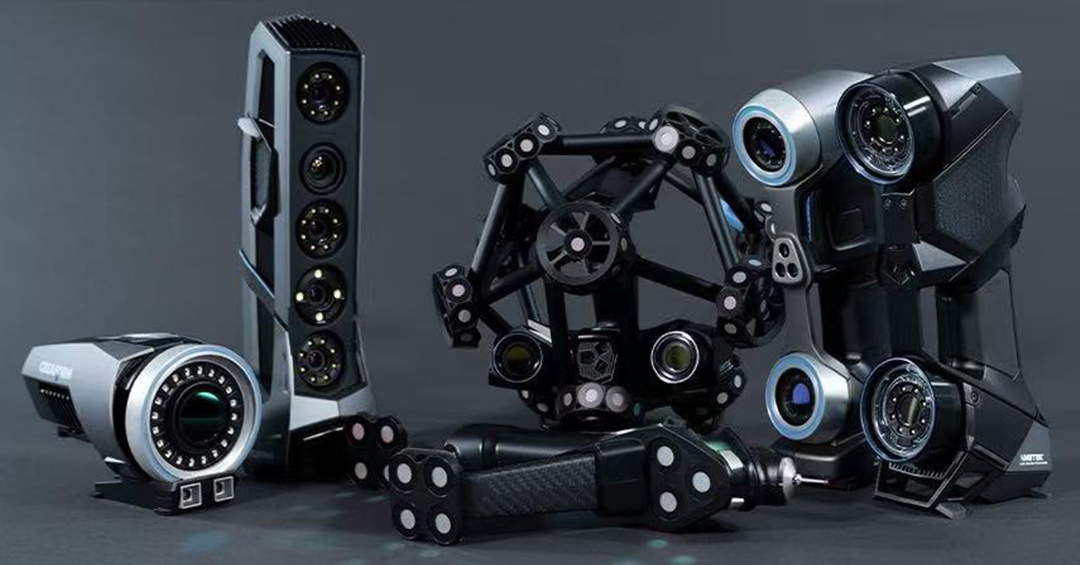

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

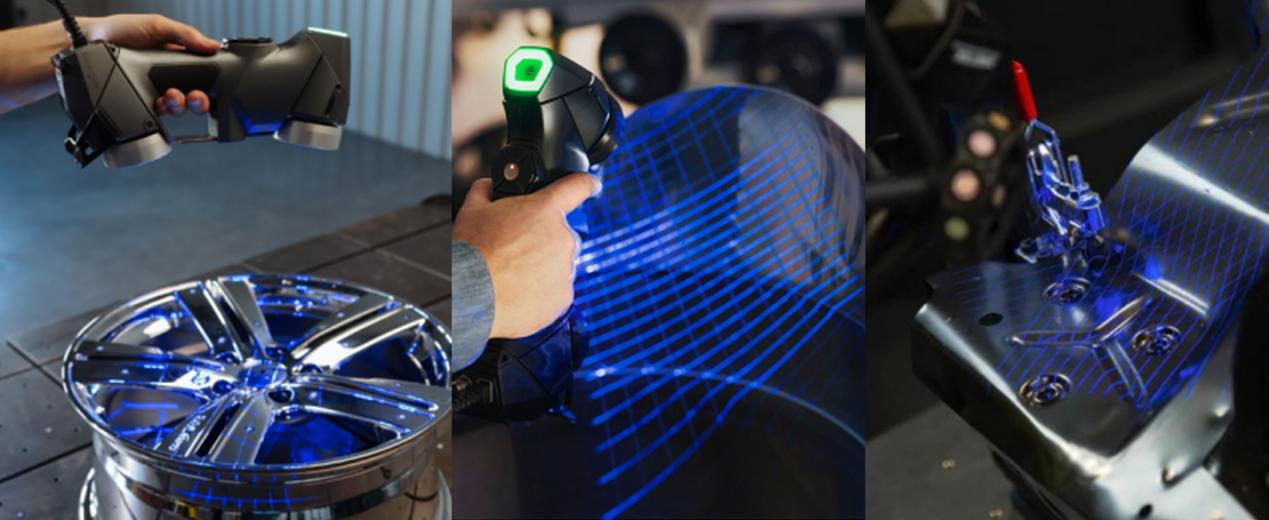

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

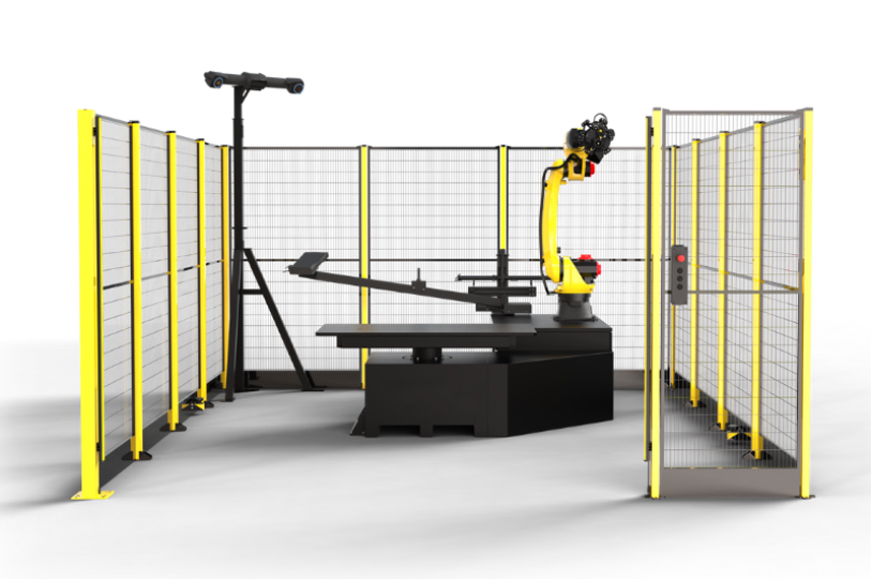

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

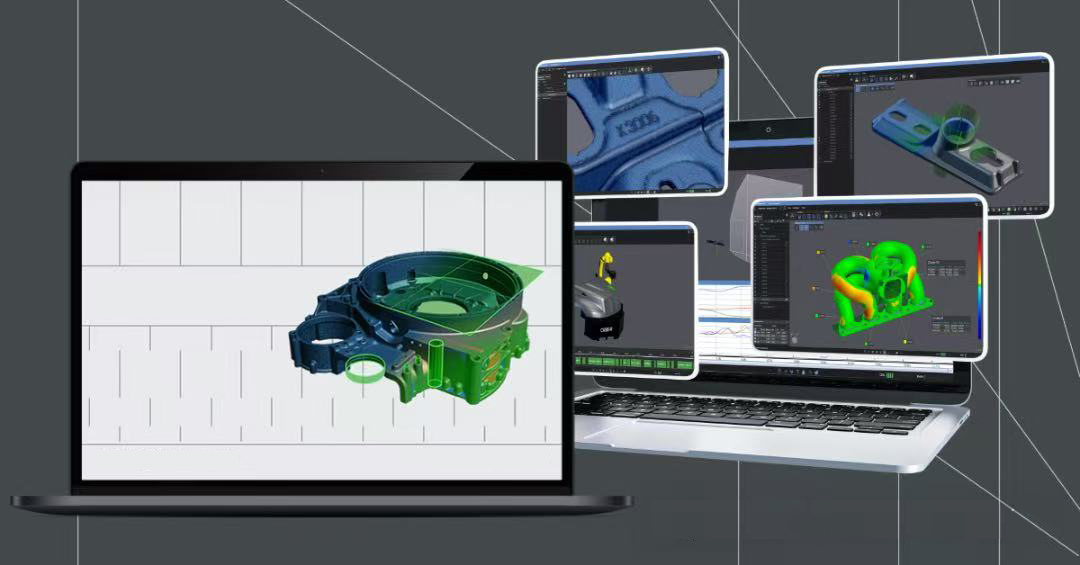

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。
