国产！全志T113-i 双核Cortex-A7@1.2GHz 工业开发板—eMMC配置核心板使用说明（二）

Linux系统镜像编译、生成

执行如下步骤前，请先参考Linux系统使用手册文档正确安装LinuxSDK。

配置编译环境

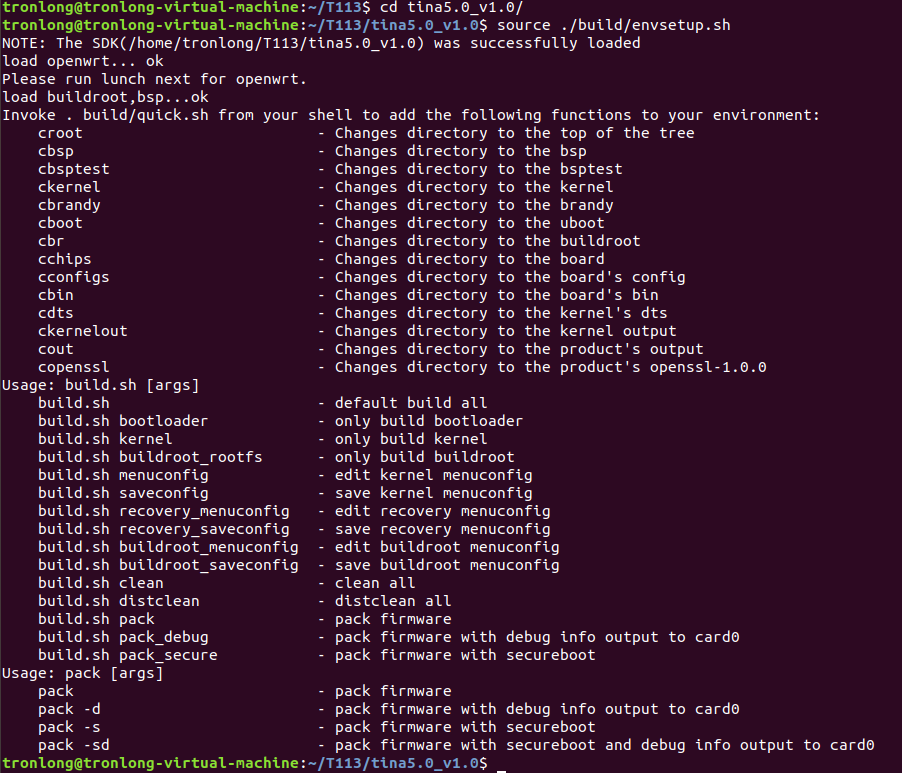

进入tina5.0_v1.0目录执行如下命令，加载环境变量。

Host# cd tina5.0_v1.0/

Host# source ./build/envsetup.sh

图 33

执行如下命令，配置Linux内核、内核版本、处理器型号、评估板型号(tlt113-evm-emmc)、显示方式、编译器等信息。

Host# ./build.sh config

备注：首次执行上述命令会出现官方阅读说明，在等待倒计时结束后输入"Y"，按回车确认即可。

图 34

图 35

Config具体配置如下：

========ACTION List: mk_config ;========

options :

All available platform:

0. android

1. linux

Choice [linux]: 1

All available linux_dev:

0. bsp

1. buildroot

2. openwrt

Choice [buildroot]: 1

All available ic:

0. t113

1. t113_i

2. t113_s3p

3. t113_s4

4. t113_s4p

5. t113_s2

Choice [t113_s3p]: 1

All available board:

0. evb1

1. evb1_auto

2. evb1_auto_nand

3. evb1_auto_nor

4. tlt113-evm-emmc

5. tlt113-evm-nand

6. tlt113-minievm-emmc

7. tlt113-minievm-nand

Choice [tlt113-evm-nand]: 4

All available output_configs:

0. hdmi

1. lvds-lcd

2. mipi-lcd

3. tft-lcd

4. cvbs

Choice [hdmi]: 0

All available flash:

0. default

1. nor

Choice [default]: 0

图 36

图 37

编译LinuxSDK

在tina5.0_v1.0目录下执行如下命令，一键编译SPL、U-Boot、Linux内核和Buildroot文件系统。

备注：若修改内核、Buildroot、Qt模块等配置，需重新执行"./build.sh"命令，再打包生成Linux系统镜像文件。

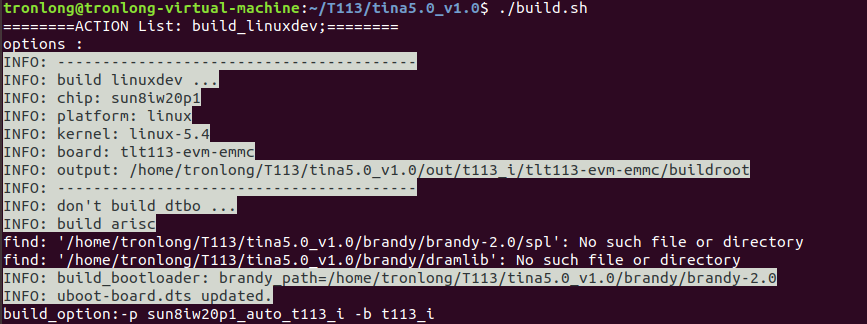

Host# ./build.sh

图 38

预计耗时约20min编译完成后，生成SPL、U-Boot、Linux内核和Buildroot文件系统镜像文件，镜像文件需转化为.fex格式后使用。

图 39

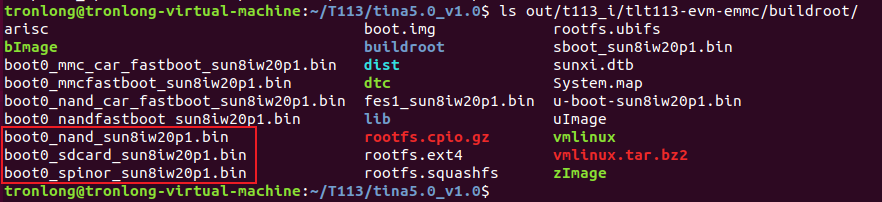

1.生成SPL镜像文件为"out/t113_i/tlt113-evm-emmc/buildroot/"目录下的boot0_nand_sun8iw20p1.bin、boot0_sdcard_sun8iw20p1.bin和boot0_spinor_sun8iw20p1.bin。

图 40

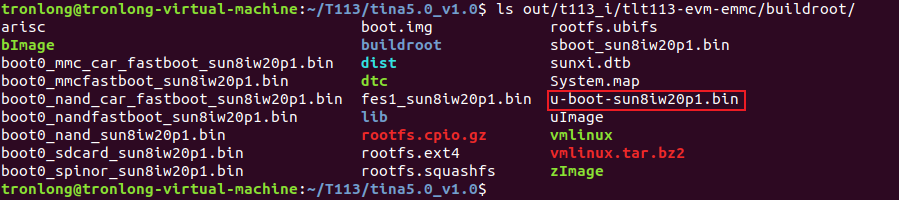

2.生成U-Boot镜像文件为"out/t113_i/tlt113-evm-emmc/buildroot/u-boot-sun8iw20p1.bin"。

图 41

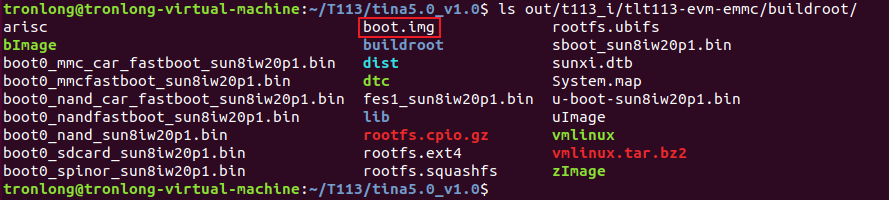

3.生成Linux内核镜像文件为"out/t113_i/tlt113-evm-emmc/buildroot/boot.img"。

图 42

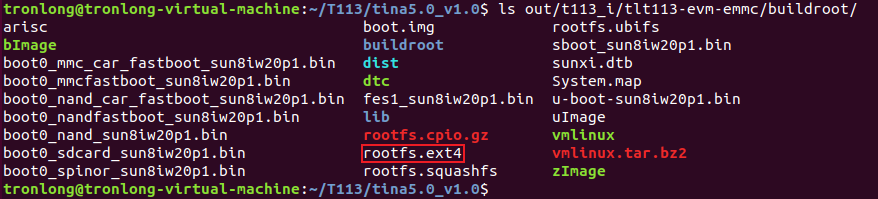

4.生成文件系统镜像文件"out/t113_i/tlt113-evm-emmc/buildroot/rootfs.ext4"，rootfs.ext4为EXT4格式，适用于Micro SD卡和eMMC。

图 43

编译生成Linux系统镜像

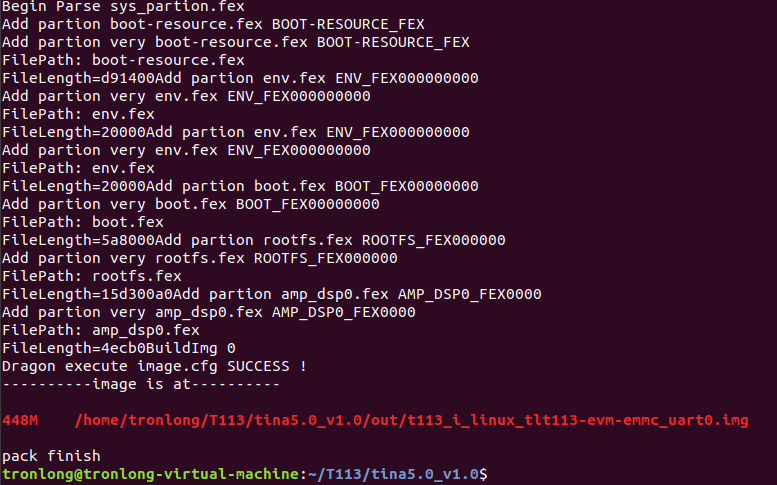

执行如下命令，打包生成Linux系统镜像文件。

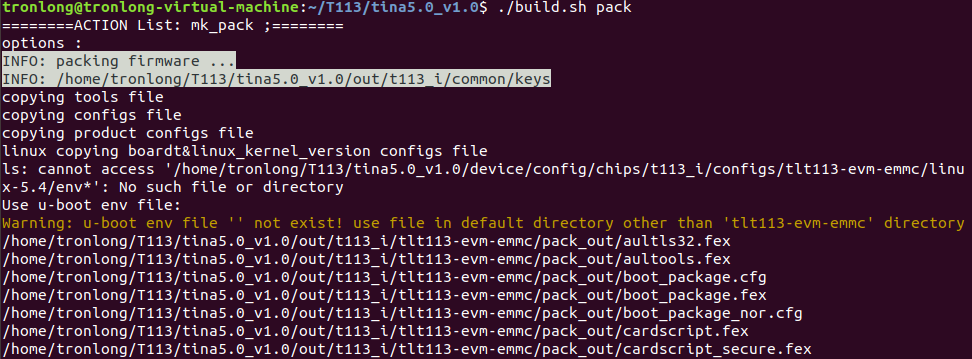

Host# ./build.sh pack

图 44

图 45

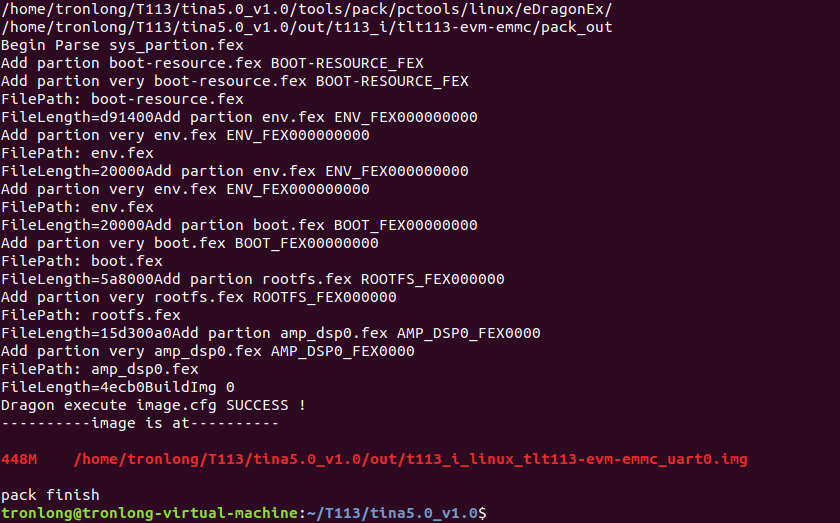

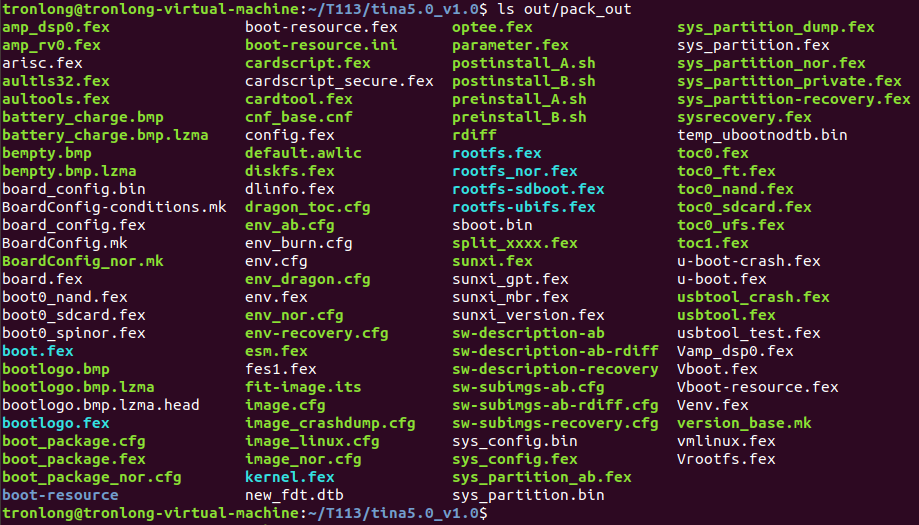

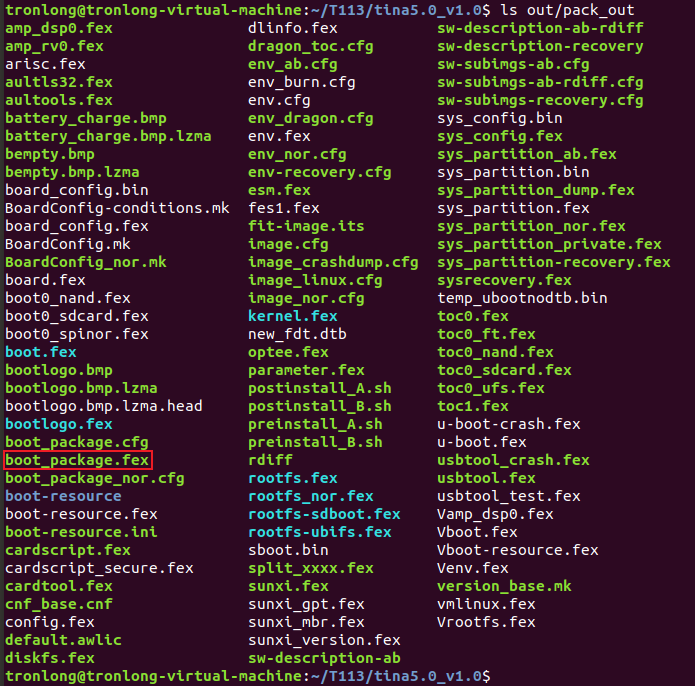

本次操作会将SPL镜像(boot0_nand_sun8iw20p1.bin、boot0_sdcard_sun8iw20p1.bin和boot0_spinor_sun8iw20p1.bin)转化为boot0_sdcard.fex、boot0_nand.fex、boot0_spinor.fex文件；将U-Boot镜像(u-boot-sun8iw20p1.bin)、设备树镜像、sys_config配置文件合并生成boot_package.fex文件；将Linux内核镜像(boot.img)转化为boot.fex文件；将文件系统镜像文件rootfs.ext4转化为rootfs.fex文件；最后将boot0_sdcard.fex、boot0_nand.fex、boot0_spinor.fex、boot_package.fex、boot.fex、rootfs.fex等文件，合并生成"out/t113_i_linux_tlt113-evm-emmc_uart0.img"Linux系统镜像文件。

图 46

图 47

请参考Linux系统启动卡制作及系统固化文档，将Linux系统镜像文件固化至Linux系统启动卡或eMMC。

局部编译

如需单独编译SPL、U-Boot、Linux内核、设备树或文件系统，可参照本章节内容进行局部编译。

SPL和U-Boot编译

在tina5.0_v1.0目录下执行如下命令，编译SPL和U-Boot。

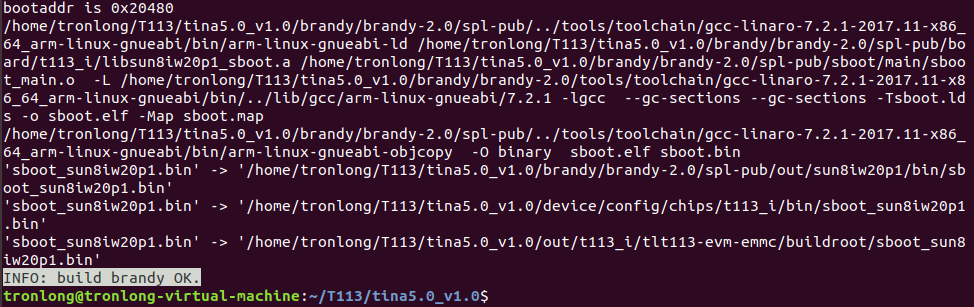

Host# ./build.sh bootloader

图 48

图 49

编译完成后，生成SPL镜像文件为"out/t113_i/tlt113-evm-emmc/buildroot/"目录下的boot0_nand_sun8iw20p1.bin、boot0_sdcard_sun8iw20p1.bin和boot0_spinor_sun8iw20p1.bin。生成U-Boot镜像文件为"out/t113_i/tlt113-evm-emmc/buildroot/u-boot-sun8iw20p1.bin"。

执行如下命令，将镜像文件转化为.fex格式，并重新生成系统镜像。

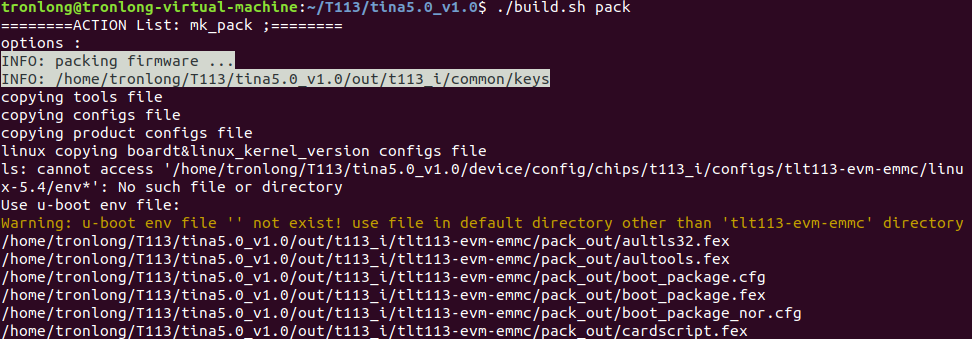

Host# ./build.sh pack

图 50

图 51

图 52

内核编译

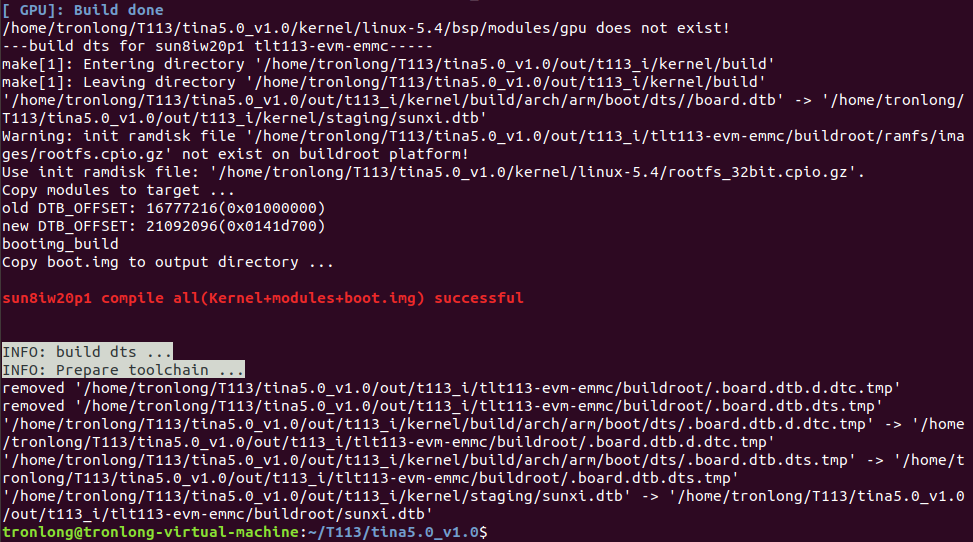

在tina5.0_v1.0目录下执行如下命令，编译Linux内核。

Host# ./build.sh kernel

图 53

图 54

编译完成后，生成Linux内核镜像文件为"out/t113_i/tlt113-evm-emmc/buildroot/boot.img"。

执行如下命令，将镜像文件转化为.fex格式，并重新生成系统镜像。

Host# ./build.sh pack

图 55

图 56

设备树镜像编译

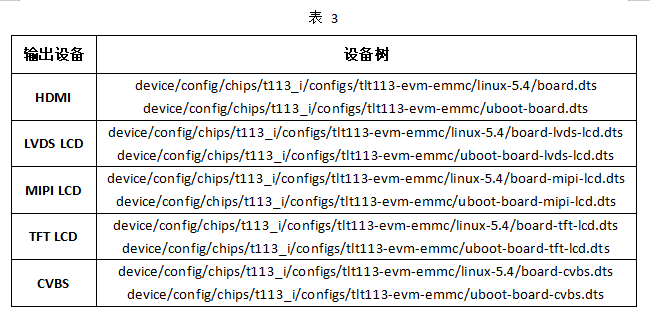

我司已提供分别支持HDMI OUT、TFT LCD、MIPI LCD、LVDS LCD、CVBS显示的设备树文件，如下表所示。其中"device/config/chips/t113_i/configs/tlt113-evm-emmc/linux-5.4/"目录下存放Linux设备树源文件，"device/config/chips/t113_i/configs/tlt113-evm-emmc/"目录下存放U-Boot设备树源文件(uboot-board-xxx.dts)。

为便于测试，我司已提供支持以上显示方式的多个boot_package_xxx.fex文件，位于产品资料“4-软件资料\Linux\Boot_package\boot_package-AA_BB\emmc\”目录下，可直接使用。

我司提供的Linux系统默认使用支持HDMI OUT显示的设备树文件。如需替换为其他显示方式，请进入tina5.0_v1.0目录，执行如下命令，选择对应显示方式，并配置Linux内核、内核版本、处理器型号、评估板型号(tlt113-evm-emmc)、编译器等信息。

Host# ./build.sh config

图 57

重新执行"./build.sh"命令编译LinuxSDK，同时会重新编译设备树文件。再执行"./build.sh pack"命令将镜像文件转化为.fex格式，并打包生成新的Linux系统镜像。

图 58

文件系统编译

在tina5.0_v1.0目录下执行如下命令，编译文件系统。

Host# ./build.sh buildroot_rootfs

图 59

图 60

编译文件系统后，生成文件系统镜像文件"out/t113_i/tlt113-evm-emmc/buildroot/rootfs.ubifs"和"out/t113_i/tlt113-evm-emmc/buildroot/buildroot/images/rootfs.ext4"。

执行如下命令，将镜像文件转化为.fex格式，并重新生成系统镜像。

Host# ./build.sh pack

图 61

图 62
