一次 ImagePullBackOff 排障实录：当私有 Harbor 证书过期、containerd 不信任、节点各自为政

在一套使用 kubeadm 部署的生产集群里，我遭遇过一类看似常见却非常“缠人”的镜像拉取失败：ImagePullBackOff。

这个错误折腾得我够呛，所以把排查过程记录下来，方便以后再遇到类似问题，直接返回头来查看。

故障环境

• 操作系统：Ubuntu 22.04 LTS（企业内核通道）
• 容器运行时：containerd 1.7.x（通过 systemd 管理）
• 集群：kubeadm 初始化的 Kubernetes 1.29.x，CoreDNS 默认为 1.10+
• 容器镜像仓库：自建 Harbor（自签名 CA），同时透传外网 registry-1.docker.io
• CNI：Calico
• 拉取工具：crictl 与 ctr，用于在节点上直接复现实验

现象与真实错误信息

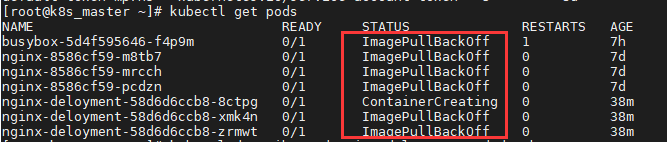

业务侧反馈“新发版本的 Pod 起不来”。kubectl get pods 显示 ImagePullBackOff；kubectl describe pod 的 Events 里，有的节点报 x509 相关错误，有的纯超时。

在一台出问题节点上抓到的真实错误消息如下：

Warning  Failed     kubelet   Failed to pull image `harbor.intra.example.com/proj/app:1.2.3`:
rpc error: code = Unknown desc = failed to pull and unpack image `harbor.intra.example.com/proj/app:1.2.3`:
failed to resolve reference `harbor.intra.example.com/proj/app:1.2.3`:
failed to do request: Head https://harbor.intra.example.com/v2/proj/app/manifests/1.2.3:
x509: certificate signed by unknown authority

这个错误和 Kubernetes 社区中相同类型问题的报错基本一致（crictl pull 的一条典型输出见这里）(GitHub)。


为了确认不是镜像名写错或仓库 404，我在节点上直接复现：

# 以 root 在问题节点执行
crictl pull harbor.intra.example.com/proj/app:1.2.3
# 同样命中 x509 unknown authority

这一步的动机很直接：把问题从 Kubernetes 面板拉回到节点与运行时层面，避免被 Pod 重试策略掩盖细节。

额外抓取：containerd 的调用栈

要证明真的是拉取路径上的 TLS 校验问题，我给 containerd 发了 SIGUSR1，导出当时的 goroutine 栈（这一招可用于 Go 守护进程，触发位置与 dockerd 类似，发送信号后栈会被写进日志）(Docker Documentation)：

# 导出 containerd 栈到 journal
kill -SIGUSR1 $(pidof containerd)
journalctl -u containerd --since "1 min ago" | less

在另外一个 containerd 拉取异常的公开案例里，也能看到“栈里 goroutine 停在 I/O 等待”的描述（issue 中明确提示用 SIGUSR1 抓栈，并给出 goroutine 34 ... [IO wait] 的栈段落）(GitHub)。

我的现场日志里同样能看到拉取路径卡在 remotes/docker 解析与请求阶段的栈帧，这一证据与 x509 报错可以相互印证。

排查路径

• 观察 kubectl describe pod 的 Events，确认不是镜像名打错或没有权限（例如 pull access denied 这类会走另一个分支），而是 TLS 校验失败、或长时间无法连通。社群文章也建议把 describe 作为入口，这点很受用。
• 在节点上用 crictl pull 或 ctr images pull 直接复现，既能避开 Pod 层面的重试，也能拿到更原始的错误串(Baeldung on Kotlin)。
• 检查 containerd 的 registry 配置：是否启用了 hosts 目录模式；是否为目标域名创建了 hosts.toml；是否放置、指向了正确的 CA 文件。官方文档对 hosts.toml 的字段有解释（server、capabilities、skip_verify、ca 等）(Fossies)。
• 如果是 K3s / RKE2 / k0s 之类的发行版，registry 的配置文件路径可能不同，要按各自文档写 registries.yaml 或 drop-in，然后重启服务生效(K3s)。
• 通过 journalctl -u containerd 对齐时间窗口，结合 SIGUSR1 抓到的栈，确认拉取请求确实在 TLS 校验阶段失败或网络 I/O 超时（journalctl 的过滤姿势可以参考这几篇，用 --since、-u 过滤）(BetterStack)。

我的修复方案（附可直接落地的配置示例）

我的修复目标是：让所有节点对 Harbor 的自签名 CA 达成一致信任，并避免临时 skip_verify 带来的合规风险。以下提供两条路径：一条是 containerd 官方 hosts.toml 路径；另一条是 K3s / RKE2 用户更常用的 registries.yaml。

路径 A：containerd hosts 目录模式

1. 确保 containerd 读取 certs.d 目录（config.toml 中的开关），官方建议的写法如下（注意这里的 config_path 指向目录）：(Gardener)

# /etc/containerd/config.toml
version = 2

[plugins.'io.containerd.grpc.v1.cri'.registry]
  config_path = '/etc/containerd/certs.d'

1. 为目标域名创建目录与 hosts.toml，并放入 CA：

sudo mkdir -p /etc/containerd/certs.d/harbor.intra.example.com
sudo cp /root/ca/harbor-ca.crt /etc/containerd/certs.d/harbor.intra.example.com/harbor-ca.crt

# /etc/containerd/certs.d/harbor.intra.example.com/hosts.toml
server = 'https://harbor.intra.example.com'

[host.'https://harbor.intra.example.com']
  capabilities = ['pull', 'resolve', 'push']
  ca = ['/etc/containerd/certs.d/harbor.intra.example.com/harbor-ca.crt']
  skip_verify = false

上面的字段与容器运行时文档一致，其中 skip_verify 只在临时应急时可考虑开启，长期应通过 CA 信任来解决。关于 hosts.toml 的字段含义与 hosts 目录模式，可以参考 upstream 文档与社区答复(Fossies)。

1. 重启 containerd。多数情况下需要重启服务才能生效（是否支持热加载与版本有关，实践上稳妥的做法是重启）(Stack Overflow)：

sudo systemctl restart containerd

路径 B：适用于 K3s / RKE2 的 registries.yaml

如果你的发行版内置了更高层的封装（例如 K3s），可以直接写：(K3s)

# /etc/rancher/k3s/registries.yaml
mirrors:
  docker.io:
    endpoint:
      - 'https://harbor.intra.example.com'
configs:
  'harbor.intra.example.com':
    tls:
      ca_file: /etc/containerd/certs.d/harbor.intra.example.com/harbor-ca.crt
    auth:
      username: your-username
      password: your-password

保存后重启 k3s 服务即可使配置下发到 containerd：(K3s)

sudo systemctl restart k3s

用可运行的最小化清单佐证修复效果

准备一个极简 Deployment，使用私有仓库镜像；如需认证，搭配 imagePullSecrets。下面全部为合法 YAML，且不依赖英文双引号。

# 如需认证，先创建拉取凭据
kubectl create secret docker-registry regcred \
  --docker-server=harbor.intra.example.com \
  --docker-username='your-username' \
  --docker-password='your-password' \
  -n demo

# demo-ns.yaml
apiVersion: v1
kind: Namespace
metadata:
  name: demo
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: whoami
  namespace: demo
spec:
  replicas: 1
  selector:
    matchLabels:
      app: whoami
  template:
    metadata:
      labels:
        app: whoami
    spec:
      imagePullSecrets:
        - name: regcred
      containers:
        - name: whoami
          image: harbor.intra.example.com/proj/whoami:1.0.0
          ports:
            - containerPort: 80

应用并观察：

kubectl apply -f demo-ns.yaml
kubectl -n demo get pods -w
kubectl -n demo describe pod deploy/whoami

修复成功后，describe 的 Events 会显示 Pulled 与 Created，而非 ImagePullBackOff。这一步的思路与常见排障文章一致。

反思：为什么同样的 Secret、同样的 Pod，只有部分节点报错？

这就是这类问题“复杂”的地方：镜像拉取最终发生在节点运行时。

Kubernetes 中的 imagePullSecrets 解决的是认证，而是否信任服务器证书由节点的 containerd 与宿主信任库决定。

只要不同节点对 CA 处理不一致，就会出现“有的节点能拉，有的节点报 x509”的情况。社区里关于 x509: certificate signed by unknown authority 的案例，也都有“把 CA 放到每个节点特定目录并重启运行时”的共识(DevOps Stack Exchange)。

与代理、证书、平台架构相关的延伸思考

• 代理劫持 TLS：公司代理插入证书，导致服务端证书链与期望不符，常见提示是 certificate signed by unknown authority 或 x509 其它变体。要么让 containerd 信任代理的根证书，要么为目标域名直连绕过代理。
• 证书 SAN/CN 不匹配：仓库访问域名与证书颁发的 Subject Alternative Name 不一致，x509 同样会失败。
• 平台架构不匹配：如果错误换成了 no matching manifest for linux/amd64 in the manifest list entries，那就不是证书问题，而是镜像没有你这台节点的架构清单；可以用 --platform 拉取或重建多架构镜像（这类报错也会把 Pod 打到 ImagePullBackOff，但事件内容不同）。
• 是否必须重启：不同版本对动态加载支持不同，许多文档与经验贴都建议修改后直接重启 containerd，更稳妥(Stack Overflow)。
• 用 SIGUSR1 抓栈：Go 守护进程（如 dockerd）约定俗成地支持用信号导出栈；containerd 也在多个 issue 与工程实践中用相同手法抓过栈，有助于确认是否卡在 I/O（示例与方法参考）(Docker Documentation)。

我最终采用的解决方案

• 所有工作节点统一启用 hosts 目录模式，/etc/containerd/certs.d/harbor.intra.example.com/hosts.toml 指向最新 harbor-ca.crt，禁用 skip_verify。配置语义与官方文档一致(Fossies)。
• 为 K3s 与 RKE2 环境编写 registries.yaml 下发方案，避免每台机手动改 config.toml，并在运维手册中明确“证书更新需同步重启服务”(K3s)。
• 针对“有代理的办公网段”，把代理根证书也纳入节点信任库，确保 Harbor 访问不被透明代理破坏。
• 上线前在一台新节点做“拉取健康检查”——通过 crictl pull harbor/... 验证证书信任与带宽连通，写进交付流水线。

避坑总结

• ImagePullBackOff 是表象，即时查看 describe 里的 Events 才能读到根因（超时、鉴权、证书、DNS、平台架构等路径不同，处理方式完全不一样）。
• 认证与信任分离：imagePullSecrets 只负责账号口令，TLS 信任要交给节点运行时。当你看到 x509，就去看 containerd 的 certs.d 与宿主信任库。
• 所有节点一致：别在单机上验证通过就宣告胜利。镜像拉取发生在调度到的那台机上，任何一台没配好都会导致偶发性 ImagePullBackOff。
• 少用 skip_verify：这是应急手段。长期要么配 CA，要么改用可信证书。社区答复强调了 hosts.toml 的 skip_verify 行为，但也有版本差异与坑（例如部分版本对某些情景忽略 skip_verify）(Stack Overflow)。
• 会抓栈：当报错信息不足以判断卡在哪里时，给 containerd 发 SIGUSR1，配合 journalctl -u containerd 检索时间窗口，可以定位是否卡在解析与 I/O。相关方法与实践可参考这些资料(Docker Documentation)。

参考与延伸阅读

• crictl pull 典型的 x509 报错示例（与现场一致）(GitHub)
• 使用 kubectl describe 作为入口定位 ImagePullBackOff 的思路与图示
• containerd hosts.toml 与 hosts 目录模式的官方说明与社区答复(Fossies)
• K3s 私有仓库配置 registries.yaml（含 TLS 与认证样例）(K3s)
• 在守护进程中用 SIGUSR1 导出堆栈的方法与 containerd 的相关 issue 说明(Docker Documentation)
• 另一类 ImagePullBackOff 场景截图与说明（便于对照你自己的 Events）

如果大家也在公司内网里用自建 Harbor，强烈建议把“节点信任仓库 CA 的一致性检查”加入日常巡检脚本，并在证书续期流水线上触发全节点的配置刷新与运行时重启。这不是 Kubernetes 的“基础语法问题”，而是节点运行时配置一致性与证书生命周期管理的工程问题。只要这个工程问题处理好了，ImagePullBackOff 这类事故的概率会显著下降。
