PROFINET转DEVICENET？网关妙招，让西门子与欧姆龙畅通对话！

PROFINET转DEVICENET？网关妙招，让西门子与欧姆龙畅通对话！

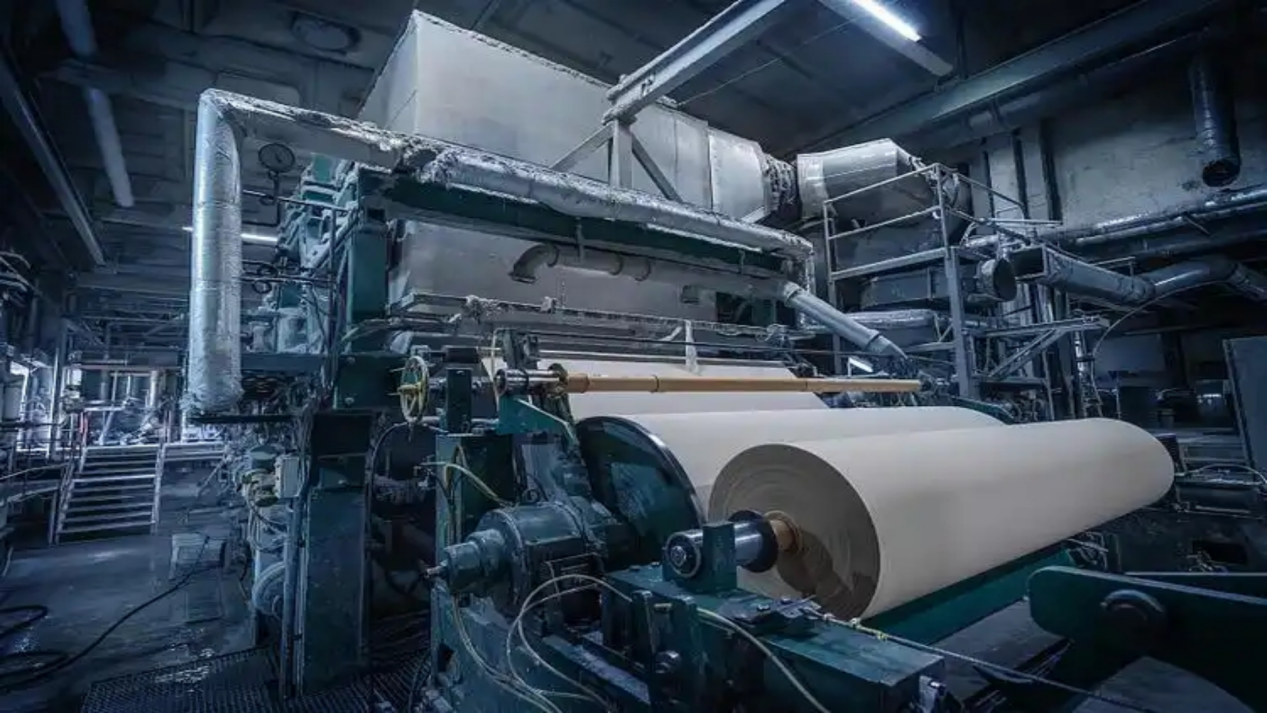

在造纸行业的自动化系统中，经常遇到不同品牌和协议的设备需要协同工作的场景。例如，西门子PLC通常采用PROFINET协议，而欧姆龙PLC则可能使用DEVICENET协议。如何实现两者之间的高效通信，成为许多企业面临的技术挑战。本文将围绕PROFINET从站转DEVICENET从站网关的应用，介绍其配置、调试与优化方法，并结合实际案例说明其在造纸厂中的价值。

d3a27a0fcdc088d2e86423f7dbee5729_59456eaf4abdd_610

1. 技术方案背景

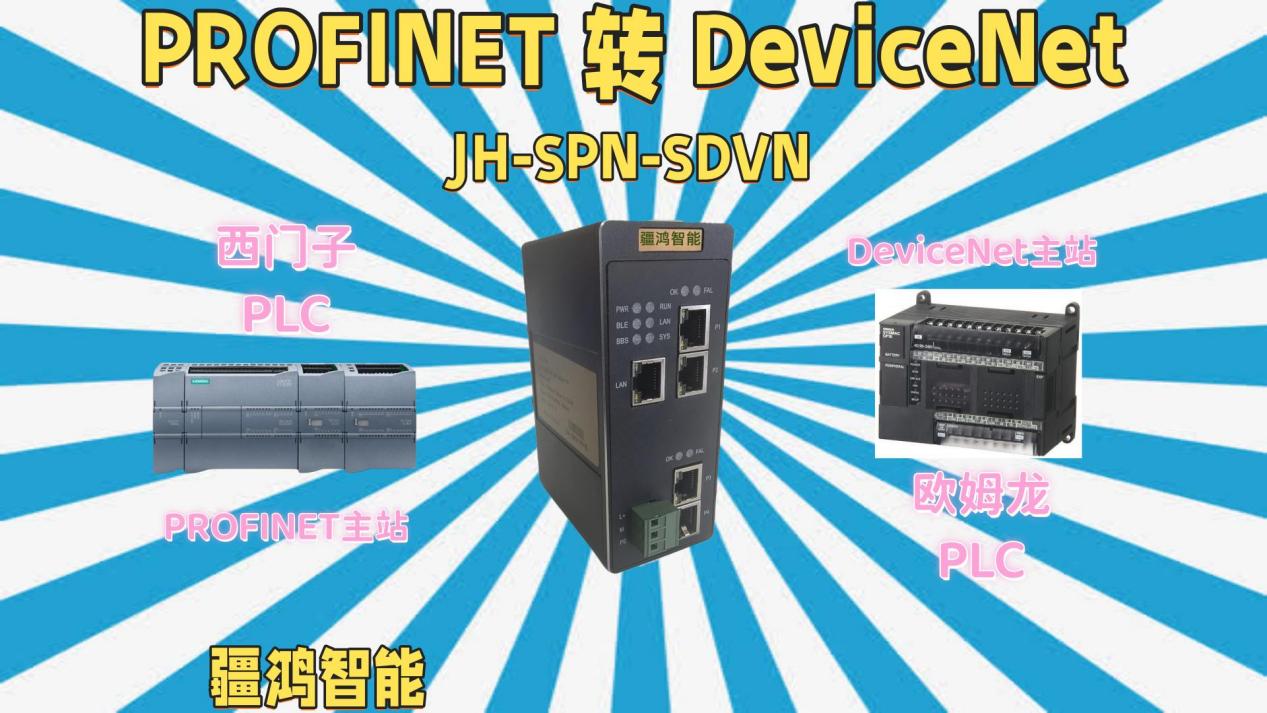

造纸厂的自动化系统通常包括多个子系统，如纸浆处理、造纸机和成品分切等。这些子系统可能采用不同品牌的PLC控制。例如，西门子PLC常用于主控系统，而欧姆龙PLC可能用于局部设备控制。PROFINET和DEVICENET是两种常见的工业以太网协议，但它们的通信机制不兼容。通过PROFINET转DEVICENET网关，可以将PROFINET从站设备（如西门子PLC）转换为DEVICENET从站设备，从而实现与欧姆龙PLC的无缝连接。

2. 网关配置步骤

网关的配置是实现协议转换的关键。以一款典型的PROFINET转DEVICENET网关为例，配置过程主要包括硬件连接和软件设置两部分。

- 硬件连接：将网关的PROFINET接口连接到西门子PLC的PROFINET网络，DEVICENET接口连接到欧姆龙PLC的DEVICENET网络。确保物理连接稳定，避免因接线问题导致通信中断。

- 软件配置：使用网关厂商提供的配置工具（如GSDML文件用于PROFINET侧，EDS文件用于DEVICENET侧），设置网关的通信参数。例如，在西门子TIA Portal中导入GSDML文件，将网关添加为PROFINET从站设备；在欧姆龙PLC编程软件中配置DEVICENET网络，将网关添加为从站设备。确保数据映射正确，实现输入输出数据的无缝传输。

copy_副本

3. 设备调试与优化

调试阶段是确保系统稳定运行的重要环节。以下是几个关键步骤：

- 通信测试：在配置完成后，首先进行通信测试，检查数据是否能够正确传输。例如，通过西门子PLC发送一个信号，观察欧姆龙PLC是否能够接收到相应数据。如果出现通信失败，需检查网关配置参数和网络连接。

- 性能优化：造纸厂的生产环境对实时性要求较高，因此需优化网关的通信性能。例如，调整网关的刷新周期和数据包大小，减少通信延迟。同时，避免网络拥堵，确保关键数据的优先传输。

- 故障处理：在实际应用中，可能会遇到通信中断或数据错误等问题。通过网关的诊断功能（如LED状态指示灯或软件诊断工具），可以快速定位问题原因。例如，如果DEVICENET侧通信失败，检查欧姆龙PLC的配置和网络终端电阻是否安装正确。

4. 实际案例应用

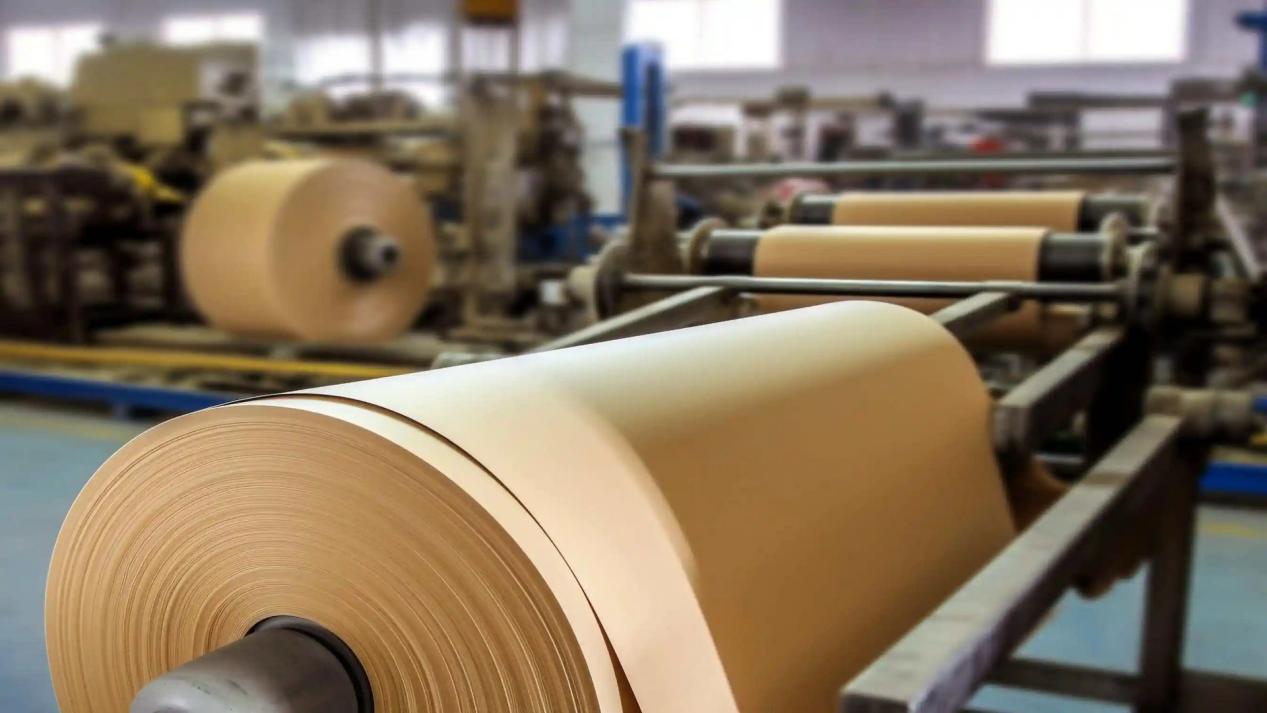

某造纸厂在升级自动化系统时，需要将原有的欧姆龙PLC控制的烘干部设备接入新的西门子PLC主控系统。通过部署疆鸿智能PROFINET转DEVICENET网关，实现了以下效果：

- 快速集成：网关的即插即用特性大大减少了系统集成时间，避免了更换原有设备的成本。

- 稳定运行：经过调试和优化，网关实现了稳定的数据通信，确保了烘干部温度和控制信号的实时传输。

- 维护简便：网关的诊断功能帮助工厂技术人员快速排查故障，减少了停机时间。

这一案例表明，PROFINET转DEVICENET网关在解决多协议通信问题时具有显著优势。

dc1909c2ede200662c4552ba7d74542d_u=3235948165,2236911555&fm=253&fmt=auto&app=138&f=JPEG_w=750&h=500

5. 总结

PROFINET转DEVICENET网关为造纸厂提供了灵活、高效的设备联网解决方案。通过合理的配置、调试和优化，可以实现不同协议设备之间的无缝通信，提升生产系统的整体效率和可靠性。在实际应用中，选择可靠的网关产品并结合具体需求进行优化，是确保项目成功的关键。
