让机械臂和PLC畅快聊天！DEVICENET转PROFINET翻译官

让机械臂和PLC畅快聊天！DEVICENET转PROFINET翻译官

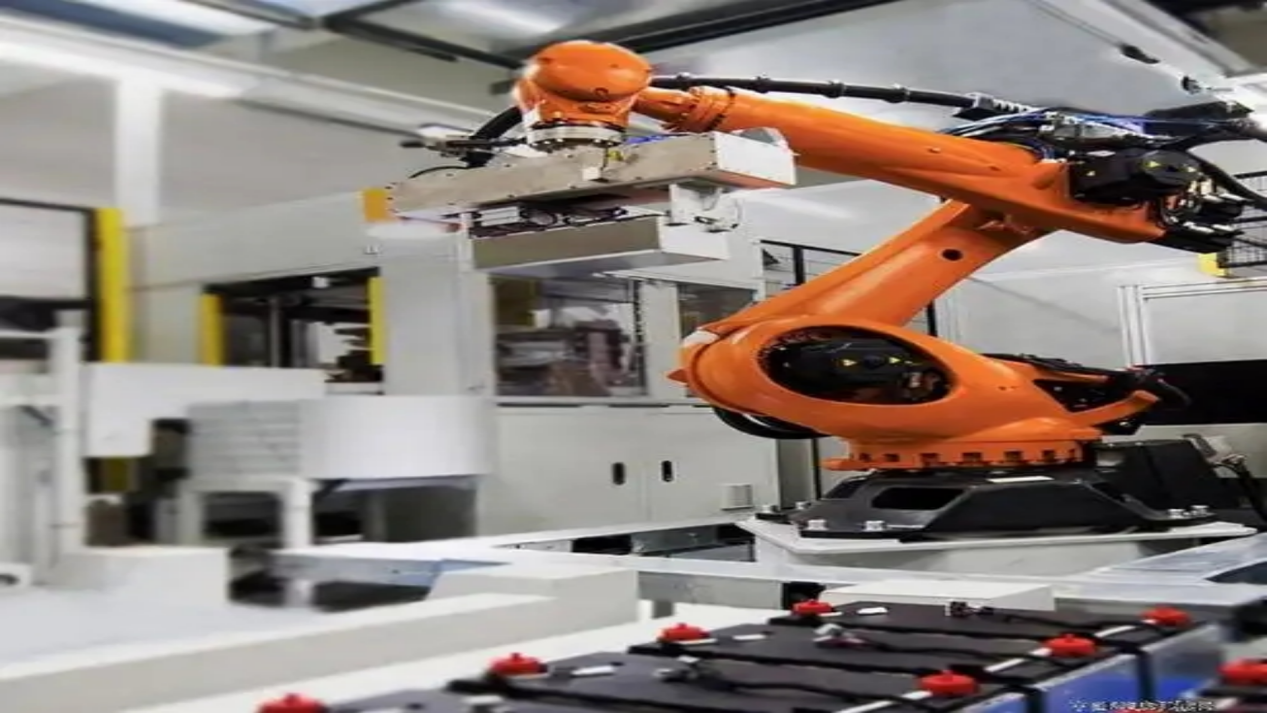

在新能源电池制造过程中，从单一电芯生产到整体电池包组装，每一环节都涉及高精度设备协同作业。其中，电芯传送与定位是模组装配线的关键步骤，通常由机械手臂自动完成。这一过程对通信网络的实时性、稳定性和兼容性提出了极高要求。然而，许多传统设备（如机械手臂）仍采用DEVICENET协议，而现代PLC系统多基于PROFINET架构，如何实现异构网络的无缝集成成为提升生产效率的核心问题。

99bd7a60d66e58549a8d2177f96cbb61_ca10dfce1ffc40f2a2fd4dc0a2934abd

异构网络的挑战与解决方案

DEVICENET作为一种经典的现场总线协议，以其稳定性和多设备支持能力（例如单主站可连接30个设备）在工业环境中广泛应用。但在新能源电池产线中，设备往往需与更高速度、更灵活拓扑的PROFINET网络交互。例如，某国内电池制造商在模组装配环节使用DEVICENET机械手臂进行电芯抓取，而PLC控制系统采用PROFINET协议，导致通信断层。

99bd7a60d66e58549a8d2177f96cbb61_ca10dfce1ffc40f2a2fd4dc0a2934abd

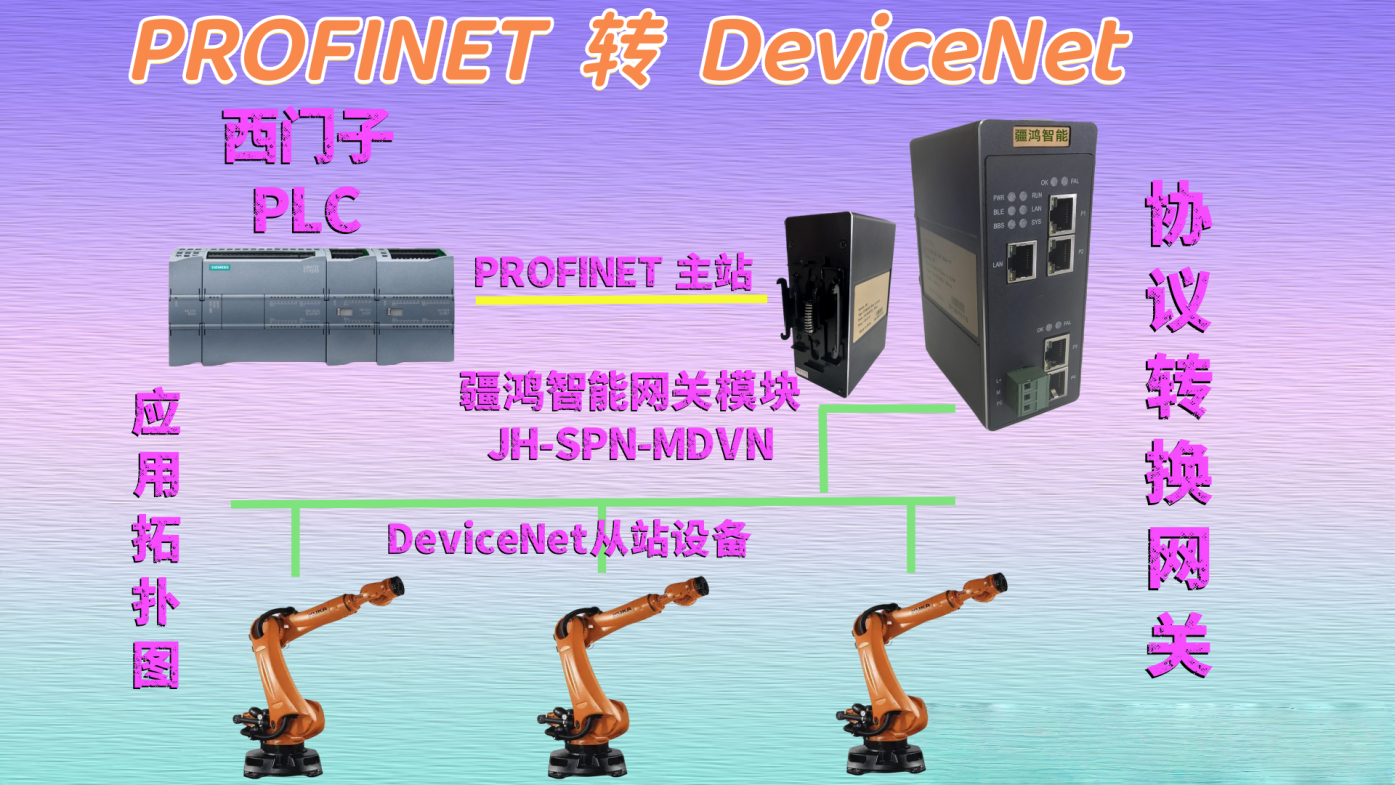

通过部署疆鸿智能DEVICENET主站转PROFINET从站网关，企业成功实现了异构协议的转换。该网关将机械手臂（DEVICENET从站）的数据实时映射至PROFINET网络，使PLC可直接读写设备数据，无需改造原有硬件架构。具体案例中，一条产线需协调20台机械手臂同步作业，而DEVICENET主站仅支持30个节点，网关的引入不仅解决了协议兼容问题，还保留了DEVICENET的多设备接入优势。

实际应用效益

在江苏某新能源电池工厂的实践中，该方案显著提升了产线灵活性。电芯传送环节的机械手臂响应延迟从原100ms降低至10ms以内，同时避免了因通信中断导致的定位误差。PROFINET网络的千兆带宽还支持实时状态监控与预测性维护，例如通过分析机械手臂的扭矩数据提前预警故障，减少停机时间。

技术融合的未来潜力

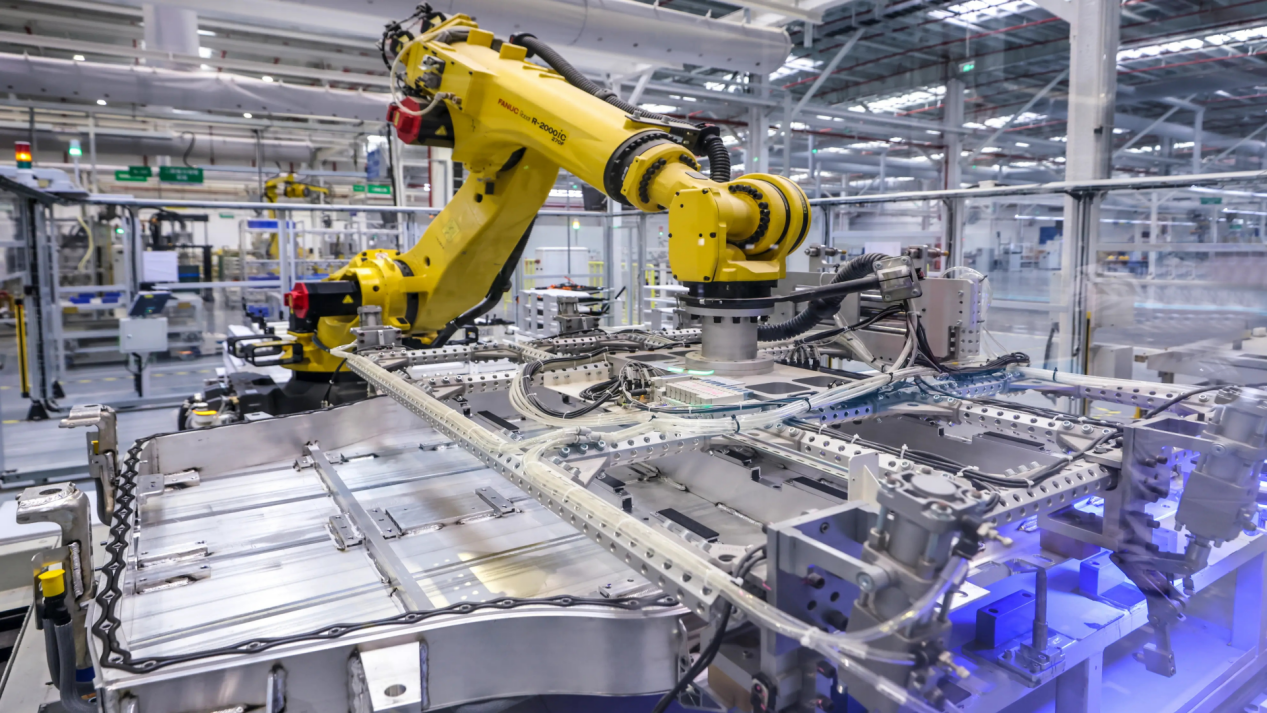

随着电池包生产向模块化、柔性化发展，协议转换网关的价值将进一步凸显。例如，在电池包堆叠工艺中，多个DEVICENET设备（如传感器、执行器）可通过统一网关接入PROFINET主干网，实现与PLC、工业云平台的协同。这种架构既保护了现有设备投资，又为未来数字化升级预留空间。

328227a4f8753b67de1f143db34481d7_u=2117479044,3917080163&fm=253&fmt=auto&app=138&f=JPEG_w=500&h=630

总结而言，DEVICENET转PROFINET网关在新能源电池制造中扮演了“通信桥梁”的角色，它破解了传统设备与现代化控制系统之间的集成瓶颈，为提升产线精度、效率和可靠性提供了关键技术支撑。

DeviceNet 参数规格：

支持波特率： 125kbit/s, 250kbit/s, 500kbit/s

最大连接数： 30 个从站

输入数据最大： 1440 字节

输出数据最大： 1440 字节

单个从站输入最大： 128 字节

单个从站输出最大： 128 字节

供电 ：24VDC( ± 5％) ，最大功率 3.5W

工作环境温度： -25 ～55℃ , 湿度≤95%

防护等级： IP20
