国产！全志T113-i 双核Cortex-A7@1.2GHz 工业开发板—eMMC配置核心板使用说明（一）

前 言

本文是创龙科技推出的 eMMC 配置核心板专项使用说明，版本迭代至 V1.3。因 eMMC 与 NAND FLASH 配置核心板使用方法基本一致，本文仅重点阐述 eMMC 配置的差异化操作，共性内容不再重复。文档涵盖 Linux 系统启动卡制作、“量产卡” 制作、系统固化至 eMMC、分区说明、OTA 升级、镜像编译、eMMC 读写测试及系统文件替换等核心流程。

Linux系统启动卡制作

Linux系统启动卡制作

将产品资料“4-软件资料\Tools\Windows\”目录下的PhoenixCard V4.2.7.zip工具解压至Windows非中文工作目录下。PhoenixCard工具的详细使用方法可参考压缩包中的《PhoenixCard_使用指南》。

1.请将空白Micro SD卡通过读卡器插至PC机USB接口，双击"PhoenixCard.exe"打开系统固化工具。

图 1

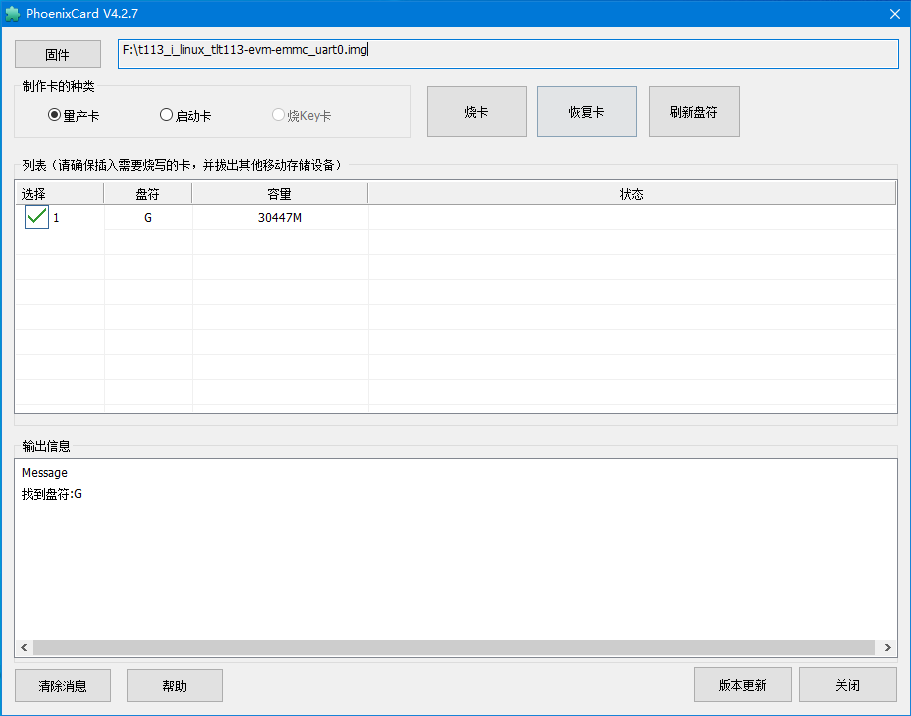

2.工具运行后会自动识别接入到PC端的Micro SD卡，如下图所示。

图 2

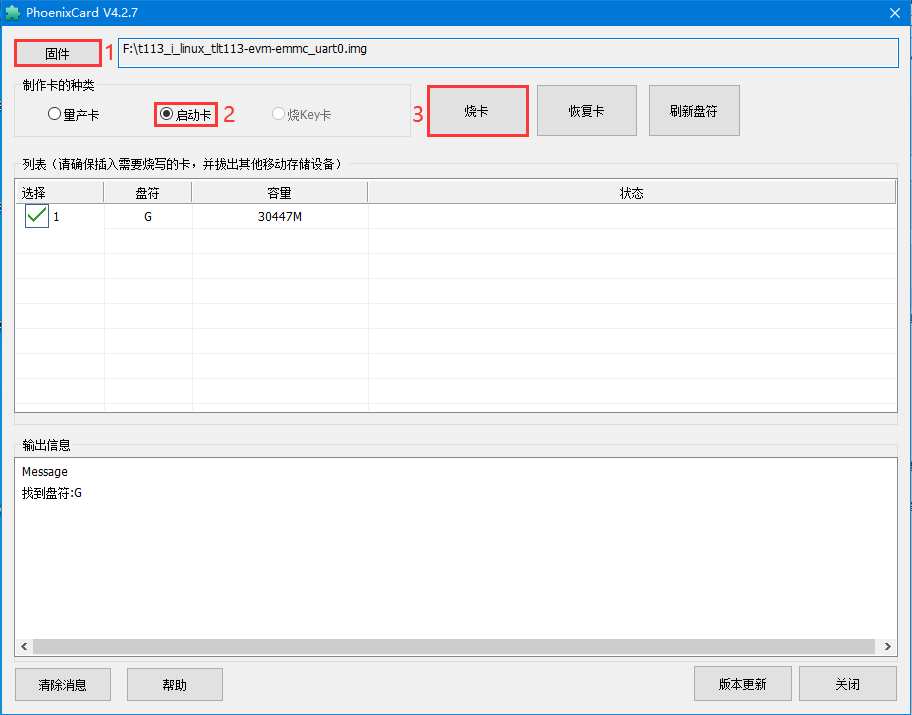

3.将产品资料“4-软件资料\Linux\Makesdboot\[版本号]\”目录下的t113_i_linux_tlt113-evm-emmc_uart0.img系统镜像拷贝至非中文路径的目录下。在PhoenixCard软件上点击“固件”选择目标镜像文件，接着选择“启动卡”，最后点击“烧卡”制作Linux系统启动卡。

图 3

4.Linux系统启动卡制作完成后，状态栏将会打印如下信息。

图 4

5.将Linux系统启动卡插至评估板Micro SD卡槽，根据评估底板红色的SW2拨码开关旁丝印（并非拨码开关上文字），将拨码开关拨为0，使能Micro SD功能。然后将评估板上电，系统将从Linux系统启动卡启动。

“量产卡”制作

1.请将空白Micro SD卡通过读卡器插至PC机USB接口，双击"PhoenixCard.exe"打开系统固化工具。

图 5

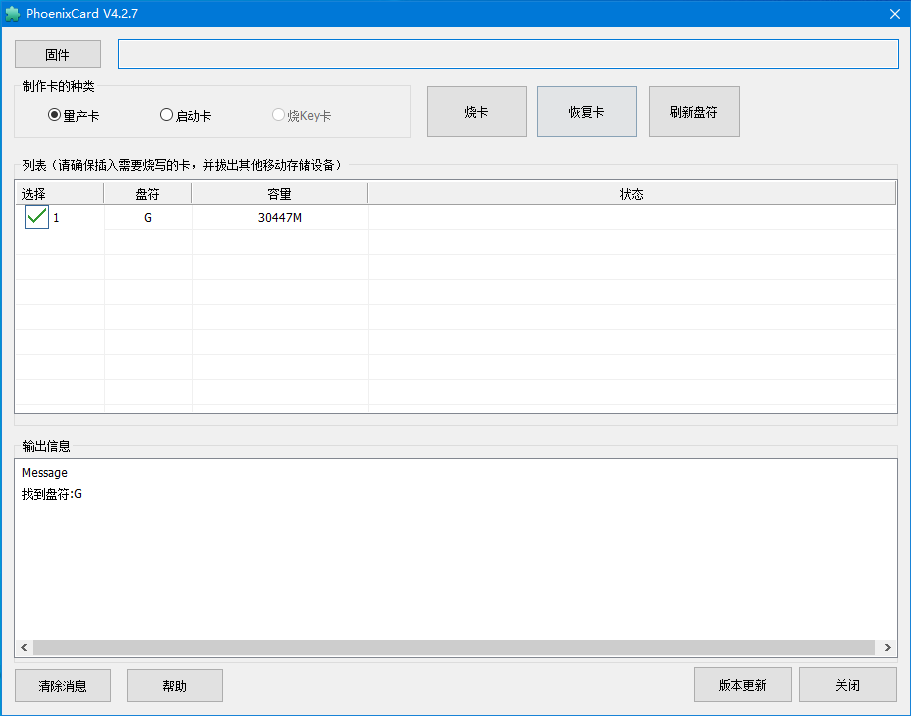

2.工具运行后会自动识别接入到PC端的Micro SD卡，如下图所示。

图 6

3.将产品资料“4-软件资料\Linux\Makesdboot\[版本号]\”目录下的t113_i_linux_tlt113-evm-emmc_uart0.img系统镜像拷贝至非中文路径的目录下。在PhoenixCard软件上点击“固件”选择目标镜像文件，接着选择“量产卡”，最后点击“烧卡”制作“量产卡”。

图 7

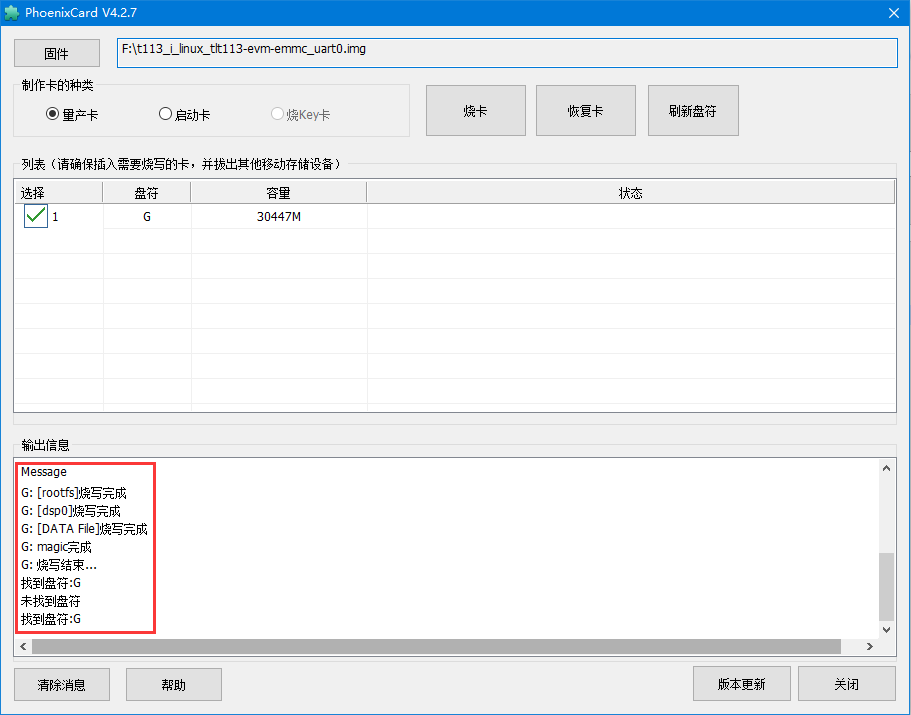

4.“量产卡”制作完成后，状态栏将会打印如下信息。

图 8

固化Linux系统至eMMC

通过“量产卡”固化

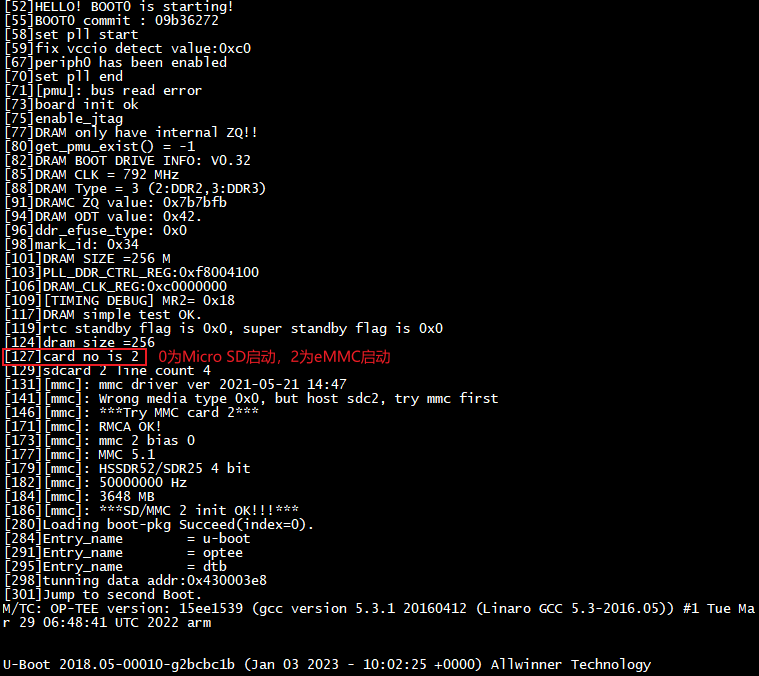

1.将“量产卡”插至评估板，根据评估底板SW2拨码开关旁丝印（并非拨码开关上文字），将拨码开关拨为0。评估板上电启动，系统将会自动固化Linux系统至eMMC。当系统固化完成后，串口调试终端会打印如下类似启动信息。

图 9

2.请将评估板断电，取出“量产卡”，然后重新上电，评估板将从eMMC启动系统，并自动登录root用户，串口调试终端会打印如下类似启动信息。

图 10

通过USB固化

1.请使用Type-C线将评估板USB0 DRD接口连接至PC机USB接口连接。

2.将产品资料“4-软件资料\Tools\Windows\”目录下的phoenixsuit_V1.1.0_20150325.rar工具解压至Windows工作目录下，双击"PhoenixSuit_EN.msi"进行安装，默认安装选项即可，安装完成将在桌面生成快捷方式。PhoenixSuit工具可在上位机将Linux系统镜像通过USB接口固化至板载eMMC。

图 11

图 12

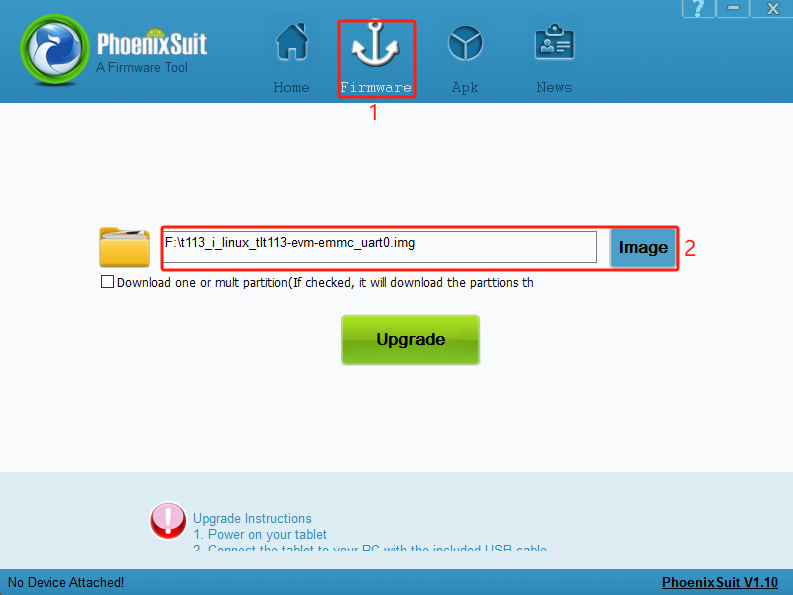

3.双击打开PhoenixSuit工具，点击Firmware，然后选择Linux系统镜像文件。

图 13

4.确保评估板已断电，长按USB0 UPGRADE(KEY1)按键，再将评估板上电，当PhoenixSuit工具出现如下界面后，松开USB0 UPGRADE按键。在PhoenixSuit工具界面选择"Yes"，将板载eMMC进行格式化，请注意提前做好数据备份。

图 14

图 15

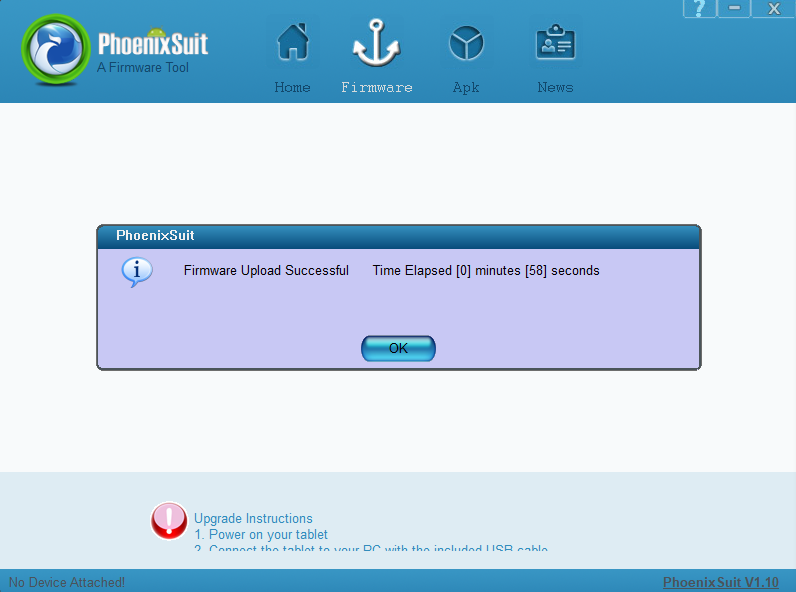

5.格式化完成后，PhoenixSuit工具将自动固化Linux系统镜像文件至eMMC。直至出现如下界面，表示系统固化成功。

图 16

6.请将评估板断电，然后重新上电后，评估板将从eMMC启动系统。

7.在已固化Linux系统镜像至eMMC的前提下，如需替换系统镜像的单个或多个分区至eMMC，请参考如下方法。

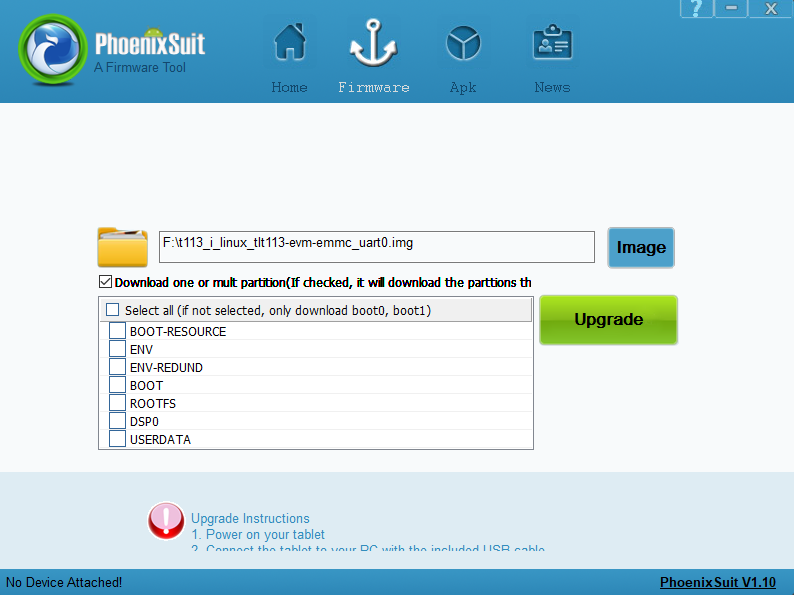

请打开PhoenixSuit工具，点击Firmware，然后选择系统镜像文件后，勾选"Download one or mult partition"选项，勾选后会出现以下分区选项，可根据实际需要勾选对应分区进行固化；若全不选，则仅下载boot0，boot1，即boot_package.fex文件，可用于更新U-Boot与设备树。

备注：各个分区说明请参考“系统分区说明”小节。

图 17

图 18

Linux系统启动卡和eMMC分区说明

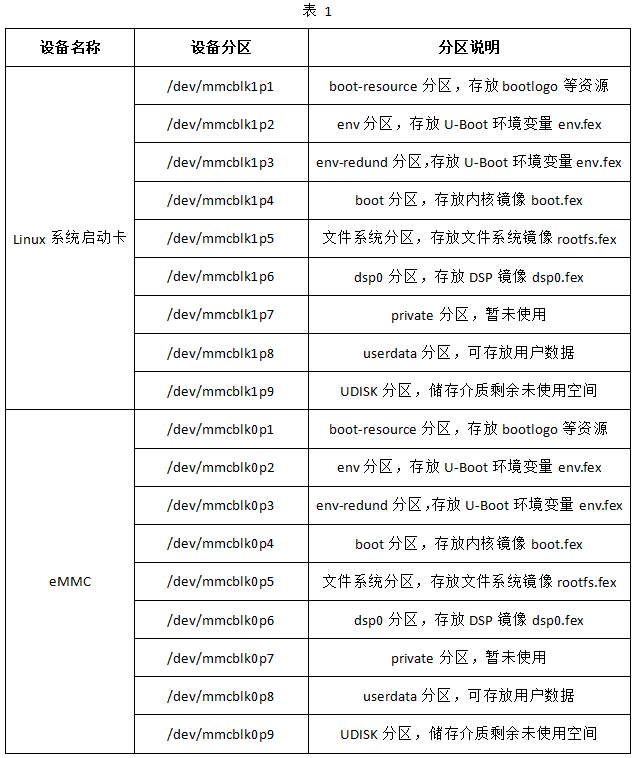

系统分区说明

从Linux系统启动卡启动系统，进入评估板文件系统后执行如下命令，查看Linux系统启动卡和eMMC分区信息。

Target# fdisk -l

图 19

分区配置说明

如需修改分区大小或增加分区，请确认所修改分区小于实际eMMC容量，若所修改分区大于实际eMMC容量，可能会出现评估板无法启动、无法重新固化系统镜像等问题。若出现该问题，请与我司技术服务联系协助解决。

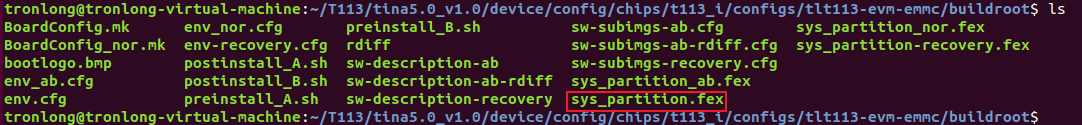

我司提供的LinuxSDK开发包已包含系统启动卡系统分区配置文件sys_partition.fex，位于LinuxSDK开发包"device/config/chips/t113_i/configs/tlt113-evm-emmc/buildroot/"目录。

图 20

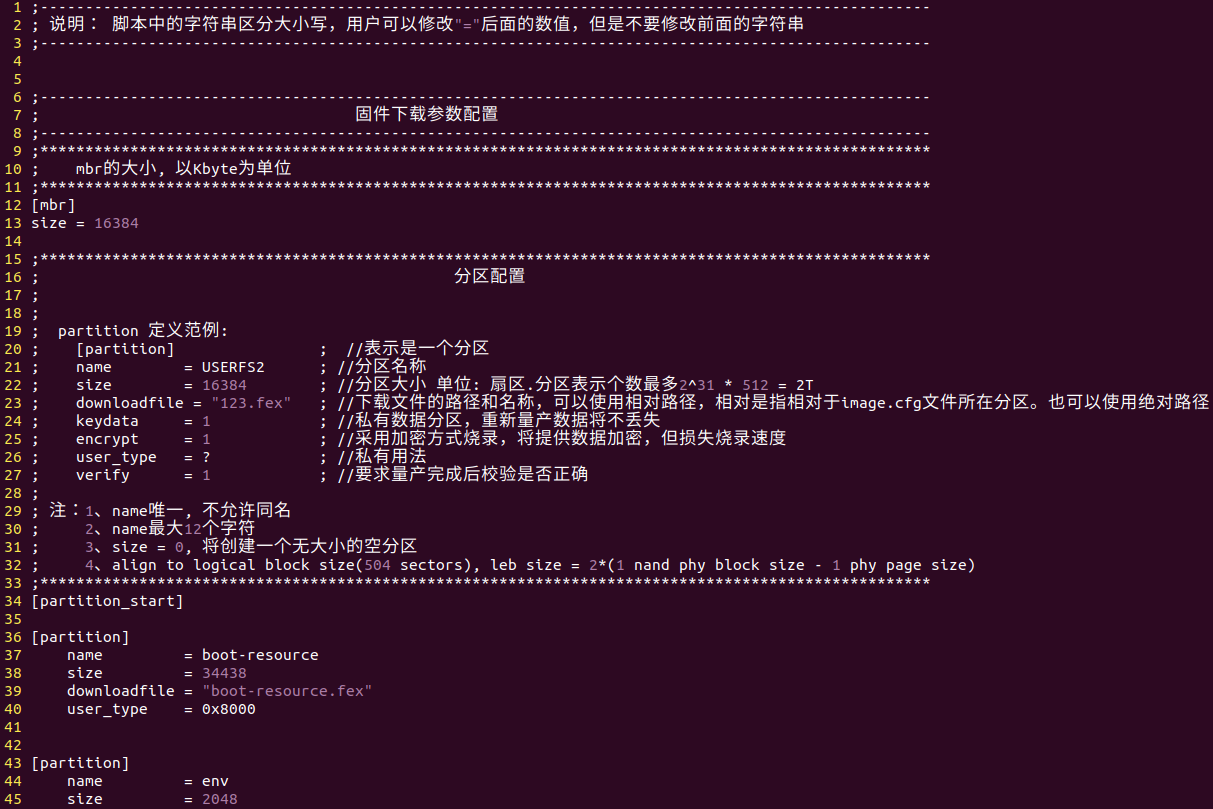

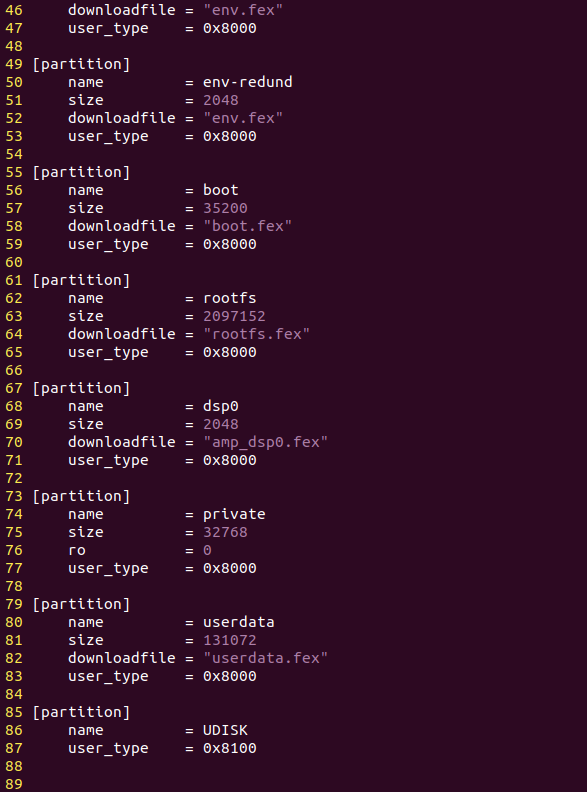

sys_partition.fex文件分区配置信息如下图所示。分区以"[partition_start]"为起始标志，后面连续存放各个分区的信息，详情请查看sys_partition.fex文件内容。

图 21

图 22

若修改了sys_partition.fex文件，请参考“Linux系统镜像编译、生成”章节重新打包生成Linux系统镜像，再重新固化至存储设备即可生效。

userdata分区说明

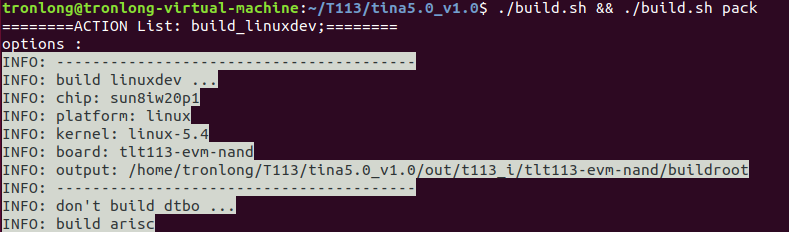

userdata分区，可用于存放用户数据，位于LinuxSDK源码目录"tina5.0_v1.0/buildroot/userdata/"，在此目录下创建文件并在LinuxSDK源码目录下执行"./build.sh && ./build.sh pack"命令重新编译，然后打包生成新的Linux系统镜像，即可将用户数据打包进文件系统中。

图 23

图 24

将新生成的Linux系统镜像固化至Linux系统启动卡并启动系统，可看到userdata分区被挂载至"run/media/mmcblk1p8"目录下。

备注：若从eMMC启动，userdata分区将被挂载至"run/media/mmcblk0p8"目录下。

图 25

Linux系统OTA升级说明

OTA升级无需使用官方软件工具升级系统，并且可根据需求灵活选择所需升级的分区。

本章节主要演示通过U盘进行OTA升级系统，可在U-Boot控制台输入命令"auto_update_check"升级系统。通过U盘进行OTA升级可以实现部分分区升级或者完整Linux系统镜像升级。

备注：该功能仅在LinuxSDK-v1.1及以上版本支持。

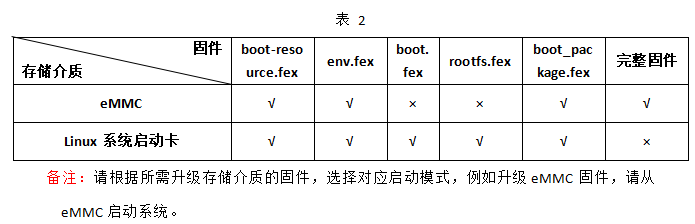

可通过OTA升级的系统固件如下表所示，"√"表示支持，"×"表示不支持。

备注：请根据所需升级存储介质的固件，选择对应启动模式，例如升级eMMC固件，请从eMMC启动系统。

升级准备

请准备一个用于升级的U盘，使用前建议将U盘格式化。

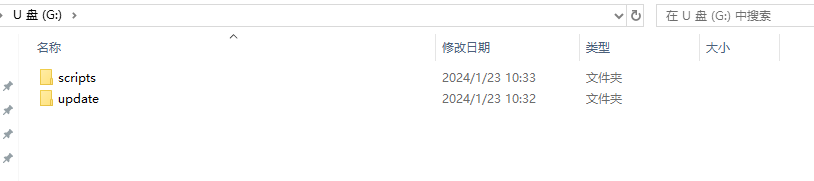

请将产品资料“4-软件资料\Demo\other\udisk_ota_update\”目录下的scripts目录拷贝至U盘，并在同一级目录下新建一个update目录，用于存放所需升级的文件。

图 26

操作说明

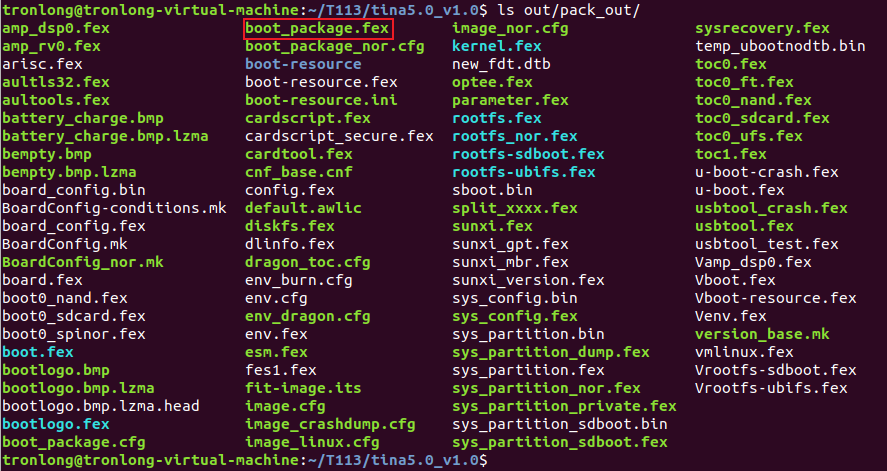

本小节基于eMMC配置评估板，使用Linux系统启动卡启动，演示升级U-Boot镜像，即升级boot_package.fex文件（eMMC配置Linux系统启动卡）。本次测试参考《Linux系统使用手册》文档完成LinuxSDK编译后，使用LinuxSDK源码"out/pack_out/"目录生成的boot_package.fex文件拷贝至U盘update目录下，并修改scripts目录下的auto_update.txt文件，如下所示。

图 27

图 28

图 29

请将用于升级的U盘插至评估板USB1 HOST接口(CON22)，然后将评估板上电，在U-Boot倒计时结束之前按下空格键进入U-Boot命令行模式。执行如下命令，进行OTA升级。

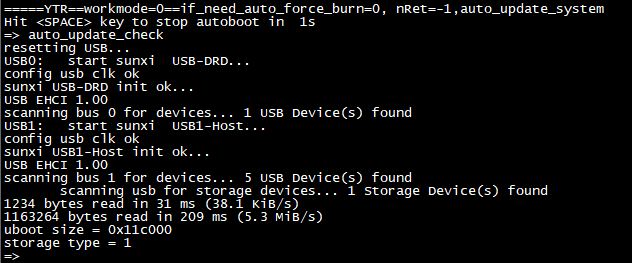

U-Boot# auto_update_check

图 30

等待OTA升级完成后，系统打印上图类似信息，然后将系统断电重启即可生效。

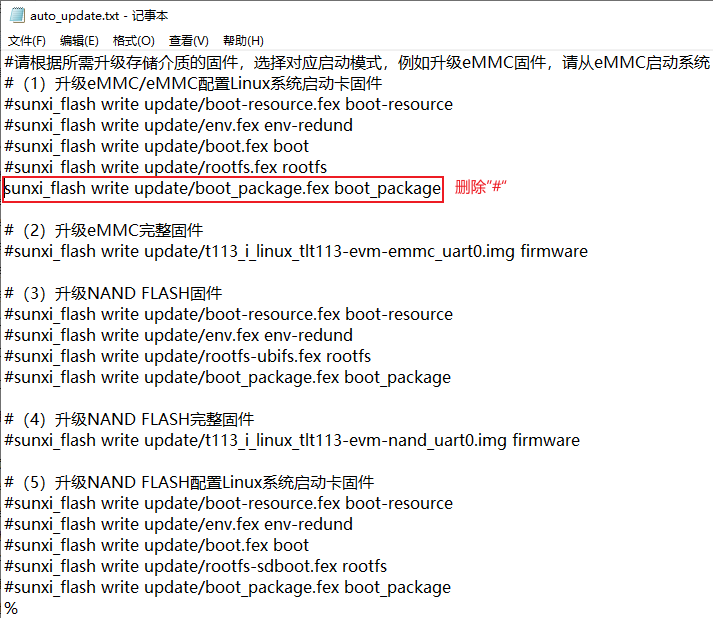

备注：如需升级其他镜像文件，可根据需求修改auto_update.txt文件，将命令前的注释符"#"删除。例如，升级eMMC的完整Linux系统镜像，将对应Linux系统镜像拷贝至U盘update目录下，并将auto_update.txt文件中"sunxi_flash write update/t113_i_linux_tlt113-evm-emmc_uart0.img firmware"前"#"删除，然后在U-Boot命令行模式执行命令"auto_update_check"。

auto_update.txt文件说明

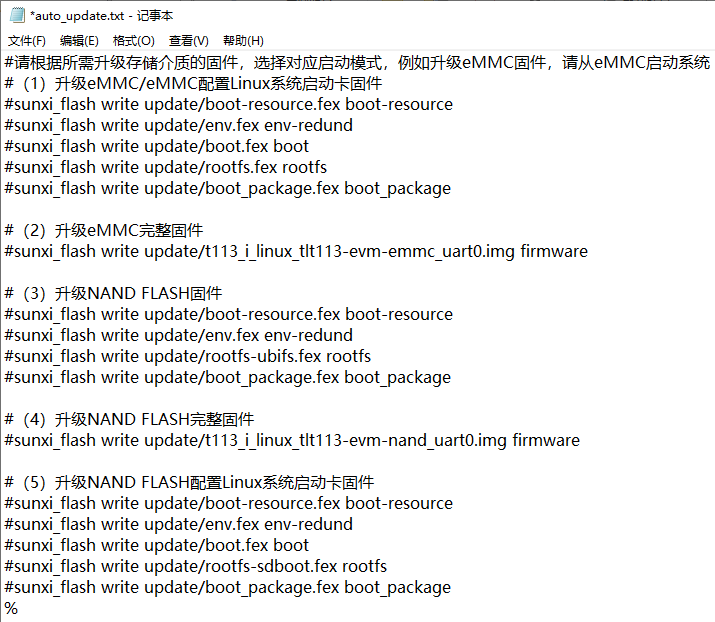

auto_update.txt文本为升级时调用的命令，打开scripts目录下的auto_update.txt文件，可查看文件内容。

图 31

图 32

参数解析：

sunxi_flash write

sunxi_flash write：前置命令（不可变）。

：下载文件的绝对路径。

：文件要下载到的分区名（根据sys_partition.fex来确定具体分区名）。

备注：在auto_update.txt文件中"#"号后代表注释，升级程序将不会调用"#"号后的命令；"%"号后代表结束，升级程序将不会解析"%"号后的内容，请根据实际需要进行修改，分区说明请参考“系统分区说明”小节。
