大家好，我是这次改造项目的“关键先生”——一台PN/DP网关。在我的协调下，变电站里老当益壮的PROFIBUS DP设备和年轻力壮的PROFINET系统终于可以愉快地一起工作了。

我们所在的是一座正在做智能化升级的35kV变电站。站长告诉我，他们的痛点很明确：主控系统已经升级成了支持PROFINET的西门子S7-1200 PLC，可视化程度高、数据处理能力强；但现场遍布的“老伙计”们——那些测量温度、压力、液位的变送器，检测位置的接近开关，还有重要的称重模块——大多还是PROFIBUS DP接口。全部更换？成本太高！不更换？新系统又无法直接与老设备“对话”。

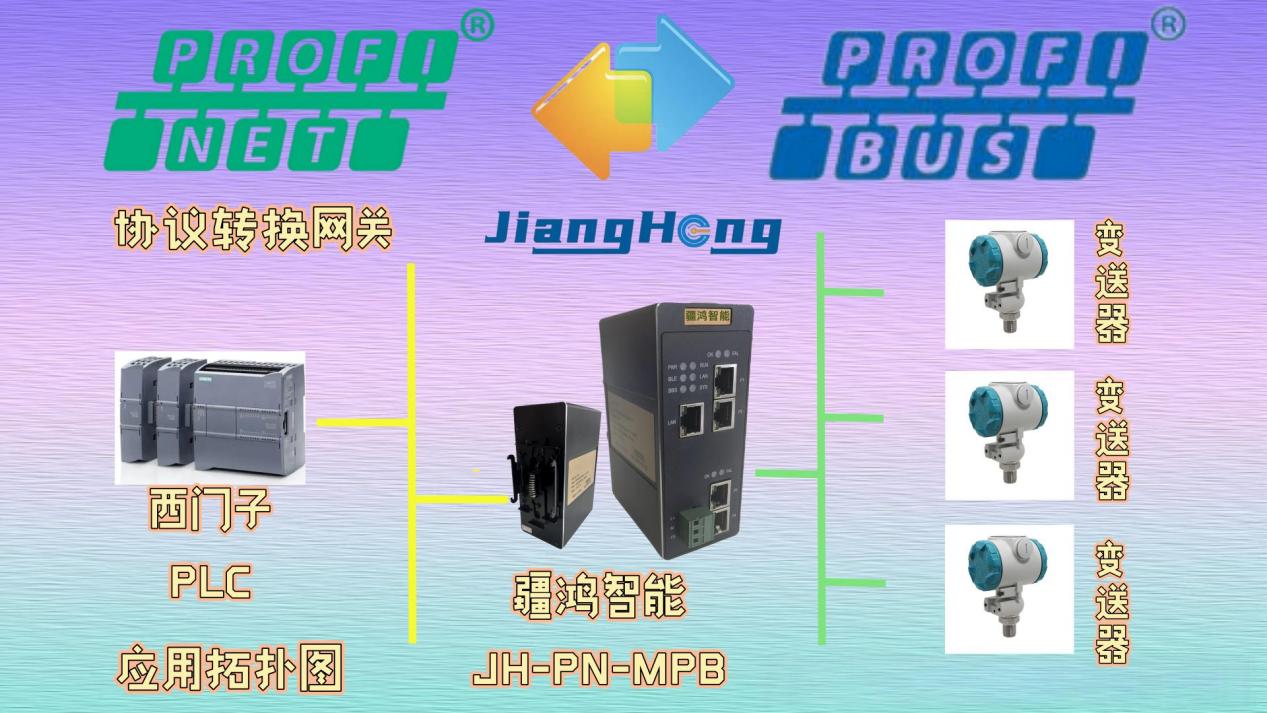

应用拓扑图

e60ada932854b61ad972ab9f706b10cd

于是，我的任务来了：作为PROFINET网络里的从站，我负责听从S7-1200的指挥；而作为PROFIBUS DP主站，我又要轮询和管理底下那一众传感器和执行机构。说白了，就是个实时“翻译官”。

---

50da81cb39dbb6fdb890cb784e402417962b371c

一、 我是如何一步步搞定这个任务的？

1. 站位很重要

我的安装位置是经过工程师仔细考虑的——控制柜里，左边网线接过S7-1200的PROFINET端口，右边DP总线接出，串联起分布在开关柜、变压器室、电容室的各种DP设备。他们给我供上了稳定的24V直流电，这是我努力工作的基础。

2. “脑部”配置是关键

工程师在博途TIA Portal软件中导入我的GSDML文件，把我添加为PROFINET设备。接着，他开始配置我的“内在技能”——设置PROFIBUS网络参数，包括波特率（187.5Kbps）、地址分配，并把每个DP从站设备（如E+H压力变送器、西门子称重模块）都添加到我的设备列表中。这个过程就像给我输入了合作团队的“花名册”和“沟通流程”。

3. 建立数据映射关系

这是最体现我“翻译”能力的部分。每个DP设备的数据域（比如4个字输入、2个字输出）都被映射成我作为PN设备地址空间里的一段区域。S7-1200只需要像访问普通IO一样访问我的地址，就能直接读到压力值、温度值或开关状态，完全无需关心背后是PROFIBUS在干活。工程师调试时，一边盯着设备状态灯，一边在软件里做映射测试，确保每个信号都对得上。

4. 上线试运行

所有配置完成后，我正式上岗。系统启动那一刻，我看到PROFINET的绿色LED和PROFIBUS的闪烁绿灯交替亮起，数据在我这里安静而快速地流动。工程师通过我的诊断功能实时监控两个网络的通信状态，及时发现并排除了一个终端电阻未接的故障点。

---

2431f7666c608858c507354496cff279_u=3991805502,1892515828&fm=253&fmt=auto&app=138&f=JPEG_w=762&h=500

总结

通过我这台网关的桥梁作用，变电站成功实现了新老系统的无缝融合：

- 保护投资：价值数十万的现有PROFIBUS传感器和执行机构被完美保留；

- 提升效率：S7-1200能够高速、透明地访问所有DP设备数据，为状态监测和智能控制提供了可能；

- 简化运维：工程师现在只需通过一个PROFINET网络就能统一配置、诊断整个系统，大大降低了日常维护复杂度。

在这个变电站里，我可能只是个不起眼的盒子，但却是这次智能化升级中最不可或缺的“跨界能手”。未来，我相信还会有更多像我一样的网关，默默守护在工业一线，让每次转型都变得更平稳、更经济。
