我是老张，干了十几年自控，专啃硬骨头。这次的项目是个老旧污水厂升级改造，核心是把新增的西门子S7-1200 PLC（PROFINET主帅）接入那一大帮子“功勋老将”——通过PROFIBUS-DP挂着的智能阀门定位器、流量计、压力变送器。业主就一个要求：新系统要上马，老设备一个不准换，钱要花在刀刃上。得，这活儿又得靠那位“老伙计”——PN/DP网关来摆平了。
一、 系统概述：新帅与老将的尴尬
现场情况很典型：过程控制柜里的新核心是支持PROFINET的S7-1200，思维快、效率高，是现代战争的“中央司令部”。但现场层呢？全是PROFIBUS-DP的天下：那些安装在池子、管道上的阀门定位器、水质分析仪、差压变送器，个个都是服役超十年的“老兵”，可靠又耐用，但只说DP这种“老方言”。
难题就在于：新司令（S7-1200）听不懂老兵的方言（DP协议），直接对话纯属鸡同鸭讲。全换成说PN“普通话”的新仪表？成本吓人，工期也等不起。我的任务就是给他们找个“贴身翻译”，让司令的命令能准确下达到每一个士兵，也能把前线的数据（如流量、压力、阀门开度）实时汇报回来。
二、 转换步骤：给网关“教课”是关键
这“翻译官”就是柜子里那个巴掌大的PN/DP网关。别小看它，活儿干得漂亮不漂亮，全看我怎么给它“教课”。

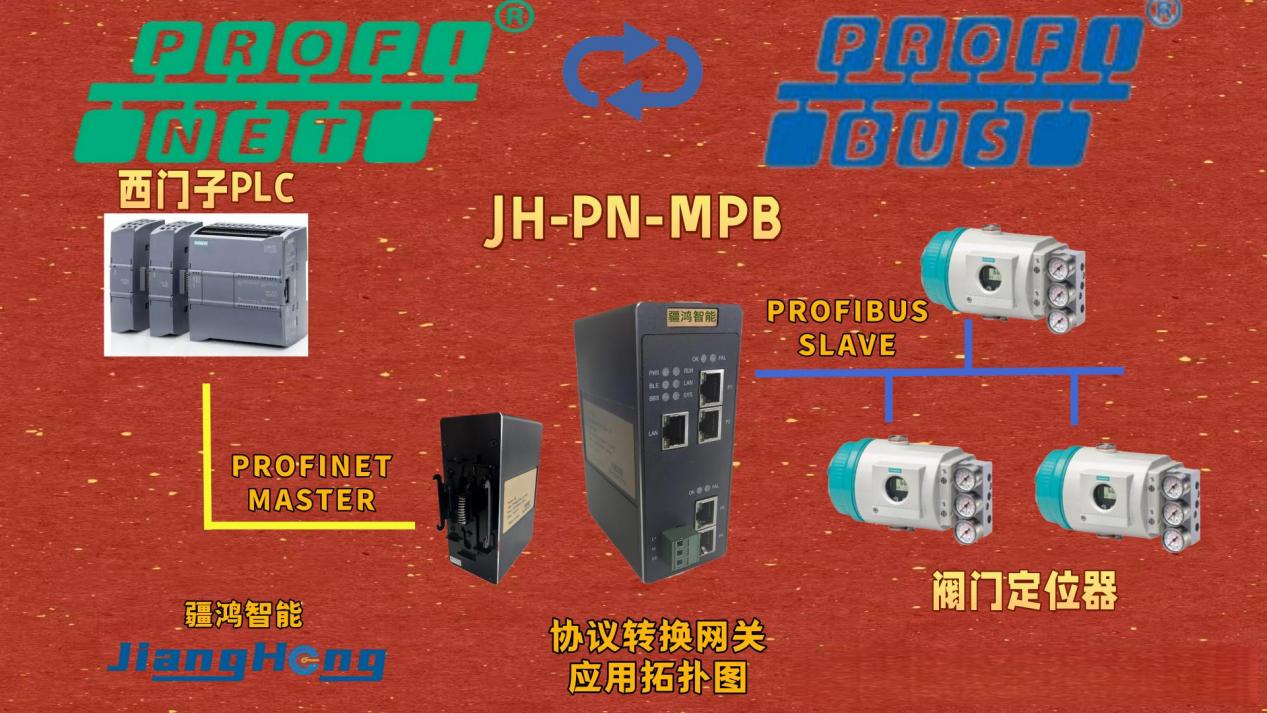

1. 搭桥布线：先把网关的PN口用网线接到S7-1200的PROFINET端口上，DP口用专用的屏蔽双绞线串起整个DP网络，首尾终端电阻拨好，物理链路先打通。
2. 组态配置（教它规矩）：打开TIA Portal，这是咱们的“总指挥部”。导入网关的GSDML文件（相当于它的简历），把它挂到PROFINET网络里，分配好设备名。关键一步来了：在网关的属性里，把它当成一个DP主站来配置，然后把现场那些DP从站设备的GSD文件（每个老兵的档案）一个个添加进来，站地址、I/O数据长度都得对得上，一个不能错。
3. 数据映射（翻译词库）：这一步最考耐心。网关的作用就是把PROFINET的IO数据包和PROFIBUS的输入输出数据做一个一一映射。比如，把DP网络上1号站（压力变送器）的2个字节输入数据，映射到网关的前两个字节，这样S7-1200就能像读取本地IO一样，直接从对应的地址读到压力值。控制亦然，输出点对应好，命令就能精准下发。
4. 调试上线：下载配置后，最舒心的就是在PLC里直接监控到远方压力变送器的数值稳稳当当出现在数据块里，仿佛它就在本地。再用网关上的诊断灯和软件查一下DP网络状态，所有节点绿色，心里这块石头才算落地。
总结
对于我们这些搞项目的人来说，技术升级从来不是“一刀切”的革命，而是“缝缝补补”的进化。PN/DP网关这种设备，做的就是“承上启下”的精细活，它不追求技术的极致炫酷，而是用稳定和可靠，守护着客户的真金白银。
看着新系统顺畅跑起来，那些老DP设备在网关的“翻译”下重新焕发活力，这种成就感，比用全新设备堆砌一个系统来得实在得多。咱工程师的价值，不就是用最靠谱的辦法，解决最实际的问题嘛
