1. 项目背景与系统概述

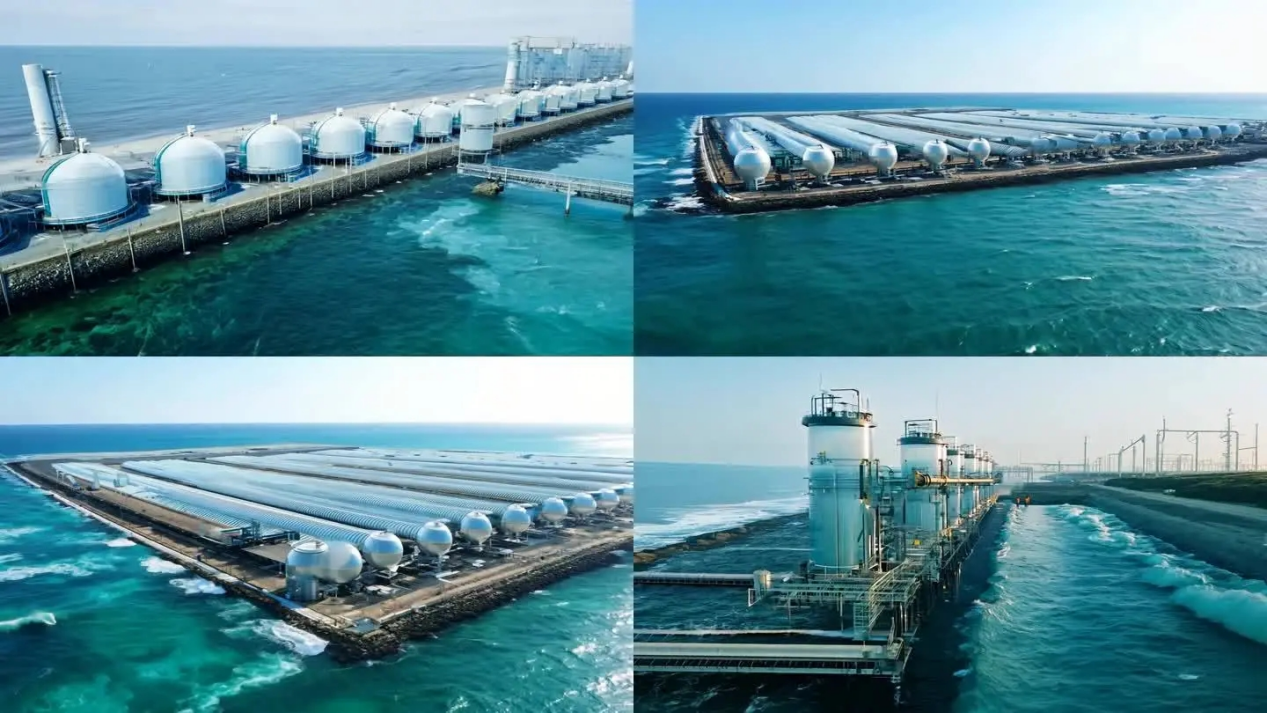

随着淡水资源日益紧张，海水淡化成为缓解供水压力的重要途径。在工业反浸透（RO）膜法海水淡化系统中，稳定可靠的控制系统是保证产水质量和运行效率的核心。某新建海水淡化项目采用多级反浸透工艺，系统涵盖高压泵控制、膜组压力调节、化学清洗、水质监测及能源回收等多个单元，对实时控制和数据集成提出了较高要求。

4259328db06a02f979f47b743667d608_u=479254459,3691546416&fm=193

为满足系统分布式控制与集中监控的需求，本项目采用上层管理网络基于工业以太网（EtherCAT），而下层设备层则保留了原有DeviceNet现场总线的混合架构。EtherCAT作为高性能实时以太网协议，负责中控室PLC、HMI及运动控制器之间的通信；而DeviceNet则连接大量现场设备，如压力传感器、电动阀门及变频器等。实现两者之间的高效、稳定通信，成为本项目实施的关键。

2. 通信网络组成

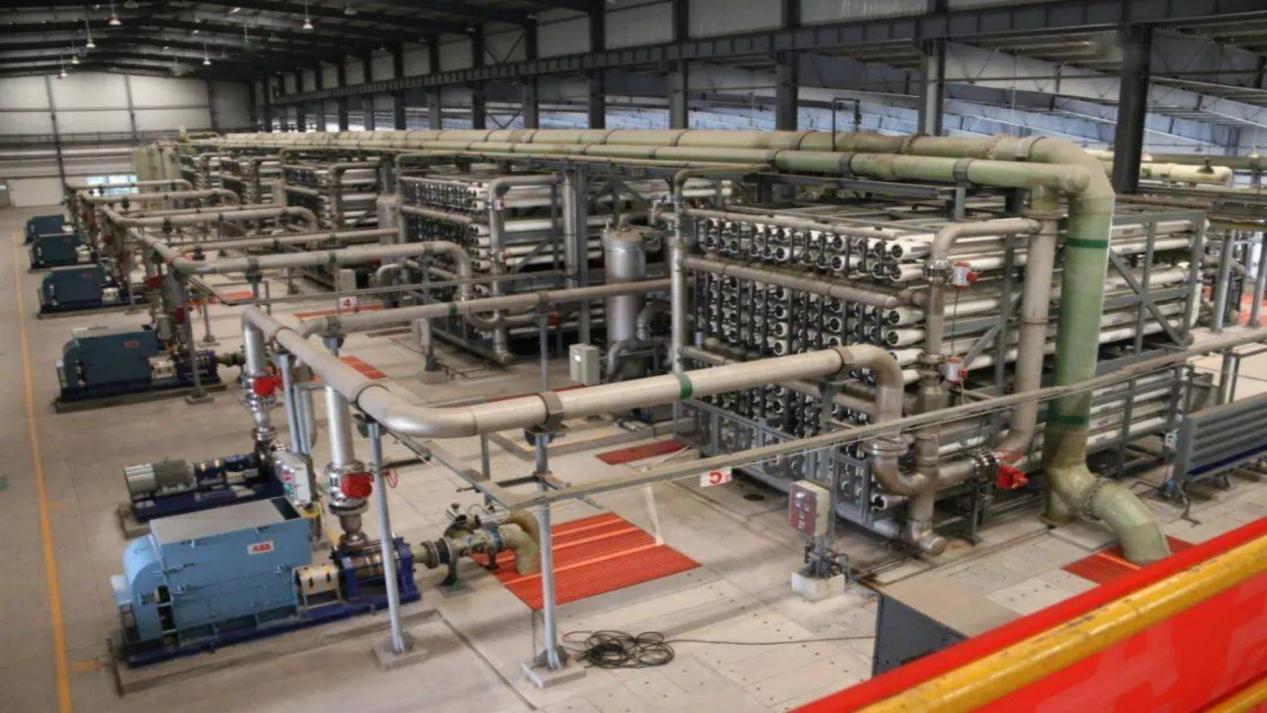

系统网络分为三个层级：信息层、控制层和设备层。信息层采用标准TCP/IP协议，用于ERP及监控数据平台；控制层基于EtherCAT实现PLC之间的实时数据交换与指令传输；设备层则依托DeviceNet连接各类远程I/O站、传感器及执行器。

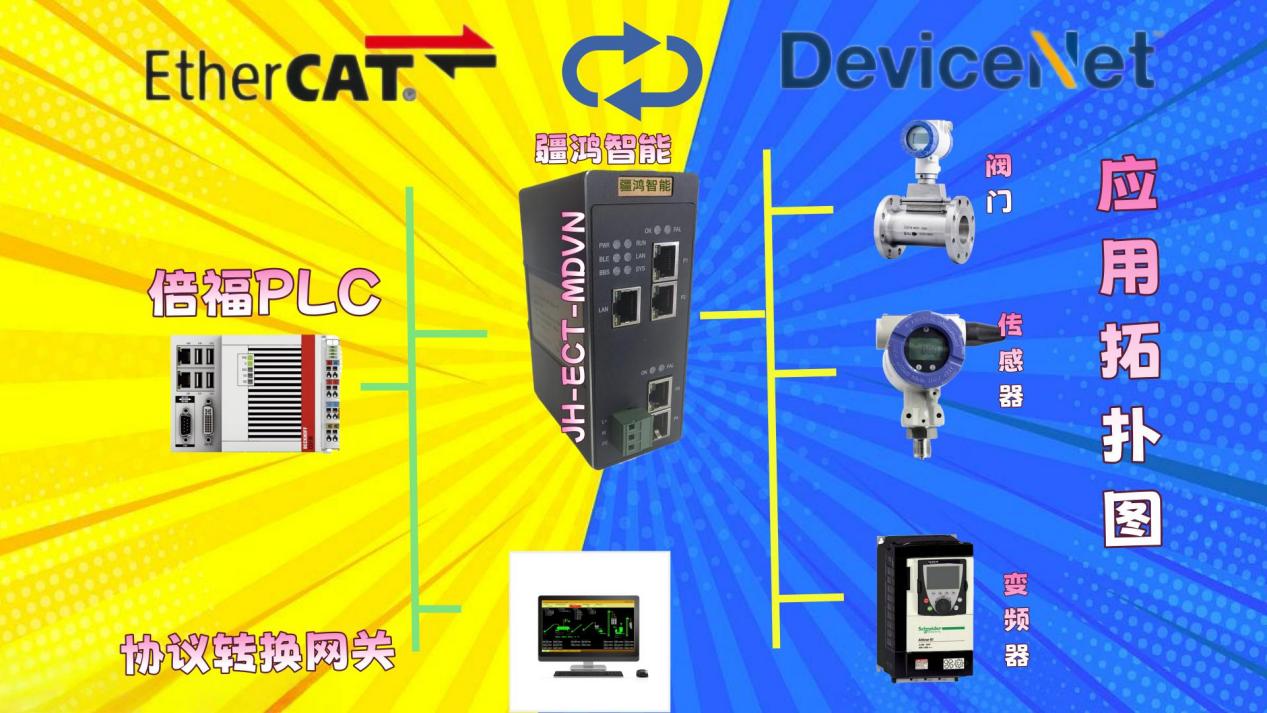

为实现EtherCAT与DeviceNet的互联，系统中部署了协议转换网关。该网关作为EtherCAT网络中的从站设备，同时兼任DeviceNet网络的主站，负责协议解析、数据映射与信号转发，从而将DeviceNet设备无缝集成到上层EtherCAT控制网络中。

67e892ffe874093cdf054c781474b8d8_4b4d10a994004a4bbe84b663a5b92c28

3. DeviceNet作主站的接口特性

在本系统中，DeviceNet虽处于设备层，但通过网关配置使其在逻辑上作为“主站”运行，具备调度和采集底层设备数据的能力。其特性包括：

- 实时性与确定性：DeviceNet采用CAN总线物理层，支持多主或主从架构。在本方案中设为轮询主站模式，可按配置周期主动采集设备数据，保证关键IO数据的时效性。

- 设备兼容性与简化布线：DeviceNet广泛支持各类水处理仪表与执行器，其总线式拓扑结构显著减少了接线复杂程度，降低安装与维护成本。

- 诊断与可靠性：DeviceNet具备完善的网络诊断功能，如节点状态监测、通信错误标识等，结合网关的信号隔离与故障缓冲机制，提升了整个控制网络的鲁棒性。

- 数据集成透明性：网关模块实现EtherCAT与DeviceNet之间的数据双向映射，上层控制器可像访问本地EtherCAT设备一样，直接读写DeviceNet从站的数据，无需额外编程。

111fa0cca1b518b916ef0786f47b6206_w1440_h2880

4. 总结

在海水淡化反浸透控制系统中，通过EtherCAT与DeviceNet的混合使用，既满足了上层管理对高速通信与集成复杂功能的需求，也保留了对现有DeviceNet设备投资的兼容性与经济性。通过协议网关的合理配置，实现DeviceNet作为设备层主站的高效数据采集与控制调度，显著提升了反浸透膜组压力控制、水质监测及节能运行的稳定性和实时响应能力。

这一通信架构的成功实施，为水处理行业在工业网络升级与异构系统集成方面提供了实用案例，体现出兼顾性能与成本的整体解决方案价值。
