1. 项目背景与系统概述

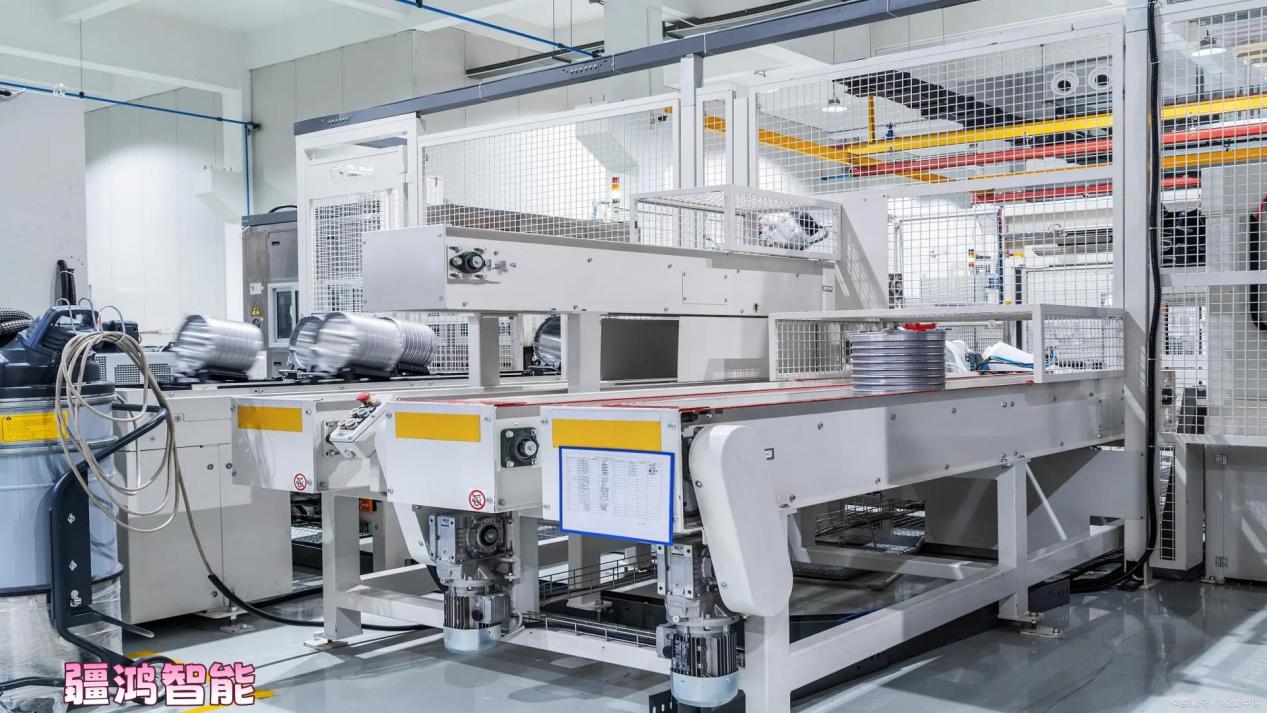

随着工业自动化水平的不断提升，包装机械产线的高效集成与稳定运行成为提高生产效率的关键。在某食品包装产线升级项目中，原有控制系统基于传统的DeviceNet网络，但由于设备扩展和实时性需求提升，部分新设备采用了高性能的EtherCAT通信协议。为实现新旧设备的协同工作，需将EtherCAT设备无缝接入现有DeviceNet主干网络。该系统以PLC作为主控单元，集成多台伺服驱动器、光电传感器及I/O模块，要求数据通信具备高实时性和可靠性。

9bd043da1c797038dfbbaf517f9a21a3_u=1056690570,542677473&fm=253&fmt=auto&app=138&f=JPEG_w=800&h=400

2. 通信网络组成

该产线的通信网络分为三层：上层为PLC与HMI之间的以太网通信，用于监控与数据管理；中层为DeviceNet现场总线，连接传统从站设备如气动阀组、温度控制器等；底层则为新增的EtherCAT网络，用于控制高精度伺服电机和视觉检测设备。通过部署EtherCAT转DeviceNet网关模块，实现了两种协议的互联互通。该网关作为协议转换枢纽，能够解析EtherCAT数据帧并映射到DeviceNet的轮询表中，确保数据双向实时传输。

3. DeviceNet作主站的接口特性

在本系统中，DeviceNet作为主站网络，其特点是结构简单、成本低廉且抗干扰能力强，适用于工业现场环境。主站PLC通过DeviceNet主站模块（如1771-SDN）周期性地轮询从站设备，但传统DeviceNet的传输速率较低（最高500 kbps），难以满足高速设备的需求。通过协议转换网关，EtherCAT设备被虚拟为DeviceNet网络中的一组从站节点，其数据按需嵌入DeviceNet的I/O轮询数据包中。这种方式既保留了DeviceNet的稳定性，又吸收了EtherCAT的高带宽（100 Mbps）和低延迟优势，实现了毫秒级同步控制。

59012a0ba67bde258fdd56f38dd19129_29d85b1ab8b84b6ca94b7c81392d80e3

4. 总结

本项目通过疆鸿智能EtherCAT到DeviceNet的协议转换，成功实现了包装机产线中异构网络的集成。DeviceNet作为主站网络，依托网关技术兼容了高性能EtherCAT设备，在保证实时性的同时降低了改造成本。该方案不仅提高了产线的设备兼容性和扩展性，也为传统制造企业的自动化升级提供了实用路径。未来，随着工业通信技术的演进，柔性化与模块化的网络架构将成为产线集成的重要方向。
