一、项目背景：当高速纸张遇上控制瓶颈

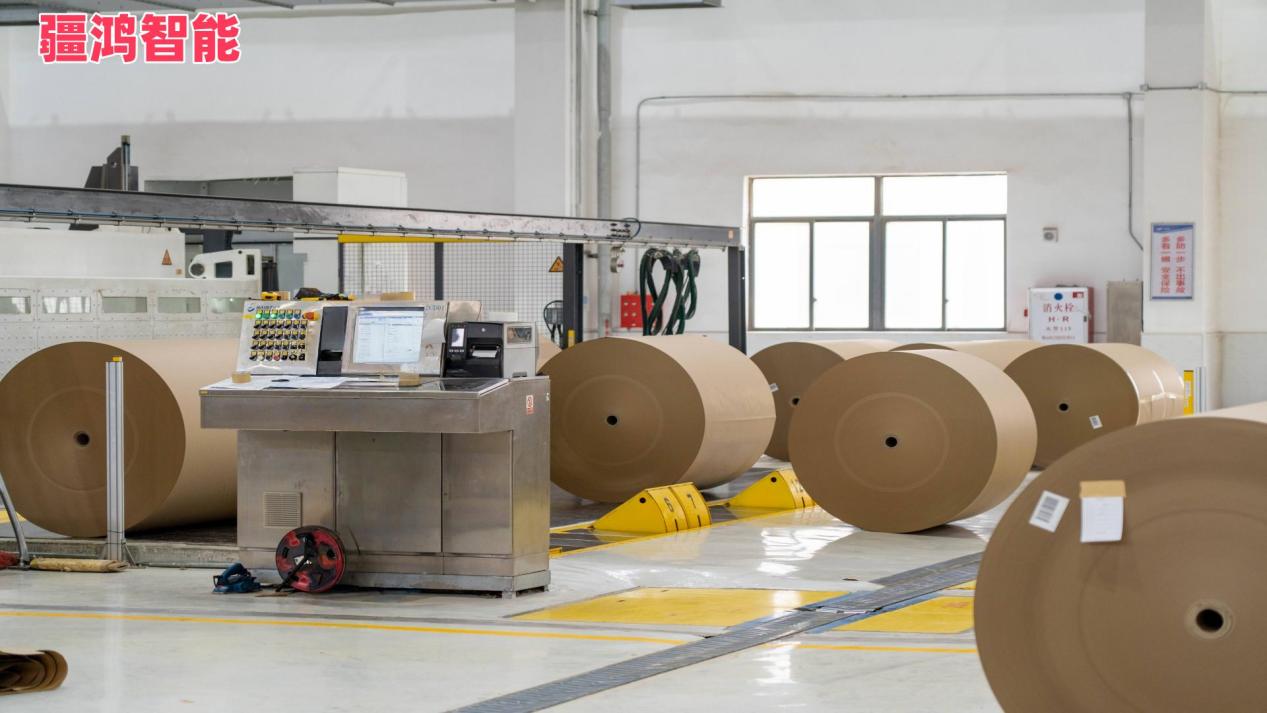

在我们造纸行业，尤其是高速印刷单元，稳定性和响应速度就是生命线。我所在的车间，核心控制采用AB ControlLogix PLC（走EtherNet/IP），而遍布产线的张力调节阀、纠偏气缸执行器、压辊伺服驱动这些“手脚”却大量依赖DeviceNet总线。时间一长，问题就暴露了：两种网络协议互不相通，数据交换得靠PLC做繁重的协议转换，系统响应明显迟滞。更头疼的是，当某个DeviceNet节点出故障（比如一个气动阀反馈异常），排查起来像大海捞针，严重影响生产效率和纸张质量——高速运行中，滚筒压力波动哪怕多0.1秒都可能导致废品率飙升。打通这条“神经通路”，让PLC和底层执行器顺畅对话，成了我们技改的当务之急。

0b926a26a85c3203b5bc14d1709bea4a

二、解决方案与选型：精准“翻译”是关键

核心思路很明确：在EtherNet/IP主干网与DeviceNet设备子网之间，部署一台高性能协议转换网关，让它充当“专职翻译官”。

经过反复测试对比，最终敲定疆鸿智能网关。看中它的几点硬实力：

原生协议支持： 对EtherNet/IP (Scanner/Adapter) 和DeviceNet (Master/Slave) 的原生深度支持，配置后数据映射稳定可靠，不像有些网关需要复杂脚本。

强悍实时性： 标称循环时间<10ms，满足我们滚筒压力控制的毫秒级响应需求。

双网隔离： 内置电气隔离，有效杜绝产线上常见的电机启停对通讯信号的脉冲干扰。

诊断可视化： 自带Web界面和状态指示灯，哪个DeviceNet节点掉线、信号抖动一目了然，省了我们大量排查时间。

实施要点：

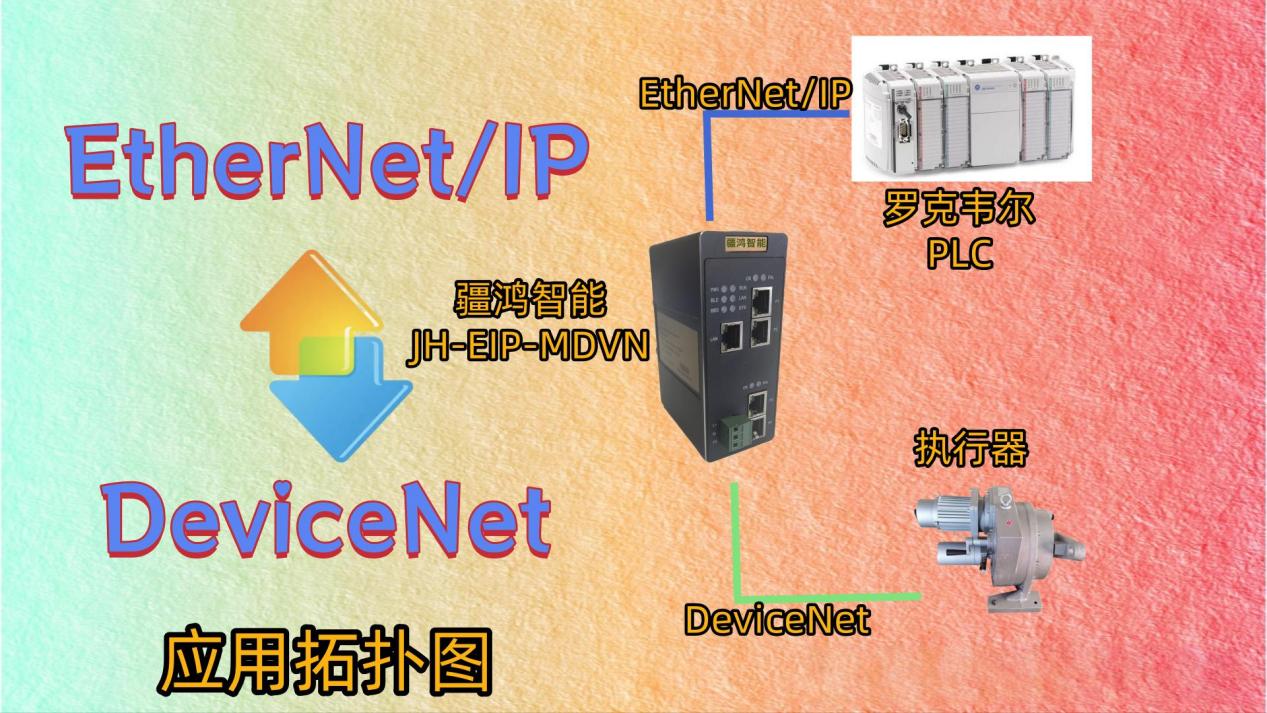

拓扑清晰： 网关EtherNet/IP端口直连车间交换机，纳入PLC同级网络；DeviceNet端口作为主站，下挂各执行器（如丹佛斯变频器、博世力士乐阀岛）。

标签化映射： 在RSLogix 5000中为网关创建EtherNet/IP模块，将DeviceNet上的关键I/O（如滚筒压力设定值、当前纠偏位置、变频器状态字）直接映射为PLC的INT或REAL标签，PLC程序读写这些标签就像访问本地IO一样简单。

布线规范： DeviceNet干线采用标准粗缆，严格执行终端电阻配置和屏蔽层接地，避免长距离传输的信号衰减问题。

三、应用效果与性能数据：稳定与效率双提升

网关上线后效果立竿见影，几个关键数据说话：

1. 系统响应速度提升： PLC获取DeviceNet末端执行器状态或发送控制指令的循环周期，从改造前的平均80-100ms 缩短至稳定的 <15ms。特别是纸张张力微调响应更快，高速运行下的断纸率降低22%。

2. 通讯稳定性增强： 网关自带诊断功能结合PLC的GSV指令，可实时监控DeviceNet网络状态。网络通讯导致的非计划停机月度次数归零，因信号干扰导致滚筒压力异常波动的频次下降90%。

3. 维护效率飞跃： 设备维护人员通过网关状态灯或Web界面，能在1分钟内定位到具体故障的DeviceNet节点（如某个编码器电源异常），平均故障修复时间(MTTR) 缩短65%。

4. 成本优化： 省去了在PLC中编写复杂协议解析程序的工作量和后期维护成本，网关本身的投入在6个月内即通过减少废品和停机得以回收。

设备技术参数

最大连接数：63个从站

单个从站输入最大：128字节

单个从站输出最大：128字节

支持不同的DeviceNet波特率，如125Kbps、250Kbps、500Kbps等，可根据实际应用需求进行选择。

EtherNet/IP支持字节：500字节.

通常支持10/100Mbps自适应速率，以满足不同网络环境的需求。

以太网接口类型，如RJ45。

支持的以太网协议标准，确保与不同设备的兼容性。

f0382d1d92fbd13486797a38c26c8db7_122bf3eae25a4ce6be19903e96821cd0

四、总结：小网关，大作为

在现代化造纸及印刷产线中，异构网络并存是常态。这次通过引入JH-EIP-MDVN疆鸿智能EtherNet/IP转DeviceNet网关，我们成功打通了信息层与控制层的关键瓶颈。它不仅实现了数据的无缝、高速、可靠传输，满足了印刷单元对滚筒压力和纸张输送同步性的严苛要求，更通过强大的诊断能力显著提升了设备可维护性和生产连续性。实践证明，选择一款性能优异、稳定可靠的协议转换网关，对于整合新旧设备、优化控制系统架构、最终提升生产效能与产品质量，是一项极具性价比的关键基础设施投入。对于面临类似多协议集成挑战的同行，这绝对是一条值得优先考虑的实践路径。
