一、项目背景：产线信息孤岛的突围战

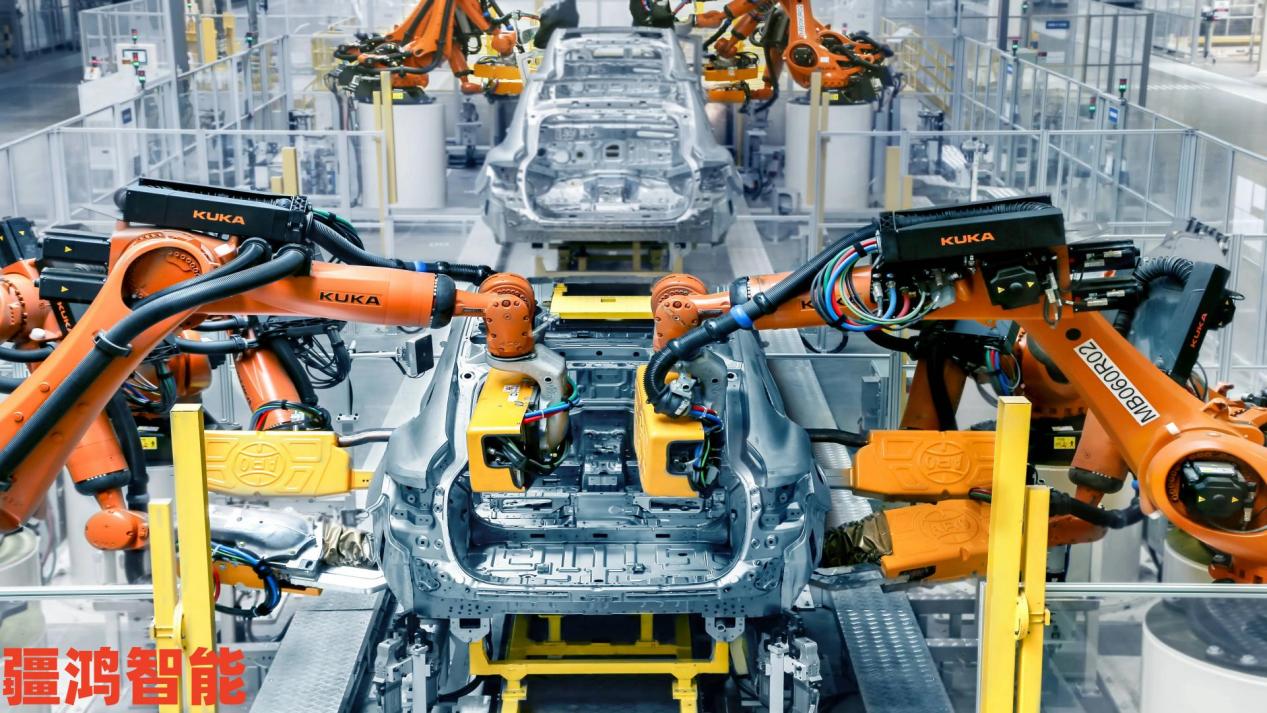

在现代化汽车焊装与总装车间，信息流如同血液般重要。作为产线核心，倍福PLC通过高速EtherCAT网络精准指挥机器人舞动焊枪、涂胶流畅。然而产线上密布的光电传感器——车身精确定位的“眼睛”、零部件检测的“触手”、机器人防撞的“卫兵”、车门开闭的“哨兵”、焊缝追踪的“标尺”和零件计数的“账房”——却多采用坚固可靠的DeviceNet协议。两套系统如同讲着不同语言，信息隔阂严重，实时数据无法直达PLC，成为制约柔性生产和效率提升的瓶颈。打通这条信息“高速公路”，迫在眉睫。

ebd50a00bb5f7e641b74607ff83fc053_u=1928138816,2142760406&fm=253&fmt=auto&app=138&f=JPEG_w=500&h=888

二、解决方案与选型：架起EtherCAT与DeviceNet的“智能桥”

核心挑战在于实现EtherCAT主站（倍福PLC）与DeviceNet从站（各类传感器）间毫秒级、高可靠的数据交换。经过严苛筛选，我们锁定了专用EtherCAT转DeviceNet网关作为解决方案：

实时性为王： 网关必须具备亚毫秒级的数据处理与转发能力，确保车身位置、防撞信号等关键指令无延迟传递。

稳定可靠： 适应汽车厂电压波动、电磁干扰等恶劣工况，MTBF（平均无故障时间）需达行业领先水平。

高效组网： 支持多路DeviceNet分支（通常125Kbps/250Kbps/500Kbps可选），单网关可轻松接入数十个传感器节点，大幅简化布线。

配置便捷： 支持主流组态软件（如倍福TwinCAT）无缝集成，图形化配置界面，工程师可快速完成设备映射与参数设定。

诊断透明： 提供详细的网络状态、设备故障诊断信息，快速定位问题点。

最终选型： 采用具备双核处理架构的成熟工业网关，其EtherCAT端作为从站高效接入PLC环网，DeviceNet端作为主站轮询管理传感器群。网关内置的智能数据缓冲区与错误校验机制，为数据精准传输上了“双保险”。

三、应用效果与性能数据：看得见的效率提升

部署网关后，产线实现了“神经末梢”到“决策大脑”的无缝直连：

1. 数据实时性飞跃： 关键信号（如车身到位、机器人防撞）传输延迟稳定控制在3ms以内，满足高速节拍生产要求。

2. 故障率显著降低： 因通信问题导致的非计划停机减少超60%，网关自身运行稳定，无故障记录已超12个月。

3. 维护效率提升： 统一的TwinCAT工程环境管理所有设备，配置与诊断时间缩短40%。网关精准报错，快速定位故障传感器。

4. 成本与空间优化： 省去大量独立通信模块和复杂配线，电气柜空间节省15%，安装与维护成本下降。

5. 功能扩展灵活： 轻松增删DeviceNet传感器节点（如新增涂胶检测点），网关自动识别并纳入网络，产线柔性增强。

性能实测数据摘要：

| 应用场景 | 关键指标 | 提升效果 |

| :--------------- | :--------------------- | :--------------------------- |

| 车身定位/焊缝追踪 | 位置信号传输延迟 | ≤ 3ms (原分散系统 >15ms) |

| 零部件检测/计数 | 信号采集稳定性 | 丢包率 < 0.001% |

| 机器人防撞 | 急停信号响应时间 | ≤ 2ms |

| 全产线通信 | 非计划停机 (通信相关) | 下降 >60% |

| 工程维护 | 诊断配置时间 | 缩短 ~40% |

设备技术参数

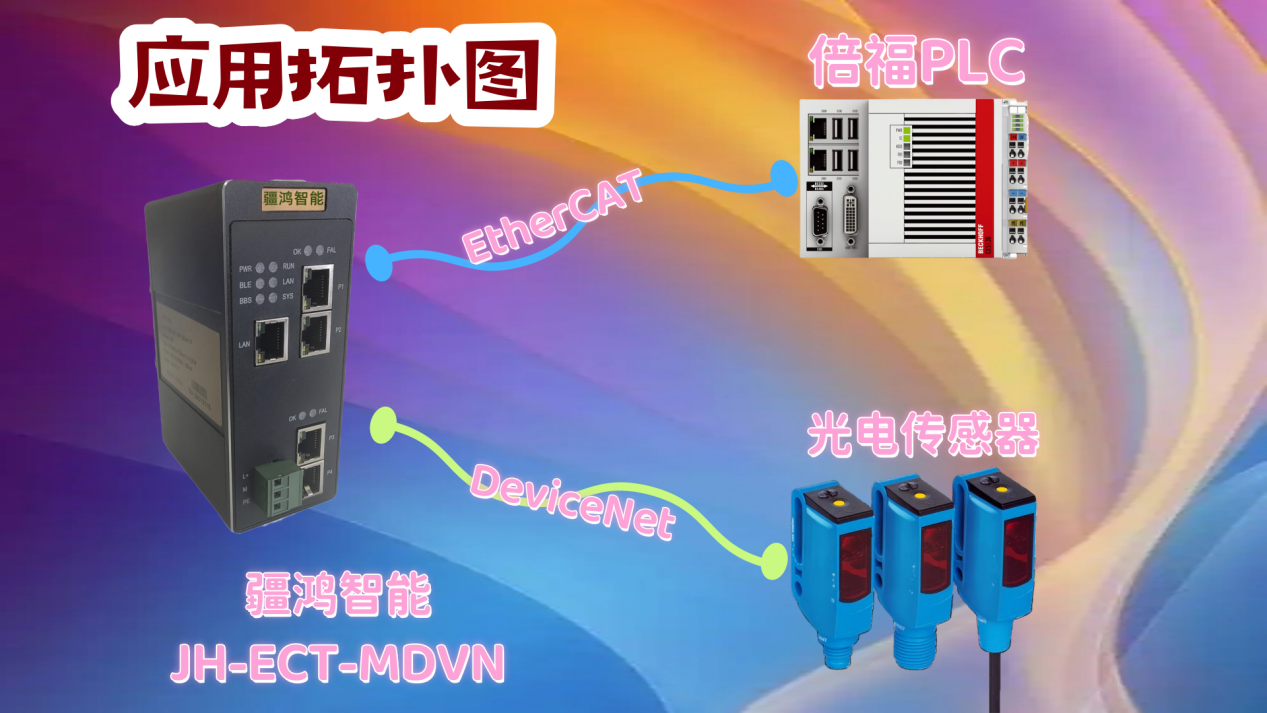

疆鸿智能JH-ECT-MDVN设备在EtherCAT一侧为EtherCAT从站，在DeviceNet一侧可以作为DeviceNet主站。

EtherCAT侧输入输出各是500字节

支持DeviceNet主站

DeviceNet参数规格：

支持波特率：125kbit/s, 250kbit/s, 500kbit/s

最大连接数：63个从站

单个从站输入最大：128字节

单个从站输出最大：128字节

4fcabe6d93be314b8a9259e9e7448753_8da4e869fc2f4c3688d19d6f409a88fa

四、总结：智能制造的“融合剂”

EtherCAT转DeviceNet网关在汽车制造中绝非简单的协议转换器，而是驱动产线智能升级的关键“融合剂”。它成功打破了倍福PLC高速控制网络与底层大量DeviceNet传感器间的壁垒，实现了：

信息贯通： 关键感知数据实时、无损直达控制核心。

效率跃升： 极低延迟保障高速节拍，稳定性大幅减少停机。

敏捷运维： 简化网络结构，提升诊断效率，降低维护成本。

柔性扩展： 为产线传感器网络的灵活调整与未来升级铺平道路。

实践证明，选择合适的工业通信网关，是构建高效、可靠、智能汽车生产线的基石。它让机器的“感知”与“思考”真正融为一体，为“中国智造”在汽车领域的腾飞提供了坚实的底层支撑。未来，随着更多设备接入与数据融合，这座“智能桥”的价值将愈发凸显，为柔性制造和数字化转型奠定更坚实的基础。
