【安信可Wi-Fi&BLE模组】做一个蓝牙点阵音箱

以下作品由安信可社区用户iiv制作

想要一个「能随音乐跳舞的像素脸」

市面上成品要么贵要么很贵，干脆自己做！

目标：蓝牙音频 + 16×16 RGB 点阵 + 3D 打印外壳，预算 < 100 元。

先看

视频效果​www.bilibili.com/video/BV1ehgKzQEUD/?spm_id_from=888.80997.embed_other.whitelist&t=21.089645&bvid=BV1ehgKzQEUD&vd_source=54c5db21948db2378659b7e8e42bafbf

01、画板

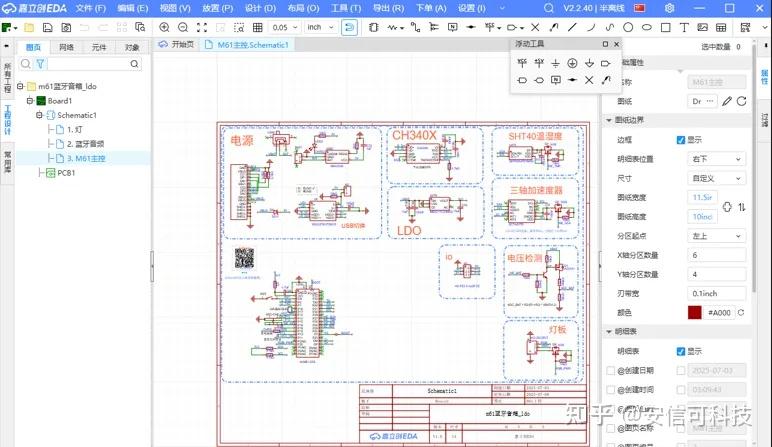

工具：立创EDA（白嫖真香！）

核心模块

主控：Ai-M61-32S（ 负责刷灯和通过网络获取一些实时信息，由于M61的DAC音质有点糊，也不太会玩，所以外挂了一个蓝牙芯片，额外引出了14和15号DAC引脚） 音频：AC6966 （一颗杰理的蓝牙音频芯片，带FM收音功能，在某宝可以买到，带程序0开发） 功放：LTK5128D（4Ω6W、单声道 AB/D 类音频功率放大器） 灯阵： 选用20*18封装的WS2812 x 256 颗 电源：GN4054 充电 + ME6217LDO系统供电 传感器：SC7A20三轴 + SHT40 (当时没想到灯板温度的问题, sht40算摆设 其它：老规矩引出USB/串口方便调试，ch340x+rs2227（老演员了,买了好多）

小技巧，把主控和灯板画一起就可以用一张卷白嫖

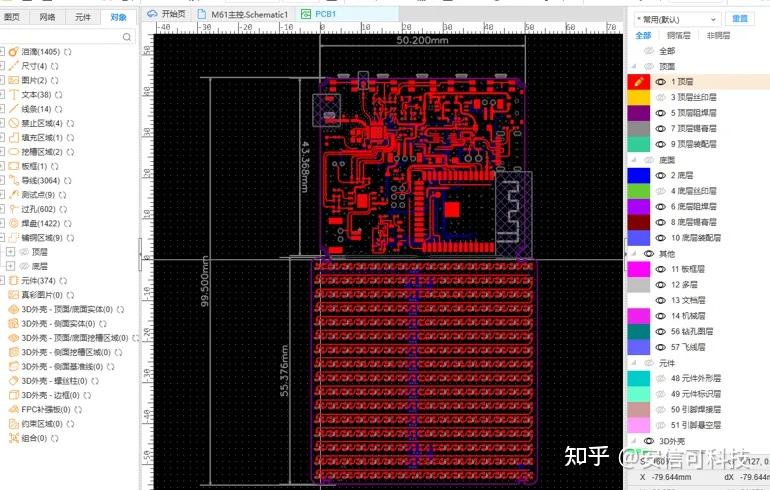

连连看 ，DRC，导出Gerber下单一气呵成。

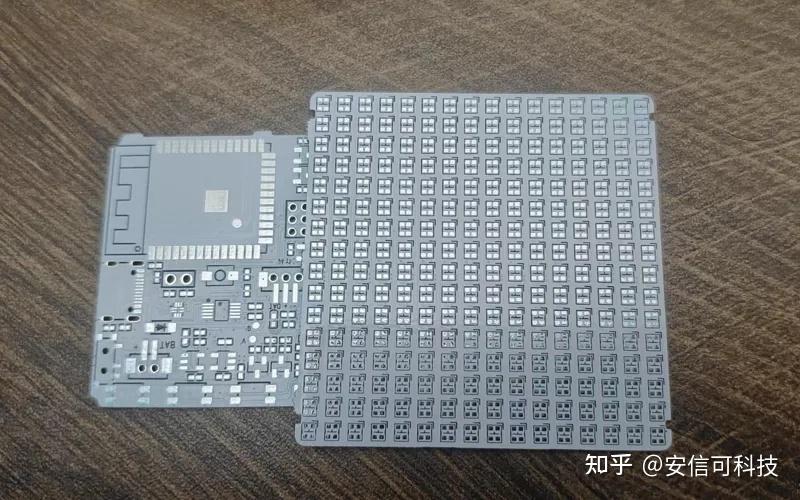

1天后板子发货(最近嘉立创打样好快，24小时不到就发货了)，3天后板子到手 ！

02、焊接

装备

烙铁、铁板烧、锡丝、锡膏、洗板水、万用表...（想不起来了，最近有点呆 ）

先焊主控板，WS2812留到最后（怕被烫哭）

贴完 IC 用万用表「滴滴」检查短路，一颗锡珠毁所有

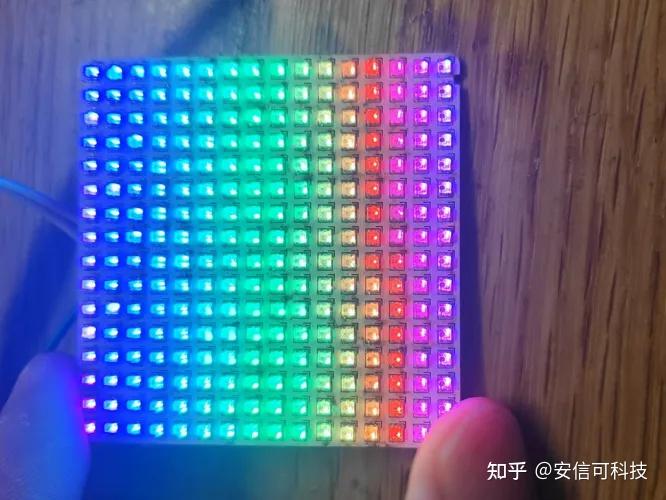

灯建议开钢网，不然锡不均匀会有很多灯不老实，而且真的费时间(别问我怎么知道的)，最后成功点亮 256/256，炸了一些，补了好久

血泪教训：

812是真的容易炸，建议有条件的话焊接前烘干一下

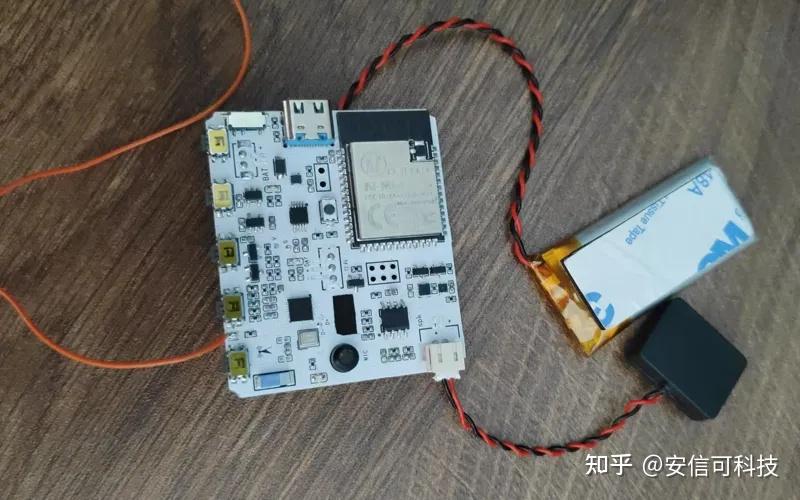

上电，开机，一切顺利

03、3D 建模

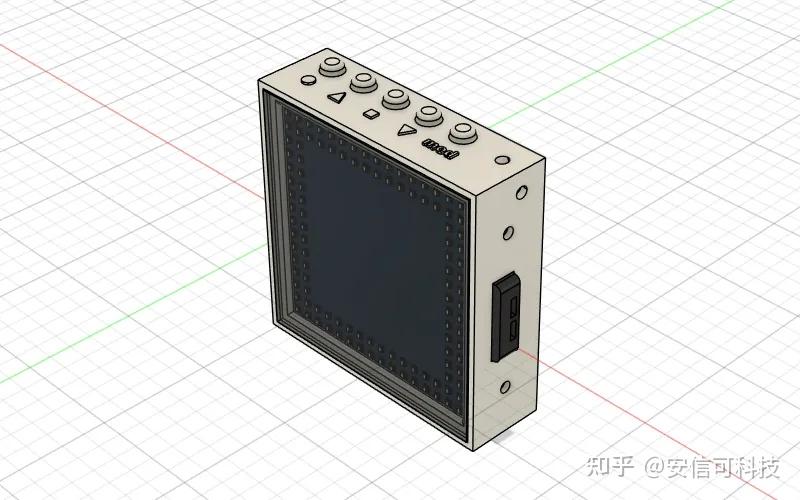

工具：Fusion 360

设计要点

外壳分三层：

外壳、中框（固定灯板） 盖板（使用亚克力裁剪） 光栅（后来忘画了)

由于没有3D打印机，试错成本有点大，也是尽可能的往大了画，音腔是一个很有学问的东西，可能一次画不好，所以喇叭使用了带腔体的,扩散板用 1mm 磨砂白亚克力板自己裁（像素有点糊了，朦胧的美~)

使用了成品键帽，省事。

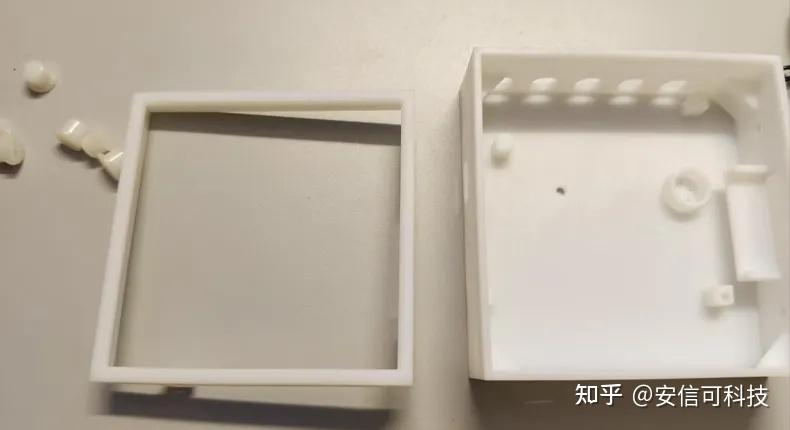

嘉立创启动！（现在嘉立创可以每月1次3D打样，非常的棒）

简单打磨一下，嘉立创的速度非常快，3天就到了~

04、组装

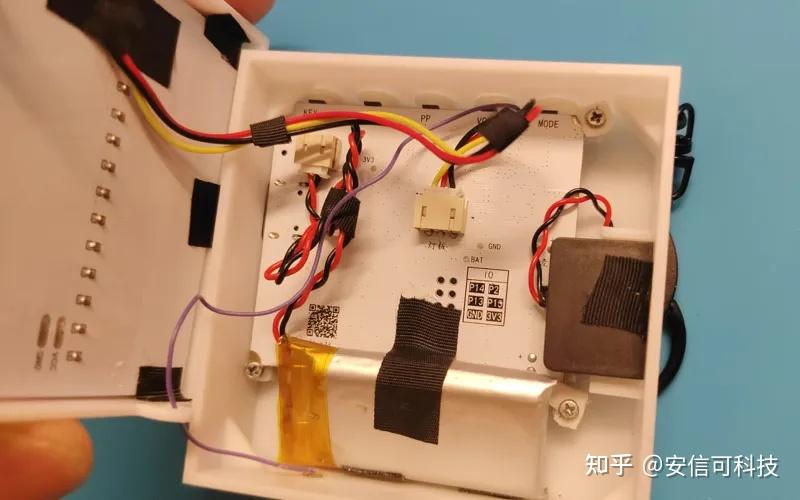

壳子比较大，先把主控板塞进去，3 颗M2螺丝固定(尴尬了，发现螺丝孔偏了，水平有限补救一下)

把喇叭、电池固定好 ，中框上要用胶水固定螺母（没找到，所以略过）。

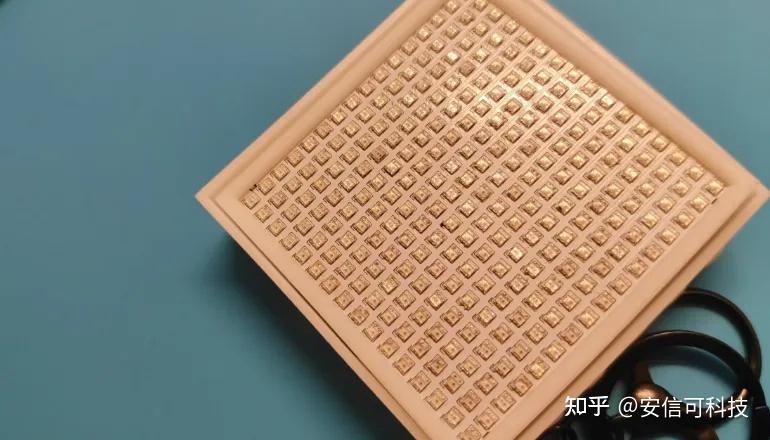

把灯板塞进去

因为光栅忘搞了，直接把裁好的亚克力板扣上就好啦~

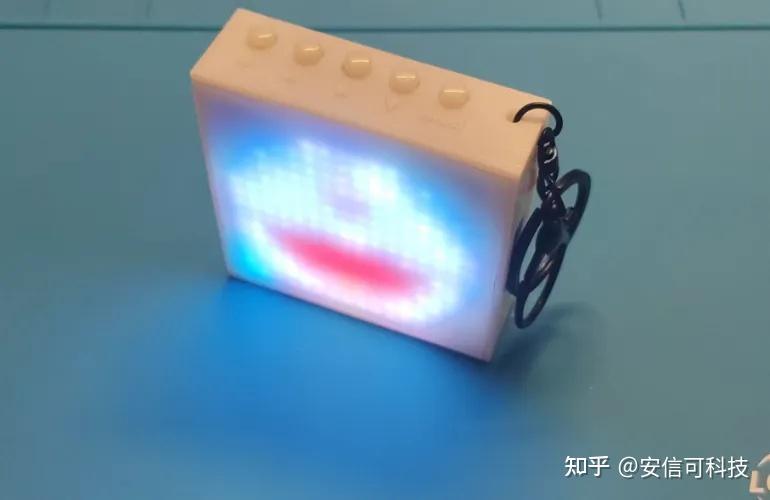

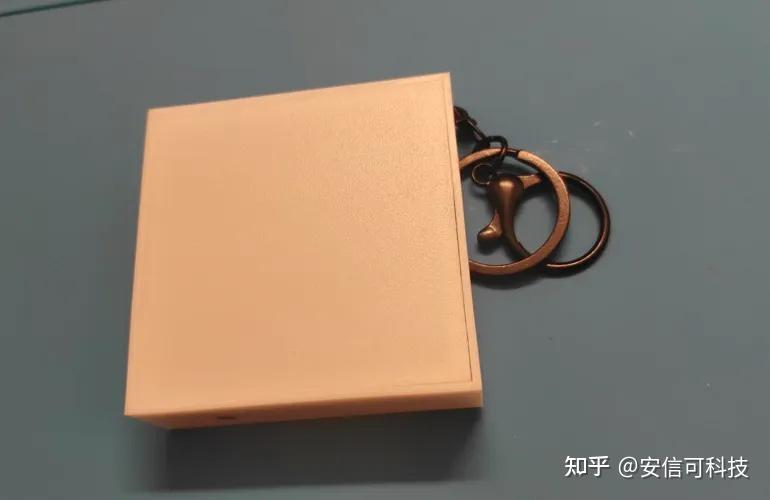

最终效果，一手掌握，带出门就是全场最靓的仔

05、代码

因为代码还没想好具体要怎么写，所以写了一个简单的控制程序：

06、结尾：写到最后

从有想法到完工总耗时大约2周左右，大部分时间都是在画板子、等板子、焊板子、修板子，代码比较简单，用了一晚时间。

DIY最大的快乐不是最终成品，而是每次diy中积累的经验和「又炸了！」的瞬间

最后欢迎大家来原贴给出指导性建议~

附件：文件夹.rar
