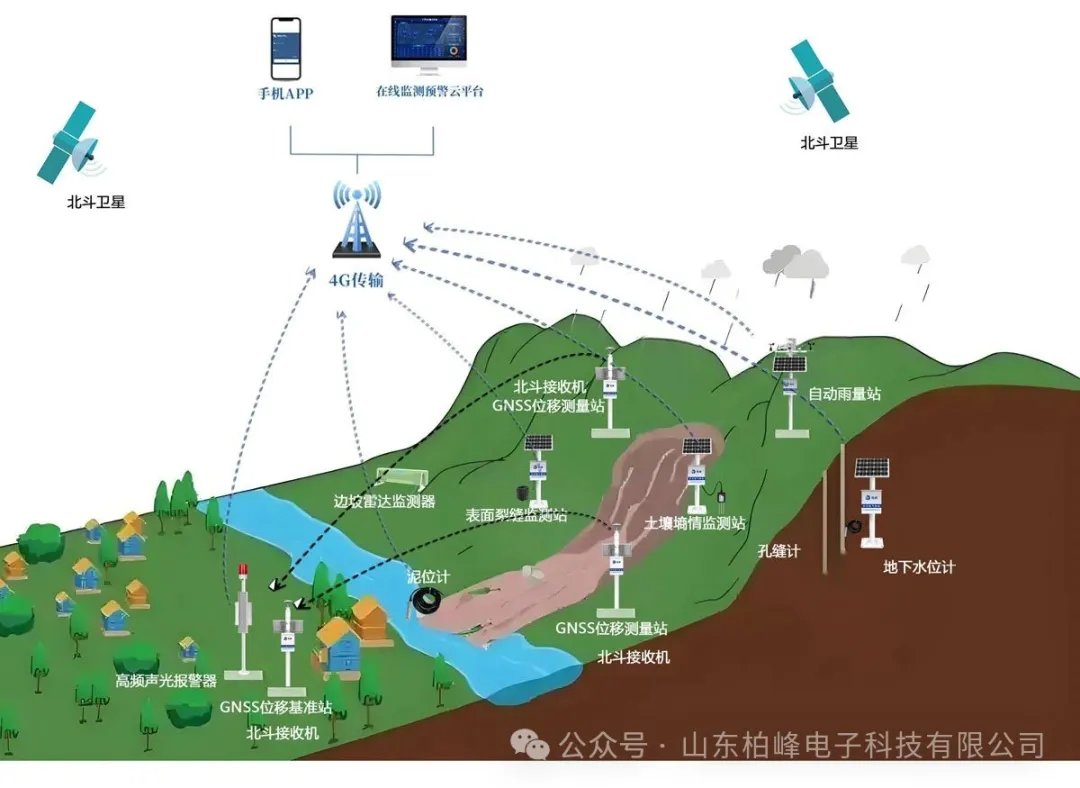

GNSS位移监测站边坡位移地质灾害监测预警方案

滑坡

日位移量、累计位移量、雨量

日位移＞5mm 或累计位移＞50mm

泥石流

小时雨强、沟谷水位、泥位

1 小时雨强＞30mm 或泥位上涨＞1m/h

崩塌

裂缝开合度、倾角、振动加速度

裂缝日开合度＞2mm

地面塌陷

沉降速率、地下水位

日沉降＞10mm

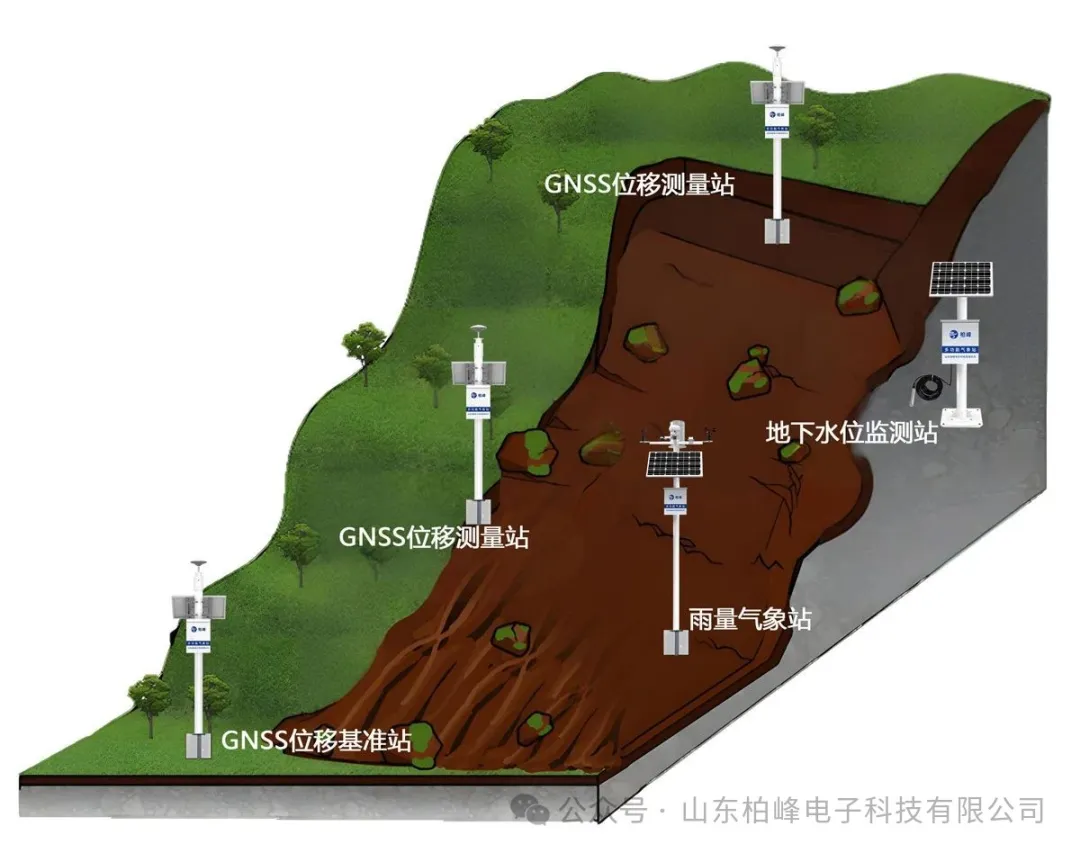

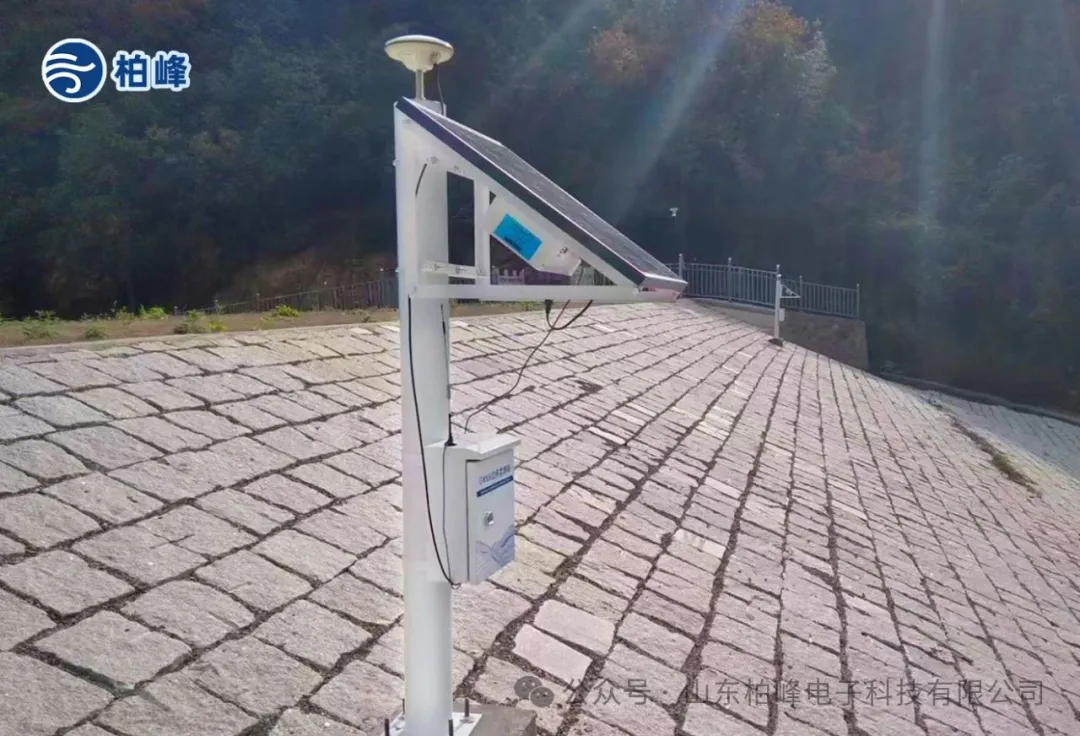

GNSS测点

1、测量精度：水平位移：±2.5mm+0.5ppm高程位移：±5mm+0.5ppm2、采样间隔：0s～24h。 3、上传间隔：0s～72h。4、通信方式：支持移动通信、低功率广域网、卫星通信。5、电源特性：功耗≤3W，蓄电池≥20小时供电；6、扩展功能：支持外接RS485传感器和定时唤醒；7、防护等级：IP688、内置一体化倾角测量   量程：0~90°   精度：±0.001/±0.005/±0.01可选9、供电系统(太阳能板、蕾电池、含控制器等配件)、供电系统(太阳能板、蕾电池、含控制器等配件) 含60W太阳能板,38AH电池、充电控制器安装支架等

GNSS基点

1、测量精度：水平位移：±2.5mm+0.5ppm高程位移：±5mm+0.5ppm   2、采样间隔：0s～24h。   3、上传间隔：0s～72h。   4、通信方式：支持移动通信、低功率广域网、卫星通信。   5、电源特性：功耗≤3W，蓄电池≥20小时供电；   6、扩展功能：支持外接RS485传感器和定时唤醒；   7、防护等级：IP68   8、供电系统(太阳能板、蓄电池、含控制器等配件)   含60W太阳能板,38AH电池、充电控制器安装支架等   9、支撑系统，高度2000mm，直径≥114mm。带避雷针

测缝计

采用振弦式仪器。用于测量混凝土构件之间伸缩缝的开合度。其主要技术参数为：量程0~50mm，   精度±0.1％F·S，灵敏度0.025％F·S，温度范围-20℃～60℃。两端带安装角码。

数据采集主机

通道数量：8；1)精度：标准模拟量：电流：0.05%S:振弦式：频率：0.1HZ;温度：0.5℃。2)分辨率：标准模拟量：电流：0.5μA:振弦式：频率：士0.01Z:温度：0.1℃：每通道浏量时间：3秒：时钟精度：+1分钟/月；通讯方式：RS485，可扩展232/GPRS/RJ45;环境温度：-20℃+60℃

气象水文流量站

1、一体化风速、风向、温度、湿度、气压、雨量气象仪风速范围：0~40m/s，精度：±0.5+2%FS（60%RH,25℃）   风向范围：0~359°，精度：±3°（60%RH,25℃）   雨量范围：4mm/min，分辨率：标准0.1mm，精度：±5%   温度范围：-40℃~+80℃，分辨率：≤0.1℃/y，精度：±0.5℃（25℃）   湿度范围：0%RH~99%RH，分辨率：≤1%/y，精度：±3%RH(60%RH,25℃)   大气压力范围：0~120kPa，分辨率：-0.1kPa/y ，精度：±0.15Kpa@25℃ 101kPa2、流速流量仪   供电：DC 10-30V   最大功耗：1.3W   变送器元件耐温及湿度：-40℃~+80℃，0%RH~95%RH （非结露）   测速发射频率：24.00~24.25GHz   测速范围：0.1 ~20m/s   测速精度：±2%   速度分辨率：0.01m/s   测距发射频率：76GHz~81GHz   测距范围：0.1 ~ 65m（仅测量水位时最大量程）   测距精度：±1mm   测距分辨率：1mm   使用高度：0~20m3、配套采集器。4、支撑系统，114直径立杆，横臂1.5米。5、供电系统(太阳能板、蓄电池、含控制器等配件)
