世隆科技：地质雷达在隧道建设领域中的应用

　　在隧道建设中，地质雷达凭借“非破坏性探测”“高分辨率成像”“快速响应”等特性，成为保障施工安全、提升工程质量的核心技术手段。从前期勘察到施工监测，再到运营维护，地质雷达贯穿隧道全生命周期，尤其在复杂地质条件下（如岩溶区、断层带、富水地层），其作用不可替代。

　　一、隧道施工前：地质勘察与风险预判

　　隧道设计阶段，需明确轴线范围内的不良地质体（如溶洞、断层破碎带、软弱夹层、地下暗河），避免施工中遭遇突水、塌方等灾害。地质雷达通过以下方式提供关键数据：

　　-断层与破碎带探测：断层带由破碎岩块和充填物组成，与完整围岩的介电常数、密度差异显著（如破碎带含水性高，介电常数可达8-10，完整岩体约5-6），雷达反射信号呈现“强振幅、杂乱反射”特征。例如，在贵州某高速公路隧道勘察中，采用100MHz天线扫描发现，K12+350段存在一条走向与隧道轴线斜交的断层，破碎带宽度约5米，提前优化设计方案（增加超前支护长度），避免施工风险。

　　-岩溶发育区探查：溶洞（空穴）与周围岩体的介电常数差异极大（空气≈1，岩体≈5），雷达图像中呈现“强反射界面、内部无反射”的典型特征。通过200MHz天线，可精准定位埋深5米内的小型溶洞（直径≥0.5米），为隧道绕避或注浆填充提供依据。

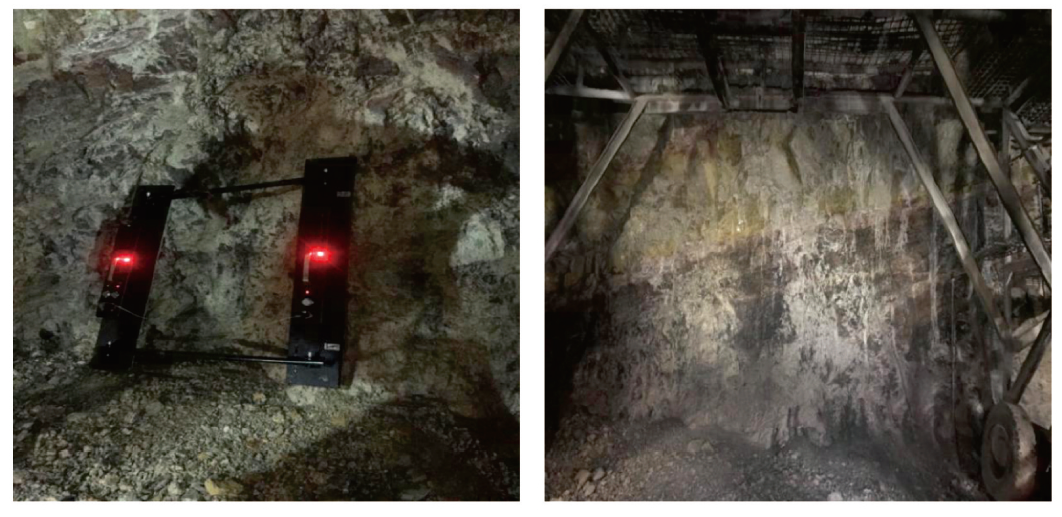

隧道地质超前预报

　　二、隧道施工中：超前预报与实时监测

　　隧道开挖时（尤其是盾构或TBM施工、钻爆法掌子面推进），需实时掌握掌子面前方3-30米的地质情况，即“超前地质预报”，这是避免突水、塌方的关键。地质雷达是超前预报的核心工具之一，具体应用包括：

　　-掌子面前方富水地层探测：水体（介电常数≈81）与岩体的电磁差异极强，雷达反射信号表现为“高频强反射、多次波发育”。例如，探地雷达搭载500MHz高频天线，在福建某铁路隧道施工中，于掌子面前方8米处探测到富水断层带（含水量＞20%），反射信号振幅较正常岩体高3倍，施工方提前采用管棚注浆堵水，避免突水事故。

　　-软弱夹层与空洞预警：掌子面前方的黏土夹层（介电常数≈6-8）、未充填溶洞（空气介电常数≈1）会形成明显反射界面。通过雷达数据实时处理（如偏移校正），可清晰显示夹层厚度（≥0.3米）、空洞形态，指导施工调整开挖参数（如减小循环进尺、加强支护）。

　　-盾构机周围环境监测：在盾构施工中，雷达可安装于盾构机头部或侧面，扫描管片外侧的注浆填充情况（判断是否存在脱空）、周围土体沉降，避免管片渗漏或地表塌陷。

　　三、隧道施工后：结构质量检测

　　隧道二次衬砌、初期支护的完整性直接关系结构安全，地质雷达可实现无损检测，排查隐蔽病害：

　　-二次衬砌质量检测：通过500MHz-1GHz高频天线，检测衬砌厚度（设计值±5cm内）、内部空洞（≥0.2m³）、脱空（衬砌与围岩间空隙≥5cm）、钢筋分布（间距、数量）。例如，在某地铁隧道验收中，通过1GHz天线扫描发现，K0+210段拱顶存在0.3m×0.5m脱空区（反射信号呈“双强界面”特征），及时返工处理，避免运营期掉块风险。

　　-初期支护与围岩密贴性检测：初期支护（喷射混凝土、钢拱架）与围岩间的“脱空”是常见病害，雷达通过反射信号的“时间差”可计算脱空厚度（误差≤3cm）。在黄土隧道中，因围岩遇水易沉降，此类检测可及时发现支护失效风险。

　　-预埋件与管线检测：定位隧道内的预埋件（如止水带、注浆管）、消防管线的位置与状态，避免后期维修施工破坏结构。

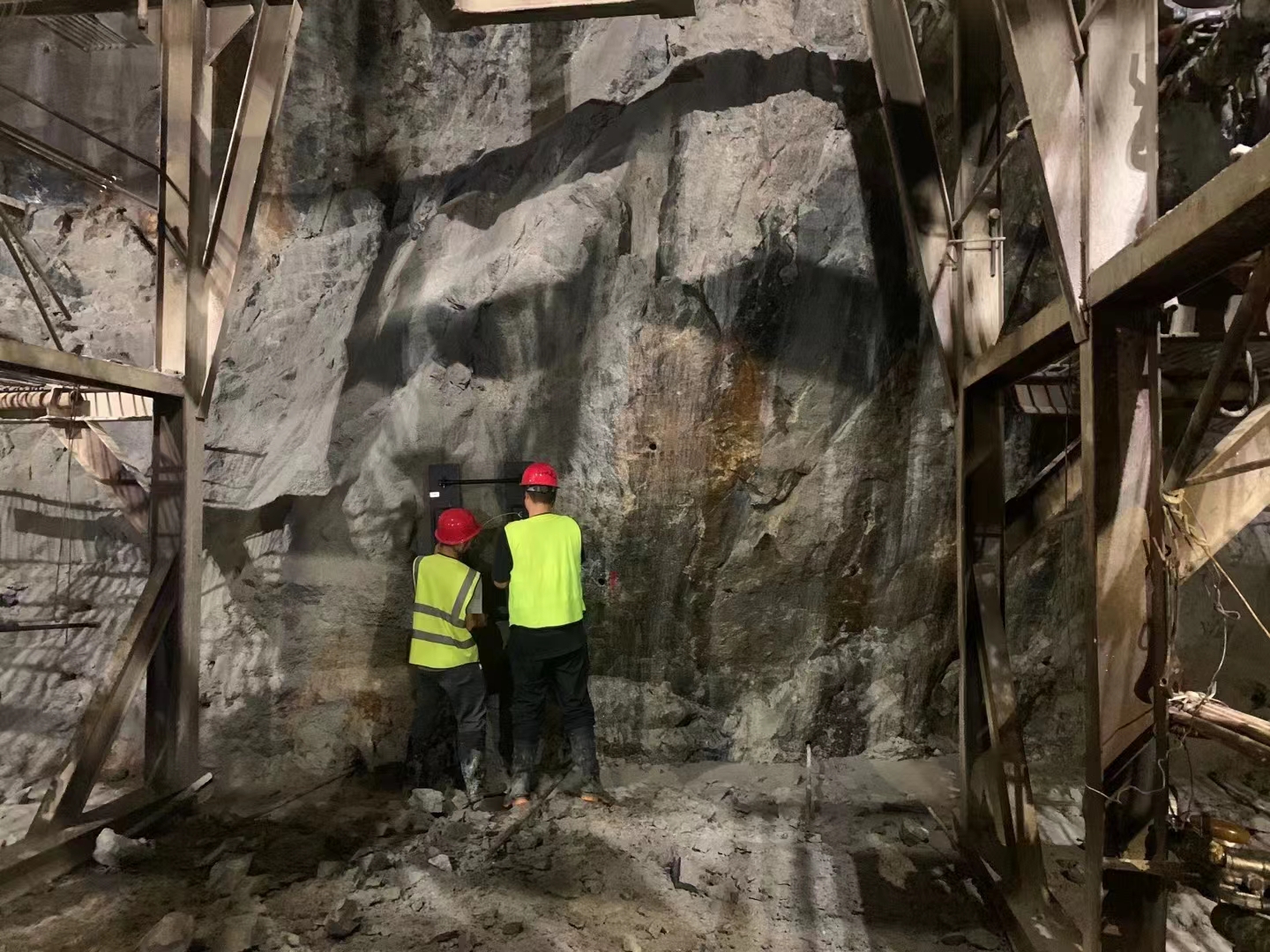

隧道超前预报

　　四、隧道运营期：病害监测与维护

　　运营中的隧道易因地质变化、荷载作用出现渗漏水、结构变形、背后空洞等病害，地质雷达可定期扫描评估：

　　-渗漏水监测：水体渗入隧道结构后，会形成局部高介电常数区域，雷达图像中呈现“持续性强反射”。通过对比不同时期的扫描数据，可追踪漏水点的扩散路径（如从施工缝向周围蔓延），指导注浆封堵。

　　-结构背后空洞发展监测：长期运营中，围岩沉降可能导致衬砌背后出现新空洞，雷达通过反射信号的“振幅变化”可量化空洞体积增长（如每年扩大0.1m³），为预防性维护提供依据。

　　-道床与轨道基础检测：高铁隧道中，雷达可检测轨道道床的压实度、地下空洞（如雨水冲刷形成的道床下方空洞），避免轨道沉降引发行车安全事故。

　　隧道场景下的技术要求与优势

　　隧道环境复杂（电磁干扰强、空间狭窄、湿度高），对地质雷达的性能有特殊要求：

　　-抗干扰能力：需抑制电机、电缆等设备的电磁干扰，地雷达通过自适应滤波算法，在盾构机工作时仍可稳定采集信号。

　　-便携性与防护：隧道内搬运不便，设备需轻量化（主机≤5kg）；同时需防水（IP65级）、防震（适应施工振动），确保长期可靠运行。

　　-高分辨率与穿透深度平衡：根据探测目标选择天线（如超前预报用50-200MHz天线，探测10-30米；衬砌检测用500MHz-1GHz天线，聚焦0-1米范围）。

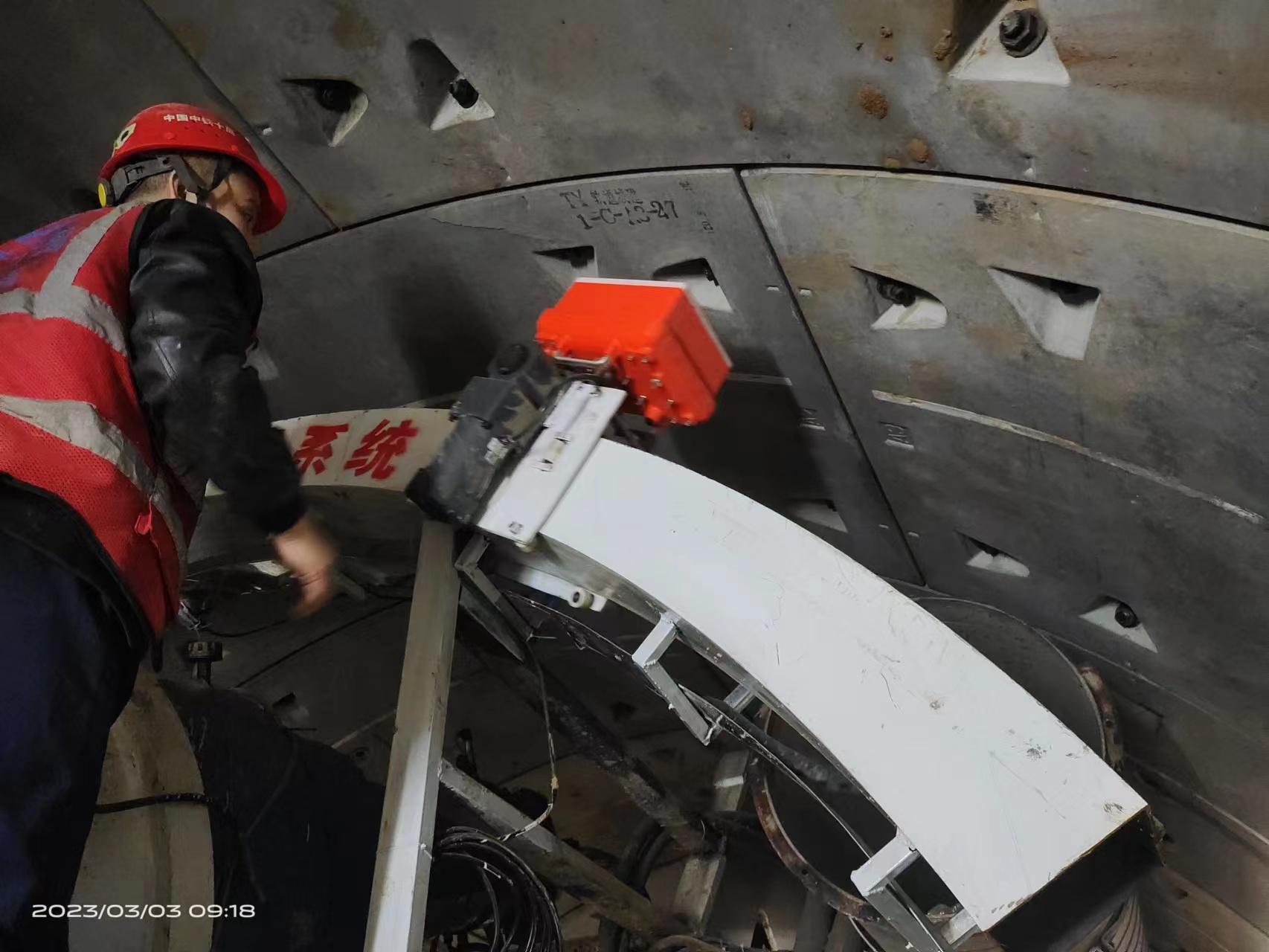

隧道注浆实时监测系统

　　在隧道建设中，地质雷达犹如“地下CT”，通过电磁波反射特性精准捕捉不良地质、结构病害，实现“早发现、早预警、早处理”。从超前预报规避施工风险，到质量检测保障结构安全，再到运营监测延长隧道寿命，其技术价值贯穿全周期。随着地质雷达的技术升级（如AI自动识别空洞、三维立体成像），地质雷达在隧道工程中的应用将更高效、智能，为地下工程安全提供更坚实的技术支撑。
