YOLOv13改进：卷积魔改 | 可变形条带卷积(DSCN)，魔改DCNv3创新
原创
YOLOv13改进：卷积魔改 | 可变形条带卷积(DSCN)，魔改DCNv3创新
原创
💡💡💡本文独家改进： 提出了可变形条带卷积(DSCN)，DSCN作为大核DCNv3的简化版本，相对于变形采样方法，其计算量仅为原始方法的63.2%。通过将变形采样核限制在单轴上，DSCN进一步避免了计算负荷随核尺寸的二次增长。因此由DSCN构建的可变形空间注意(DSA)来替代DCNv3。
💡💡💡强烈推荐：先到先得，paper级创新，直接使用；
💡💡💡创新点：1）去掉DCNv3中的Mask；2）空间域上的双线性插值转改为轴上的线性插值；
💡💡💡如何跟YOLOv13结合：1）和C3k2创新性结合

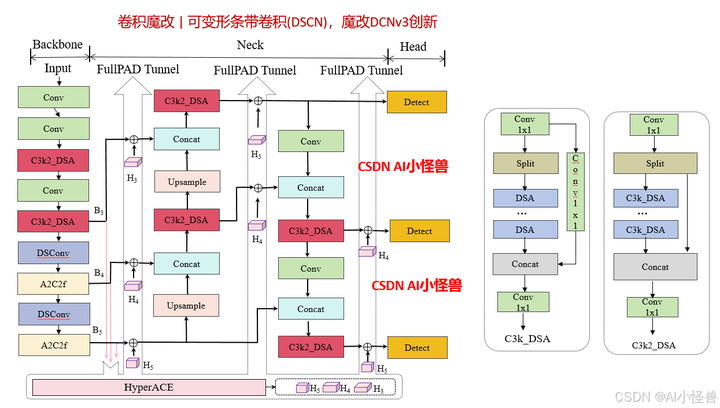

改进结构图如下：
《YOLOv13魔术师专栏》将从以下各个方向进行创新：
【原创自研模块】【多组合点优化】【注意力机制】【卷积魔改】【block&多尺度融合结合】【损失&IOU优化】【上下采样优化 】【小目标性能提升】【前沿论文分享】【训练实战篇】
订阅者通过添加WX: AI_CV_0624，入群沟通，提供改进结构图等一系列定制化服务。
定期向订阅者提供源码工程，配合博客使用。
订阅者可以申请发票，便于报销
💡💡💡为本专栏订阅者提供创新点改进代码，改进网络结构图，方便paper写作！！！
💡💡💡适用场景：红外、小目标检测、工业缺陷检测、医学影像、遥感目标检测、低对比度场景
💡💡💡适用任务：所有改进点适用【检测】、【分割】、【pose】、【分类】等
💡💡💡全网独家首发创新，【自研多个自研模块】，【多创新点组合适合paper 】！！！
☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️ ☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️
包含注意力机制魔改、卷积魔改、检测头创新、损失&IOU优化、block优化&多层特征融合、 轻量级网络设计、25年最新顶会改进思路、原创自研paper级创新等
🚀🚀🚀 本项目持续更新 | 更新完结保底≥80+ ，冲刺100+ 🚀🚀🚀
🍉🍉🍉 联系WX: AI_CV_0624 欢迎交流！🍉🍉🍉
⭐⭐⭐专栏原价299，越早订阅越划算⭐⭐⭐
💡💡💡 2025年计算机视觉顶会创新点适用于YOLOv12、YOLO11、YOLOv10、YOLOv8等各个YOLO系列，专栏文章提供每一步步骤和源码，轻松带你上手魔改网络 ！！！
💡💡💡重点：通过本专栏的阅读，后续你也可以设计魔改网络，在网络不同位置（Backbone、head、detect、loss等）进行魔改，实现创新！！！
☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️ ☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️☁️
1.YOLOv13介绍
论文：[2506.17733] YOLOv13: Real-Time Object Detection with Hypergraph-Enhanced Adaptive Visual Perception
摘要—YOLO 系列模型因其卓越的准确性和计算效率在实时目标检测领域占据主导地位。然而，无论是 YOLO11 及更早版本的卷积架构，还是 YOLOv12 引入的基于区域的自注意力机制，都仅限于局部信息聚合和成对相关性建模，缺乏捕捉全局多对多高阶相关性的能力，这限制了在复杂场景下的检测性能。本文提出了一种准确且轻量化的 YOLOv13 目标检测器。为应对上述挑战，我们提出了一种基于超图的自适应相关性增强（HyperACE）机制，通过超图计算自适应地利用潜在的高阶相关性，克服了以往方法仅基于成对相关性建模的限制，实现了高效的全局跨位置和跨尺度特征融合与增强。随后，我们基于 HyperACE 提出了全链路聚合与分配（FullPAD）范式，通过将相关性增强特征分配到整个网络，有效实现了全网的细粒度信息流和表征协同。最后，我们提出用深度可分离卷积代替常规的大核卷积，并设计了一系列块结构，在不牺牲性能的前提下显著降低了参数量和计算复杂度。我们在广泛使用的 MS COCO 基准测试上进行了大量实验，结果表明，我们的方法在参数更少、浮点运算量更少的情况下达到了最先进性能。具体而言，我们的 YOLOv13-N 相比 YOLO11-N 提升了 3.0% 的 mAP，相比 YOLOv12-N 提升了 1.5% 的 mAP。

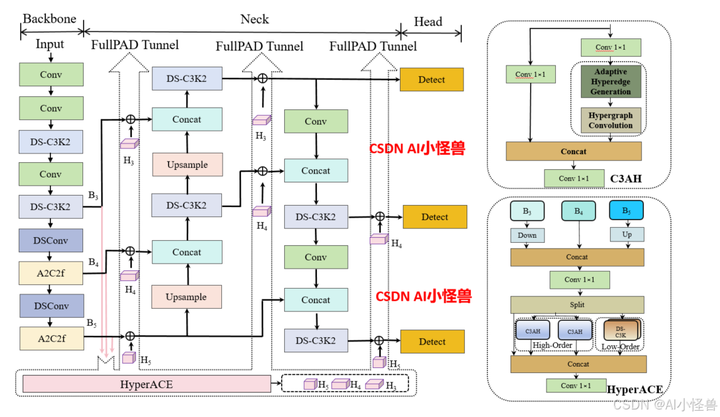

以往的 YOLO 系列遵循 “骨干网络 → 颈部网络 → 检测头” 的计算范式，这本质上限定了信息流的充分传输。相比之下，我们的模型通过超图自适应关联增强（HyperACE）机制，实现全链路特征聚合与分配（FullPAD），从而增强传统的 YOLO 架构。因此，我们提出的方法在整个网络中实现了细粒度的信息流和表征协同，能够改善梯度传播并显著提升检测性能。具体而言，如图 2 所示，我们的 YOLOv13 模型首先使用类似以往工作的骨干网络提取多尺度特征图 B1、B2、B3、B4、B5，但其中的大核卷积被我们提出的轻量化 DS-C3k2 模块取代。然后，与传统 YOLO 方法直接将 B3、B4 和 B5 输入颈部网络不同，我们的方法将这些特征收集并传递到提出的 HyperACE 模块中，实现跨尺度跨位置特征的高阶关联自适应建模和特征增强。随后，我们的 FullPAD 范式利用三个独立通道，将关联增强后的特征分别分配到骨干网络与颈部网络的连接处、颈部网络的内部层以及颈部网络与检测头的连接处，以优化信息流。最后，颈部网络的输出特征图被传递到检测头中，实现多尺度目标检测。
ultralytics/cfg/models/v13/yolov13.yaml
nc: 80 # number of classes
scales: # model compound scaling constants, i.e. 'model=yolov13n.yaml' will call yolov13.yaml with scale 'n'
# [depth, width, max_channels]
n: [0.50, 0.25, 1024] # Nano
s: [0.50, 0.50, 1024] # Small
l: [1.00, 1.00, 512] # Large
x: [1.00, 1.50, 512] # Extra Large
backbone:
# [from, repeats, module, args]
- [-1, 1, Conv, [64, 3, 2]] # 0-P1/2
- [-1, 1, Conv, [128, 3, 2, 1, 2]] # 1-P2/4
- [-1, 2, DSC3k2, [256, False, 0.25]]
- [-1, 1, Conv, [256, 3, 2, 1, 4]] # 3-P3/8
- [-1, 2, DSC3k2, [512, False, 0.25]]
- [-1, 1, DSConv, [512, 3, 2]] # 5-P4/16
- [-1, 4, A2C2f, [512, True, 4]]
- [-1, 1, DSConv, [1024, 3, 2]] # 7-P5/32
- [-1, 4, A2C2f, [1024, True, 1]] # 8
head:
- [[4, 6, 8], 2, HyperACE, [512, 8, True, True, 0.5, 1, "both"]]
- [-1, 1, nn.Upsample, [None, 2, "nearest"]]
- [ 9, 1, DownsampleConv, []]
- [[6, 9], 1, FullPAD_Tunnel, []] #12
- [[4, 10], 1, FullPAD_Tunnel, []] #13
- [[8, 11], 1, FullPAD_Tunnel, []] #14
- [-1, 1, nn.Upsample, [None, 2, "nearest"]]
- [[-1, 12], 1, Concat, [1]] # cat backbone P4
- [-1, 2, DSC3k2, [512, True]] # 17
- [[-1, 9], 1, FullPAD_Tunnel, []] #18
- [17, 1, nn.Upsample, [None, 2, "nearest"]]
- [[-1, 13], 1, Concat, [1]] # cat backbone P3
- [-1, 2, DSC3k2, [256, True]] # 21
- [10, 1, Conv, [256, 1, 1]]
- [[21, 22], 1, FullPAD_Tunnel, []] #23
- [-1, 1, Conv, [256, 3, 2]]
- [[-1, 18], 1, Concat, [1]] # cat head P4
- [-1, 2, DSC3k2, [512, True]] # 26
- [[-1, 9], 1, FullPAD_Tunnel, []]
- [26, 1, Conv, [512, 3, 2]]
- [[-1, 14], 1, Concat, [1]] # cat head P5
- [-1, 2, DSC3k2, [1024,True]] # 30 (P5/32-large)
- [[-1, 11], 1, FullPAD_Tunnel, []]
- [[23, 27, 31], 1, Detect, [nc]] # Detect(P3, P4, P5)1.1 HyperACE

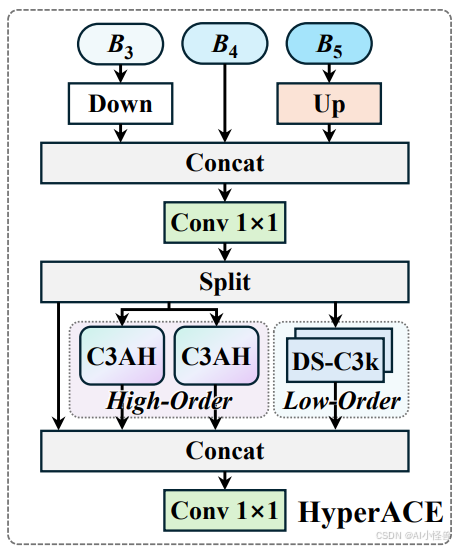

超图自适应相关性增强机制 HyperACE
- 超图理论借鉴与创新 ：借鉴超图理论，将多尺度特征图的像素视为超图顶点，不同的是，传统超图方法依赖手工设定参数构建超边，而 HyperACE 设计了可学习的超边生成模块，能自适应地学习并构建超边，动态探索不同特征顶点间的潜在关联。
- 超图卷积操作 ：在生成自适应超边后，通过超图卷积操作进行特征聚合与增强。每条超边先从其连接的所有顶点处聚合信息形成高阶特征，再将这些高阶特征传播回各个顶点，更新与增强顶点特征，从而实现高效地跨位置和跨尺度的特征融合与增强，强化不同尺度特征间的语义关联，对小目标和密集目标检测效果显著。
代码位置ultralytics/nn/modules/block.py
1.2 FullPAD_Tunnel

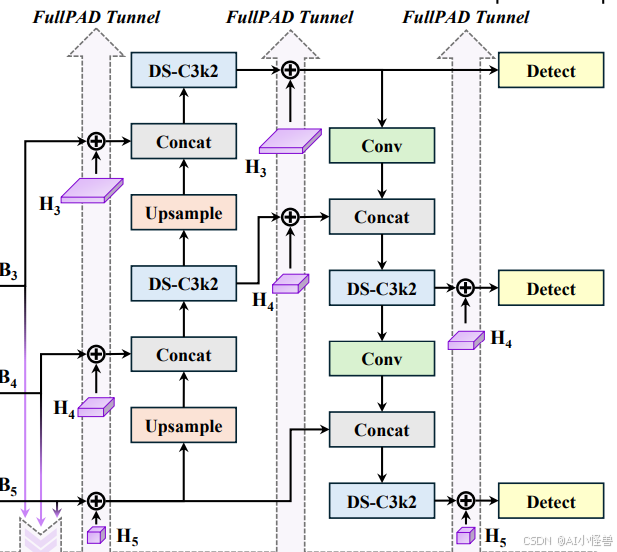

全流程聚合 - 分发范式 FullPAD
- 多通道特征传递 ：打破传统的 “骨干→颈部→头部” 单向计算范式，通过三条独立通路传递特征，即主干 - 颈部连接层、颈部内部层、颈部 - 头部连接层，将 HyperACE 聚合后的多尺度特征，通过这些 “隧道” 分发回网络的不同位置，实现细粒度信息流与全流程表征协同。
- 改善梯度传播 ：该范式有效解决了梯度消失或爆炸问题，显着改善了梯度传播效率，从而提升模型整体的检测性能，使模型在复杂场景下能够更好地捕捉目标特征，提高检测的准确性和稳定性。
代码位置ultralytics/nn/modules/block.py
1.3 DSC3k2
基于深度可分离卷积的轻量化模块
- 模块创新与替代 ：采用深度可分离卷积构建了 DSConv、DS-Bottleneck、DS-C3k 等模块，替代传统的大核卷积。例如使用 DS-C3k2 模块作为轻量化的骨干网络提取多尺度特征，在保持感受野的同时，大幅降低了参数量与计算量，提高了模型的计算效率。
- 性能与效率平衡 ：在几乎不牺牲性能的前提下，显著减少了模型的参数量和计算复杂度，使得 YOLOv13 能够在保持较高检测精度的同时，具备更快的推理速度，适合实时目标检测应用场景，降低了模型的部署难度和资源消耗。
代码位置ultralytics/nn/modules/block.py
2.原理介绍

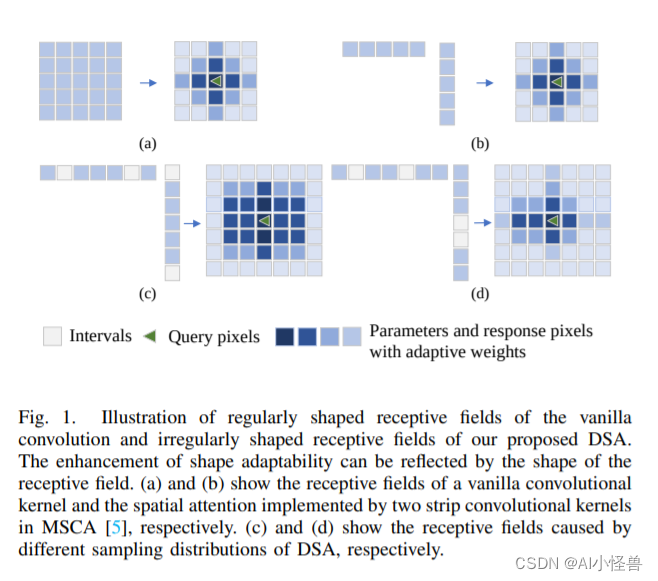

摘要： 近年来，可变形卷积神经网络在计算机视觉任务中得到了广泛的应用，并取得了显著的效果。现有的方法DCNv3更关注重量级模型，而不是轻量级模型。这些重量级模型不适合小型计算设备，因为小型计算设备受硬件限制，无法部署轻量级卷积神经网络(cnn)。在本文中，我们将重点介绍将DCNv3操作应用于轻量级cnn。为了探索基于DCNv3的轻量级cnn的性能，我们进行了实验，发现由于采样稀疏，DCNv3并没有充分发挥轻量级cnn的优势。然而，增加内核大小的传统解决方案会增加计算负载，使其不适合。基于这种情况，我们从核心操作和视觉特征提取两个层面解决了这一难题。在核心操作层面，我们提出了可变形条带卷积(DSCN)。DSCN作为大核DCNv3的简化版本，相对于变形采样方法，其计算量仅为原始方法的63.2%。通过将变形采样核限制在单轴上，DSCN进一步避免了计算负荷随核尺寸的二次增长。在视觉特征提取模块层面，我们提出了由DSCN构建的可变形空间注意(DSA)来替代DCNv3。具体来说，我们观察了DCNv3中的调制掩码分支与空间注意之间的相似性，并基于这种相似性使用空间注意来代替调制掩码分支，以减少参数和内存消耗。最后，为了验证改进设计的有效性，我们进一步提出了一种轻量级的CNN骨干网，命名为DSAN。经过大量的实验，我们发现DSA的推理速度比具有大内核的DCNv3快2.1倍。在语义分割等密集预测任务中，采用轻量级解码器的DSAN-S在ADE20K上达到了48.8%的mIoU，比采用重量级解码器的基于DCNv3的InternImage-T结果要高，而参数和计算量仅为前者的35.0%和9.1%。
使用 PyTorch 实现的DSAN。DSAN是一个轻量级的CNN视觉编码器或者说骨干网络。为了提高大核DCNv3的运算速度，我们通过去掉其中的Mask和将空间域上的双线性插值转变为一个轴上的线性插值两个措施对其进行化简，并将化简后的算子命名为 变形条状卷积（Deformable Strip Convolution, DSCN）。
3.dscn将入到YOLOv13
3.1 编译 ops_dscn模块
然后通过以下方式进行安装：
python setup.py install
3.2 新建ultralytics/nn/Conv/dsan.py
核心源码：
https://blog.csdn.net/m0_63774211/article/details/149387777import torch
import torch.nn as nn
import torch.nn.functional as F
from functools import partial
from timm.models.layers import DropPath, to_2tuple, trunc_normal_
from timm.models.registry import register_model
from timm.models.vision_transformer import _cfg
import math
from ultralytics.nn.ops_dscn.modules import DSCNX, DSCNY
class DSCNPair(nn.Module):
def __init__(self, d_model, kernel_size, dw_kernel_size, pad, stride, dilation, group):
super().__init__()
self.kernel_size = kernel_size
self.dw_kernel_size = dw_kernel_size
self.pad = pad
self.stride = stride
self.dilation = dilation
self.group = group
self.conv0 = nn.Conv2d(d_model, d_model, kernel_size=5, padding=2, groups=d_model)
self.dscn_x = DSCNX(d_model, kernel_size, dw_kernel_size, stride=stride, pad=pad, dilation=dilation,
group=group) # , offset_scale=0.4)
self.dscn_y = DSCNY(d_model, kernel_size, dw_kernel_size, stride=stride, pad=pad, dilation=dilation,
group=group) # , offset_scale=0.4)
self.conv = nn.Conv2d(d_model, d_model, 1)
def forward(self, x):
u = x.clone()
x = self.conv0(x)
attn = x.permute(0, 2, 3, 1)
attn = self.dscn_x(attn, x)
attn = self.dscn_y(attn, x)
attn = attn.permute(0, 3, 1, 2)
attn = self.conv(attn)
return u * attn
class DSA(nn.Module):
def __init__(self, d_model, kernel_size=5, dw_kernel_size=5, pad=2, stride=1, dilation=1, group=4):
super().__init__()
self.proj_1 = nn.Conv2d(d_model, d_model, 1)
self.activation = nn.GELU()
self.spatial_gating_unit = DSCNPair(d_model, kernel_size, dw_kernel_size, pad, stride, dilation, group)
self.proj_2 = nn.Conv2d(d_model, d_model, 1)
def forward(self, x):
shorcut = x.clone()
x = self.proj_1(x)
x = self.activation(x)
x = self.spatial_gating_unit(x)
x = self.proj_2(x)
x = x + shorcut
return x3.3 yolov13-C3k2_DSA.yaml
nc: 80 # number of classes
scales: # model compound scaling constants, i.e. 'model=yolov13n.yaml' will call yolov13.yaml with scale 'n'
# [depth, width, max_channels]
n: [0.50, 0.25, 1024] # Nano
s: [0.50, 0.50, 1024] # Small
l: [1.00, 1.00, 512] # Large
x: [1.00, 1.50, 512] # Extra Large
backbone:
# [from, repeats, module, args]
- [-1, 1, Conv, [64, 3, 2]] # 0-P1/2
- [-1, 1, Conv, [128, 3, 2, 1, 2]] # 1-P2/4
- [-1, 2, C3k2_DSA, [256, False, 0.25]]
- [-1, 1, Conv, [256, 3, 2, 1, 4]] # 3-P3/8
- [-1, 2, C3k2_DSA, [512, False, 0.25]]
- [-1, 1, DSConv, [512, 3, 2]] # 5-P4/16
- [-1, 4, A2C2f, [512, True, 4]]
- [-1, 1, DSConv, [1024, 3, 2]] # 7-P5/32
- [-1, 4, A2C2f, [1024, True, 1]] # 8
head:
- [[4, 6, 8], 2, HyperACE, [512, 8, True, True, 0.5, 1, "both"]]
- [-1, 1, nn.Upsample, [None, 2, "nearest"]]
- [ 9, 1, DownsampleConv, []]
- [[6, 9], 1, FullPAD_Tunnel, []] #12
- [[4, 10], 1, FullPAD_Tunnel, []] #13
- [[8, 11], 1, FullPAD_Tunnel, []] #14
- [-1, 1, nn.Upsample, [None, 2, "nearest"]]
- [[-1, 12], 1, Concat, [1]] # cat backbone P4
- [-1, 2, C3k2_DSA, [512, True]] # 17
- [[-1, 9], 1, FullPAD_Tunnel, []] #18
- [17, 1, nn.Upsample, [None, 2, "nearest"]]
- [[-1, 13], 1, Concat, [1]] # cat backbone P3
- [-1, 2, C3k2_DSA, [256, True]] # 21
- [10, 1, Conv, [256, 1, 1]]
- [[21, 22], 1, FullPAD_Tunnel, []] #23
- [-1, 1, Conv, [256, 3, 2]]
- [[-1, 18], 1, Concat, [1]] # cat head P4
- [-1, 2, C3k2_DSA, [512, True]] # 26
- [[-1, 9], 1, FullPAD_Tunnel, []]
- [26, 1, Conv, [512, 3, 2]]
- [[-1, 14], 1, Concat, [1]] # cat head P5
- [-1, 2, C3k2_DSA, [1024,True]] # 30 (P5/32-large)
- [[-1, 11], 1, FullPAD_Tunnel, []]
- [[23, 27, 31], 1, Detect, [nc]] # Detect(P3, P4, P5)原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。
