技术报告：基于Bluesky构建数据采集系统
引言
Bluesky是一个专为科学实验设计的实验控制与数据采集库，其核心优势在于支持实时数据流、详尽元数据管理、跨硬件复用、中断恢复能力及高度定制化特性。本文结合官方文档及实际应用场景，详细阐述如何利用Bluesky构建高效、可扩展的数据采集系统。
一、系统架构设计
1.1 核心组件
Bluesky生态系统包含以下关键模块：
- RunEngine：实验控制核心，负责计划执行、中断管理及数据流分发。
- Ophyd：设备抽象层，提供统一硬件接口（如EPICS、LabVIEW等）。
- DataBroker：元数据与数据存储管理，支持历史数据查询。
- Suitcase：数据导出工具包，支持HDF5、JSON等格式转换。
- Tiled：数据访问服务，提供统一接口与高效切片功能。

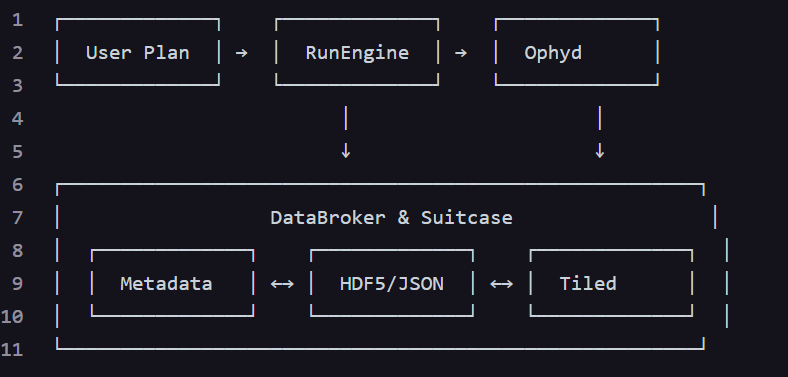

1.2 架构图示
二、系统构建步骤
2.1 环境准备
- Python环境：推荐使用Anaconda/Miniconda创建独立环境。bashconda create -n bluesky_env python=3.10conda activate bluesky_env
- 安装核心库：bashpip install bluesky ophyd databroker suitcase-hdf5 tiled
2.2 硬件接口配置（Ophyd）
通过Ophyd定义设备模型，示例如下：
from ophyd import Signal, Device
from ophyd.signal import EpicsSignal # 适用于EPICS设备 # 示例：定义温度传感器设备
class TemperatureSensor(Device):
temp = Component(EpicsSignal, 'PV:TEMP', kind='hinted') # 主读取信号
unit = Component(Signal, value='°C', kind='config') # 配置信号 # 实例化设备
sensor = TemperatureSensor(name='temp_sensor')2.3 实验计划设计（Bluesky Plans）
利用预组装计划或自定义计划实现实验逻辑：
基础扫描计划
python
from bluesky.plans import scan
from bluesky import RunEngine
RE = RunEngine()RE.subscribe(BestEffortCallback()) # 实时数据可视化
# 执行线性扫描（电机从-3到3，16个点）
RE(scan([sensor.temp], motor, -3, 3, 16))自定义多阶段计划
python
from bluesky.plan_stubs import mv, sleep
def multi_stage_experiment():
yield from mv(motor, 0) # 移动电机到初始位置
yield from sleep(2) # 等待系统稳定
yield from scan([sensor.temp], motor, 0, 10, 20) # 第一阶段扫描
yield from mv(motor, 5) # 调整位置
yield from scan([sensor.temp], motor, 5, 15, 20)
# 第二阶段扫描
RE(multi_stage_experiment())2.4 数据存储与导出（DataBroker + Suitcase）
实时数据导出
python
from suitcase.hdf5 import Serializer
# 初始化HDF5导出器
serializer = Serializer('experiment_data.h5')
RE.subscribe(serializer)
# 绑定导出回调 # 执行计划（数据自动写入HDF5）
RE(scan([sensor.temp], motor, -1, 1, 10))
serializer.close() # 确保数据完整写入历史数据查询
python
from databroker import catalog
cat = catalog['my_experiment']
headers = cat.search({'plan_name': 'scan'}) # 查询所有扫描实验
# 导出历史数据为JSON
from suitcase.jsonl import Serializer
json_serializer = Serializer('historical_data.jsonl')
for header in headers:
json_serializer('start', header.start)
json_serializer('event', header.events[0]) #
导出首个事件json_serializer.close()2.5 数据访问与切片（Tiled）
- 启动Tiled服务：bashtiled serve pyobject --public my_module:data_tree
- Python客户端访问：pythonfrom tiled.client import from_uriclient = from_uri("http://localhost:8000") # 获取数据子集subset = client['medium_image'][10:20, 30:40] # 切片操作table_data = client['long_table'].read(fields=['A', 'B'], limit=100)
三、高级功能实现
3.1 中断恢复机制
RunEngine支持通过检查点（Checkpoint）实现安全恢复：
python
from bluesky.plan_stubs import checkpoint
def fault_tolerant_scan():
yield from checkpoint() # 设置恢复点
yield from mv(motor, 5)
try:
yield from scan([sensor.temp], motor, 5, 10, 10)
except Exception as e:
print(f"Error occurred: {e}")
RE.resume() # 从检查点恢复 RE(fault_tolerant_scan())3.2 并行设备控制
利用mv计划实现多设备并行移动：
python
from ophyd.sim import motor1, motor2
# 并行移动两个电机
RE(mv(motor1, 1, motor2, 10))
# 同步到达目标位置3.3 元数据增强
通过计划参数注入元数据：
python
RE(scan([sensor.temp], motor, -1, 1, 10), purpose='calibration', operator='Alice', sample='Si_wafer')四、性能优化建议
- 数据切片：优先使用Tiled服务端切片，避免传输冗余数据。
- 并行导出：对大规模数据，采用多进程导出（如
multiprocessing.Pool）。 - 缓存配置：调整Tiled缓存参数（如
cache.server.size_limit: 10e9）。 - 异步处理：利用RunEngine事件循环避免阻塞操作（禁用
time.sleep，改用bps.sleep）。
五、典型应用场景
场景 | 技术方案 |
|---|---|
同步辐射光束线控制 | Ophyd + Bluesky Plans + Tiled实时切片 |
中子散射实验 | DataBroker历史查询 + Suitcase批量导出 |
自动化测试平台 | 自定义Plan + 中断恢复 + 元数据追踪 |
远程数据访问 | Tiled Web API + 浏览器端数据可视化 |
结论
Bluesky通过模块化设计实现了实验控制与数据采集的灵活集成，其核心价值在于：
- 硬件无关性：同一计划可跨不同设备复用。
- 数据可追溯性：元数据与实验参数自动关联。
- 高可靠性：中断恢复机制保障长时间实验稳定性。
- 扩展性：支持自定义计划、导出格式及访问接口。
建议结合具体实验需求，参考官方文档（Bluesky GitHub）进一步探索高级功能。
