TTL/LVTTL：供电电源、电平标准及使用注意事项​

​

在数字电路领域，TTL（Transistor-Transistor Logic，三极管 - 三极管逻辑）和 LVTTL（Low Voltage TTL，低压晶体管 - 晶体管逻辑）是两种重要的逻辑电平标准，它们在电子设备的信号传输中发挥着关键作用。下面将详细介绍它们的供电电源、电平标准以及使用注意事项，并附上光特通信的常规 TTL 电平光模块型号。​

一、TTL 与 LVTTL 的基本概念​

TTL 采用三极管结构，是一种经典的数字逻辑电路技术。而 LVTTL 则是传统 TTL（5V）的低电压版本，其诞生旨在降低系统功耗，同时适配现代低电压集成电路，并且能保持与 TTL 的逻辑兼容性。​

二、供电电源与电平标准​

（一）TTL​

• 供电电源（Vcc）：固定为 5V。​
• 电平标准：​
• 输出高电平（VOH）：≥2.4V。​
• 输出低电平（VOL）：≤0.5V。​
• 输入高电平（VIH）：≥2V。​
• 输入低电平（VIL）：≤0.8V。​

不过，TTL 存在一定缺陷。其 2.4V 与 5V 之间有较大空闲区间，这不仅对改善噪声容限没有益处，还会白白增大系统功耗，同时影响信号传输速度。因此，人们对其进行优化，便有了后面的 LVTTL。​

（二）LVTTL​

LVTTL 根据工作电压的不同，主要分为 3.3V、2.5V 以及更低电压的版本，其中更低电压的 LVTTL 不常用，多应用于处理器等高速芯片，使用时需查看具体芯片手册。​

• 3.3V LVTTL：​
• 供电电源（Vcc）：3.3V。​
• 电平标准：​
• 输出高电平（VOH）：≥2.4V。​
• 输出低电平（VOL）：≤0.4V。​
• 输入高电平（VIH）：≥2V。​
• 输入低电平（VIL）：≤0.8V。​
• 2.5V LVTTL：​
• 供电电源（Vcc）：2.5V。​
• 电平标准：​
• 输出高电平（VOH）：≥2.0V。​
• 输出低电平（VOL）：≤0.2V。​
• 输入高电平（VIH）：≥1.7V。​
• 输入低电平（VIL）：≤0.7V。​

三、使用注意事项​

（一）TTL 使用注意事项​

• TTL 电平在传输过程中，过冲现象通常比较严重，为改善这一情况，可在始端串联 22 欧或 33 欧的电阻。​
• TTL 电平输入脚悬空时，内部会认为是高电平。如果需要下拉，应使用 1k 以下电阻进行下拉操作。​
• 重要的是，TTL 输出不能直接驱动 CMOS 输入，否则可能导致电路工作异常。​

（二）LVTTL 使用注意事项​

对于 LVTTL，尤其是更低电压的版本，由于其应用场景相对特殊，多在处理器等高速芯片中使用，因此在使用时，务必仔细查看具体芯片的手册，严格按照手册中的要求进行操作，以确保电路的稳定运行。​

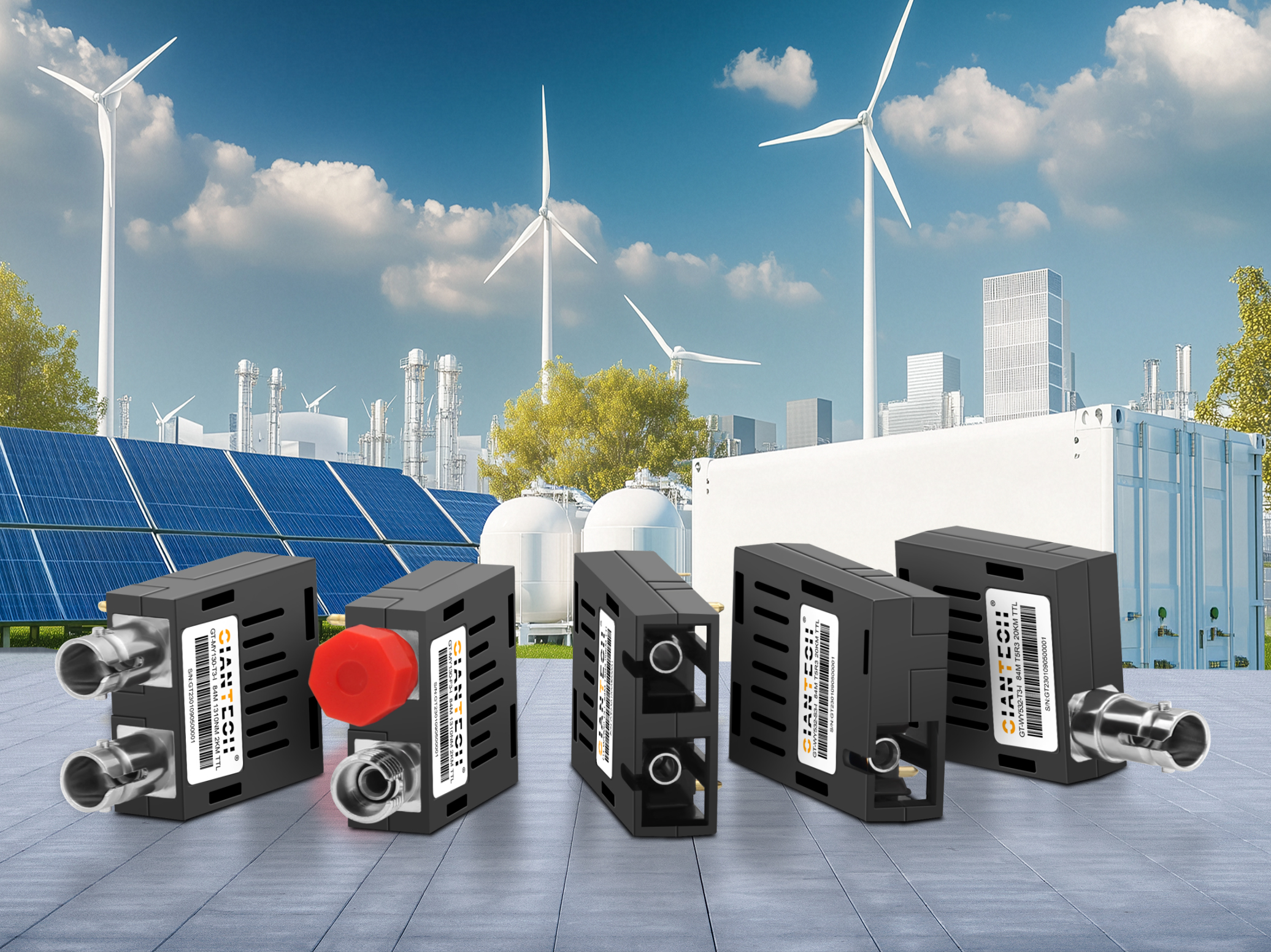

四、光特通信常规 TTL 电平光模块

多种常规 TTL 电平光模块，具体如下：​

GT-MX850-S3-I、GT-MX850-F3-I、GT-MX850-T3-I、GT-MX130-S3-I、GT-MX130-F3-I、GT-MX130-T3-I、GT-SX132-S3-I、GT-SX132-F3-I、GT-SX132-T3-I、GT-WX352-S3-I、GT-WX532-S3-I、GT-WX352-F3-I、GT-WX532-F3-I、GT-WX352-T3-I、GT-WX532-T3-I、GT-MX350-S3-I、GT-MX530-S3-I、GT-MX350-F3-I、GT-MX530-F3-I、GT-MX350-T3-I、GT-MX530-T3-I、GT-MT850-S3-I、GT-MT850-F3-I、GT-MT850-T3-I、GT-MT130-S3-I、GT-MT130-F3-I、GT-MT130-T3-I、GT-ST132-S3-I、GT-ST132-F3-I、GT-ST132-T3-I、GT-WT352-S3-I、GT-WT532-S3-I、GT-WT352-F3-I、GT-WT532-F3-I、GT-WT352-T3-I、GT-WT532-T3-I、GT-MT350-S3-I、GT-MT530-S3-I、GT-MT350-F3-I、GT-MT530-F3-I、GT-MT350-T3-I、GT-MT530-T3-I。
