react-sequence-diagram时序图组件

从 AI 灵感到 npm 包：React 时序图组件诞生记

背景：一个架构图引发的思考

故事的开端非常简单：我需要为我们的项目绘制一张清晰的架构图，用来展示几个核心服务之间的调用关系。在尝试了多种工具后，我突发奇想，决定让 AI 来帮我生成一个初步的设计。

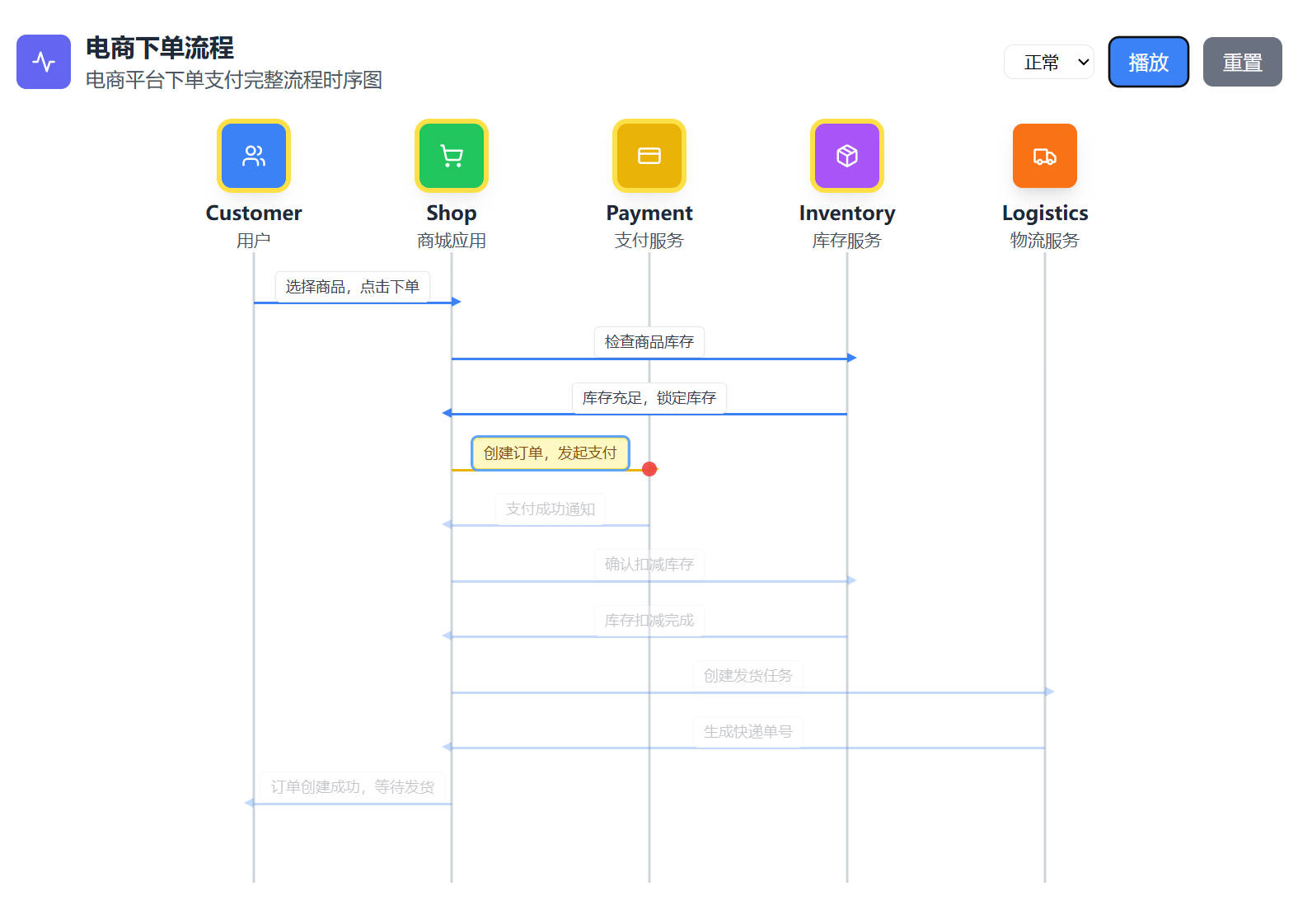

结果出乎意料地好！AI 生成的不仅是静态的图片，更给了我一个动态时序图的灵感——如果能让这张图“动起来”，岂不是能更直观地展示数据流和系统交互的过程？

这个想法让我兴奋不已。一个通用的、可交互的 React 时序图组件，这似乎是一个很酷的挑战。于是，@sharp9/react-sequence-diagram 的雏形就此诞生。

核心功能实现：让时序图“活”起来

要实现一个功能完善的时序图组件，以下几个核心要素是必不可少的。

1. 定义参与者 (Actors)

时序图的主体是各个参与者（例如服务、用户或系统）。我将参与者的定义抽象为一个简单的 Actor 接口，允许用户自定义名称、标签、颜色，甚至是图标。

export interface Actor {
  name: string;       // 名称，如 "UserService"
  label: string;      // 显示的标签，如 "用户服务"
  color: string;      // 背景颜色 (Tailwind CSS)
  icon: React.ReactNode; // React 图标组件
}

在组件中，我们只需要传入一个 Actor 数组，组件就会自动渲染出所有的参与者，并为它们分配好位置。

2. 描述交互步骤 (Steps)

时序图的灵魂在于消息的传递。我设计了一个 Step 接口来描述每一步交互：

export interface Step {
  from: number;      // 消息发送方 (Actor 的索引)
  to: number;        // 消息接收方 (Actor 的索引)
  message: string;   // 消息内容
  type: "request" | "response"; // 消息类型
  highlight?: boolean; // 是否高亮显示
}

通过一个 Step 数组，我们可以清晰地定义出整个流程。组件会根据这些步骤，在参与者之间画出对应的箭头和消息文本。

3. 动画与交互控制

这是组件最核心的亮点。我利用 React 的 useState 和 useEffect Hooks 来实现动画的播放。

• 状态管理：currentStep 状态变量用于追踪当前播放到第几步，isPlaying 则控制动画的启停。
• 定时器：通过 setTimeout 来定时更新 currentStep，从而驱动动画前进。当 isPlaying 状态改变或所有步骤播放完毕时，定时器会被相应地创建或销毁。

React.useEffect(() => {
  let interval;
  if (isPlaying && currentStep < steps.length) {
    interval = setTimeout(() => {
      setCurrentStep(prev => prev + 1);
    }, speed);
  }
  return () => clearTimeout(interval);
}, [isPlaying, currentStep, speed]);

此外，组件还提供了播放/暂停、重置以及速度调节（快速、正常、慢速）等控制功能，让用户可以按照自己的节奏来观察整个流程。

4. 丰富的自定义选项

为了让组件能适应不同的应用场景，我添加了丰富的自定义 Props，例如：

• title 和 subtitle：为图表添加主副标题。
• width 和 height：自由控制画布的尺寸。
• defaultSpeed：设置默认的播放速度。

NPM 包的发布之旅

将组件打包发布到 npm，是让它能够被更多人使用的关键一步。这个过程主要分为以下几个阶段：

1. 项目配置

首先，需要精心配置 package.json 文件。这是 npm 包的“身份证”。

• 入口文件：通过 main、module 和 types 字段，分别指定 CommonJS、ESM 和 TypeScript 类型声明文件的入口。
• 打包内容：使用 files 字段声明只将打包后的 dist 目录发布出去，避免包含不必要的源文件。
• 依赖：将 react 和 react-dom 设置为 peerDependencies，以避免与宿主项目产生版本冲突。

2. 打包构建

我选择了 Vite 作为构建工具，因为它配置简单、速度快。

• 库模式：通过 vite.config.ts 的 build.lib 选项，可以轻松地将 React 组件打包成库。
• 类型声明：为了提供良好的 TypeScript 支持，我使用 vite-plugin-dts 插件在构建时自动生成 .d.ts 类型声明文件。
• 构建命令：在 package.json 中添加 build 脚本，一键执行 tsc 类型检查和 vite build。

3. 自动化发布 (CI/CD)

手动发布流程繁琐且容易出错。因此，我利用 GitHub Actions 搭建了一套自动化流程。

• 持续集成 (CI)：创建 ci.yml 工作流，在每次 push 或 pull_request 时自动执行代码检出、依赖安装、类型检查和构建，确保代码质量。
• 持续部署 (CD)：创建 publish.yml 工作流，当一个新版本 release 被创建时，它会自动执行所有测试和构建步骤，并最终将包发布到 npm registry。这里需要配置好 NPM_TOKEN 等 secrets。

通过这套流程，从代码提交到 npm 包更新，整个过程都实现了自动化，极大地提升了开发效率。

结语

从一个简单的 AI 作图灵感，到一个功能完整、发布在 npm 上的开源组件，这个过程充满了挑战和乐趣。它不仅解决了我最初的需求，也让我对组件化开发和工程化实践有了更深的理解。

如果你也对这个项目感兴趣，欢迎访问它的 npm 页面或 GitHub 仓库！

• NPM: @sharp9/react-sequence-diagram
• GitHub: isee15/react-sequence-diagram
