自定心深孔参数检测装置及检测方法 —— 激光频率梳 3D 轮廓检测

引言

在机械零件深孔检测中，传统装置因定位偏差易导致检测误差。自定心深孔参数检测装置通过创新结构设计与激光频率梳 3D 轮廓检测技术结合，实现深孔参数的高精度检测，为解决深孔检测定位难题提供有效路径。

自定心深孔参数检测装置

装置设计原理

装置基于三点定心原理设计，通过对称分布的弹性定心机构实现深孔中心轴线自动定位。定心机构采用自适应弹性支撑结构，可根据深孔直径动态调整，确保检测装置中心与深孔中心重合，从源头消除定位误差，定位精度≤0.005mm。

关键结构组成

装置由定心模块、检测模块和刚性支撑框架构成。定心模块包含三个对称布置的钛合金弹性臂，末端装耐磨陶瓷触头（表面粗糙度 Ra≤0.2μm），与深孔内壁紧密接触；检测模块集成激光频率梳 3D 轮廓检测系统，含 1550nm 飞秒激光光源、微型扫描振镜（扫描角度 ±30°）；支撑框架采用铝合金五轴加工，各安装面平面度误差≤0.01mm，保证模块相对位置精度。

装置制作工艺

定心模块弹性臂经精密锻造和时效处理，弹性性能稳定，形变恢复误差≤0.002mm；检测模块激光发射与接收单元装于同一刚性基板，光轴平行度误差＜10″；支撑框架通过螺纹副与定心模块连接，配合间隙控制在 0.002 - 0.005mm，避免松动影响检测精度。

基于激光频率梳 3D 轮廓检测的方法

检测原理

利用激光频率梳飞秒脉冲干涉测距原理，对深孔内壁扫描。1550nm 超短脉冲激光经扫描振镜反射至深孔内壁，反射光与参考光干涉，光谱仪分析干涉信号解算各点三维坐标，结合自定心装置精准定位，实现深孔参数高精度检测。

检测流程

检测时，装置放入深孔，定心模块弹性臂自动张开与内壁接触完成中心定位；启动激光频率梳系统，以 1MHz 采样频率螺旋扫描深孔内壁（轴向扫描速度 0.5mm/s，周向采样点密度 200 点 /mm）；高速光谱仪采集干涉信号，专用软件处理数据，10 秒内生成深孔三维轮廓图，计算深度、直径、圆度等参数。

误差抑制措施

温度传感器实时监测装置温度，变化超 ±0.5℃时自动补偿激光频率梳频率（稳定度≤1×10⁻⁸）；惯性测量单元监测振动，通过相位补偿算法修正振动误差（≤±0.5μm）；深孔底部信号衰减时，光纤探针阵列（直径 0.8mm）增强信号采集，动态调整激光功率确保信号强度稳定。

技术优势

自定心装置与激光频率梳技术结合，定位精度高（定心误差≤0.005mm），为检测基准；检测效率高，100mm 深孔检测仅需 8 秒，较传统方法提升 5 倍；适用范围广，可测深径比达 20:1 的深孔；测量精度高，深度测量不确定度 ±0.3μm，圆度误差≤0.5μm，满足高精度深孔检测需求。

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。​

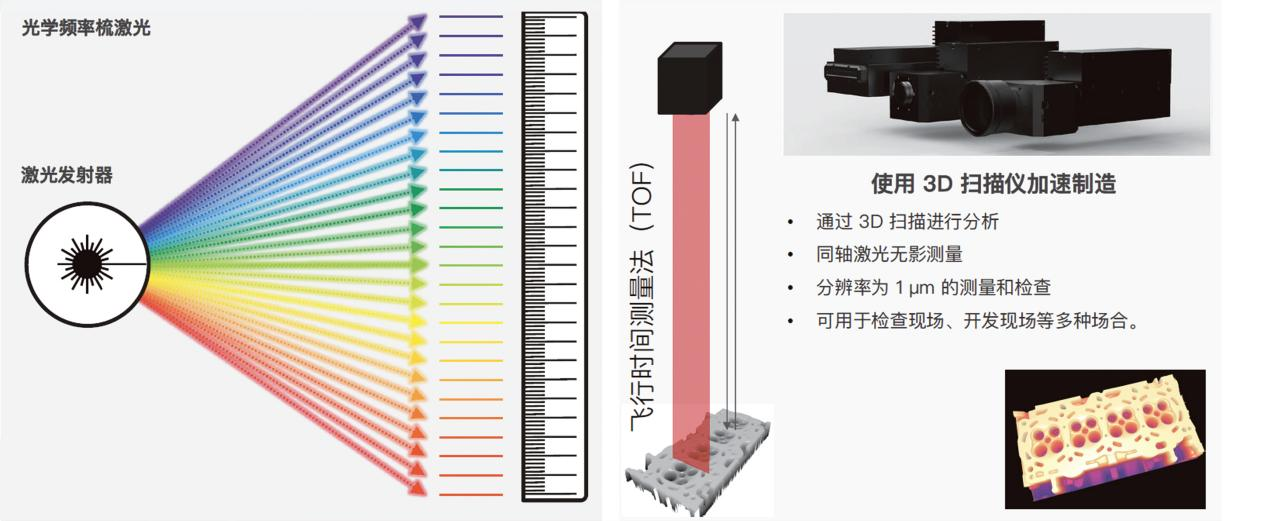

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。​

核心技术优势​

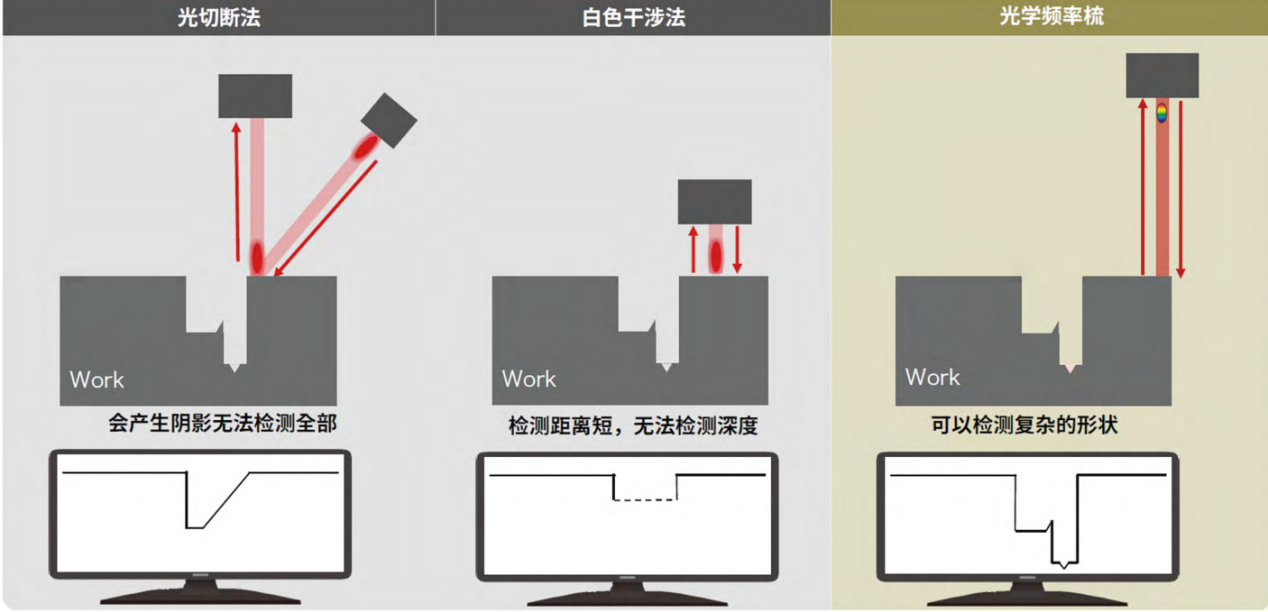

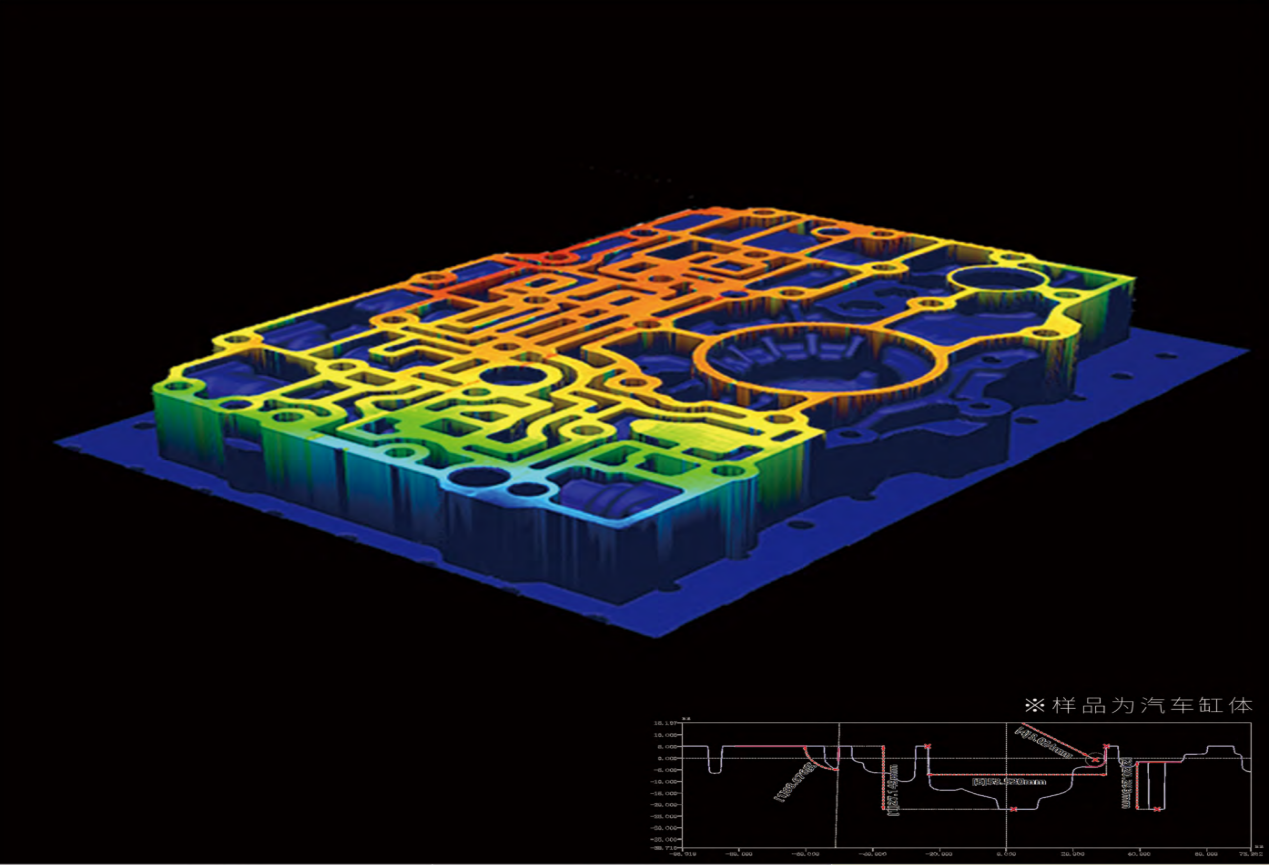

①同轴落射测距：独特扫描方式攻克光学“遮挡”难题，适用于纵横沟壑的阀体油路板等复杂结构；​

（以上为新启航实测样品数据结果）

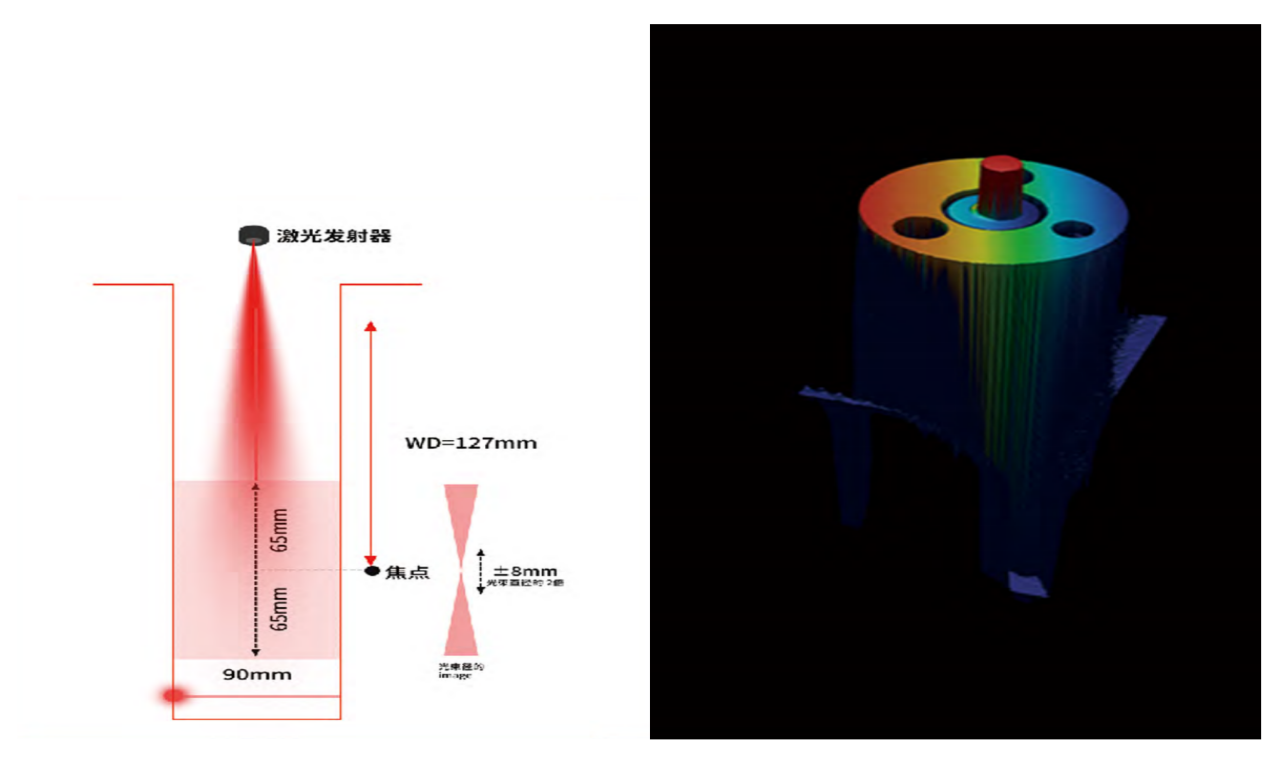

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；​

（以上为新启航实测样品数据结果）

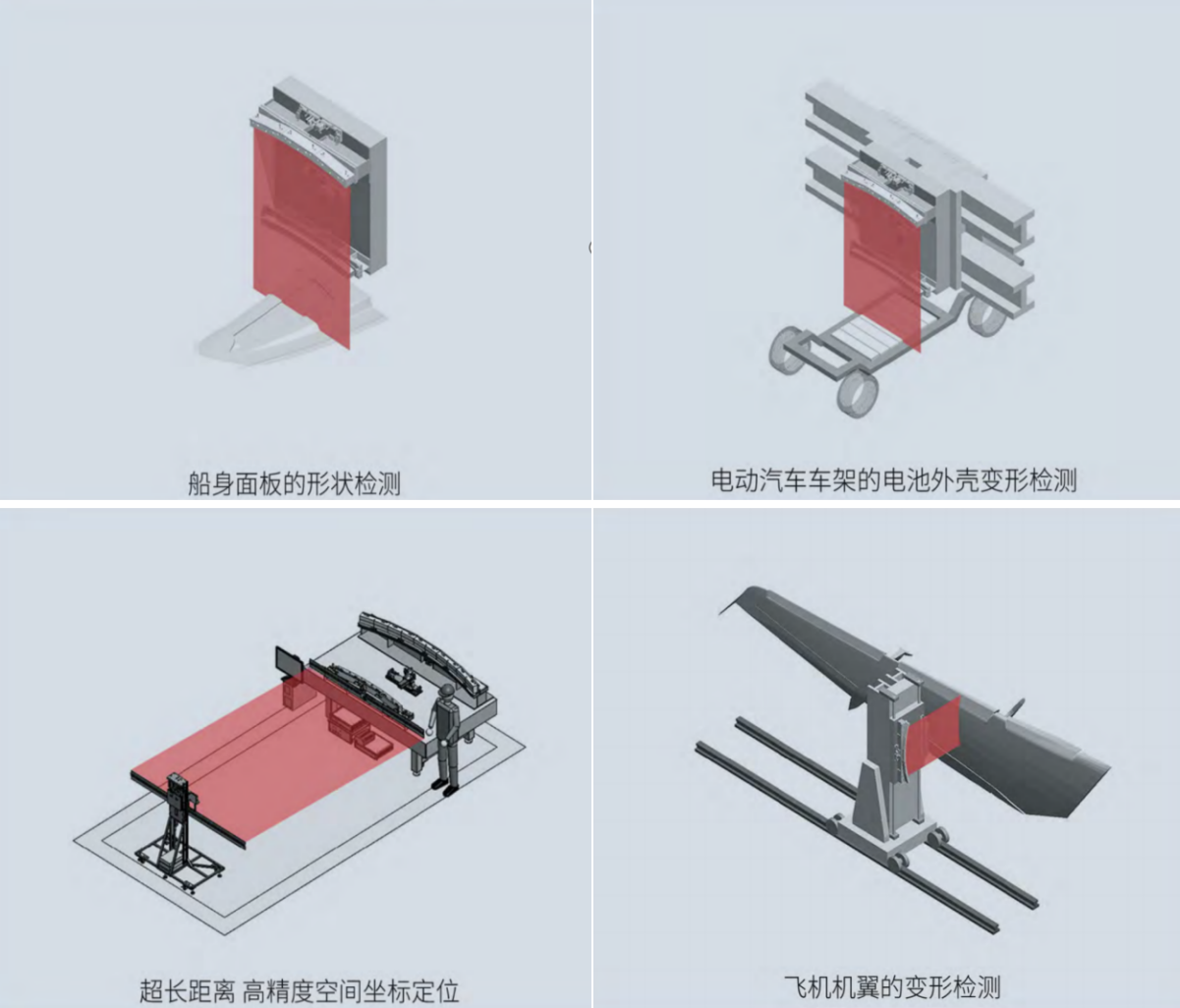

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。

（以上为新启航实测样品数据结果）
