【DIY】用Wi-Fi蓝牙模组Ai-M62-CBS做一个电子沙漏

以下作品由安信可社区用户

bzhou830制作

1. 项目简介

本项目通过M62模组设计的超级mini板搭配两个8*8点阵，并利用水银开关作为重力检测部件完成一个电子沙漏。外壳采用3D打印的方式制作一个大小合适的外形。另外搭配锂电池和充放电模块，实现便携不插线的使用。

2. 硬件说明

硬件上主要使用了Ai-M62-CBS开发板，两个Max7219点阵模块，水银开关，充放电模块，锂电池。

2.1 主控板

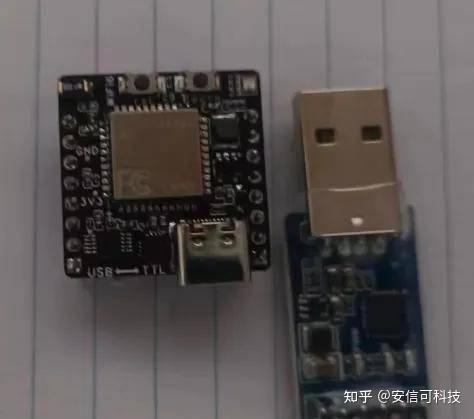

本项目采用的主控是Ai-M62-CBS开发板，这个超级迷你的板子是莫工在2024年设计的。大小非常的迷你，大概和一个usb-ttl的大小还要短一点点，外形如下图。

这款模组的资料可在如下链接中找到：

Ai-M62系列模组专题 | 安信可科技

2.2 MAX7219 8*8点阵

MAX7219 片内包括 BCD 译码器、多路扫描控制器、字和位驱动器和 8×8 静态 RAM。外部只需要一个电阻设置所有 LED 显示器字段电流。MAX7219 和微处理器只需三根导线连接，每位显示数字有一个地址由微处理器写入。允许使用者选择每位是 BCD 译码或不译码。使用者还可选择停机模式、数字亮度控制、从 1～8 选择扫描位数和对所有 LED 显示器的测试模式。

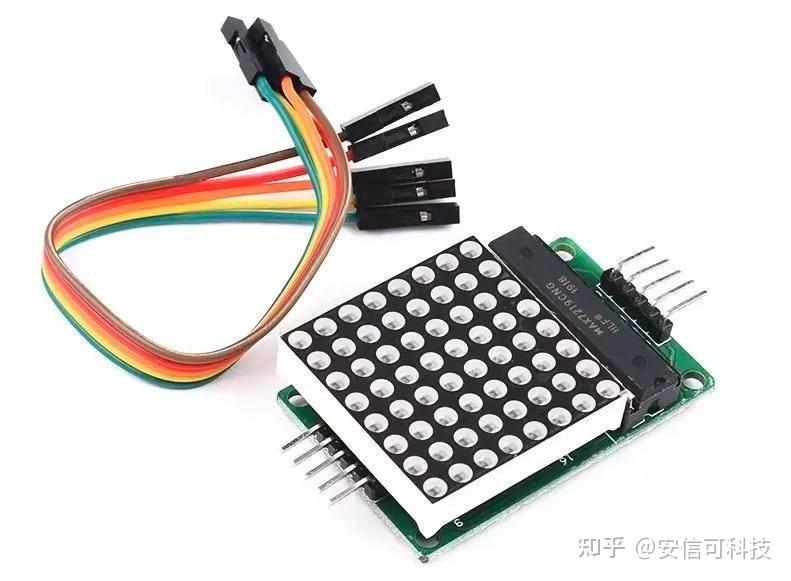

MAX7219点阵模块的外观如图：

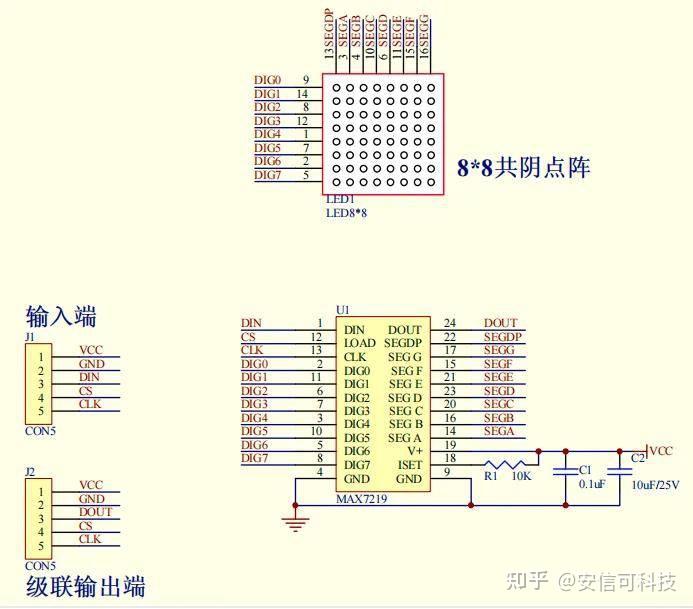

MAX7219模块原理图如下：

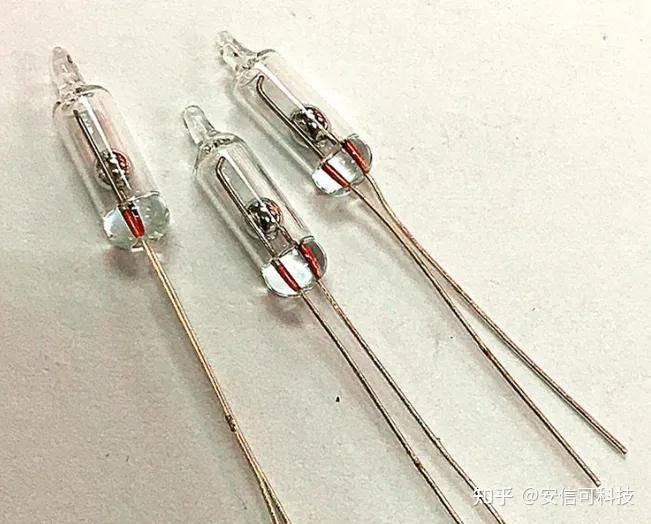

2.3 水银开关

水银开关，又称倾侧开关，是电路开关的一种，以一接着电极的小巧容器储存着一小滴水银，容器中多数为真空或注入惰性气体。可能是由于各种加速度传感器价格的降低，这种元器件见到的并不多了。

本项目中使用水银开关主要是检测沙漏的上下朝向，从而决定沙砾的流动方向。

3. 代码实现

两个点阵屏模块和M62的接线按照如下进行

#define Max7219_pinDIN GPIO_PIN_10 #define Max7219_pinCS GPIO_PIN_11 #define Max7219_pinCLK GPIO_PIN_12 #define Max7219_2_pinDIN GPIO_PIN_28 #define Max7219_2_pinCS GPIO_PIN_29 #define Max7219_2_pinCLK GPIO_PIN_30

在主函数中开启定时器，定时器的一个周期沙漏的沙子流动一次。

void timer0_isr(int irq, void *arg) { bool status = bflb_timer_get_compint_status(timer0, TIMER_COMP_ID_0); if (status) { bflb_timer_compint_clear(timer0, TIMER_COMP_ID_0); printf("timer0 comp0 trigger\r\n"); step(); } } void timer_init() { /* timer clk = XCLK/(div + 1 )*/ struct bflb_timer_config_s cfg0; cfg0.counter_mode = TIMER_COUNTER_MODE_PROLOAD; /* preload when match occur */ cfg0.clock_source = TIMER_CLKSRC_XTAL;//选择外部时钟晶振，40MHz cfg0.clock_div = 39; /* for bl616/bl808/bl606p is 39, for bl702 is 31 */ cfg0.trigger_comp_id = TIMER_COMP_ID_0; /* 比较值ID1，当计数达到1000000时，根据前面的分频一微秒一个计数，也就是总共1秒 */ cfg0.comp0_val = 1000000; /* match value 0 */ cfg0.comp1_val = 1500000; /* match value 1 */ cfg0.comp2_val = 2500000; /* match value 2 */ /* 重装载值，开始的值，以及比较完所有ID个数后重启的值 */ cfg0.preload_val = 0; /* preload value */ timer0 = bflb_device_get_by_name("timer0"); /* Timer init with default configuration */ bflb_timer_init(timer0, &cfg0); bflb_irq_attach(timer0->irq_num, timer0_isr, NULL); bflb_irq_enable(timer0->irq_num); /* Enable timer */ bflb_timer_start(timer0); }

4. 外形设计

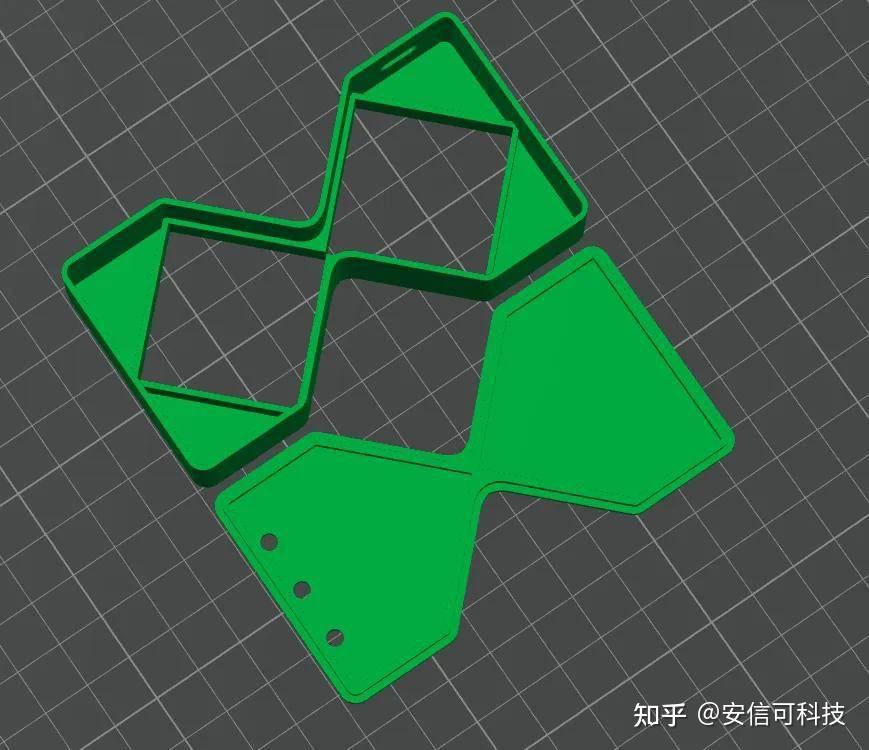

这里的外壳直接采用MakerWorld上的设计。前面板安装两个点阵屏，侧开一个type-c的充电口。背部保留三个按钮的位置。本项目中实际上只使用了一个按钮的位置，给设备开关机使用。

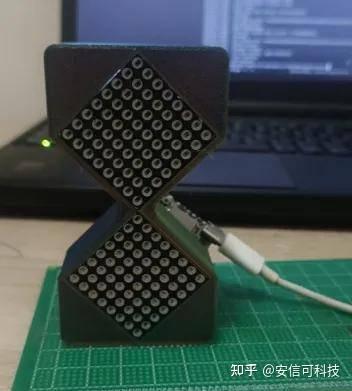

打印组装后的效果如图

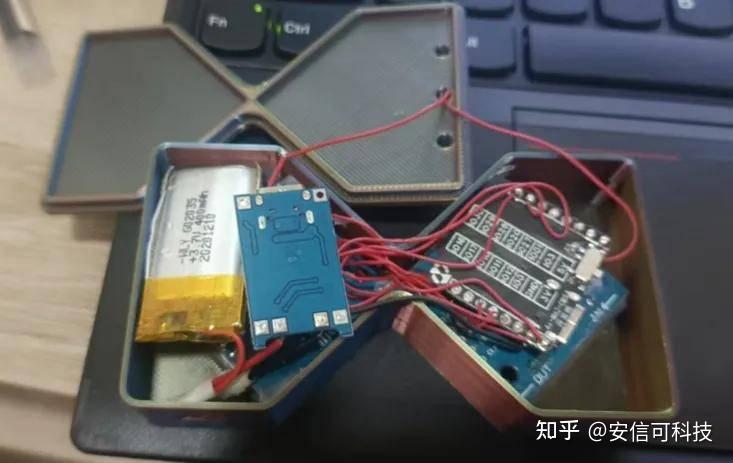

内部结构如图

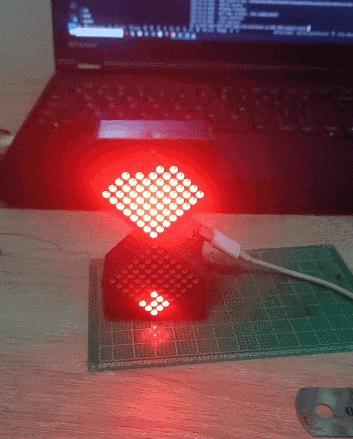

好了，来看看效果吧：

动图封面
