激光三维扫描技术：无喷粉条件下高反光表面三维重建的光学原理与应用

高反光表面的三维重建是工业检测、文化遗产保护等领域的关键技术瓶颈。传统激光扫描依赖喷粉增强漫反射，但会对精密器件或文物造成不可逆损伤。本文通过融合结构光调制、偏振分析及多视角协同技术，构建无喷粉测量体系，突破高反光表面的测量限制，实现高精度三维建模。

高反光表面测量的技术挑战与光学限制

激光三维扫描基于三角测距原理，当光束投射至高反光表面时，镜面反射导致光线偏离接收端，产生测量盲区。传统结构光投影在高反光区域会引发光斑饱和与相位畸变，破坏条纹信息的完整性。研究显示，二次反射光引发的伪影可使点云误差达 0.3mm 以上，导致表面轮廓重构失准。

相位测量偏折术（PMD）虽能利用反射定律解析表面斜率，但单一 PMD 在复杂曲率表面易出现相位缠绕与边界模糊问题。高反光表面的镜面反射光与漫反射光的混叠效应，进一步加剧了信号提取的难度，亟需多技术融合的解决方案。

无喷粉测量的光学原理与技术创新

偏振调制与光场分离

方案采用偏振分光棱镜与可调波片构建 P-S 双光路系统，利用高反光表面反射光偏振态一致性与漫反射光随机性的差异，通过偏振相机分离有效信号。实验表明，635nm 线偏振光可使镜面反射光偏振度提升至 93%，显著增强信噪比。

动态结构光编码优化

摒弃传统正弦条纹，采用二值漂移带编码与四步相移法，将光强信息转化为梯度域特征。结合高动态范围（HDR）图像融合技术，对不同曝光参数下的条纹图像进行合成，使高反光边缘的灰度梯度保留率提高 45%，确保过曝区域的条纹信息可提取。

多视角协同与相位解算

针对深腔与复杂曲面测量盲区，引入可重构反射镜阵列，通过局部切面投影法实时优化镜面参数，构建多路径激光反射网络。在航空发动机叶片测量中，三视角协同方案将数据缺失率从 38% 降至 7%。同时，基于极轴约束的区域生长算法有效抑制相位解包裹中的跳变误差，使边缘相位精度从 0.04π rad 提升至 0.012π rad。

应用验证与技术优势

该技术体系在手机盖板玻璃检测中实现 0.015mm 的测量精度，检测效率较传统方法提升 4 倍；在青铜器纹饰扫描中，避免喷粉损伤，完整保留表面细节，点云完整性达 98.5%。其 “光学调控 - 数据融合 - 智能解算” 的全链路创新，为高反光表面三维重建提供了可靠解决方案，展现出显著的工程应用价值。

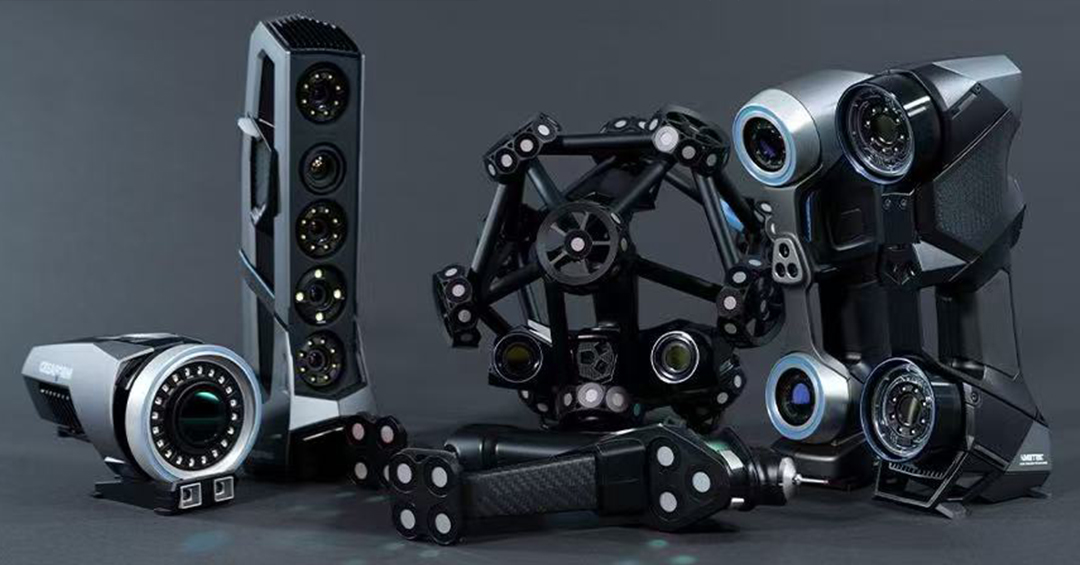

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

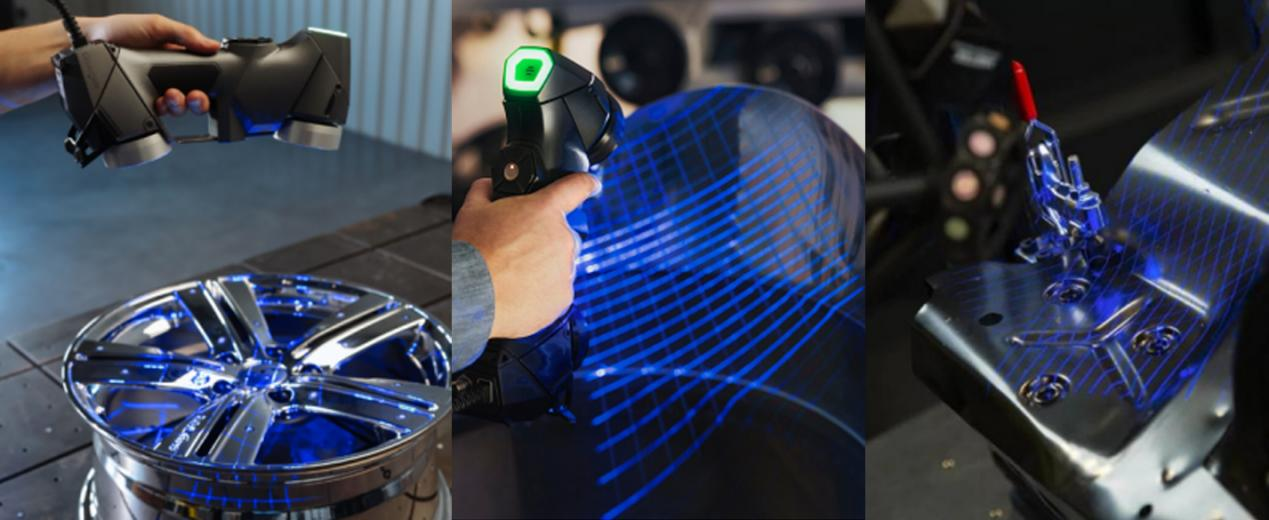

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

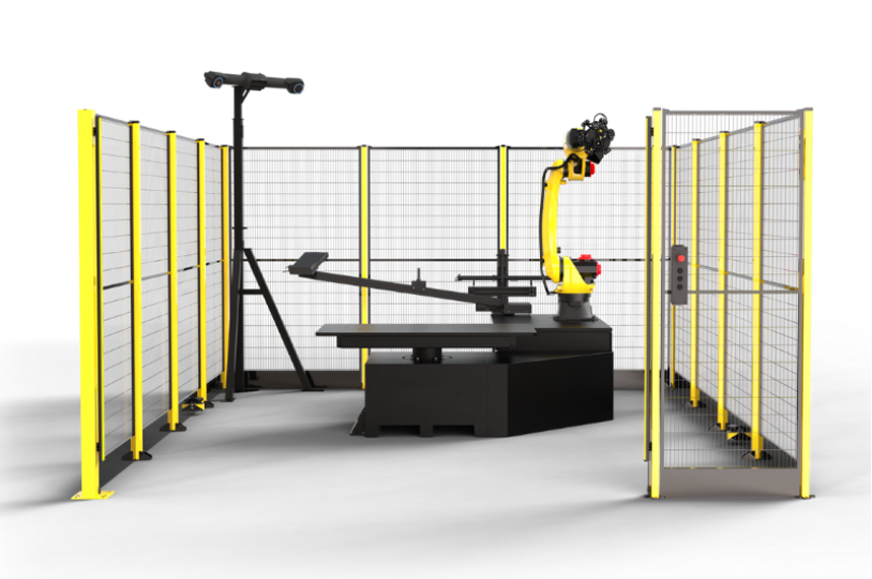

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

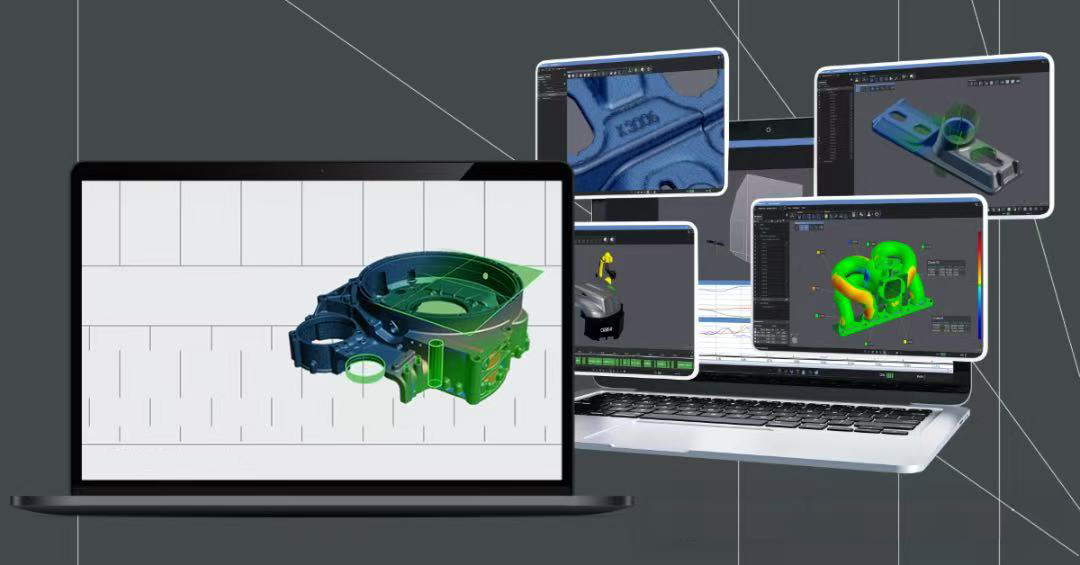

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。

无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
